मॉड्यूलर रिग सिस्टम खरीदना और सेट अप करना

मॉड्यूलर रिग सिस्टम, आईटीएस की जांच को अपने-आप पूरा होने की सुविधा के साथ काम करता है. इसमें एक प्लास्टिक बॉक्स होता है. इसे कंप्यूटर-एडेड डिज़ाइन (सीएडी) ड्रॉइंग से कंप्यूटर न्यूमेरिकल कंट्रोल (सीएनसी) की मदद से काटा जाता है. इसमें एक चार्ट टैबलेट और जांच किया जाने वाला डिवाइस (डीयूटी) होता है. मॉड्यूलर रिग सिस्टम में एक बेस रिग और एक वैकल्पिक टेली एक्सटेंशन रिग होता है. मॉड्यूलर बेस रिग में, चार्ट की दूरी 22 सेमी होती है. इससे 60 डिग्री से 120 डिग्री के फ़ील्ड ऑफ़ व्यू (कैमरे से दिखने वाला व्यू) वाले मोबाइल डिवाइस के कैमरों की जांच की जा सकती है. बेस रिग, DUT को 90 डिग्री घुमाकर टेस्ट कर सकता है. इसमें DUT को सबसे ऊपर रखा जाता है (जैसा कि इमेज 2 में दिखाया गया है).

टेली एक्सटेंशन रिग, उन कैमरों की टेस्टिंग के लिए इस्तेमाल किया जा सकता है जिनमें कम से कम फ़ोकस दूरी ज़्यादा होती है (टेलीफ़ोटो कैमरे). टेली एक्सटेंशन रिग को बेस रिग पर बोल्ट किया जाता है. साथ ही, ज़रूरी शर्तें पूरी करने वाले वेंडर से खरीदते समय, कैमरे की टेस्टिंग से जुड़ी ज़रूरतों के हिसाब से इसकी लंबाई को पसंद के मुताबिक बनाया जा सकता है. Camera ITS, 100 सेंटीमीटर तक की दूरी वाले चार्ट के साथ काम करता है. टेलीस्कोपिक एक्सटेंशन रिग दो तरह के होते हैं: फ़्लेक्सी-टेली रिग और फ़िक्स्ड-लेंथ टेली रिग. फ़्लेक्सी-टेलीरिग की मदद से, अलग-अलग चार्ट की दूरी के साथ टेस्ट किया जा सकता है. वहीं, फ़िक्स्ड-लेंथ रिग की मदद से, सिर्फ़ एक चार्ट की दूरी के साथ टेस्ट किया जा सकता है. फ़्लेक्सी-टेली रिग की सुविधा, मार्च 2026 से उपलब्ध होगी.

पहली इमेज. मॉड्यूलर बेस रिग.

दूसरी इमेज. मॉड्यूलर बेस रिग को 90 डिग्री घुमाया गया है.

तीसरी इमेज. मंज़ूरी पा चुके हमारे दो वेंडर से, फ़्लेक्सी-टेली एक्सटेंशन रिग.

बदलावों का इतिहास

यहां दी गई टेबल में, मॉड्यूलर रिग सिस्टम के वर्शन में हुए बदलावों के इतिहास के बारे में बताया गया है. साथ ही, इसमें प्रोडक्शन फ़ाइलों के हर वर्शन को डाउनलोड करने के लिंक भी शामिल हैं.

तारीख	बदलाव	प्रोडक्शन फ़ाइल डाउनलोड करना	बदलाव लॉग
सितंबर 2024	1.2	Modular base rig rev1.2	(सितंबर 2024) इसमें प्रोडक्शन फ़ाइल से जुड़ी गड़बड़ी को ठीक किया गया है (जुलाई 2024) शुरुआती रिलीज़

मॉड्यूलर रिग सिस्टम खरीदना

हमारा सुझाव है कि मॉड्यूलर रिग सिस्टम, वैकल्पिक टेली एक्सटेंशन रिग, और ऐक्सेसरीज़ को इन ज़रूरी शर्तें पूरी करने वाले वेंडर में से किसी एक से खरीदें.

• Byte Bridge Inc.
  USA: 1502 Crocker Ave, Hayward, CA 94544-7037
  China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  USA: +1-510-373-8899
  China: +86-400-8866-490

• JFT CO LTD 捷富通科技有限公司 (इसे पहले MYWAY DESIGN के नाम से जाना जाता था)
  चीन: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
  ताइवान: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  www.jftcoltd.com
  service@jfttec.com या its.sales@jfttec.com
  चीन:+86-021-64909136
  ताइवान: 886-2-29089060

मकैनिकल ड्रॉइंग

मॉड्यूलर बेस रिग की मैकेनिकल ड्राइंग यहां दी गई है.

चौथी इमेज. मॉड्यूलर बेस रिग की मैकेनिकल ड्राइंग

बेस रिग सेटअप

मॉड्यूलर बेस रिग सेट अप करने के लिए, यह तरीका अपनाएं.

1. ज़रूरी शर्तें पूरी करने वाले वेंडर से मॉड्यूलर रिग सिस्टम खरीदें.

2. पक्का करें कि आपके पास इस टेबल में दिए गए सभी कॉम्पोनेंट हों. ये कॉम्पोनेंट, इमेज 4 में दिखाए गए हैं.

   कॉम्पोनेंट	संख्या
   मॉड्यूलर बेस रिग	1
   फ़ोन माउंट ब्रैकेट	2
   टैबलेट माउंट ब्रैकेट	1
   12V पावर सप्लाई (यूएल लिस्टेड, कम से कम 1A)	1
   एपर्चर	1



   पांचवीं इमेज. मॉड्यूलर बेस रिग कॉम्पोनेंट.

3. अपने सेटअप के हिसाब से, पक्का करें कि आपके पास यहां दी गई टेबल में मौजूद ज़रूरी ऐक्सेसरी हों. यह टेबल, इमेज 5 में दिखाई गई है. इन ऐक्सेसरी को ज़रूरी शर्तें पूरी करने वाले वेंडर से खरीदा जा सकता है.

   आइटम	संख्या
   लाइटिंग कंट्रोलर (ज़्यादा से ज़्यादा तीन रिग को कंट्रोल कर सकता है)	1
   लाइटिंग कंट्रोलर के लिए 5v पावर सप्लाई	1
   डीसी बैरल केबल, जो लाइटिंग को मॉड्यूलर बेस रिग से कनेक्ट करती है	1
   डीसी बैरल केबल अडैप्टर (5.5 मि॰मी॰ x 2.1 मि॰मी॰ से 3.5 मि॰मी॰ x 1.35 मि॰मी॰)	1
   यूएसबी ए केबल से यूएसबी केबल	1
   फ़ोल्ड किया जा सकने वाला किट (अगर DUT, फ़ोल्ड किया जा सकने वाला डिवाइस है)	1



   छठी इमेज. मॉड्यूलर बेस रिग के लिए वैकल्पिक आइटम.

4. इनमें से कोई एक तरीका अपनाकर पक्का करें कि लाइट लीक न हो रही हो:

   1. DUT के कैमरा मॉड्यूल के हिसाब से एक अपर्चर बनाएं और पक्का करें कि उसमें से रोशनी न आ रही हो. जैसा कि इमेज 6 में दिखाया गया है. फ़ोम बोर्ड में छेद करने के लिए, आपको फ़ोम बोर्ड दिए जाएंगे. इसके अलावा, किसी मान्यता प्राप्त वेंडर से भी छेद कराए जा सकते हैं. फ़िगर को सही ओरिएंटेशन में रखने के लिए, जिन DUT में पीछे वाला कैमरा रिग की ओर होता है उन्हें 90° एंटीक्लॉकवाइज़ घुमाया जाता है. वहीं, जिन DUT में सामने वाला कैमरा रिग की ओर होता है उन्हें 90° क्लॉकवाइज़ घुमाया जाता है. पक्का करें कि अपर्चर को उसी के हिसाब से कॉन्फ़िगर किया गया हो.



   सातवीं इमेज. रोशनी को बाहर निकलने से रोकने के लिए, अपर्चर बनाएं.

   1. लाइट लीक होने से रोकने के लिए, रिग को गहरे रंग के कपड़े से ढक दें. इसके लिए, किसी भी तरह के छेद की ज़रूरत नहीं है. (इमेज 7 में दिखाया गया है).



   आठवीं इमेज. ड्रेप का इस्तेमाल करके, रोशनी को बाहर निकलने से रोकना.

5. फ़ोन को माउंट करने के लिए, स्टैंडर्ड या फ़ोल्ड किया जा सकने वाला माउंट इंस्टॉल करें. इसे सामने की ओर मौजूद फ़ोन माउंटिंग पैनल पर सही ऊंचाई पर इंस्टॉल करें. इसके लिए, नायलॉन के बोल्ट और नट का इस्तेमाल करें. जैसा कि इमेज 8 में दिखाया गया है.



   नौवीं इमेज. फ़ोन माउंट और अपर्चर इंस्टॉल करना.

6. नायलॉन बोल्ट और नट का इस्तेमाल करके, टैबलेट माउंट को टैबलेट माउंटिंग पैनल पर सही ऊंचाई पर इंस्टॉल करें.

7. डिसप्ले टैबलेट को माउंट करें और टैबलेट को होस्ट से कनेक्ट करें. ऐसा करने का तरीका, इमेज 9 में दिखाया गया है. प्लंजर की मदद से टैबलेट को सुरक्षित करें.



   दसवीं इमेज. टैबलेट पर इंस्टॉल करना.

8. स्क्रीन पर ऑपरेशन को आसान बनाने के लिए, DUT को माउंट करने से पहले DUT को सेट अप करें.

9. DUT को माउंट करें और होस्ट से कनेक्ट करें.

10. DUT को इस तरह से अलाइन करें कि कैमरा मॉड्यूल का बीच वाला हिस्सा, टैबलेट के बीच वाले हिस्से के साथ अलाइन हो जाए या उसके बहुत करीब हो. ऊंचाई में बदलाव करने के लिए, फ़ोन माउंट करने वाले बोल्ट को ढीला करें और माउंट को ऊपर या नीचे की ओर स्लाइड करें. जब DUT को अलाइन कर लिया जाए, तब उसे माउंट प्लंजर से सुरक्षित करें.



    ग्यारहवीं इमेज. DUT इंस्टॉल करना.

11. लाइटिंग के लिए, बेस रिग से लाइटिंग केबल को इनमें से किसी एक से कनेक्ट करें:

    1. 12V पावर सप्लाई



    बारहवीं इमेज. लाइट को 12V पावर सप्लाई से कनेक्ट किया गया है.

    1. लाइटिंग कंट्रोलर (इसके लिए, अडैप्टर की ज़रूरत पड़ सकती है)



    तेरहवीं इमेज. लाइटिंग कंट्रोलर से कनेक्ट की गई लाइट.

मॉड्यूलर बेस रिग का सेटअप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट सेट अप करें (CTS सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

• chart\_distance = 22
• lighting\_ch = [connected controller channel], या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो इसे ऐसे ही छोड़ दें.

फ़्लेक्सी-टेली एक्सटेंशन रिग सेटअप

अगर आपने मॉड्यूलर बेस रिग को मार्च 2026 से पहले खरीदा है, तो हो सकता है कि आपको फ़्लेक्सी-टेल एक्सटेंशन के साथ काम करने के लिए, इसमें कुछ बदलाव करने पड़ें. इस बदलाव से, DUT के टेली कैमरे के फ़ील्ड ऑफ़ व्यू को ब्लॉक करने वाली फ़्रंट-प्लेट की समस्या ठीक हो जाती है. इसका इस्तेमाल, फ़िक्स्ड लेंथ वाले टेली एक्सटेंशन रिग के साथ भी किया जा सकता है.

मॉड्यूलर बेस रिग को फिर से लगाने के लिए, यह तरीका अपनाएं.

1. रिग के ऊपरी हिस्से में मौजूद चार पेच निकालें. ये पेच, सामने की प्लेट को पकड़कर रखते हैं. इसके अलावा, निचले हिस्से में मौजूद चार पेच भी निकालें.



   चौदहवीं इमेज. रिग पर मौजूद स्क्रू, जो फ़्रंट प्लेट को पकड़कर रखते हैं.

2. (वैकल्पिक) फ़ोन माउंट करने वाली प्लेट को फ्रंट-प्लेट से इस तरह बोल्ट या चिपकाएं कि दोनों प्लेटें एक साथ निकलें.



   15वीं इमेज. फ़ोन को माउंट करने वाली प्लेट और सामने की प्लेट के लिए बोल्ट.

3. (ज़रूरी नहीं) अगर आपके रिग में नीचे से ऊपर की ओर जाने वाली लाइट पावर केबल, फ़्रंट-प्लेट से जुड़ी है, तो उसे इलेक्ट्रिकल टेप या ज़िप-टाई ब्रैकेट की मदद से साइड में ले जाएं.



   16वीं इमेज. पावर केबल को नीचे से ऊपर की ओर ले जाने वाली लाइट को किनारे पर ले जाया गया है.

4. मॉड्यूलर बेस रिग को फ़्लेक्सी-टेली एक्सटेंशन रिग से कनेक्ट करें.

वीडियो डेमो

इस वीडियो में, फ़्लेक्सी-टेली एक्सटेंशन रिग को सेट अप करने का तरीका बताया गया है:

फ़िक्स्ड लेंथ वाले टेली एक्सटेंशन रिग का सेटअप

टेली एक्सटेंशन रिग को सेट अप करने के लिए, यह तरीका अपनाएं.

1. मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग को ज़रूरी शर्तें पूरी करने वाले वेंडर से खरीदें. रिग को प्रोडक्शन फ़ाइलों का इस्तेमाल करके बनाया जा सकता है. हालांकि, ऐसा करने का सुझाव नहीं दिया जाता, क्योंकि एक्सटेंशन रिग को सही तरीके से फ़िट करने के लिए, कटिंग और असेंबली सटीक होनी चाहिए.

2. पक्का करें कि आपके पास काम करने वाला मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग हो. जैसा कि इमेज 13 में दिखाया गया है.



   17वीं इमेज. टेली एक्सटेंशन वाला मॉड्यूलर बेस रिग.

3. फ़ोन माउंटिंग पैनल को हटाने के लिए, हाथ से नायलॉन के छह बोल्ट (हर तरफ़ तीन) निकालें.



   18वीं इमेज. हाइलाइट किए गए हिस्से में मौजूद छह नायलॉन बोल्ट को हाथ से हटाया जा रहा है.

4. बेस रिग और टेली एक्सटेंशन रिग को उस जगह पर रखें जहां जांच की जाती है. माउंटिंग पॉइंट पर दबाव न पड़े, इसके लिए हम असेंबल किए गए रिग को हिलाने का सुझाव नहीं देते.

5. एक्सटेंशन रिग को इस तरह से रखें कि एक्सटेंशन रिग टैब पर मौजूद छह स्लॉट, बेस रिग पर मौजूद छह छेदों के साथ अलाइन हो जाएं.



   19वीं इमेज. स्लॉट को छेदों के साथ अलाइन करना.

6. छह बोल्ट लगाकर, एक्सटेंशन रिग को बेस रिग से जोड़ें. स्क्रू लगाते समय, दोनों रिग को एक-दूसरे के साथ हल्के से दबाएं, ताकि यह पक्का किया जा सके कि रोशनी के रिसाव के लिए कोई जगह न हो. अगर ज़रूरत हो, तो अपने सहकर्मी से मदद लें. बोल्ट को हाथ से कसें.



   20वीं इमेज. बेस और एक्सटेंशन रिग अटैच करना.

7. अपर्चर (या ड्रेपरी) को कॉन्फ़िगर करें. साथ ही, बेस रिग सेटअप में बताए गए तरीके से, फ़ोन माउंट और डीयूटी इंस्टॉल करें.



   21वीं इमेज. फ़ोन माउंट और DUT अटैच करना.

एक्सटेंशन रिग का सेटअप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट सेट अप करें (CTS सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

• chart_distance = [DUT से टैबलेट की कुल दूरी]
• lighting_ch = [connected control channel], या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो इसे ऐसे ही छोड़ दें.

एक्सटेंशन रिग को अनइंस्टॉल करना

एक्सटेंशन रिग को अनइंस्टॉल करने के लिए, इंस्टॉल करने के चरणों को उलट दें. टैबलेट माउंटिंग पैनल इंस्टॉल करते समय, पैनल को बेस रिग के साथ दबाएं, ताकि यह पक्का किया जा सके कि लाइट लीक होने के लिए कोई जगह न बची हो. जैसा कि इमेज 17 में दिखाया गया है. बोल्ट को हाथ से कसें.

22वीं इमेज. टैबलेट को माउंट करने वाले पैनल को बेस रिग के साथ दबाया जा रहा है.

अक्सर पूछे जाने वाले सवाल

टेली रिग में सीन को क्यों काटा जाता है?

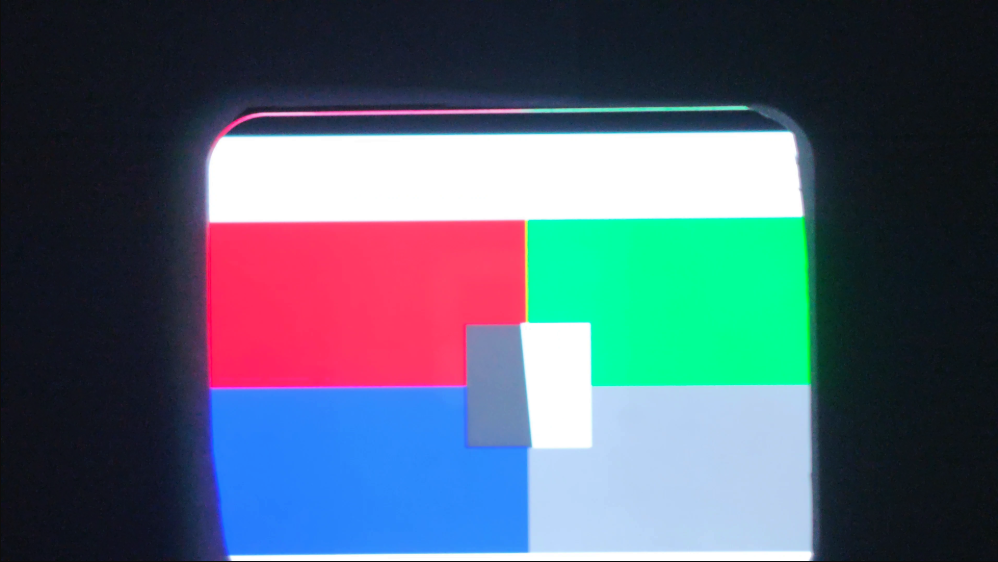

23वीं इमेज. बेस रिग में फ़ोन प्लेट की वजह से सीन क्रॉप हो गया है.

ऐसा तब होता है, जब टेलीफ़ोटो लेंस के फ़ील्ड ऑफ़ व्यू को फ़ोन प्लेट ब्लॉक कर देती है. यह प्लेट, बेस रिग और टेलीफ़ोटो एक्सटेंशन के बीच में होती है. जांच शुरू करने से पहले, पक्का करें कि आपने स्क्रूड्राइवर से फ़ोन की प्लेट हटा दी हो.

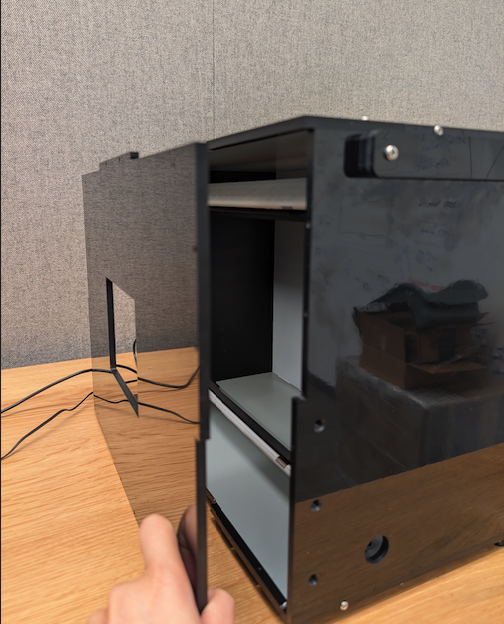

24वीं इमेज. बेस रिग में मौजूद फ़ोन प्लेट को हटाना.

आईटीएस चलाते समय, लाइटें कमज़ोर क्यों दिखती हैं या 'रोशनी की पुष्टि करें' वाली गड़बड़ी क्यों दिखती है?

यह गड़बड़ी तब होती है, जब रिग में रोशनी कम हो जाती है. ऐसा बिजली की आपूर्ति और एलईडी के पुराने होने या इस्तेमाल की वजह से हो सकता है. इसके अलावा, बिजली की आपूर्ति में गड़बड़ी की वजह से भी ऐसा हो सकता है. इस समस्या का समाधान करने के लिए, इन चरणों का अनुसरण करें:

1. पक्का करें कि लाइट ठीक से काम कर रही हो:

   • पावर सप्लाई बदलें. यह UL लिस्ट में शामिल 12 वोल्ट और कम से कम 2 ऐंपियर की होनी चाहिए.
   • एलईडी बदलें. इसके लिए, बीओएम देखें या ज़्यादा जानकारी के लिए वेंडर से संपर्क करें.

2. यह पक्का करने के लिए कि एलईडी लाइट का लक्स सही लेवल (100–300) पर है, डिजिटल मीटर का इस्तेमाल करके लक्स की जांच करें. (इस उदाहरण में, Contempo Views के YF-1065 लक्स मीटर का इस्तेमाल किया गया है.) लाइट मीटर को टैबलेट की तरफ़ रखें और रोशनी को मेज़र करने के लिए, उसे 2000 लक्स पर सेट करें. इसे इमेज 21 में दिखाया गया है.



   25वीं इमेज. Contempo Views का YF-1065.



   26वीं इमेज. इस इमेज में, टैबलेट माउंट के साथ-साथ साइड से लाइट मेज़र करने वाले लक्स मीटर को दिखाया गया है.

3. मेज़र की गई लक्स वैल्यू के आधार पर, यह तरीका अपनाएं:

   • अगर लाइट सही लेवल पर है, तो आगे और पीछे की प्लेटों को लेस में स्क्रू करें.
   • अगर लाइट सही लेवल पर नहीं है, तो पक्का करें कि एलईडी और पावर सप्लाई के पार्ट नंबर सही हों.

ध्यान रखने लायक बातें

यहां मैन्युफ़ैक्चरिंग से जुड़ी कुछ सामान्य गड़बड़ियों के उदाहरण दिए गए हैं. इनकी वजह से, टेस्ट फ़्लेकी हो सकते हैं.

• टैबलेट का पिछला पैनल, जिसमें छेद किए गए हैं. इस वजह से, find_circle टेस्ट फ़ेल हो जाता है, क्योंकि स्क्रू के छेद से अतिरिक्त सर्कल बन जाते हैं.



  27वीं इमेज. बैक पैनल में छेद किए गए हैं.

• डौल मौजूद नहीं हैं. इससे शिपिंग के दौरान, लाइट बैफ़ल बाहर निकल जाते हैं.



  28वीं इमेज. लाइट बैफ़ल पर डावल मौजूद नहीं है.

• पावर सप्लाई, UL की सूची में शामिल नहीं है. यूएल में शामिल पावर सप्लाई का इस्तेमाल करने से, लेबल की गई खास बातों के बारे में पता चलता है. रोशनी को सुरक्षित तरीके से चालू करने के लिए यह ज़रूरी है.



  29वीं इमेज. यूएल लिस्टेड पावर सप्लाई का उदाहरण.

• टैबलेट या फ़ोन माउंट पर लगे स्क्रू ढीले हो गए हैं. इस वजह से, वे टैबलेट या फ़ोन का वज़न नहीं संभाल पा रहे हैं. आम तौर पर, ऐसा थ्रेड के खराब होने की वजह से होता है. इससे पता चलता है कि छेद को फिर से थ्रेड करने की ज़रूरत है.



  तीसवीं इमेज. थ्रेड खराब होने की वजह से छेद.
