মডুলার রিগ সিস্টেম

মডুলার রিগ সিস্টেমটি আইটিএস টেস্ট অটোমেশনকে সমর্থন করে এবং এতে একটি প্লাস্টিকের বাক্স থাকে যা কম্পিউটার-এডেড ডিজাইন (সিএডি) ড্রয়িং, একটি চার্ট ট্যাবলেট এবং একটি ডিভাইস আন্ডার টেস্ট (ডিইউটি) থেকে কাটা কম্পিউটারাইজড নিউমেরিক্যাল কন্ট্রোল (সিএনসি)। মডুলার রিগ সিস্টেমে একটি বেস রিগ এবং একটি ঐচ্ছিক টেলি এক্সটেনশন রিগ থাকে। মডুলার বেস রিগটির একটি চার্ট দূরত্ব 22 সেমি এবং এটি 60 ডিগ্রি থেকে 120 ডিগ্রির একটি FoV সহ মোবাইল ডিভাইস ক্যামেরা পরীক্ষা করতে পারে। বেস রিগ 90 ডিগ্রী ঘোরানো টেস্টিং করতে পারে উপরে DUT (চিত্র 2 এ দেখানো হয়েছে)।

টেলি এক্সটেনশন রিগ টেস্টিং ক্যামেরাগুলিকে সমর্থন করে যার ন্যূনতম ফোকাস দূরত্ব রয়েছে (টেলিফটো ক্যামেরা)। টেলি এক্সটেনশন রিগ বেস রিগের উপর বোল্ট করা হয় এবং চার্টের দূরত্ব 100 সেমি পর্যন্ত বাড়াতে পারে।

চিত্র 1. মডুলার বেস রিগ।

চিত্র 2. মডুলার বেস রিগ 90 ডিগ্রি ঘোরানো হয়েছে।

পুনর্বিবেচনার ইতিহাস

নিম্নলিখিত সারণীটি মডুলার রিগ সিস্টেমের পুনর্বিবেচনার ইতিহাস বর্ণনা করে এবং উত্পাদন ফাইলগুলির প্রতিটি সংস্করণের ডাউনলোড লিঙ্কগুলি অন্তর্ভুক্ত করে।

তারিখ	রিভিশন	উত্পাদন ফাইল ডাউনলোড	লগ পরিবর্তন করুন
সেপ্টেম্বর 2024	1.2	মডুলার বেস রিগ rev1.2	(সেপ্টেম্বর 2024) একটি প্রোডাকশন ফাইল ত্রুটির জন্য সংশোধন অন্তর্ভুক্ত (জুলাই 2024) প্রাথমিক প্রকাশ

একটি মডুলার রিগ সিস্টেম কিনুন

আমরা মডুলার রিগ সিস্টেম, ঐচ্ছিক টেলি এক্সটেনশন রিগ, এবং আনুষাঙ্গিক নিম্নলিখিত যোগ্য বিক্রেতাদের থেকে কেনার পরামর্শ দিই।

• বাইট ব্রিজ ইনক.
  USA: 1502 Crocker Ave, Hayward, CA 94544-7037
  চীন: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  USA: +1-510-373-8899
  চীন: +86-400-8866-490

• MYWAY ডিজাইন
  4F., নং 163, ফু-ইং রোড, জিনঝুয়াং জেলা, নিউ তাইপেই সিটি 242, তাইওয়ান
  twmyway.com
  sales@myway.tw
  +886-2-29089060

যান্ত্রিক অঙ্কন

নিম্নে মডুলার বেস রিগের একটি যান্ত্রিক অঙ্কন।

চিত্র 3. মডুলার বেস রিগ এর যান্ত্রিক অঙ্কন

বেস রিগ সেটআপ

একটি মডুলার বেস রিগ সেট আপ করতে এই পদক্ষেপগুলি অনুসরণ করুন।

1. একজন যোগ্য বিক্রেতার কাছ থেকে একটি মডুলার রিগ সিস্টেম কিনুন।

2. নিশ্চিত করুন যে আপনার কাছে নিম্নলিখিত টেবিলের সমস্ত উপাদান রয়েছে (চিত্র 4 এ দেখানো আইটেম)।

   কম্পোনেন্ট	পরিমাণ
   মডুলার বেস রিগ	1
   ফোন মাউন্ট বন্ধনী	2
   ট্যাবলেট মাউন্ট বন্ধনী	1
   12V পাওয়ার সাপ্লাই (UL তালিকাভুক্ত, 1A সর্বনিম্ন)	1
   ছিদ্র	1



   চিত্র 4. মডুলার বেস রিগ উপাদান।

3. আপনার সেটআপের উপর নির্ভর করে, নিশ্চিত করুন যে আপনার কাছে নিম্নলিখিত টেবিলে প্রয়োজনীয় জিনিসপত্র রয়েছে (চিত্র 5 এ দেখানো হয়েছে)। এই জিনিসপত্র একটি যোগ্যতাসম্পন্ন বিক্রেতা থেকে ক্রয় করা যেতে পারে.

   আইটেম	পরিমাণ
   আলো নিয়ন্ত্রণকারী (3টি রিগ পর্যন্ত নিয়ন্ত্রণ করতে পারে)	1
   আলো নিয়ন্ত্রকের জন্য 5v পাওয়ার সাপ্লাই	1
   মডুলার বেস রিগের সাথে আলো সংযোগকারী ডিসি ব্যারেল তার	1
   DC ব্যারেল কেবল অ্যাডাপ্টার (5.5 মিমি x 2.1 মিমি থেকে 3.5 মিমি x 1.35 মিমি)	1
   USB একটি তারের থেকে USB তারের	1
   ভাঁজযোগ্য কিট (যদি DUT একটি ভাঁজযোগ্য ডিভাইস হয়)	1



   চিত্র 5. মডুলার বেস রিগ জন্য ঐচ্ছিক আইটেম.

4. নিম্নলিখিতগুলির মধ্যে একটি করে কোনও হালকা ফুটো নেই তা নিশ্চিত করুন:

   1. DUT-এর ক্যামেরা মডিউলের সাথে মানানসই করার জন্য একটি অ্যাপারচার তৈরি করুন এবং নিশ্চিত করুন যে কোনও হালকা ফুটো নেই (চিত্র 6-এ দেখানো হয়েছে)। একটি যোগ্য বিক্রেতার দ্বারা প্রদান করা বা কনফিগার করা ফোম বোর্ডগুলি থেকে অ্যাপারচারগুলি কাটা যেতে পারে। সঠিক ফিগার ওরিয়েন্টেশনের জন্য, রিগের দিকে থাকা পিছনের ক্যামেরার DUTগুলি ঘড়ির কাঁটার দিকে 90° ঘোরানো হয় এবং সামনের ক্যামেরাটি রিগের দিকে থাকা DUTগুলিকে 90° ঘড়ির কাঁটার দিকে ঘোরানো হয়। নিশ্চিত করুন যে অ্যাপারচারগুলি সেই অনুযায়ী কনফিগার করা হয়েছে।



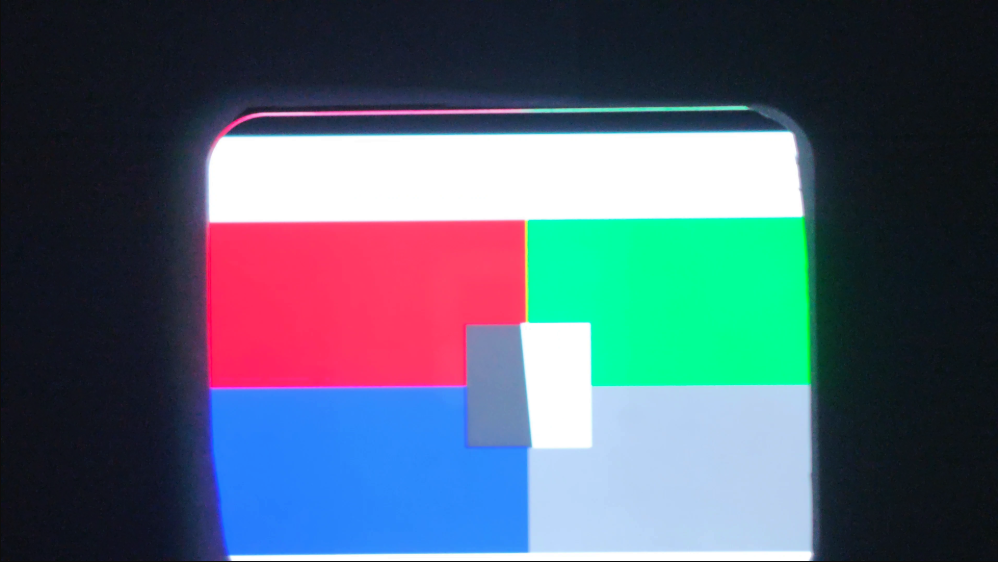

      চিত্র 6. আলো ফুটো প্রতিরোধ করার জন্য অ্যাপারচার তৈরি করুন।

   2. হালকা ফুটো প্রতিরোধ করার জন্য রিগটি ঢেকে রাখার জন্য একটি গাঢ় ড্রেপ ব্যবহার করুন, কোনো অ্যাপারচারের প্রয়োজন নেই। (চিত্র 7 এ দেখানো হয়েছে)।



      চিত্র 7. একটি ড্রেপ ব্যবহার করে আলো ফুটো প্রতিরোধ করা।

5. চিত্র 8-এ দেখানো হিসাবে একটি নাইলন বোল্ট এবং নাট ব্যবহার করে একটি উপযুক্ত উচ্চতায় সামনের ফোন মাউন্টিং প্যানেলে একটি স্ট্যান্ডার্ড ফোন মাউন্ট বা একটি ভাঁজযোগ্য ফোন মাউন্ট ইনস্টল করুন।



   চিত্র 8. অ্যাপারচার এবং ফোন মাউন্ট ইনস্টলেশন।

6. একটি নাইলন বোল্ট এবং নাট ব্যবহার করে একটি উপযুক্ত উচ্চতায় ট্যাবলেট মাউন্টিং প্যানেলে ট্যাবলেট মাউন্ট ইনস্টল করুন৷

7. ডিসপ্লে ট্যাবলেটটি মাউন্ট করুন এবং চিত্র 9-এ দেখানো হিসাবে ট্যাবলেটটিকে হোস্টের সাথে সংযুক্ত করুন। একটি প্লাঞ্জার দিয়ে ট্যাবলেটটি সুরক্ষিত করুন।



   চিত্র 9. ট্যাবলেট ইনস্টলেশন।

8. অন-স্ক্রিন অপারেশন সহজ করতে, DUT মাউন্ট করার আগে আপনার DUT সেট আপ করুন ।

9. DUT মাউন্ট করুন এবং হোস্টের সাথে সংযোগ করুন।

10. DUT সারিবদ্ধ করুন যাতে ক্যামেরা মডিউলের কেন্দ্রটি ট্যাবলেটের কেন্দ্রের সাথে (বা খুব কাছাকাছি) সারিবদ্ধ হয়। উচ্চতা সামঞ্জস্য করতে, ফোন মাউন্টিং বোল্টগুলি আলগা করুন এবং মাউন্টটিকে উপরের দিকে বা নীচের দিকে স্লাইড করুন৷ সারিবদ্ধ হলে, মাউন্ট প্লাঞ্জার দিয়ে DUT সুরক্ষিত করুন।



    চিত্র 10. DUT ইনস্টলেশন।

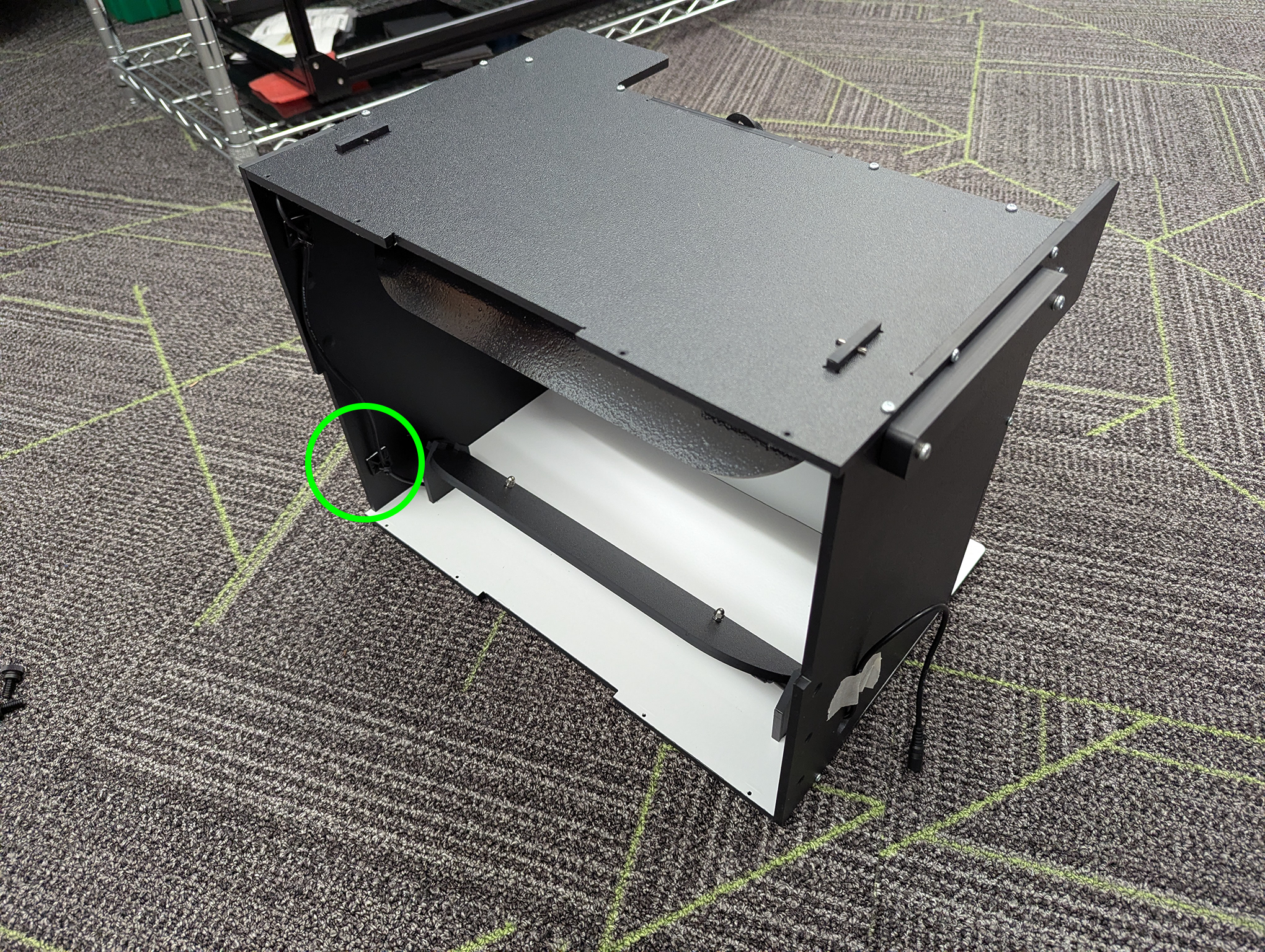

11. আলোর জন্য, বেস রিগ থেকে লাইটিং কেবলটি নিম্নলিখিতগুলির মধ্যে একটিতে সংযুক্ত করুন:

    1. 12V পাওয়ার সাপ্লাই



       চিত্র 11. আলো 12V পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত।

    2. আলো নিয়ন্ত্রক (অ্যাডাপ্টর প্রয়োজন হতে পারে)



       চিত্র 12. আলো লাইটিং কন্ট্রোলারের সাথে সংযুক্ত।

আপনি যখন মডুলার বেস রিগের জন্য সেটআপ সম্পন্ন করেন, হোস্ট এবং পরীক্ষার পরিবেশ সেট আপ করুন ( CTS সেট আপ করুন )। config.yml ফাইলের জন্য, নিম্নলিখিত কনফিগারেশন ব্যবহার করুন:

• chart\_distance = 22
• lighting\_ch = [সংযুক্ত কন্ট্রোলার চ্যানেল], অথবা আলো নিয়ন্ত্রক ব্যবহার না করার মতো রেখে দিন।

টেলি এক্সটেনশন রিগ সেটআপ

ঐচ্ছিক টেলি এক্সটেনশন রিগ সেট আপ করতে এই পদক্ষেপগুলি অনুসরণ করুন৷

1. একজন যোগ্য বিক্রেতার সাথে মডুলার বেস রিগ এবং টেলি এক্সটেনশন রিগ কিনুন। প্রোডাকশন ফাইলগুলি ব্যবহার করে রিগ তৈরি করা যেতে পারে তবে এটি সুপারিশ করা হয় না কারণ এক্সটেনশন রিগটিতে কোনও উপযুক্ত সমস্যা নেই তা নিশ্চিত করার জন্য কাটিং এবং সমাবেশ অবশ্যই সঠিক হতে হবে।

2. নিশ্চিত করুন যে আপনার কাছে একটি কার্যকরী মডুলার বেস রিগ এবং একটি টেলি এক্সটেনশন রিগ রয়েছে (চিত্র 13-এ দেখানো হয়েছে)।



   চিত্র 13. টেলি এক্সটেনশন সহ মডুলার বেস রিগ।

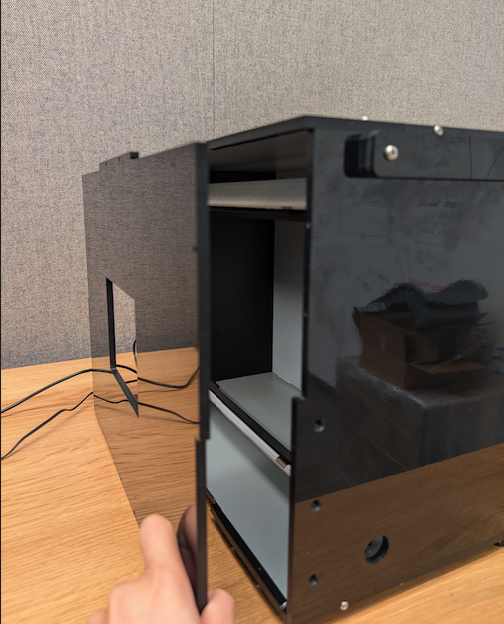

3. হাত দিয়ে 6x নাইলন বোল্ট সরিয়ে ফোন মাউন্টিং প্যানেলটি সরান (প্রতিটি পাশে 3টি)।



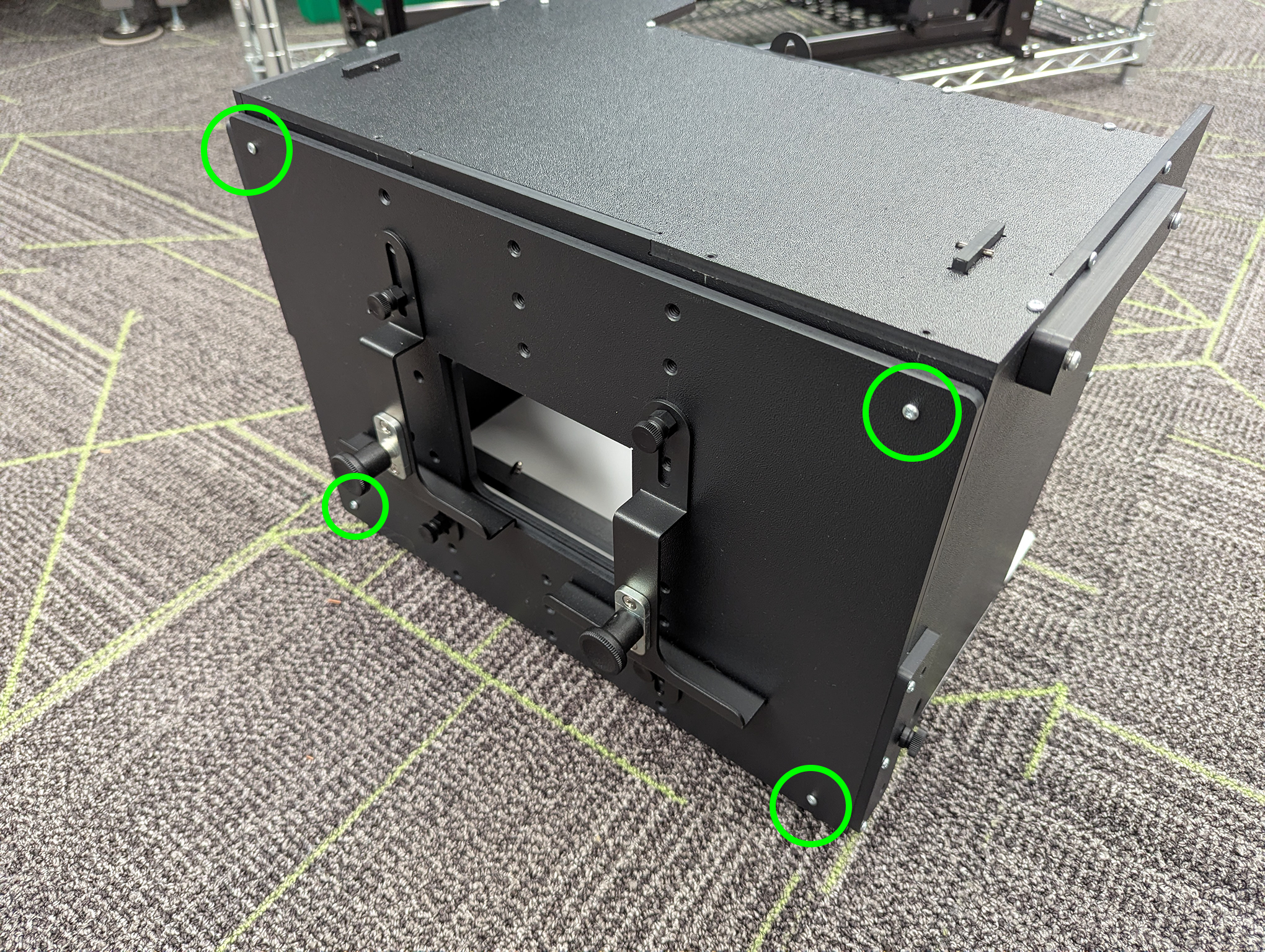

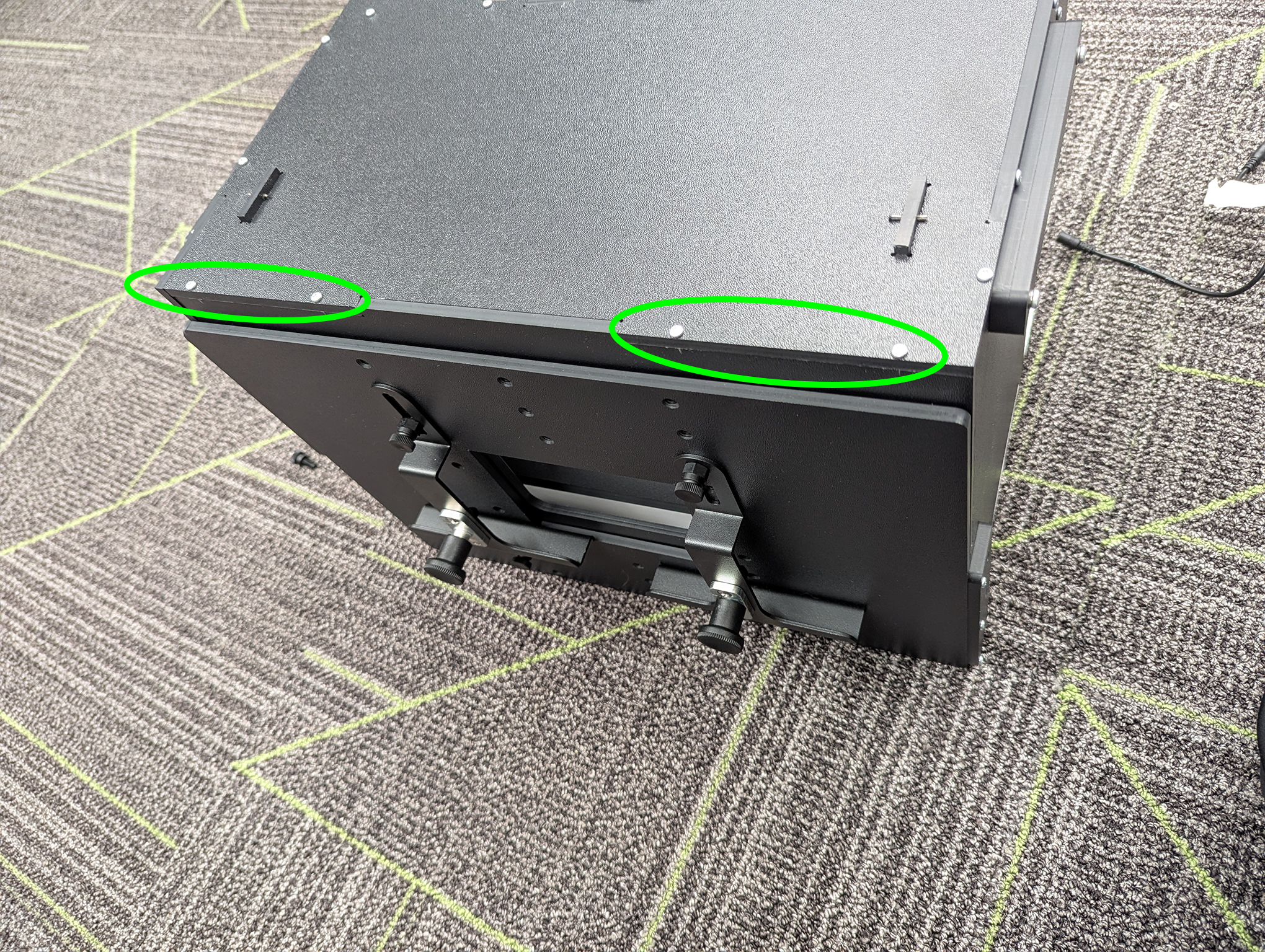

   চিত্র 14. হাত দিয়ে হাইলাইট করা জায়গায় 6টি নাইলন বোল্ট অপসারণ করা হচ্ছে।

4. বেস রিগ এবং টেলি এক্সটেনশন রিগটি পৃষ্ঠের উপর রাখুন যেখানে পরীক্ষাগুলি করা হয়। মাউন্টিং পয়েন্টগুলিতে চাপ এড়াতে, আমরা একত্রিত রিগ সরানোর পরামর্শ দিই না।

5. এক্সটেনশন রিগটি এমন জায়গায় রাখুন যাতে এক্সটেনশন রিগ ট্যাবের 6টি স্লট বেস রিগের 6টি গর্তের সাথে সারিবদ্ধ হয়।



   চিত্র 15. গর্তের সাথে স্লট সারিবদ্ধ করা।

6. 6 বোল্ট ইনস্টল করে বেস রিগের সাথে এক্সটেনশন রিগ সংযুক্ত করুন। স্ক্রুগুলি ইনস্টল করার সময়, হালকা ফুটো হওয়ার জন্য কোনও ফাঁক নেই তা নিশ্চিত করতে 2টি রিগগুলিকে আলতো করে ধাক্কা দিন (প্রয়োজনে সহকর্মীকে সাহায্যের জন্য জিজ্ঞাসা করুন)। হাত বোল্ট শক্ত করুন.



   চিত্র 16. বেস এবং এক্সটেনশন রিগ সংযুক্ত করা।

7. অ্যাপারচার (বা ড্র্যাপারী) কনফিগার করুন এবং বেস রিগ সেটআপে বর্ণিত ফোন মাউন্ট এবং ডিইউটি ইনস্টল করুন।



   চিত্র 17. ফোন মাউন্ট এবং DUT সংযুক্ত করা।

আপনি যখন এক্সটেনশন রিগের সেটআপ সম্পন্ন করেছেন, হোস্ট এবং পরীক্ষার পরিবেশ সেট আপ করুন ( CTS সেট আপ করুন )। config.yml ফাইলের জন্য, নিম্নলিখিত কনফিগারেশন ব্যবহার করুন:

• chart_distance = [DUT থেকে ট্যাবলেট পর্যন্ত মোট দূরত্ব]
• lighting_ch = [সংযুক্ত কন্ট্রোল চ্যানেল], অথবা লাইটিং কন্ট্রোলার ব্যবহার না করলে যেমন আছে তেমন ছেড়ে দিন।

এক্সটেনশন রিগ আনইনস্টল করুন

এক্সটেনশন রিগ আনইনস্টল করতে, বিপরীতে ইনস্টলেশন পদক্ষেপগুলি অনুসরণ করুন। ট্যাবলেট মাউন্টিং প্যানেল ইনস্টল করার সময়, প্যানেলটিকে বেস রিগের বিপরীতে ধাক্কা দিন যাতে হালকা ফুটো হওয়ার জন্য কোনও ফাঁক নেই (চিত্র 17 এ দেখানো হয়েছে)। হাত বোল্ট শক্ত করুন.

চিত্র 18. বেস রিগের বিরুদ্ধে ট্যাবলেট মাউন্টিং প্যানেল ঠেলে দেওয়া।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQs)

কেন আলো ম্লান দেখায় বা কেন ITS চালানোর সময় একটি বৈধ আলো ত্রুটি প্রদর্শিত হয়?

এই ত্রুটিটি ট্রিগার হয় যখন রিগের আলো ম্লান হয়ে যায়, যা পাওয়ার সাপ্লাই এবং বয়স বা ব্যবহারের কারণে LED ক্ষয় বা ত্রুটিপূর্ণ পাওয়ার সাপ্লাইয়ের কারণে হতে পারে। এই সমস্যাটি সমাধান করতে, এই পদক্ষেপগুলি অনুসরণ করুন:

1. আলো সঠিকভাবে কাজ করছে তা নিশ্চিত করুন:

   • পাওয়ার সাপ্লাই প্রতিস্থাপন করুন (UL তালিকাভুক্ত 12 ভোল্ট, মিনিট 2 amps)।
   • LED প্রতিস্থাপন করুন (বিওএম পড়ুন বা আরও তথ্যের জন্য বিক্রেতার সাথে যোগাযোগ করুন)।

2. LED লাইটের লাক্স যথাযথ স্তরে (100-130) আছে তা নিশ্চিত করতে, একটি ডিজিটাল মিটার ব্যবহার করে লাক্স পরীক্ষা করুন। ( Contempo Views- এর YF-1065 লাক্স মিটার এই উদাহরণে ব্যবহার করা হয়েছে।) ট্যাবলেটের পাশে লাইট মিটার রাখুন এবং আলো পরিমাপ করতে 2000 লাক্সে পরিণত করুন (চিত্র 20 এ দেখানো হয়েছে)।



   চিত্র 19. কনটেম্পো ভিউ দ্বারা YF-1065।



   চিত্র 20. ট্যাবলেট মাউন্টের সাথে পাশ থেকে লাক্স মিটার পরিমাপ করা আলো।

3. পরিমাপ করা লাক্স মানের উপর নির্ভর করে, উপযুক্ত পদক্ষেপটি অনুসরণ করুন:

   • আলো সঠিক স্তরে থাকলে, সামনে এবং পিছনের প্লেটগুলিকে লেসের মধ্যে স্ক্রু করুন।
   • আলোটি ভুল স্তরে থাকলে, LED এবং পাওয়ার সাপ্লাই অংশ নম্বর সঠিক কিনা তা পরীক্ষা করুন।

জিনিসের জন্য আউট তাকান

নিম্নলিখিতগুলি সাধারণ উত্পাদন ত্রুটিগুলির উদাহরণ যা পরীক্ষার ফ্ল্যাকি রেন্ডার করতে পারে।

• ট্যাবলেট ছিদ্র সঙ্গে পিছনে প্যানেল মাধ্যমে poked. স্ক্রু ছিদ্র দ্বারা তৈরি অতিরিক্ত বৃত্তের কারণে এটি find_circle পরীক্ষা ব্যর্থ হয়।



  চিত্র 21. পিছনের প্যানেল যেখানে ছিদ্র রয়েছে।

• অনুপস্থিত dowels. এটি শিপিংয়ের সময় হালকা বিভ্রান্তির কারণ হয়ে দাঁড়ায়।



  চিত্র 22. হালকা বাফেলের উপর ডোয়েল অনুপস্থিত।

• অ-উল-তালিকাভুক্ত পাওয়ার সাপ্লাই। একটি UL তালিকাভুক্ত পাওয়ার সাপ্লাই ব্যবহার করা লেবেলযুক্ত স্পেসিফিকেশন পূরণ করে। নিরাপদে আলো পরিচালনার জন্য এটি গুরুত্বপূর্ণ।



  চিত্র 23. একটি UL তালিকাভুক্ত পাওয়ার সাপ্লাই এর উদাহরণ।

• ট্যাবলেট বা ফোন মাউন্টে স্লিপিং স্ক্রু যা ট্যাবলেট বা ফোনের ওজনকে সমর্থন করতে পারে না। এটি সাধারণত ক্ষতিগ্রস্ত থ্রেড দ্বারা সৃষ্ট হয় এবং নির্দেশ করে যে গর্তটি পুনরায় থ্রেড করা প্রয়োজন।



  চিত্র 24. ক্ষতিগ্রস্ত থ্রেড সঙ্গে গর্ত.
