Tablet Sensor Fusion Box, tabletler gibi büyük boyutlu Android cihazları desteklemek için güçlendirilmiş servo desteğiyle Sensor Fusion Box test düzeneğinin daha büyük bir versiyonudur. Tablet Sensor Fusion Box, tabletleri Camera ITS sensor_fusion testi ve multi-camera senkronizasyon testinde test etmek için kullanılır. Android tablet cihazlardaki sensörlerin (özellikle kamera görüntü sensörleri ve jiroskoplar) zaman damgası doğruluğunu ölçmek için tutarlı bir test ortamı sağlar.
Bu sayfada, hazır kutu satın almak için önerdiğimiz bir tedarikçi yer alır ve kendi kutunuzu oluşturmak için gereken özellikler açıklanır.
Tablet Sensor Fusion Box satın alma
Hazır bir kutu satın almayı tercih ederseniz aşağıdaki nitelikli satıcıyı öneririz:
- JFT CO LTD 捷富通科技有限公司 (eski adıyla MYWAY DESIGN)
Çin: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Şanghay, Çin
Tayvan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Tayvan
www.jftcoltd.com
service@jfttec.com veya its.sales@jfttec.com
Çin:+86-021-64909136
Tayvan: 886-2-29089060
Tablet Sensor Fusion Box donanımı
Kendi tasarımınızı oluşturmayı tercih ederseniz aşağıdaki bölümlerde, kendi tasarımınızı oluştururken kullanabileceğiniz tasarımımızın özellikleri ve teknik özellikleri açıklanmaktadır.
Tablet Sensor Fusion Box, bilgisayar destekli tasarım (CAD) çizimlerinden lazerle kesilmiş plastik kutu bileşenleri ve bir servo kontrol kutusundan oluşur.
Ayrıntılı CAD çizimleri ve malzeme listesi (BOM) için Tablet Sensor Fusion Box üretim dosyalarını indirin.
Aşağıdaki şekillerde, Tablet Sensor Fusion Box'ın 3D görüntüsü ve fiziksel boyutları gösterilmektedir:

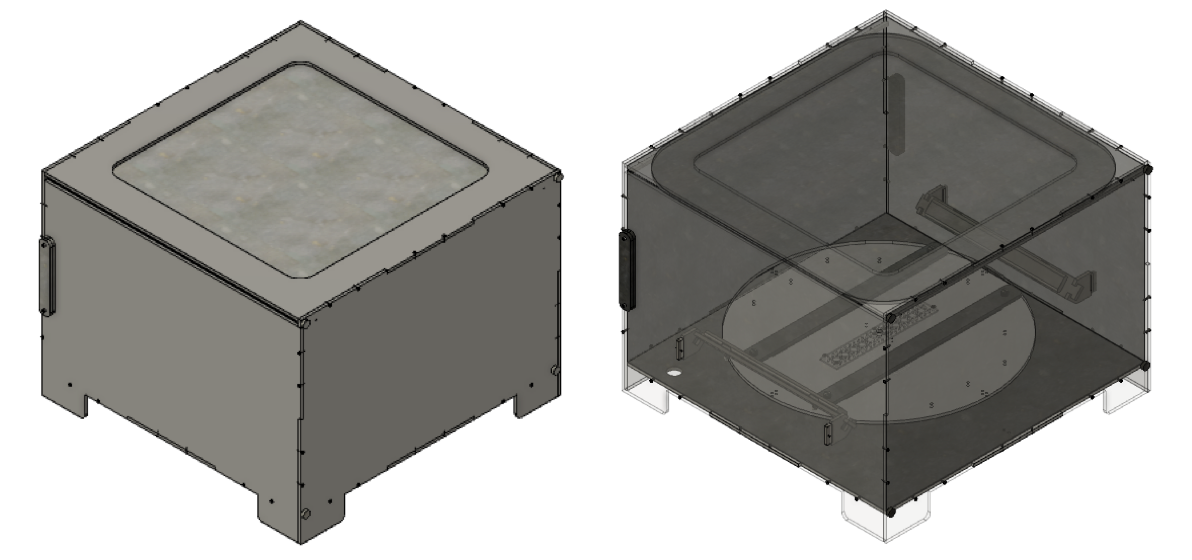

1. şekil. Tablet Sensor Fusion Box 3D oluşturma.

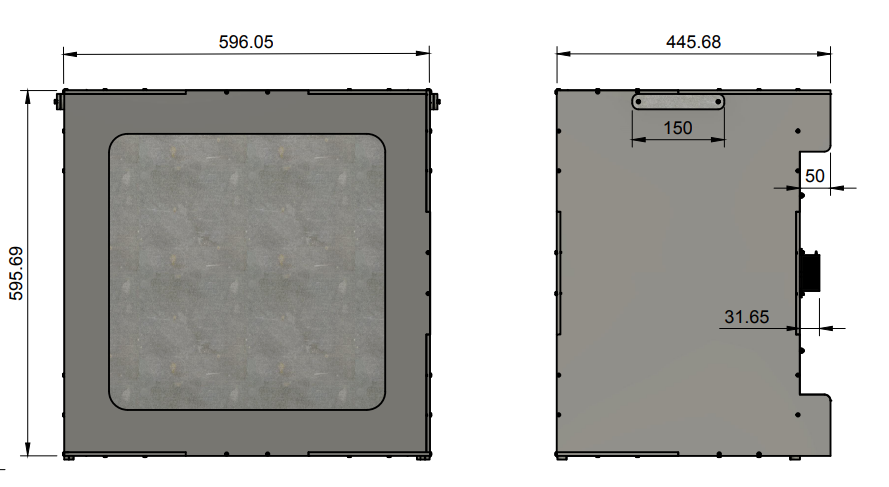

Şekil 2. Tablet Sensör Füzyon Kutusu boyutları.
Tablet Sensor Fusion Box tasarım özellikleri
Aşağıda, Tablet Sensor Fusion Box ve tablet montaj düzeneğinin tasarım özellikleri açıklanmaktadır:
Tablet Sensor Fusion Box tasarımı
- Büyük boy, boyutları 12 inçe (300 mm) kadar olan tabletleri destekler.
- Tablet, alttaki döner tabla üzerinde döner ve grafik üst panelin altına monte edilir.
- Servo donanımı, tabletin ağırlığını kaldırır ve hareketleri tek bir düzlemle sınırlar.
- Tabletin üzerine monte edilen ışıklar, döndürme sırasında "gölgelenmeyi" ortadan kaldırır.
Tablet montajı tasarımı
- Tablet montajı boyutu: 500 mm x 500 mm.
- Kauçuk destekli çubuk kelepçeler, tabletleri yerinde tutar.
- Boyutları 400 mm x 450 mm'ye kadar olan tabletleri destekler.
- Servo bloklu metal dişli servo motor ekstra destek sağlar.

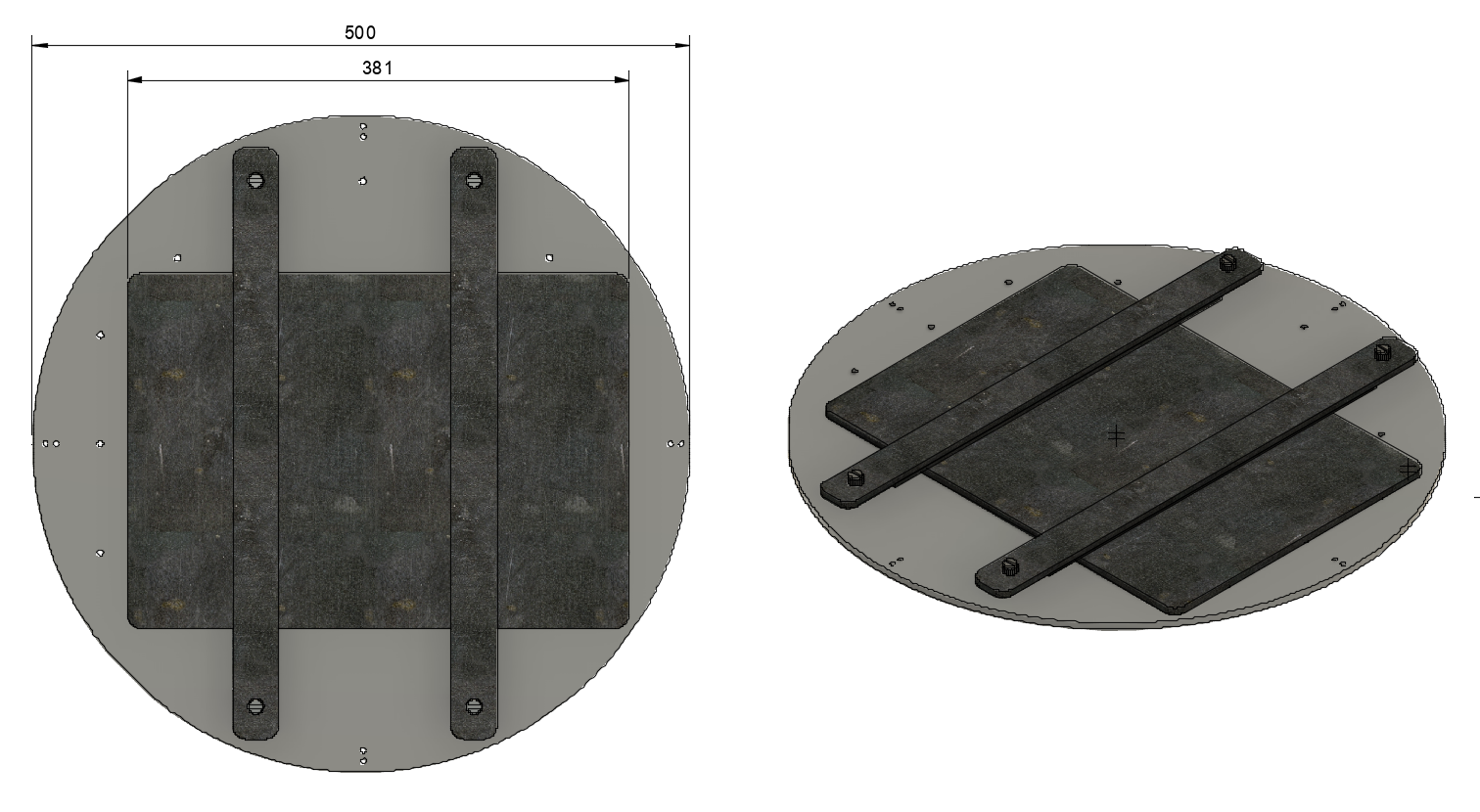

Aşağıdaki şekilde, tablet montaj aparatına takılmış bir tablet gösterilmektedir:
3.Şekil Tablet takılı tablet montajı.
