الحصول على صندوق دمج بيانات أجهزة الاستشعار للأجهزة اللوحية

إنّ صندوق دمج بيانات الاستشعار للأجهزة اللوحية هو إصدار أكبر من جهاز اختبار صندوق دمج بيانات الاستشعار مع دعم مُحسّن للمحرك المؤازر للتعامل مع أجهزة Android الكبيرة الحجم، مثل الأجهزة اللوحية. يتم استخدام صندوق دمج بيانات أجهزة الاستشعار للأجهزة اللوحية لاختبار الأجهزة اللوحية في اختبار ITS الخاص بالكاميرا sensor_fusion واختبار المزامنة multi-camera. ويوفّر بيئة اختبار متسقة لقياس دقة الطوابع الزمنية لأجهزة الاستشعار في أجهزة Android اللوحية، وتحديدًا أجهزة استشعار صور الكاميرا والجيروسكوبات.

تتضمّن هذه الصفحة مورّدًا ننصحك بالتعامل معه لشراء صندوق مسبق الصنع، كما تصف المواصفات المطلوبة لتتمكّن من إنشاء صندوقك الخاص.

شراء صندوق دمج بيانات أجهزة الاستشعار للكمبيوتر اللوحي

إذا كنت تفضّل شراء صندوق مسبق الإنشاء، ننصحك بالتعامل مع مورّد مؤهّل على النحو التالي:

  • JFT CO LTD 捷富通科技有限公司 (المعروفة سابقًا باسم MYWAY DESIGN)
    الصين: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
    تايوان: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
    www.jftcoltd.com
    service@jfttec.com or its.sales@jfttec.com
    China:+86-021-64909136
    Taiwan: 886-2-29089060

أداة Tablet Sensor Fusion Box

إذا كنت تفضّل إنشاء تصميمك الخاص، توضّح الأقسام التالية المواصفات والميزات التي يمكنك اتّباعها عند إنشاء تصميمك الخاص.

يتألف صندوق دمج بيانات المستشعرات للأجهزة اللوحية من مكوّنات صندوق بلاستيكي تم قطعه بالليزر من رسومات التصميم بمساعدة الكمبيوتر (CAD) وصندوق تحكّم في المحرك المؤازر.

للحصول على رسومات CAD تفصيلية وقائمة مواد (BOM)، يمكنك تنزيل ملفات إنتاج صندوق دمج مستشعرات الجهاز اللوحي.

تعرض الأشكال التالية عرضًا ثلاثي الأبعاد والأبعاد المادية لصندوق دمج بيانات المستشعرات في الأجهزة اللوحية:

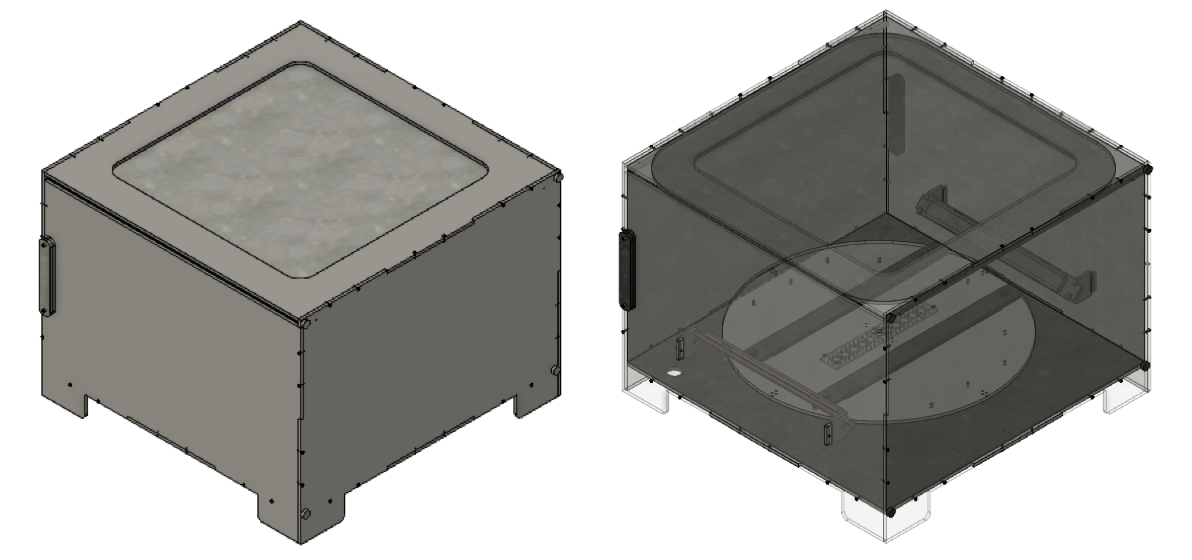

العرض الثلاثي الأبعاد

الشكل 1. عرض ثلاثي الأبعاد لصندوق دمج مستشعرات الجهاز اللوحي

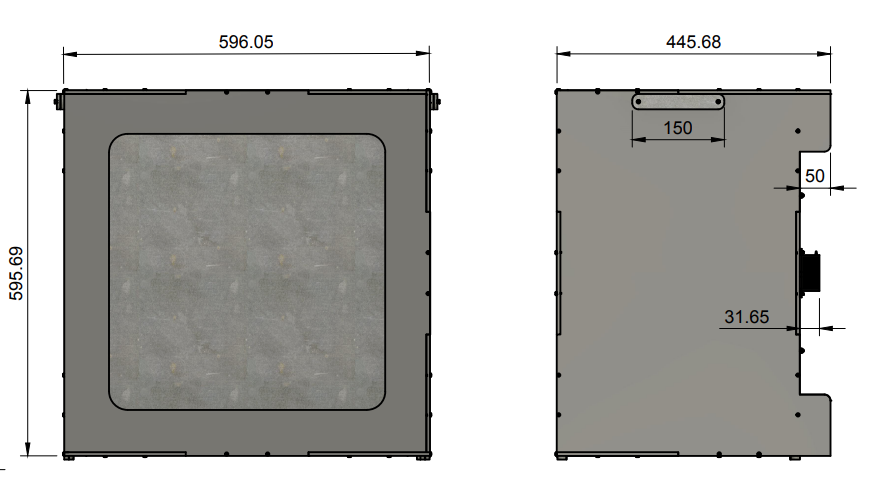

أبعاد صندوق دمج بيانات المستشعرات للأجهزة اللوحية

الشكل 2. أبعاد صندوق دمج بيانات أجهزة الاستشعار في الأجهزة اللوحية

مواصفات تصميم صندوق دمج بيانات أجهزة الاستشعار في الأجهزة اللوحية

في ما يلي وصف لمواصفات التصميم الخاصة بـ "صندوق دمج بيانات المستشعرات" للأجهزة اللوحية وحامل الجهاز اللوحي:

تصميم صندوق دمج بيانات المستشعرات للأجهزة اللوحية

  • يتوافق الحجم الكبير مع الأجهزة اللوحية التي تصل أبعادها إلى 12 بوصة (300 مم).
  • يدور الجهاز اللوحي على القرص الدوّار في الأسفل، ويتم تثبيت الرسم البياني أسفل اللوحة العلوية.
  • تتعامل أجهزة Servo مع وزن الجهاز اللوحي وتقتصر الحركات على مستوى واحد.
  • تساعد المصابيح المثبّتة فوق الجهاز اللوحي في إزالة "التظليل" أثناء التدوير.

تصميم حامل الجهاز اللوحي

  • حجم حامل الجهاز اللوحي: 500 مم × 500 مم
  • تثبّت مشابك القضبان ذات الخلفية المطاطية الأجهزة اللوحية في مكانها.
  • يتوافق مع الأجهزة اللوحية التي تصل أبعادها إلى 400 مم × 450 مم.
  • يوفر محرك مؤازر مزوّد بترس معدني مع كتلة مؤازرة دعمًا إضافيًا.

يوضّح الشكل التالي جهازًا لوحيًا مثبّتًا على حامل الجهاز اللوحي:

حامل الجهاز اللوحي

الشكل 3. حامل الجهاز اللوحي مع الجهاز اللوحي المثبّت عليه
