تتطلّب العديد من اختبارات مجموعة اختبار التوافق (CTS) لنظام التشغيل Android الخاصة بصوت USB في Android توصيل الأجهزة الطرفية لصوت USB بشكلٍ مباشر. ولهذا السبب، تم تنفيذ اختبارات إضافية لبرنامج CTS Verifier.
التسمية
في هذه الصفحة، يتم استخدام عبارةَي "الجهاز" و "الجهاز الملحق" بطريقة دقيقة جدًا:
- يشير الجهاز إلى جهاز Android.
- يشير الملحق إلى جهاز صوت USB خارجي يكون متصلاً بجهاز Android.
الأجهزة الملحقة المتوافقة
استخدِم الأجهزة الطرفية التالية لاختبارات أداة التحقّق من توافق معيار CTS في الصوت عبر USB.
واجهة صوتية USB
يجب توفُّر أحد هذه الأجهزة الملحقة لإجراء اختبار سمات تجهيزات USB الصوتية. ويمكن استخدامها أيضًا لاختبار "التشغيل" واختبار "التسجيل".
| واجهة صوتية USB (مثل PreSonus AudioBox 96) |
|
سماعة رأس USB
تستخدِم اختبارات أداة التحقّق من توافق الأجهزة مع معيار CTS ميزة "إعادة توجيه الصوت" لقياس وقت الاستجابة لأجهزة Android المزوّدة بسماعات رأس USB ورصد المشاكل في مسارات بيانات USB.
بسبب وقت الاستجابة المرتفع وميزة إلغاء الصدى التلقائية التي تحظر إشارة loopback، فإنّ العديد من محولات USB في السوق غير مناسبة لاختبار CTS Verifier. اطّلِع على الاقتراحات المتعلّقة بمحوِّل الصوت عبر USB للحصول على مزيد من المعلومات.
لا يتطلّب اختبار أزرار الصوت عبر USB في أداة التحقّق من توافق الأجهزة مع معيار CTS جهازًا خارجيًا معيّنًا لسماعة الرأس USB. يمكن أن يكون أيًّا ممّا يلي:
- سماعة رأس USB خارجية متوافقة مع مواصفات ملحقات سماعات الرأس USB لنظام التشغيل Android غالبًا ما تشير الشركة المصنّعة إلى هذه الملحقات للسماعة على أنّها "متوافقة مع Android".
- سماعة رأس تمثيلية متوافقة مع
مواصفات ملحقات سماعات الرأس المزوّدة بمنفذ USB لأجهزة Android ، متصلة بمحوّل صوت من USB إلى تمثيلي، مثل
محوّل سماعات الرأس الرقمي من USB-C إلى 3.5 ملم من Google
تشمل الأمثلة المعروفة على الأجهزة الملحقة المتوافقة لسماعات الرأس التناظرية: سمّاعات الأذن Bose SoundSport المخصّصة لأجهزة Samsung وAndroid، و سماعة UrbanEars Reimers Black Belt المخصّصة لسماعات الرأس التي تعمل بنظام التشغيل Android. يجب توصيل سماعات الرأس التناظرية بمنفذ USB في الجهاز باستخدام محوِّل USB إلى صوت.
في كلتا الحالتَين، يجب أن يُنشئ الزر رموز مفاتيح افتراضية لكلّ من الأزرار الثلاثة المطلوبة (رفع مستوى الصوت، خفض مستوى الصوت، تشغيل/إيقاف مؤقت) لكي ينجح الاختبار. يُرجى الرجوع إلى قسم "تعيين البرامج" في مواصفات ملحق سماعة الرأس USB لأجهزة Android للحصول على رموز المفاتيح الافتراضية.
| سماعة رأس USB |
|
الأجهزة الإضافية المطلوبة
كابلات توصيل (للربط) كابلان قصيران من ¼" ذكر إلى ¼" ذكر ل توصيل النواتج بمدخلات USB
| كابلات تصحيحية من ¼" ذكر إلى ¼" ذكر |
|
كابل جهاز USB ملحق
| يربط هذا الكابل (الذي يأتي عادةً مع الجهاز الملحق) الجهاز الملحق بصوت USB بالجهاز المضيف. |
|
محوِّل USB "On The Go" (OTG)
| يجب استخدام محوِّل USB On The Go (OTG) لتوصيل الجهاز الطرفي بجهاز Android بشكلٍ مباشر وتوجيه جهاز Android إلى تولّي دور "المضيف". |
|
سماعات رأس تمثيلية لمراقبة إخراج واجهة الصوت USB من أجل اختبار التشغيل
| مجموعة من سماعات الرأس التناظرية |
|
الاختبارات
في كل اختبار، حدِّد نجاح الاختبار من خلال النقر على زر اختبار اجتياز (علامة اختيار). وبخلاف ذلك، حدِّد تعذُّر الاختبار من خلال النقر على زر تعذُّر الاختبار (علامة تعجب).
اختبار السمات
ملخص
يتحقّق هذا الاختبار من أنّ السمات، بما في ذلك معدّلات أخذ العينات المسموح بها وإعدادات القناة وتنسيقات العينات، تتطابق مع مجموعة السمات المعروفة مسبقًا للجهاز.
معالجة
بعد تشغيل الاختبار من القائمة الرئيسية، عليك توصيل جهاز صوتي USB. إذا كانت السمات متطابقة، يتم تفعيل الزر اجتياز الاختبار (علامة ).
| انقر على اختبار سمات جهاز USB الصوتي الطرفي. |
|
| يتم عرض ملخّص للتعليمات. |
|
| شاشة "الربط المُسبَق" |
|
| جهاز صوت USB ملحق متصل بجهاز Android باستخدام كابل الجهاز الملحق ومحوِّل OTG |
|
| شاشة ما بعد الاتصال |
|
تشغيل الاختبار
ملخص
يتحقّق هذا الاختبار من أنّ تشغيل الصوت يعمل بشكل سليم. ويتم ذلك من خلال إنشاء نغمة اختبارية بتردد 1 كيلوهرتز وعرضها بصوت استيريو (قناتان) على جهاز الصوت الملحق عبر USB.
معالجة
بعد بدء الاختبار من القائمة الرئيسية، عليك توصيل واجهة ملف صوتي USB ، بما في ذلك سماعة الرأس التناظرية، بمقبس إخراج سماعة الرأس على واجهة للتتبّع.
اضغط على زر تشغيل. إذا تم سماع نغمة الاختبار في كلٍّ من قناةَي السماع في سماعة الرأس، يُرجى الإشارة إلى اجتياز الاختبار من خلال النقر على زر اجتياز اختبار (علامة اختيار). إذا لم تشغّل إحدى القناتَين أو كلتاهما النغمة، حدِّد تعذُّر الاختبار من خلال النقر على زر تعذُّر الاختبار (علامة تعجب).
الملاحظات
| اختَر اختبار تشغيل جهاز USB الصوتي الملحق. |
|
| يتم عرض ملخّص للتعليمات. |
|
| شاشة "الربط المُسبَق" |
|
|
وصِّل الجهاز الملحق للصوت عبر USB بجهاز Android.
يتم توصيل سماعات الرأس بمقبس إخراج سماعات الرأس في واجهة USB الصوتية للتتبّع. |
|
| شاشة ما بعد الاتصال |
|
اختبار التسجيل (التسجيل المتكرّر)
ملخص
يتحقق هذا الاختبار من عمل تسجيل الصوت من خلال توليد نغمة في مخرجات واجهة الصوت USB، ثم توجيهها من خلال أسلاك الربط إلى مدخلات الجهاز الملحق للصوت USB.
معالجة
بعد تشغيل الاختبار من القائمة الرئيسية، عليك توصيل واجهة USB الصوتية. وصِّل مخرجات الإشارة التناظرية بمدخلاتها باستخدام كابلات الربط. اضغط على زر تسجيل محتوى مكرّر. إذا كانت كلتا قناتَي نغمة الاختبار المسجّلة معروضتَين في العرض أدناه، يُرجى الإشارة إلى اجتياز الاختبار من خلال النقر على زر اجتياز الاختبار (علامة اختيار). إذا لم يتم عرض أي من قناتَي الاختبار أوكليهما، حدِّد تعذُّر الاختبار من خلال النقر على زر تعذُّر الاختبار (علامة تعجب).
الملاحظات
تأكَّد من توصيل كل من مقبسَي الإدخال والإخراج بشكل صحيح في الجهاز الملحق. اضبط مستويات الإدخال لعرض الإشارة المسجّلة بشكلٍ صحيح.
| اختَر اختبار تسجيل جهاز USB الصوتي الملحق. |
|
| يتم عرض ملخّص للتعليمات. |
|
| شاشة "الربط المُسبَق" |
|
| واجهة صوت USB مع ميزة "إعادة البث" متصلة بجهاز Android |
|

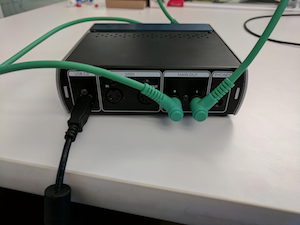

| نقاط الربط في الجهة الخلفية من واجهة الصوت USB |
|

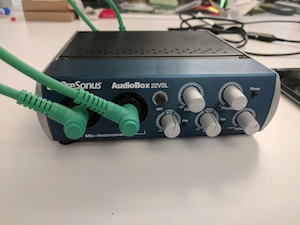

| نقاط الربط على الجهة الأمامية لواجهة USB الصوتية |
|
| شاشة ما بعد الاتصال |
|

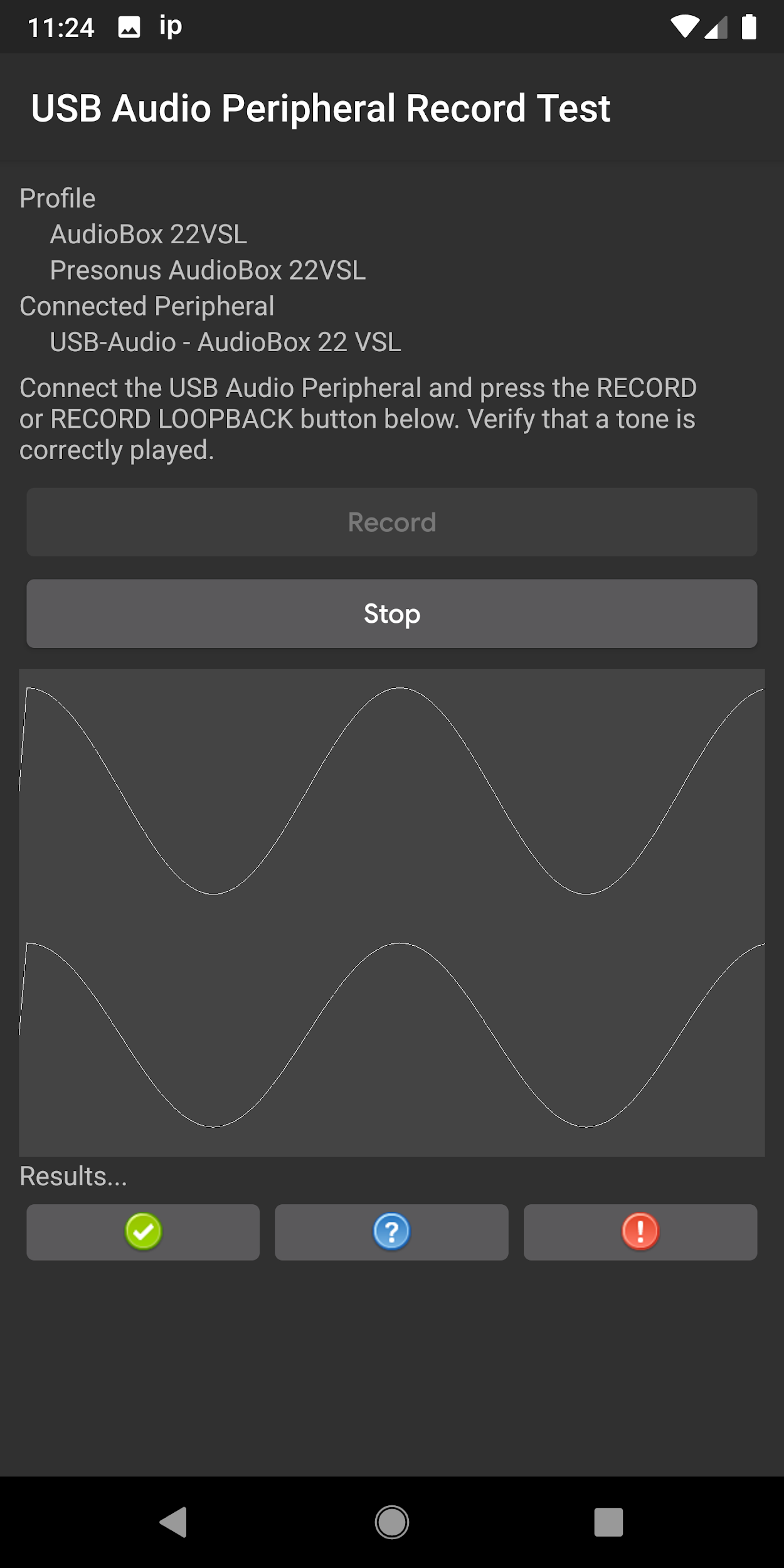

| شاشة ما بعد الربط، مع تشغيل اختبار التسجيل |
|
اختبار أزرار سماعة الرأس
ملخص
يتحقّق هذا الاختبار من أنّه يتم التعرّف بشكل صحيح على أزرار الوسائط/النقل في سماعة الرأس المقترَحة.
معالجة
بعد تشغيل الاختبار من القائمة الرئيسية، عليك توصيل سماعة الرأس USB بالجهاز. اضغط على كل زر من أزرار الوسائط/النقل (تشغيل، وإيقاف مؤقت، ورفع مستوى الصوت، وخفض مستوى الصوت) على سماعة الرأس. وعند التعرّف على كل عنصر، سيتم التعرّف عليه في لوحة الاختبار. عند التعرّف على جميع الأزرار، يتم تفعيل زر اجتياز الاختبار (علامة اختيار). انقر على الزر اجتياز الاختبار للإشارة إلى النجاح. إذا لم يتم التعرّف على المجموعة الكاملة من buttons ، حدِّد تعذُّر الاختبار من خلال النقر على زر تعذُّر الاختبار (علامة تعجب).
الملاحظات
|
سماعة الرأس USB الملحقة المتصلة بجهاز Android
لاحِظ محوِّل OTG. |
|
| اختَر USB Audio Peripheral Buttons Test (اختبار أزرار الجهاز الملحق للصوت عبر USB). |
|
| يتم عرض ملخّص للتعليمات. |
|
|
الجهاز الملحق متصل، ولكن لم يتم التعرّف على أي أزرار (حتى الآن).
يُرجى العِلم أنّه يتم الإشارة إلى الأزرار المتوقّعة (المعروفة في ملف الجهاز الشخصي) بنص أبيض، ويتم عرض الأزرار التي ليست جزءًا من الجهاز الطرفي للاختبار بنص رمادي. |
|
| تم توصيل الجهاز الملحق وتم التعرّف على الأزرار المتوقعة |
|
اقتراحات بشأن محولات الصوت بمنفذ USB
يسرد هذا القسم المحوِّلات المقترَحة من النوع USB-C إلى 3.5 مم، والتي تم اختبارها من حيث الوظائف باستخدام اختبارَي OboeTester و CTS Verifier.
| الشركة المصنّعة | رقم تعريف المورّد | معرّف المنتج | المتجر |
| Google
يُرجى العِلم أنّه لم يعُد يتم تصنيع محوِّل USB من Google، كما أنّه غير متوفّر في "متجر Google Play". |
0x18D1 | 0x5034 | Walmart |
|
|
||
| Xumee | 0x0BDA | 0x4BE2 | Amazon |
|
|||
| Moshi | 0x282B | 0x0033 | Amazon وMoshi |
|
|||
| Anker
عند قياس وقت الاستجابة باستخدام اختبارات أداة التحقّق من التوافق (CTS Verifier)، يكون وقت استجابة محوِّل Anker أعلى من وقت استجابة جهاز Google بمقدار 3.23 ملي ثانية. |
0x0572 | 0x1B08 | Amazon |
|
|||
| TTGK Realtek ALC5686 | 0x0BDA | 0x4BD1 | Amazon |
|
|||
