Testausrüstung einrichten

Schließen Sie die Testgeräte an und konfigurieren Sie sie. Für den Test des Testgeräts (Device Under Test, DUT) ist folgende Hardware erforderlich:

Die folgenden Abbildungen veranschaulichen die Konfiguration des Testsystems:

Testsystem – Diagramm 1

Abbildung 1: Systemdiagramm testen (Seitenansicht)

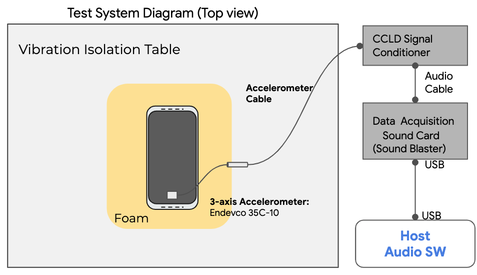

Testsystem – Diagramm 2

Abbildung 2. Systemdiagramm testen (Draufsicht)

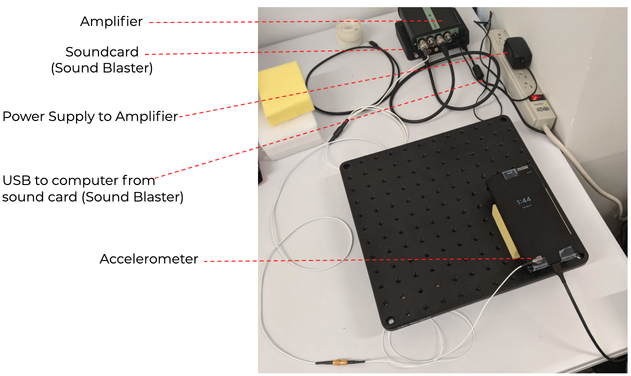

Foto des Testsystems

Abbildung 3: Foto des Testsystems

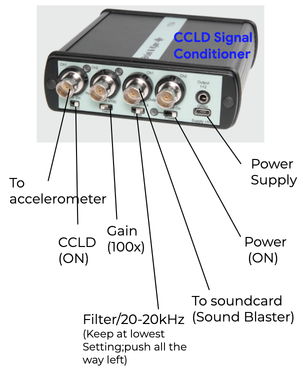

CCLD-Signalvorbereitung

Abbildung 4 CCLD-Signalvorbereitung
