Pemverifikasi CTS kerangka audio

Rangkaian pengujian audio ini memerlukan campur tangan manusia dan beberapa perangkat keras eksternal, termasuk dongle loopback audio , adaptor atau antarmuka USB-ke-analog, mikrofon referensi USB , dan speaker eksternal .

Untuk mengakses tes di halaman ini, ikuti petunjuk di Petunjuk umum .

Tes latensi loopback

Tes Latensi Loopback Audio mengukur total waktu mulai dari pembuatan sinyal audio hingga pendeteksian sinyal yang sama. Pengukuran waktu ini digunakan sebagai proksi untuk mengukur latensi sistem audio secara keseluruhan .

Latensi diukur melalui beberapa jalur data, termasuk: * speaker ke mikrofon, * Output audio USB ke input, * Output analog 3,5 mm ke input jika perangkat mendukungnya.

Pilih periferal

Jika perangkat memiliki jack headset analog 3,5 mm maka Anda memerlukan dongle loopback audio atau "plug". Ini berisi elektronik yang merutekan sinyal output audio kembali ke input audio.

Steker loopback audio

Gambar 1. Steker loopback audio

Untuk menguji USB, Anda memiliki dua pilihan. Anda dapat menggunakan dongle loopback audio yang terhubung ke adaptor USB-ke-analog, yang ditunjukkan di sini:

Steker loopback audio terhubung ke adaptor USB-ke-analog

Gambar 2. Steker loopback audio tersambung ke adaptor USB-ke-analog

Atau Anda dapat menggunakan antarmuka audio USB dengan kabel yang menghubungkan output ke input.

Petunjuk berikut untuk perangkat Presonus AudioBox USB 96: * Hubungkan konektor Input 1 ke Main Out L. * Hubungkan konektor Input 2 ke Main Out R. * Atur kenop Input 1 agar lurus ke atas. * Atur kenop Input 2 agar lurus ke atas. * Atur kenop Phones ke 0. * Atur kenop Mixer ke paling kanan untuk Playback. * Atur kenop Utama sekitar 45 derajat ke kiri lurus ke atas (sekitar pukul 10:30 pada tampilan jam).

Antarmuka audio USB, depan

Gambar 3. Antarmuka audio USB dengan pengaturan yang benar

Antarmuka audio USB, atas

Gambar 4. Antarmuka audio USB ditunjukkan dari atas dengan koneksi yang benar.

Jalankan tes

Setelah menyiapkan periferal pilihan Anda, jalankan Tes Latensi Loopback Audio untuk melakukan pengukuran latensi loopback di semua jalur yang didukung oleh DUT:

  1. Uji speaker internal ke mikrofon internal (rute speaker/mikrofon):

    • Lakukan tes ini di ruangan yang tenang.

    • Letakkan DUT rata di atas meja. Jika DUT ada dalam sebuah case, Anda mungkin perlu menghapus case tersebut.

    • Ketuk Mulai untuk rute Speaker/Mik. Serangkaian semburan kebisingan diputar, dan di akhir proses pengujian, hasilnya ditampilkan pada tampilan rute Speaker/Mic. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

  2. Uji jack headset analog. (Jika DUT tidak memiliki jack headset analog, lewati langkah ini.)

    • Masukkan steker loopback ke jack headset analog pada DUT. Ini akan mengaktifkan tombol Start untuk rute ini.
    • Ketuk Mulai . Rangkaian ledakan kebisingan yang sama disalurkan melalui jack headset dan latensi diukur. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

  3. Uji port USB. (Jika DUT tidak memiliki port USB yang mengimplementasikan mode host USB, lewati langkah ini.)

    • Hubungkan perangkat loopback USB (adaptor dan konektor loopback ATAU antarmuka USB dengan kabel loopback yang sesuai) ke DUT.
    • Ketuk Mulai . Rangkaian ledakan kebisingan yang sama disalurkan melalui adaptor/antarmuka USB dan latensi diukur. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

  4. Laporkan hasilnya:

    • Jika semua rute memenuhi kriteria yang tercantum dalam CDD Android , tandai pengujian tersebut sebagai lulus.
    • Jika ada rute yang tidak memenuhi kriteria, tandai pengujian tersebut sebagai gagal.

Tes garis frekuensi audio

Pengujian ini menggunakan dongle loopback audio untuk mengkarakterisasi output audio jalur kiri dan kanan dari jack analog 3,5 mm. Ia menggunakan umpan balik mikrofon dari steker untuk menangkap audio dan menghitung respons frekuensi untuk setiap saluran.

Kriteria sederhana untuk energi minimum yang diharapkan di setiap pita (dari empat) diterapkan untuk setiap saluran.

Untuk menjalankan tes ini:

  1. Ikuti petunjuk Umum untuk mengakses tes.

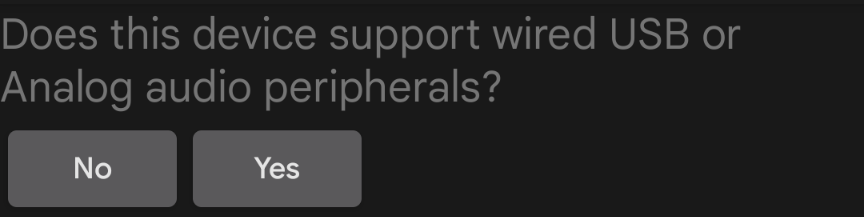

  2. Ketuk YA atau TIDAK untuk melaporkan apakah perangkat memiliki port headset fisik. Jika tidak, tandai tes tersebut sebagai lulus.

    garis frekuensi audio

  3. Hubungkan konektor loopback ke konektor headset (lihat Tes latensi loopback ).

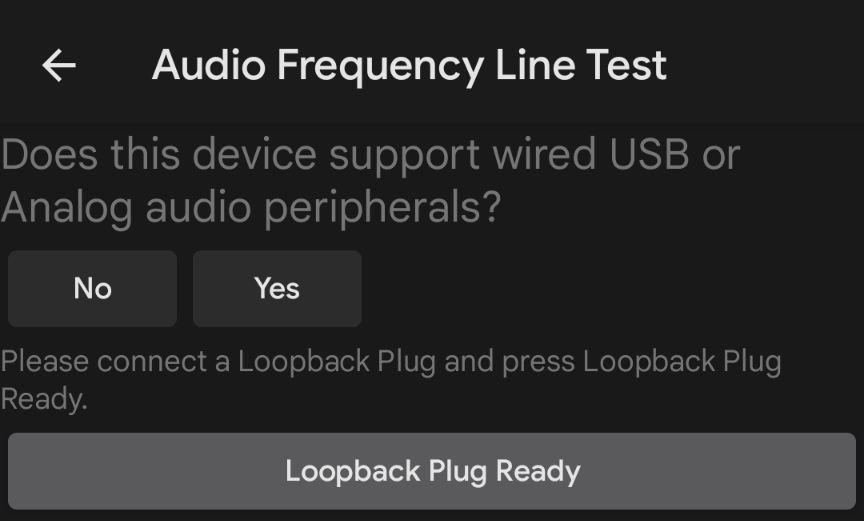

  4. Ketuk LOOPBACK PLUG SIAP .

    colokan loopback siap

  5. Ketuk UJI dan tunggu hingga tes selesai.

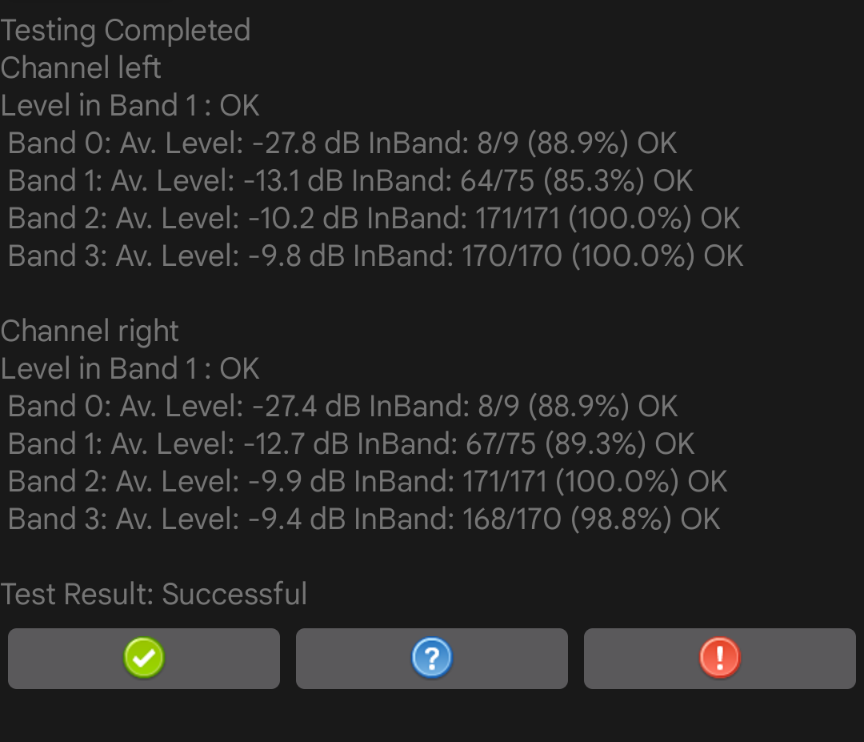

  6. Ketika tes selesai, lihat dan hasilnya di layar tes.

    pengujian selesai

  7. Laporkan tes yang lulus dengan menekan tombol tanda centang hijau, atau tes gagal dengan menekan tombol X merah.

Tes speaker frekuensi audio

Tes ini menggunakan sinyal yang ditangkap oleh mikrofon referensi USB eksternal untuk menilai respons frekuensi speaker.

Mikrofon referensi menghasilkan respons audio yang datar dan tidak berwarna. Mikrofon ini sering digunakan untuk peralatan analisis dan pengukuran.

Karakteristik mikrofon referensi minimum yang disarankan:

  • Respon frekuensi datar pada rentang 100 Hz - 20 kHz: +/- 2 dB S/N ransum 70 dB (berbobot A)
  • Rasio THD @ 1000 Hz kurang dari 1% pada 127 dB SPL

Mikrofon yang direkomendasikan mencakup mikrofon kalibrasi pengukuran USB miniDSP dan Mikrofon Pengukuran USB Dayton Audio UMM-6 .

Untuk menjalankan tes:

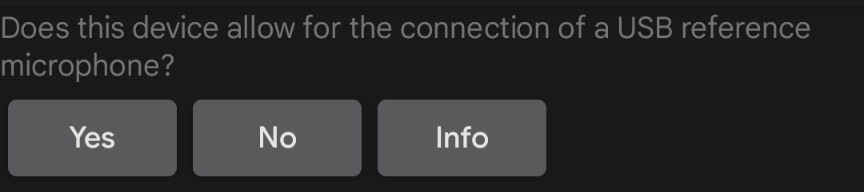

  1. Hubungkan mikrofon referensi USB ke DUT dan letakkan mikrofon 20 cm dari DUT dan tegak lurus dengan bagian tengah layar.

    perangkat yang sedang diuji

  2. Ketuk MIKROFON REFERENSI USB SIAP .

    mikrofon sudah siap

  3. Ketuk UJI dan tunggu hingga tes selesai.

  4. Ketika tes selesai, lihat dan hasilnya di layar tes.

  5. Laporkan tes yang lulus dengan menekan tombol tanda centang hijau, atau tes gagal dengan menekan tombol X merah.

Tes mikrofon frekuensi audio

Pengujian ini memerlukan speaker eksternal untuk sumber suara white noise dan mikrofon referensi USB untuk mengkalibrasi mikrofon internal DUT. Speaker tidak perlu memiliki respons frekuensi “datar”, namun memerlukan jangkauan yang baik dari frekuensi rendah (100 Hz) hingga frekuensi tinggi (20 kHz).

Untuk menjalankan tes:

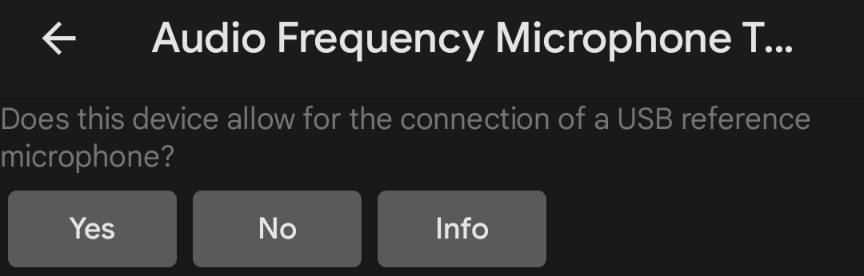

  1. Laporkan apakah DUT memiliki port output audio fisik. Jika tidak, tandai tes tersebut sebagai lulus.

    tes mikrofon audio

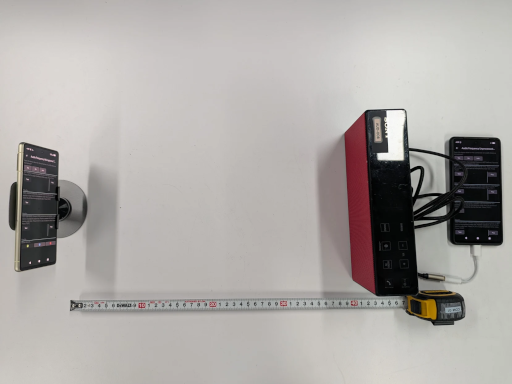

  2. Posisikan speaker 40 cm tegak lurus dengan bagian tengah layar DUT.

    perangkat yang sedang diuji

  3. Hubungkan speaker eksternal ke DUT menggunakan konektor headphone atau line out. Cabut mikrofon USB apa pun yang terhubung ke DUT.

  4. Ketuk SPEAKER EKSTERNAL SIAP .

    pengujian sedang berlangsung

  5. Ketuk UJI 1 dan tunggu hingga tes selesai. Ketika tes selesai, hasilnya ditampilkan di layar tes.

    hasil tes

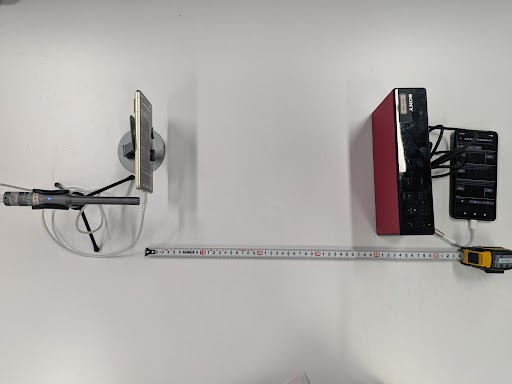

  6. Hubungkan mikrofon referensi USB ke DUT. Jaga agar speaker eksternal tetap terhubung dan posisikan mikrofon di sebelah mikrofon internal DUT, mengarah ke speaker eksternal.

    posisi perangkatposisi mikrofon

  7. Ketuk MIKROFON REFERENSI USB SIAP .

    mikrofon siap

  8. Ketuk UJI 2 dan tunggu hingga tes selesai. Ketika tes selesai, hasilnya ditampilkan di layar tes.

    pengujian selesai

  9. Catat hasil tesnya.

Tes frekuensi audio yang belum diproses

Tes ini memerlukan pengukur tingkat tekanan suara (SPL) selain mikrofon referensi USB dan speaker eksternal.

Jika DUT memiliki definisi untuk fitur Frekuensi Audio yang Belum Diproses, semua bagian pengujian ini harus lulus. Jika DUT tidak mendefinisikan fitur ini, pengujian dapat lulus meskipun tidak semua bagian lulus.

Untuk menjalankan tes:

  1. Hubungkan speaker eksternal ke DUT menggunakan konektor headphone atau line out. Cabut mikrofon USB apa pun yang terhubung ke DUT.

    Photo of DUT setup

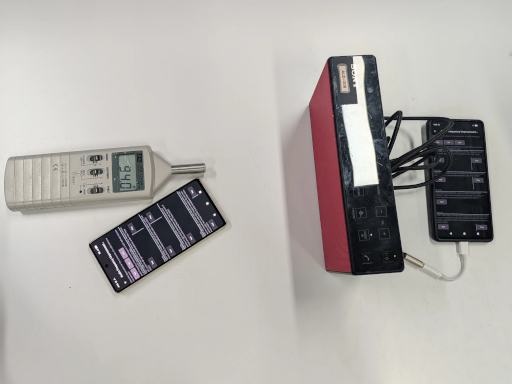

  2. Untuk melakukan tes nada:

    1. Ketuk MAINKAN .
    2. Gerakkan SPL meter di depan speaker hingga mendeteksi tingkat tekanan suara SPL 94 dB.

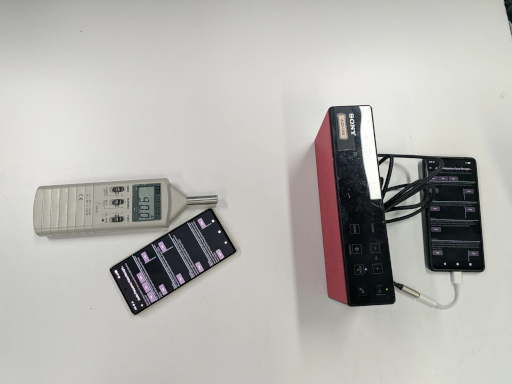

    Photo of test tone setup

    1. Gerakkan SPL meter maju mundur searah lurus dari speaker Searah lurus dari speaker. Catat lokasi ini.

    Photo of SPL meter placement

    1. Pindahkan DUT dan letakkan mikrofon di lokasi yang kira-kira sama dengan yang ditemukan pada langkah sebelumnya.
    2. Ketuk UJI . DUT melakukan pengambilan audio singkat dan secara otomatis menghentikan pemutaran. Jika perlu, Anda juga dapat menghentikan pemutaran dengan mengetuk BERHENTI .

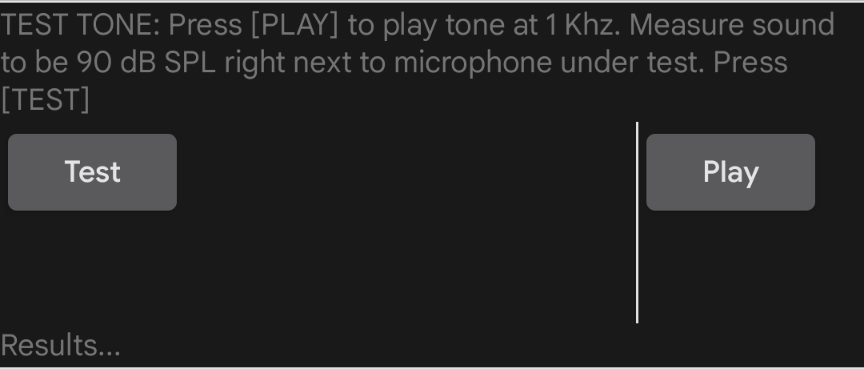

Screenshot of audio capture

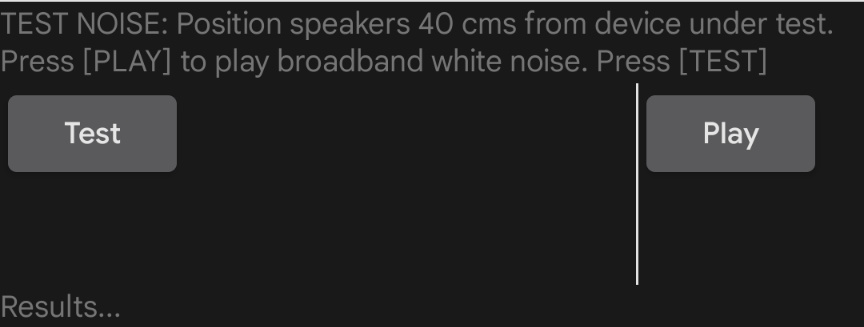

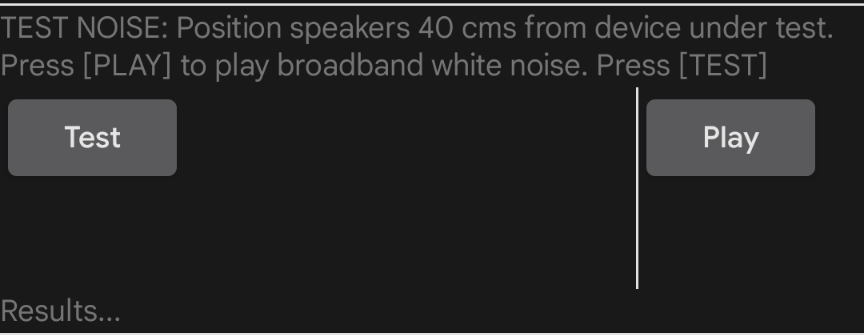

  1. Untuk melakukan uji kebisingan:

    1. Posisikan speaker tegak lurus dengan bagian tengah layar DUT dan berjarak 40 cm.

      Photo of speaker placement

    2. Ketuk MAINKAN .

    3. Ketuk UJI dan tunggu hingga tes selesai. Pemutaran berhenti secara otomatis ketika tes selesai.

      Screenshot of running test

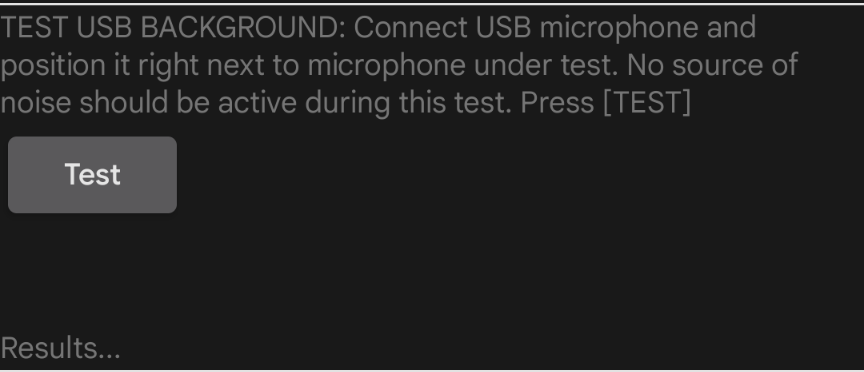

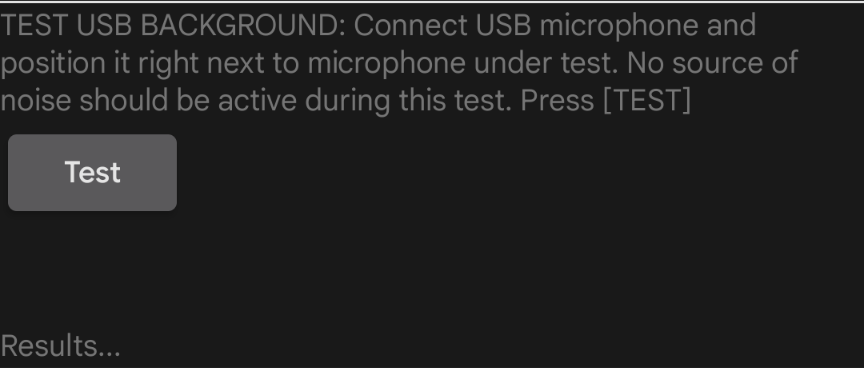

  2. Untuk menguji latar belakang USB:

    1. Hubungkan mikrofon Referensi USB ke DUT dan posisikan dekat dengan mikrofon internal DUT.
    2. Ketuk UJI . Ini menjalankan tes singkat dan menampilkan hasilnya di layar.

Photo of USB reference mikeScreenshot of running test

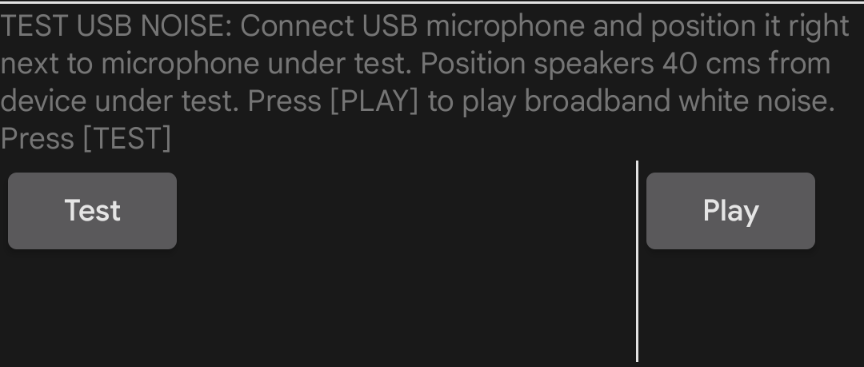

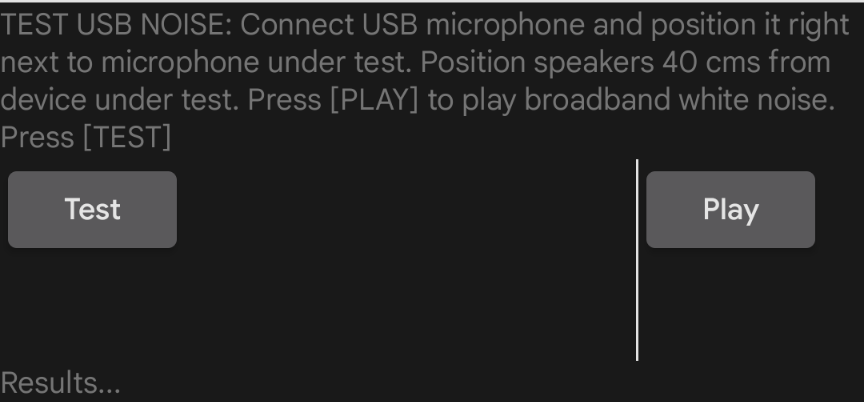

  1. Untuk menguji kebisingan USB:

    1. Tempatkan mikrofon USB pada posisi yang sama seperti pada pengujian sebelumnya.
    2. Ketuk MAINKAN . Speaker memutar kebisingan broadband.
    3. Ketuk UJI . Ini menjalankan tes singkat dan menampilkan hasilnya di layar.

  2. Lihat hasil untuk keempat bagian tes. Ulangi bagian sesuai kebutuhan.

    Test results

  3. Laporkan tes yang lulus dengan menekan tombol tanda centang hijau, atau tes gagal dengan menekan tombol X merah.
