Bu sayfada, CTS Verifier'da (CTS-V) ses testlerini çalıştırmayla ilgili genel talimatlar, gerekli test ekipmanları ve test paketi eşlemesi yer almaktadır.
Genel talimatlar
Aşağıdaki prosedürler tüm testler için geçerlidir:
- Test kurulumu: Her test için test edilen cihaz (DUT) gerekir. Bu cihaz, test ettiğiniz Android destekli cihazdır. Ayrıca, DUT'ta çalışan Android OS sürümüyle ilişkili bir CTS-V sürümü de yüklü olmalıdır. CTS-V şartları ve kurulumu hakkında daha genel bilgi için CTS Verifier'ı kullanma başlıklı makaleyi inceleyin.
Test bilgileri: Ses CTS-V testi çalıştırmak için CTS-V uygulamasını başlatın ve ardından CTS Verifier test listesinden tercih edilen testi seçin. Bir testi ilk kez açtığınızda, o testle ilgili aşağıdaki bilgileri içeren bilgi paneli gösterilir:
- Testin amacı
- Protokolü test et
- Gerekli çevre birimleri
- İlgili CDD bölümüne referans
Bilgi panelini kapatmak için Tamam'a dokunun. Test sırasında bilgi panelini istediğiniz zaman görüntülemek için ? simgesine dokunun. tıklayın.
Test çalıştırmaları: Her ses testini çalıştırmak için bu bölümdeki teste özel talimatları kullanın.
- Test başarılı olduğunda onay işareti Geç düğmesi etkinleştirilir. Başarılı bir testi kaydetmek için bu düğmeye dokunun. Bazı testlerde, düğmelerin en alt sırasının yakınında GEÇTİ mesajı da gösterilir.
- X düğmesine dokunarak başarısız testleri kaydedin.
İsteğe bağlı ve özelliklere göre kısıtlanmış testler: Test edilen cihaz, bir test (veya belirli bir test rotası) için gerekli donanım bağlantı noktasını ya da sistem özelliğini beyan etmediğinde CTS-V, "Atlanabilir veya Zorunlu Değil" mesajı gösterir (veya desteklenmeyen rotayı atlar) ve Başarılı düğmesini otomatik olarak etkinleştirir.
Birçok CTS-V ses testi bağımsızdır ve doğrudan uygulamada tam talimatlar sağlar (? simgesine dokunun). düğmesini tıklayın). Bu bölümdeki kılavuzlarda, harici donanım kurulumları, kalibrasyon panelleri veya çevre birimi yapılandırmaları gerektiren testler ele alınmaktadır.
Test ekipmanları ve yaygın paneller
CTS-V ses testlerinde aşağıdaki test ekipmanları ve paylaşılan yapılandırma panelleri kullanılır:
- Bağımsız DUT (yerleşik hoparlör ve mikrofon): Sessiz bir ortamda cihazın dahili hoparlörlerini ve mikrofonlarını kullanır (harici donanım gerekmez).

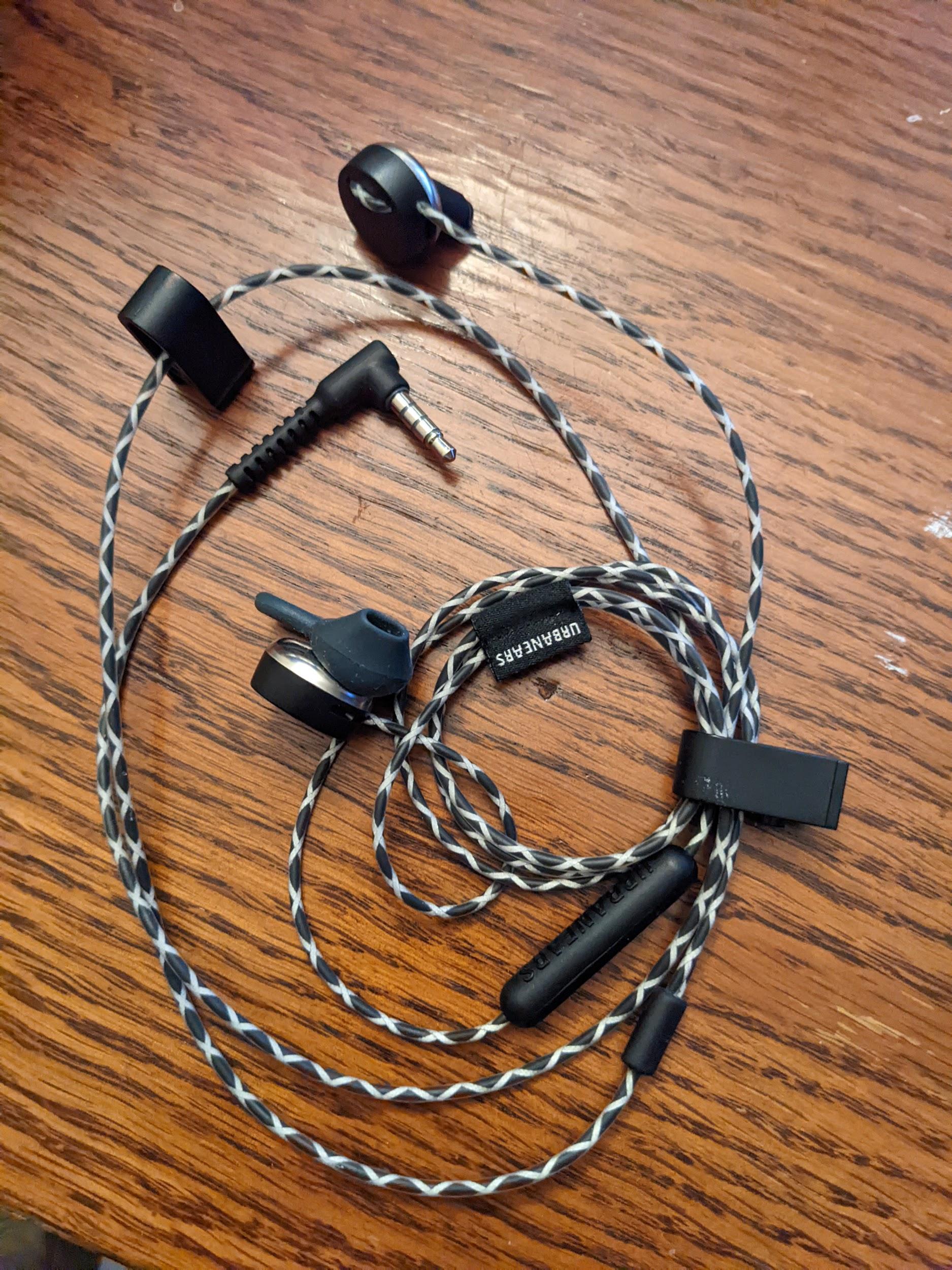

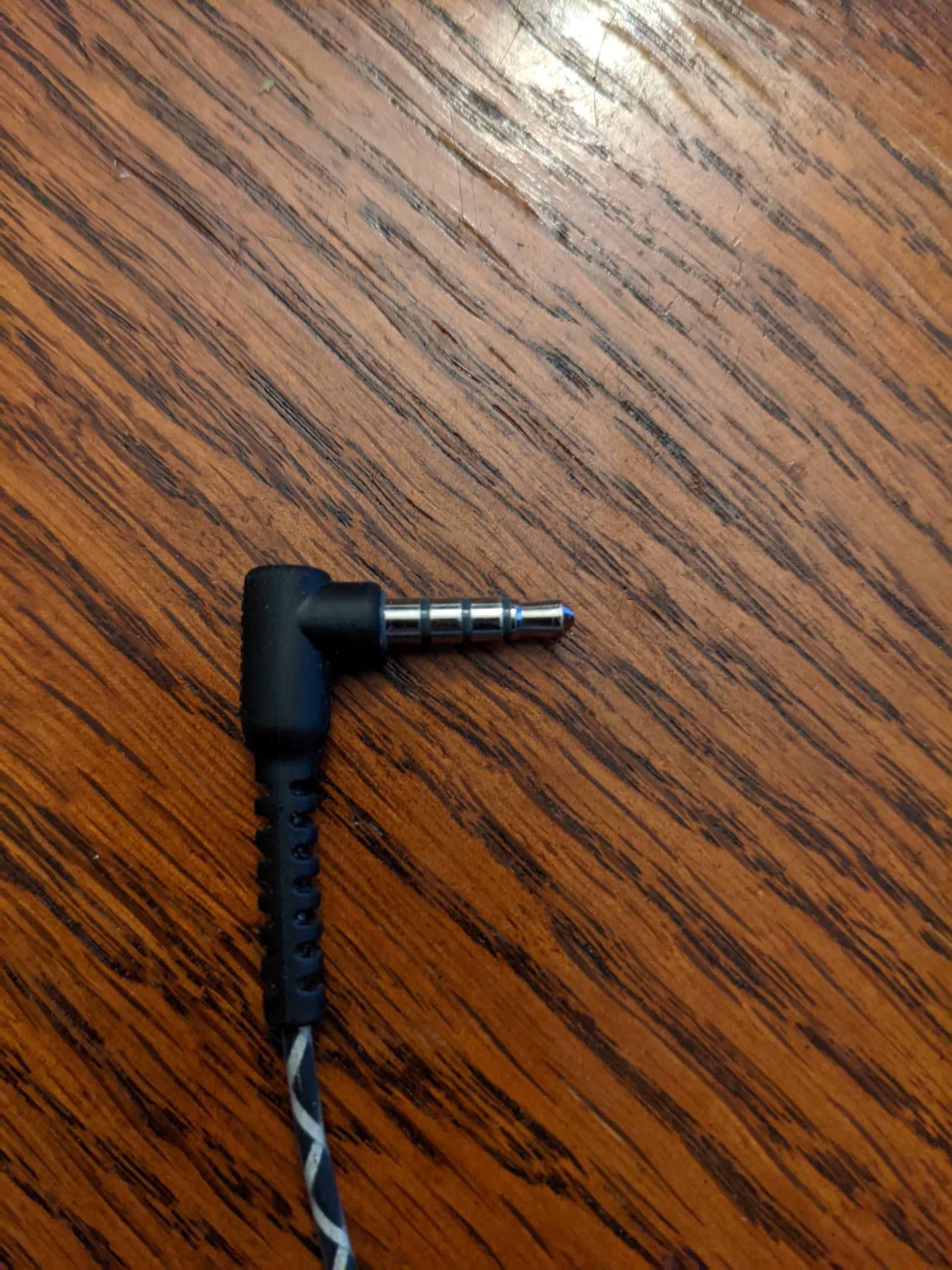

- 3,5 mm analog mikrofonlu kulaklık: Mikrofonu ve kablo üzerinde medya düğmeleri olan standart kablolu 4 iletkenli 3,5 mm mikrofonlu kulaklık (mikrofonlu kulaklık fişi ve tuş kodu algılama için kullanılır).
- Ses loopback fişi: Kulaklık çıkışını doğrudan mikrofon girişine yönlendiren 3,5 mm TRRS loopback fişi.
- USB - analog mikrofonlu kulaklık adaptörü: USB dijital ses sinyalini standart 3,5 mm analog jaka dönüştürür (3,5 mm analog mikrofonlu kulaklık veya ses loopback fişiyle kullanılır).
- USB ses arayüzü: 1/4 inç bağlantı kabloları (geri döngü için) ve bir USB OTG adaptörü ile bağlanan harici çok kanallı USB ses arayüzü.
- Çok kanallı USB ses çevre birimleri: 4 kanallı giriş testi için Y ayırıcı veya 1/4 inç yama kabloları olan 4 girişli/4 çıkışlı USB ses arayüzü (ör. Zoom AMS-44 veya Focusrite Scarlett 4i4) ve 8 kanallı çıkış testi için 6 yönlü stereo ses karıştırıcı (veya 4 kanallı ses anahtarı) ve 3,5 mm breakout kabloları olan 7.1 kanallı USB ses adaptörü (ör. Vantec NBA-200U).
- MIDI çevre birimleri: USB MIDI çevre birimi (standart 5 pimli DIN MIDI loopback kablosuyla), Bluetooth LE (BLE) MIDI cihazı veya sanal MIDI sentezleyici uygulaması.
- Yardımcı cihaz: Yakın ultrason frekanslarını çalabilen ve kaydedebilen, kalibre edilmiş ikinci bir Android cihaz.
- Baş takibi cihazı: Üç boyutlu ses baş takibi kulaklığı veya hareket testi düzeneği.
- Paylaşılan CTS-V kullanıcı arayüzü panelleri:
- Ses loopback kalibrasyon paneli: Bağımsız, 3,5 mm analog ve USB loopback testlerinde, test çalıştırmadan önce çıkış ve giriş sinyal seviyelerini kalibre etmek için kullanılır.
- Ses sistemleri paneli: Cihaz keşfi ve yönlendirme özelliklerini doğrulamak için bağlı ses girişi ve çıkışı çevre birimlerini gösterir.
Teste göre gerekli test ekipmanı
Aşağıdaki tabloda, belgelenmiş her CTS-V ses test paketi tarafından kullanılan test ekipmanları ve paylaşılan paneller listelenmiştir:
| Ses testi ve rehberi | Bağımsız (yerleşik hoparlör ve mikrofon) | 3,5 mm mikrofonlu kulaklık | Ses loopback fişi | USB-analog adaptör | USB ses arabirimi | Diğer ekipmanlar | Sık kullanılan paneller |
|---|---|---|---|---|---|---|---|
| Ses veri yolu testleri | Evet (hoparlör ve mikrofon rotası) | — | Evet (analog jak rotası) | Evet (USB adaptör yolu) | Evet (USB arayüzü rotası) | — | Ses loopback kalibrasyonu, Ses sistemleri |
| Ses frekansı testleri | — | — | Evet (sıklık çizgisi) | — | — | Harici hoparlör, USB referans mikrofonu, SPL ölçer | — |
| Ses iş yükü testi | Evet | - | - | - | - | - | — |
| Temel ses sistemi işlevselliği testleri | — | Evet | İsteğe bağlı | İsteğe bağlı | İsteğe bağlı | — | — |
| Baş takibi gecikmesi testi | — | - | - | - | — | Baş takibi cihazı veya test düzeneği | — |
| Gecikme uygunluk testleri | Evet | — | Evet (loopback gecikmesi) | Evet (geri döngü gecikmesi) | Evet (geri döngü gecikmesi) | — | Ses loopback kalibrasyonu, Ses sistemleri |
| MIDI testleri | Evet (sanal MIDI) | — | - | — | Evet (MIDI jakları var) | MIDI kablosu, BLE MIDI cihazı | — |
| Çok kanallı giriş ve çok kanallı çıkış testleri | — | - | - | — | Evet (4 girişli ve 4 çıkışlı USB arayüzü) | 7.1 USB ses adaptörü, 6 yollu stereo mikser (veya 4 kanallı anahtar), Y ayırıcı kablolar | Ses loopback kalibrasyonu, Ses sistemleri |
| Çok kanallı miksaj testi | Evet (mikrofon ve hoparlör yolu) | — | Evet (analog jak rotası) | Evet (USB adaptör yolu) | Evet (USB arayüzü rotası) | — | Ses loopback kalibrasyonu, Ses sistemleri |
| Ultrasona yakın testler | Evet | - | - | - | — | Yardımcı Android destekli cihaz | — |
| Profesyonel ses testi | Evet | - | - | - | - | - | — |
| USB ses testleri | — | Evet (USB adaptörüyle) | — | Evet | Evet | Bağlantı kabloları, USB OTG adaptörü | — |
Ses testi endeksi
Aşağıdaki tabloda, her bir test kılavuzu kategorisinde yer alan ayrı CTS-V ses testleri ve her bir testin ne zaman gerekli olduğu listelenmiştir:
| Test kılavuzu | Bireysel CTS-V testi | Gerektiğinde |
|---|---|---|
| Ses verisi yolları testleri | Ses veri yolları analog jak testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve 3, 5 mm analog kulaklık jakı |
| Ses verisi yolları, hoparlör ve mikrofon testi | FEATURE_AUDIO_OUTPUT ve FEATURE_MICROPHONE |
|
| Ses veri yolları USB testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve USB ses arabirimi veya mikrofonlu kulaklık desteği |
|
| Ses frekansı testleri | Ses frekansı hattı testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve 3, 5 mm analog kulaklık jakı |
| Ses frekansı hoparlör testi | FEATURE_AUDIO_OUTPUT, FEATURE_USB_HOST ve USB referans mikrofon desteği |
|
| Ses frekansı mikrofon testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE, FEATURE_USB_HOST ve USB referans mikrofon desteği |
|
| İşlenmemiş ses frekansı testi ve ses tanıma testi | FEATURE_MICROPHONE, FEATURE_USB_HOST ve USB referans mikrofon desteği (işlenmemiş ses için PROPERTY_SUPPORT_AUDIO_SOURCE_UNPROCESSED de gerekir) |
|
| Ses iş yükü testi | Ses iş yükü testi | FEATURE_AUDIO_OUTPUT ve FEATURE_AUDIO_LOW_LATENCY |

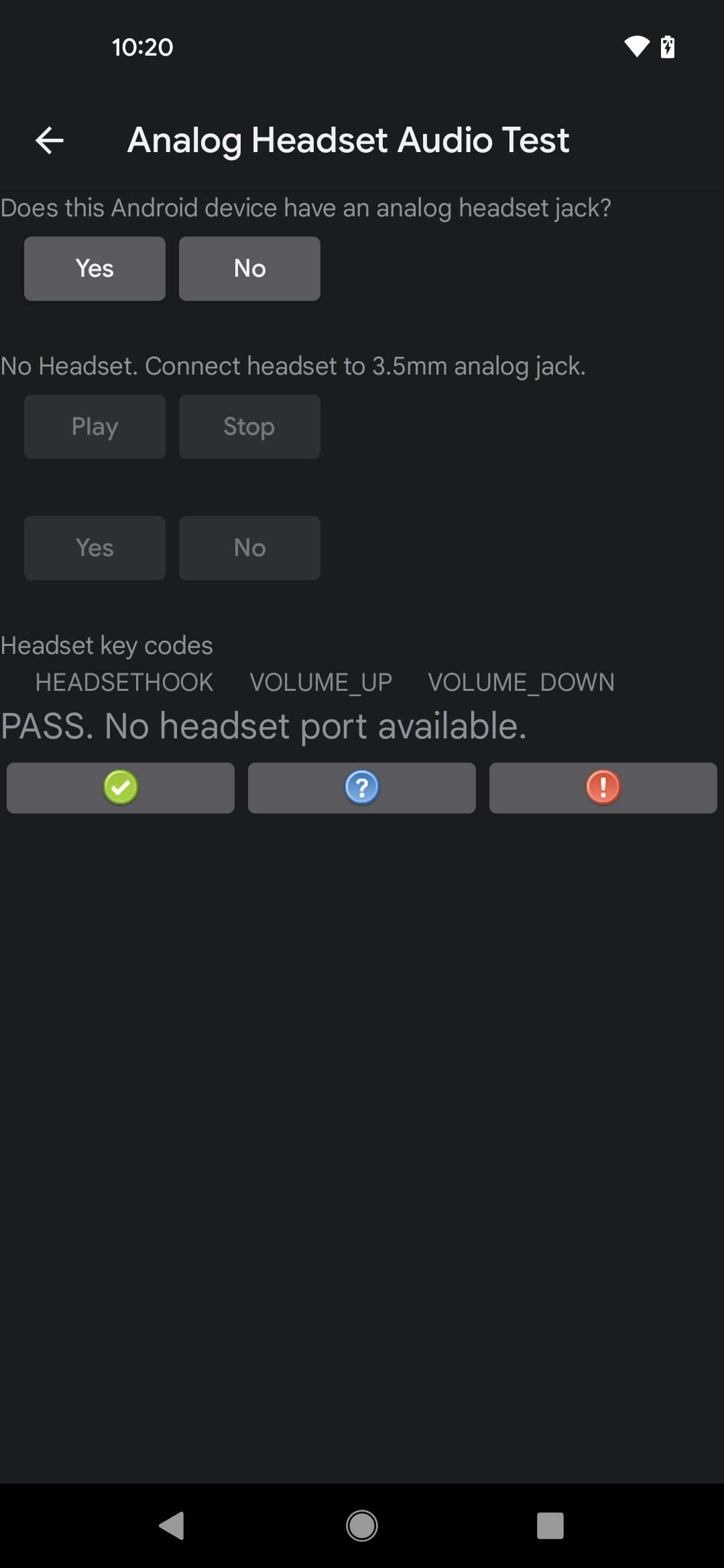

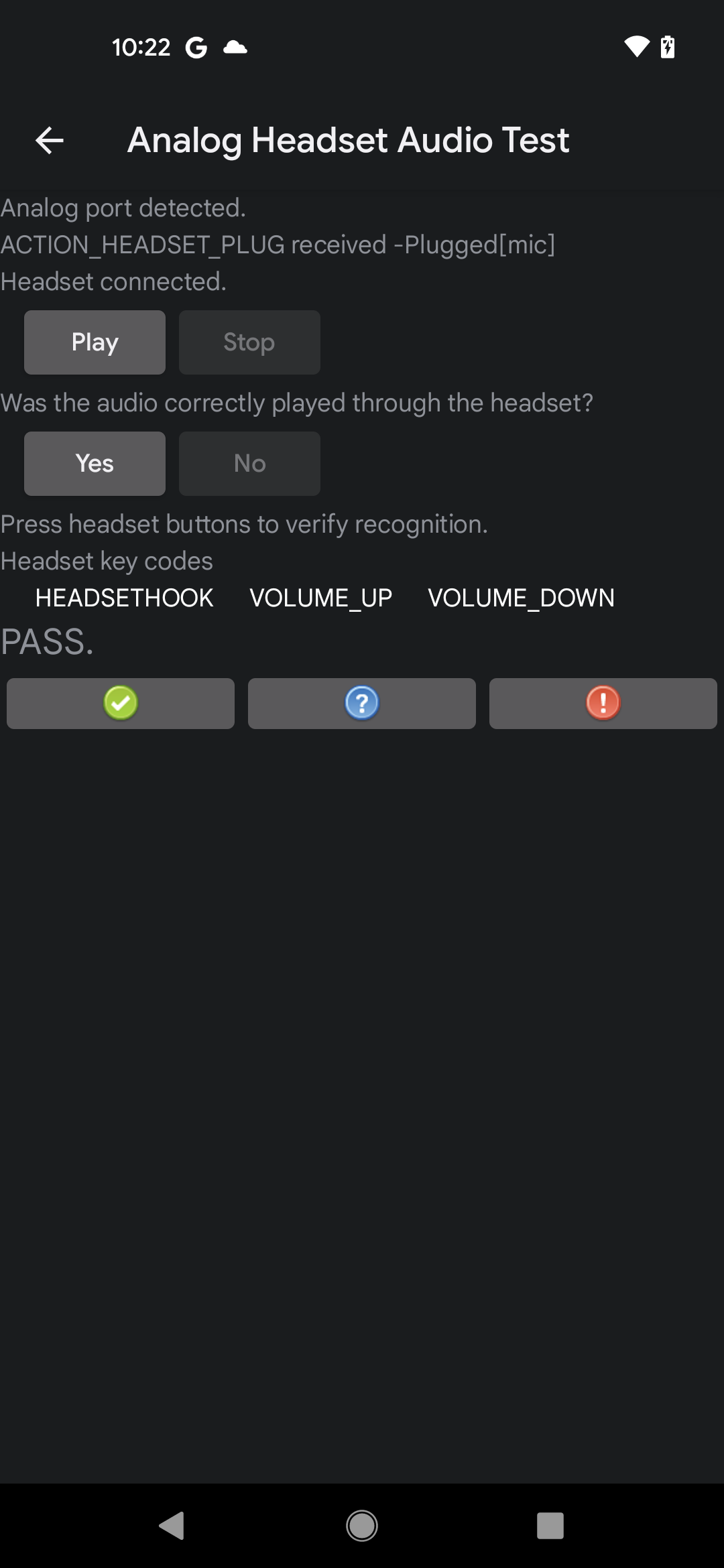

| Temel ses sistemi işlevsellik testleri | Analog kulaklık ses testi | 3,5 mm analog kulaklık jakı |

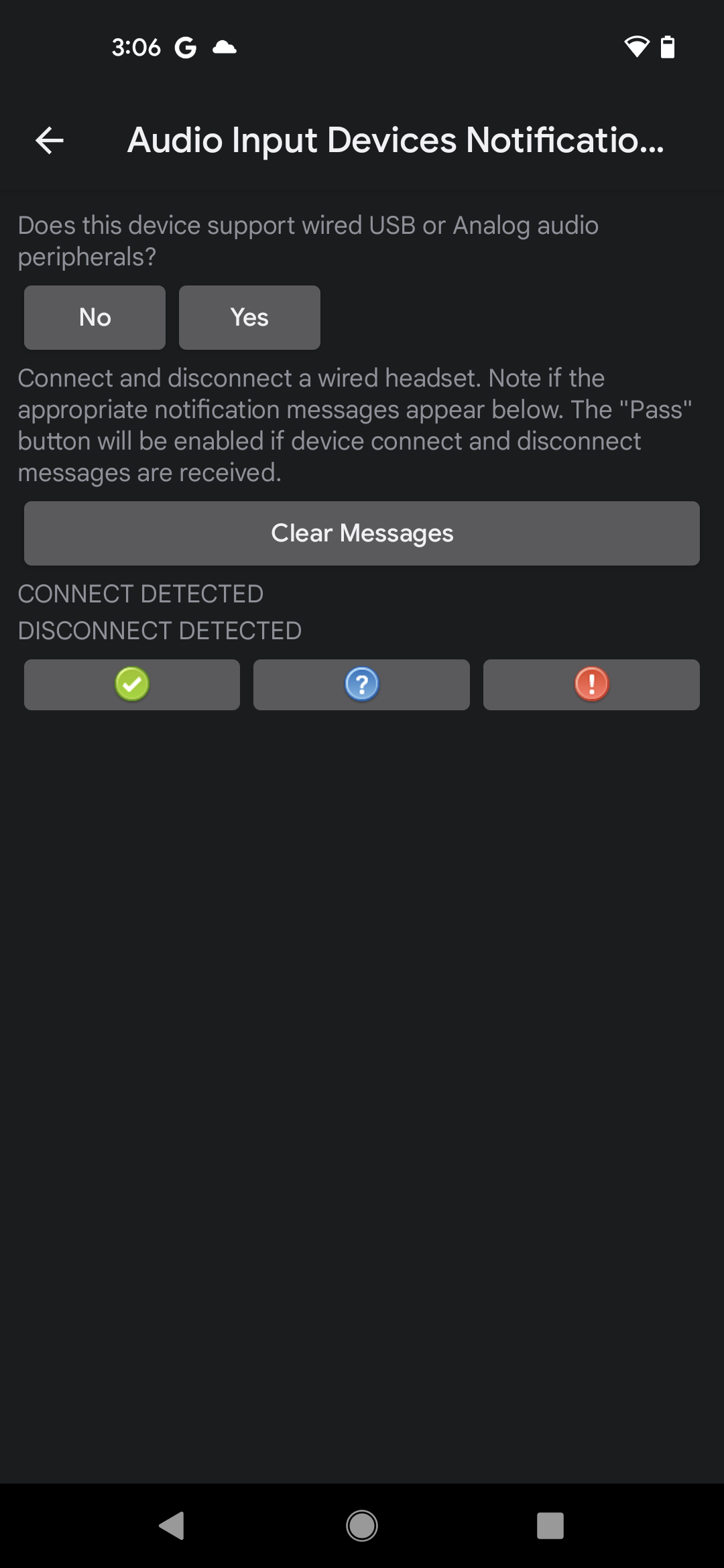

| Giriş cihazı bildirimleri testi | FEATURE_MICROPHONE ve 3, 5 mm analog jak veya USB ses desteği |
|

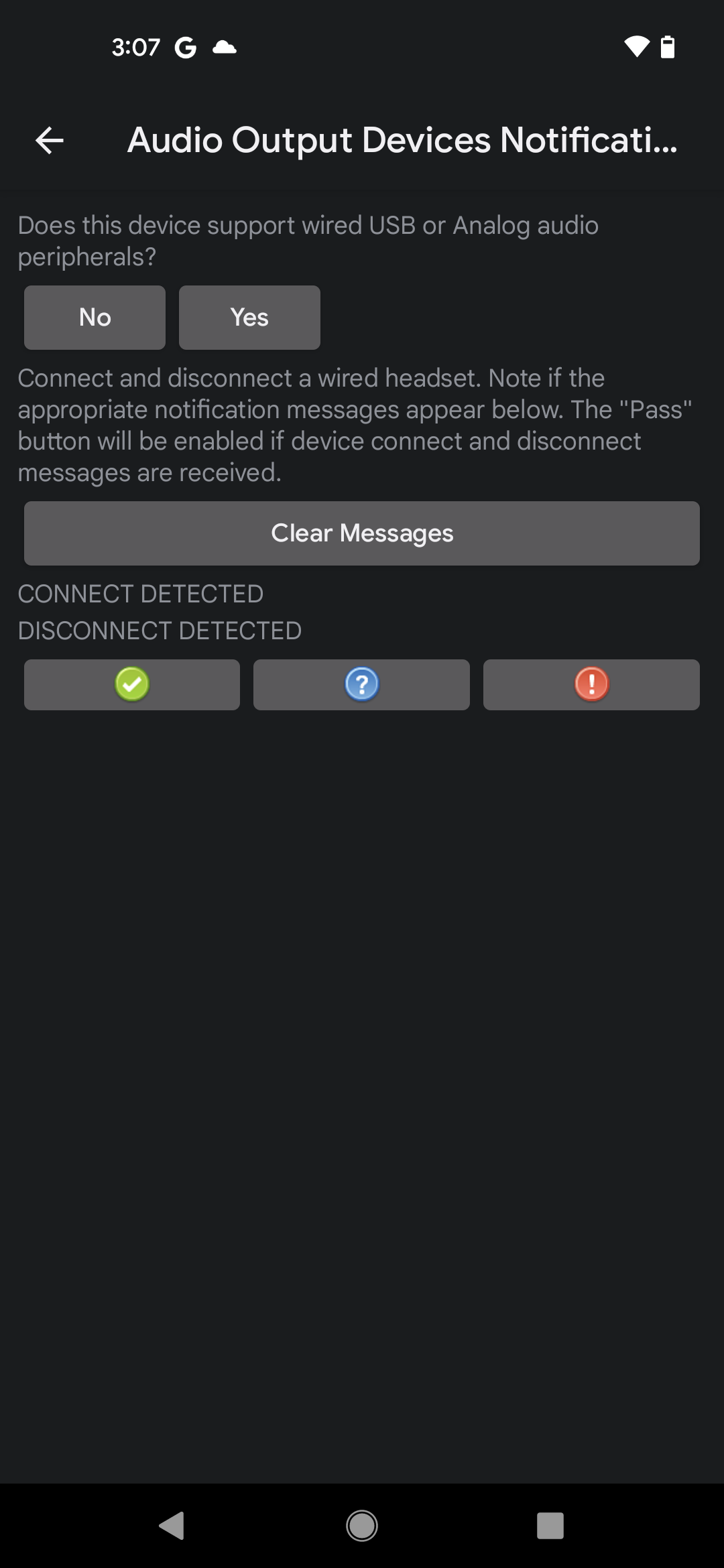

| Çıkış cihazları bildirim testi | FEATURE_AUDIO_OUTPUT ve 3, 5 mm analog jak veya USB ses desteği |
|

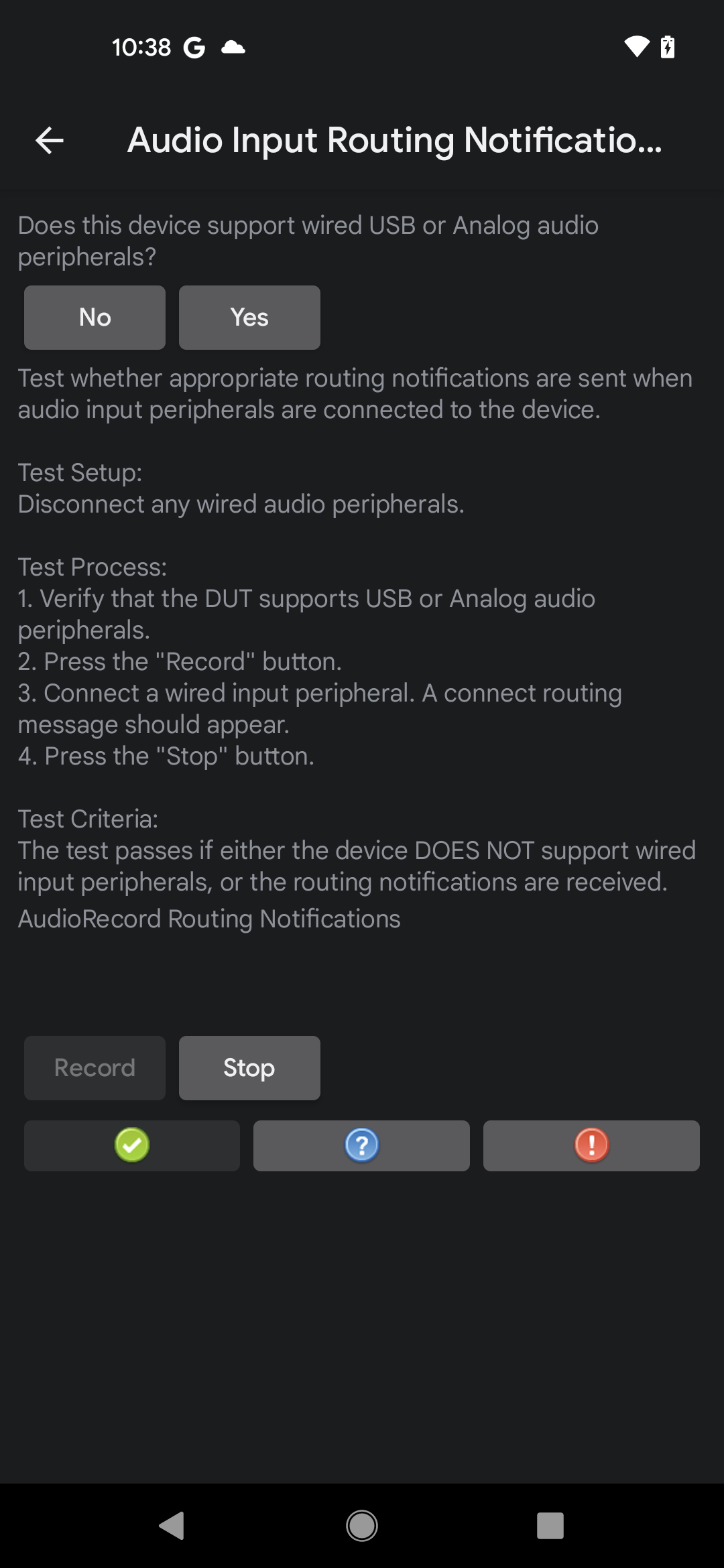

| Giriş yönlendirme bildirimleri testi | FEATURE_MICROPHONE ve 3, 5 mm analog jak veya USB ses desteği |
|

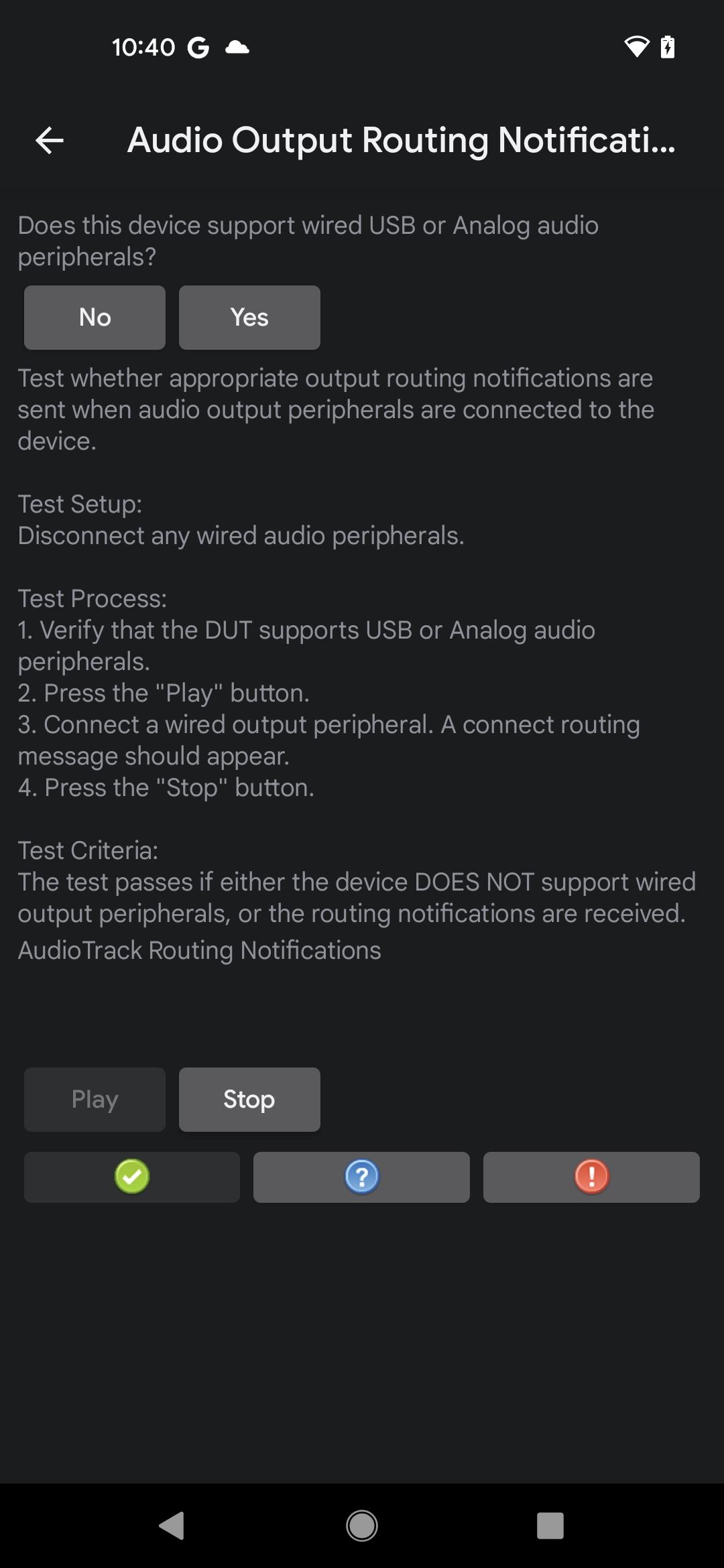

| Çıkış yönlendirme bildirimleri testi | FEATURE_AUDIO_OUTPUT ve 3, 5 mm analog jak veya USB ses desteği |
|
| Ses akışı bağlantısını kesme testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve 3, 5 mm analog jak veya USB ses desteği |
|
| Baş takibi gecikme testi | Baş takibi gecikmesi testi | FEATURE_AUDIO_SPATIAL_HEADTRACKING_LOW_LATENCY |

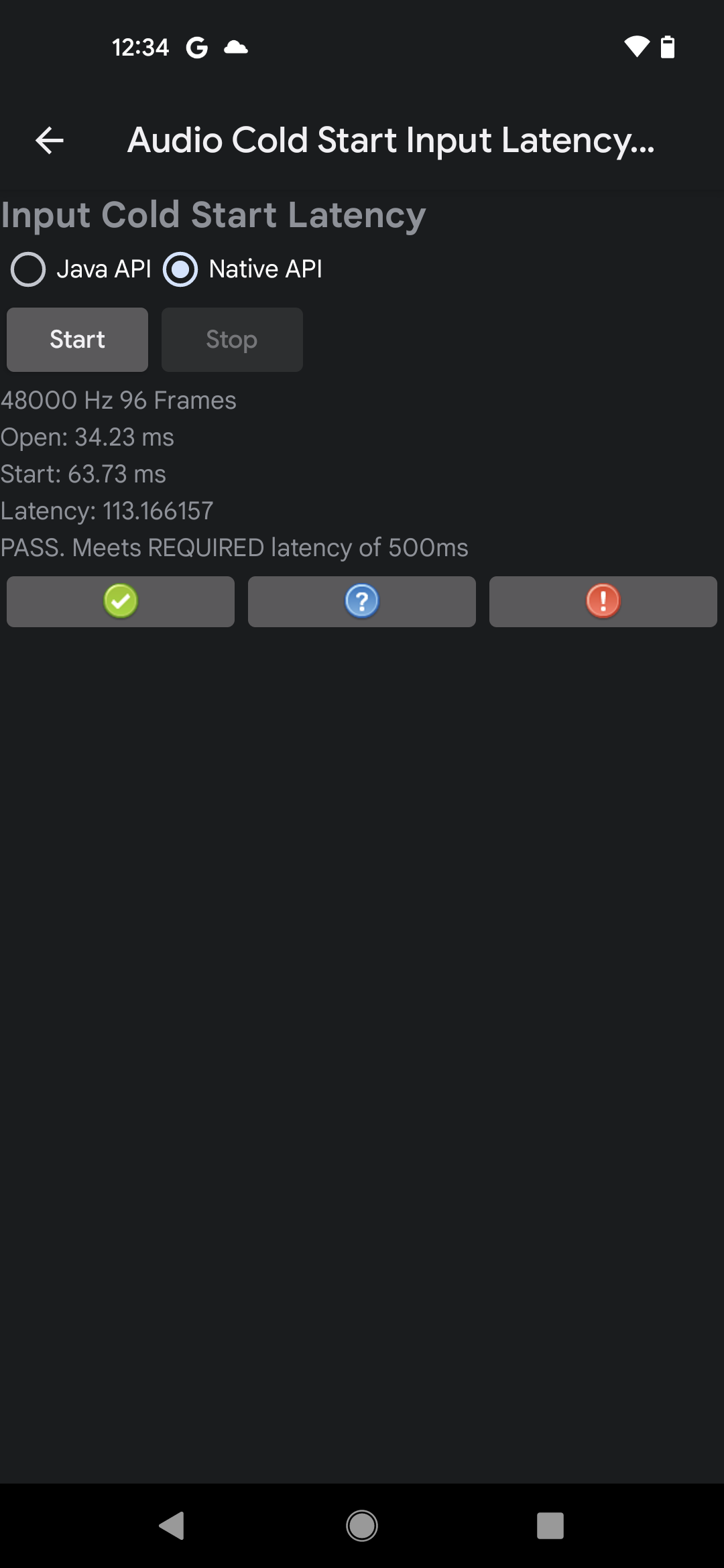

| Gecikme uygunluk testleri | Soğuk başlatma giriş gecikmesi testi | FEATURE_MICROPHONE |

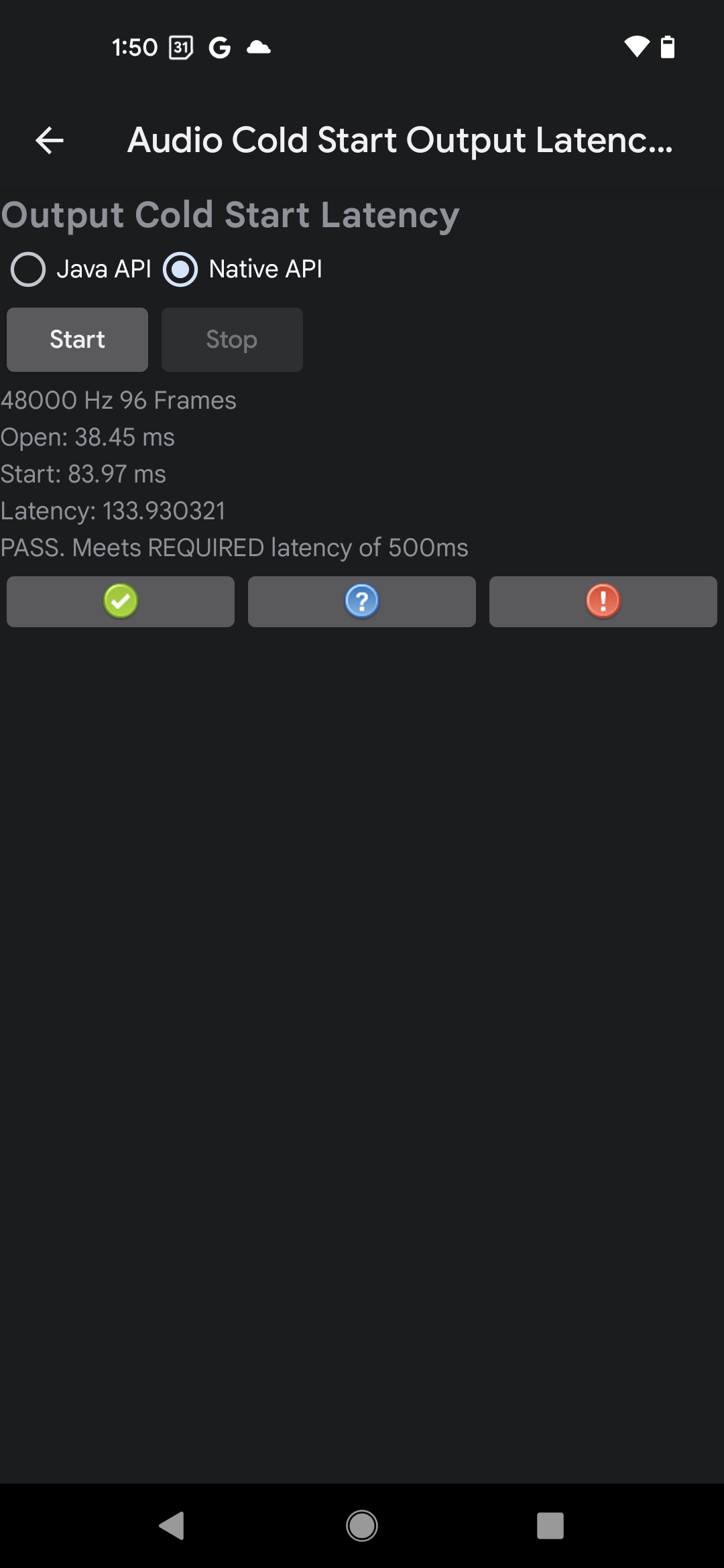

| Başlangıçta çıkış gecikmesi testi | FEATURE_AUDIO_OUTPUT |
|

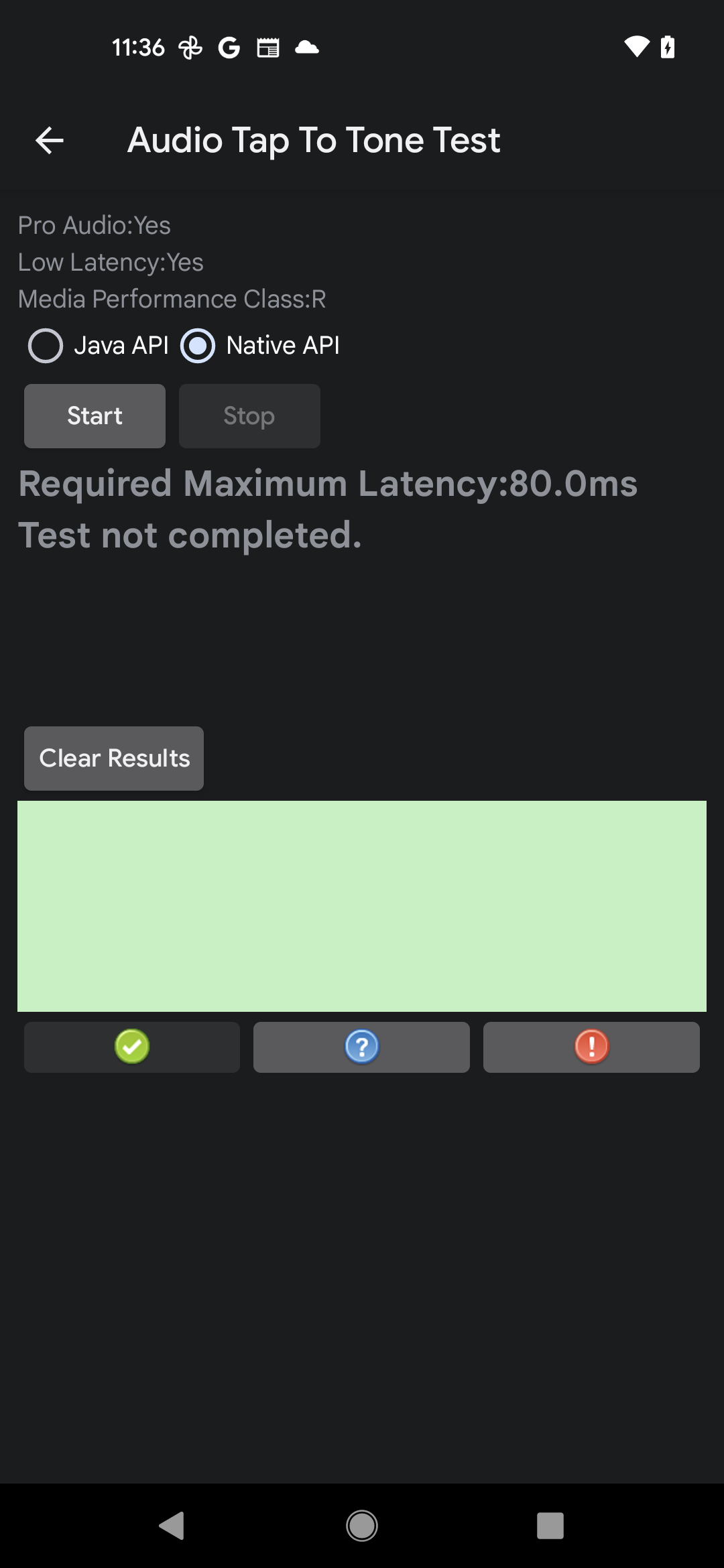

| Ses dokunma-ton testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve FEATURE_TOUCHSCREEN |
|
| Ses loopback gecikme testi | FEATURE_AUDIO_OUTPUT ve FEATURE_MICROPHONE (rota başına: dahili hoparlör ve mikrofon, 3, 5 mm jak veya USB ses desteği) |
|
| MIDI testleri | USB MIDI loopback testi | FEATURE_MIDI ve FEATURE_USB_HOST |
| Sanal MIDI loopback testi | FEATURE_MIDI |
|
| Bluetooth MIDI geri döngü testi (Android 16 veya sonraki sürümler) | FEATURE_MIDI ve BLE desteği |
|
| Bluetooth MIDI loopback testi (Android 15 veya önceki sürümler) | FEATURE_MIDI ve BLE desteği |
|
| Çok kanallı giriş ve çok kanallı çıkış testleri | Ses veri yolları USB 4 kanallı giriş testi | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve USB ses arayüzü desteği |
| Ses veri yolları USB çok kanallı testi (8 kanallı çıkış) | FEATURE_AUDIO_OUTPUT, FEATURE_MICROPHONE ve USB ses arayüzü desteği |
|
| Çok kanallı miksaj testi | Çok kanallı miks testi | FEATURE_AUDIO_OUTPUT ve FEATURE_MICROPHONE (rota başına: yerleşik hoparlör ve mikrofon, 3, 5 mm jak veya USB ses desteği) |
| Ultrasona yakın testler | Yakın ultrason mikrofon testleri | FEATURE_MICROPHONE ve PROPERTY_SUPPORT_MIC_NEAR_ULTRASOUND |
| Ultrasona yakın hoparlör testleri | FEATURE_AUDIO_OUTPUT ve PROPERTY_SUPPORT_SPEAKER_NEAR_ULTRASOUND |
|
| Profesyonel ses testi | Profesyonel ses testi | FEATURE_AUDIO_PRO ve FEATURE_USB_HOST |
| USB ses testleri | USB ses çevre birimi özellikleri testi | FEATURE_USB_HOST |
| USB ses çevre birimi oynatma testi | FEATURE_USB_HOST |
|
| USB ses çevre birimi kayıt (loopback) testi | FEATURE_USB_HOST |
|
| USB ses çevre birimi kulaklık düğmeleri testi | FEATURE_USB_HOST |
