מערכת ציוד מודולרית

מערכת המתקן המודולרית תומכת באוטומציה של בדיקות ITS ומורכבת מקופסת פלסטיק שנחתכת באמצעות בקרת מספרים ממוחשבת (CNC) משרטוטים של עיצוב בעזרת מחשב (CAD), מטאבלט עם תרשים וממכשיר שנבדק (DUT). מערכת ה-rig המודולרית מורכבת מ-rig בסיסי ומ-rig אופציונלי של הרחבת טלה. המתקן המודולרי לבסיס כולל תרשים מרחק של 22 ס"מ ויכול לבדוק מצלמות של מכשירים ניידים עם שדה ראייה של 60 עד 120 מעלות. המתקן הבסיסי יכול לבצע בדיקות כשהוא מסובב ב-90 מעלות והמכשיר הנבדק ממוקם בחלק העליון (כפי שמוצג באיור 2).

המתקן להארכת הטלה תומך בבדיקת מצלמות עם מרחק מינימלי ארוך למיקוד (מצלמות טלפוטו). מתקן ההארכה של העדשה מחובר בברגים למתקן הבסיס, ואפשר להתאים אישית את האורך שלו בהתאם לדרישות שלכם לבדיקת המצלמה כשרוכשים דרך ספקים מוסמכים. מערכת ITS למצלמות תומכת במרחקי תרשים של עד 100 ס'מ.

Modular Base Rev1.2

איור 1. ריג בסיס מודולרי.

Modular rev1.2 90deg

איור 2. מודול בסיס של מערכת תמיכה מסתובב ב-90 מעלות.

היסטוריית גרסאות

בטבלה הבאה מתואר היסטוריית הגרסאות של מערכת ה-rig המודולרית, והיא כוללת קישורי הורדה לכל גרסה של קובצי הייצור.

תאריך Revision הורדת קובץ הפקה יומן השינויים
ספטמבר 2024 1.2 Modular base rig rev1.2
  • (ספטמבר 2024) כולל תיקונים של שגיאה בקובץ ייצור
  • (יולי 2024) גרסה ראשונה

רכישה של מערכת ריג מודולרית

מומלץ לרכוש את מערכת התושבת המודולרית, את תושבת הטלה האופציונלית ואת האביזרים מאחד מהספקים המוסמכים הבאים.

  • Byte Bridge Inc.‎
    ארה"ב: 1502 Crocker Ave, Hayward, CA 94544-7037
    סין: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
    www.bytebt.com
    androidpartner@bytebt.com
    ארה"ב: ‎+1-510-373-8899
    סין: ‎+86-400-8866-490

  • JFT CO LTD 捷富通科技有限公司 (לשעבר MYWAY DESIGN)
    סין: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
    טייוואן: 4F., ‪No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
    www.jftcoltd.com
    service@jfttec.com or its.sales@jfttec.com
    China:+86-021-64909136
    Taiwan: 886-2-29089060

שרטוטים מכניים

זוהי שרטוט מכני של בסיס מודולרי.

שרטוט CAD של בסיס מודולרי

איור 3. שרטוט מכני של מערכת בסיס מודולרית

הגדרת מערכת בסיסית

כדי להגדיר מערכת מודולרית בסיסית:

  1. רכישת מערכת ריג מודולרית מספק שעומד בדרישות.

  2. מוודאים שיש לכם את כל הרכיבים שמופיעים בטבלה הבאה (הפריטים שמוצגים באיור 4).

    רכיב כמות
    ריג בסיס מודולרי 1
    תושבת לטלפון 2
    תושבת לקיבוע טאבלט 1
    ספק כוח של 12V (רשום ב-UL, ‏ 1A מינימום) 1
    צמצם 1

    Modular Base Rev1.2 Items

    איור 4. רכיבים של מערכת בסיסית מודולרית.

  3. בהתאם להגדרה שלכם, מוודאים שיש לכם את האביזרים הנדרשים בטבלה הבאה (מוצגת באיור 5). אפשר לרכוש את האביזרים האלה מספק מוסמך.

    פריט כמות
    בקר תאורה (יכול לשלוט בעד 3 מתקנים) 1
    ספק כוח של 5V לבקר התאורה 1
    כבל DC barrel שמחבר את התאורה למתקן בסיס מודולרי 1
    מתאם כבל DC (5.5 מ"מ x 2.1 מ"מ עד 3.5 מ"מ x 1.35 מ"מ) 1
    כבל USB A לכבל USB 1
    ערכת כלים למכשירים מתקפלים (אם ה-DUT הוא מכשיר מתקפל) 1

    פריטים אופציונליים מודולריים

    איור 5. פריטים אופציונליים לריג בסיסי מודולרי.

  4. כדי לוודא שאין דליפות אור, מבצעים אחת מהפעולות הבאות:

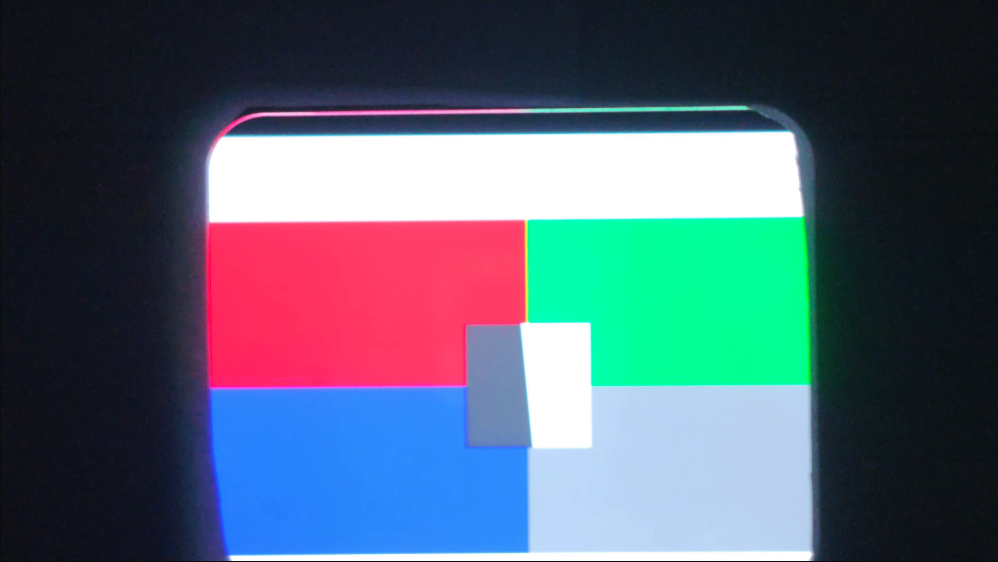

    1. מייצרים צמצם שמתאים למודול המצלמה של המכשיר הנבדק, ומוודאים שאין דליפות אור (כפי שמוצג באיור 6). אפשר לחתוך פתחים מלוחות הקצף שמסופקים או להגדיר אותם באמצעות ספק מוסמך. כדי להציג את הנתונים בצורה נכונה, מכשירי DUT עם מצלמה אחורית שפונה אל המתקן מסובבים ב-90° נגד כיוון השעון, ומכשירי DUT עם מצלמה קדמית שפונה אל המתקן מסובבים ב-90° עם כיוון השעון. מוודאים שהצמצמים מוגדרים בהתאם.

      מיקום צמצם מודולרי חיתוך מודולרי של צמצם

      איור 6. ליצור פתחים כדי למנוע דליפת אור.

    2. משתמשים בבד כהה כדי לכסות את המערכת ולמנוע דליפת אור. לא נדרשים צמצמים. (מוצג באיור 7).

      Modular Drapery

      איור 7. מניעת חדירת אור באמצעות וילון.

  5. מתקינים תושבת טלפון רגילה או תושבת לטלפון מתקפל על לוח ההרכבה הקדמי של הטלפון בגובה המתאים באמצעות בורג ואום מניילון, כמו שמוצג באיור 8.

    התקנה של מפתח צמצם ומסגרת מודולריים

    איור 8. התקנה של צמצם ותושבת לטלפון.

  6. מתקינים את תושבת הטאבלט על לוח ההרכבה של הטאבלט בגובה המתאים באמצעות בורג ואום מניילון.

  7. ממקמים את הטאבלט של המסך ומחברים אותו למארח כמו שמוצג באיור 9. מצמידים את הטאבלט באמצעות הוואקום.

    התקנה של טאבלט מודולרי

    איור 9. התקנה של טאבלט.

  8. כדי להקל על ההפעלה במסך, מגדירים את המכשיר הנבדק לפני שמחברים אותו.

  9. מציבים את ה-DUT ומתחברים למארח.

  10. ממקמים את ה-DUT כך שמרכז מודול המצלמה יהיה מיושר עם מרכז הטאבלט (או קרוב מאוד למרכז הטאבלט). כדי לשנות את הגובה, משחררים את הברגים של תושבת הטלפון ומחליקים את התושבת למעלה או למטה. אחרי שמיישרים את המכשיר, מקבעים אותו באמצעות בוכנת התושבת.

    התקנה מודולרית של DUT

    איור 10. התקנה של DUT.

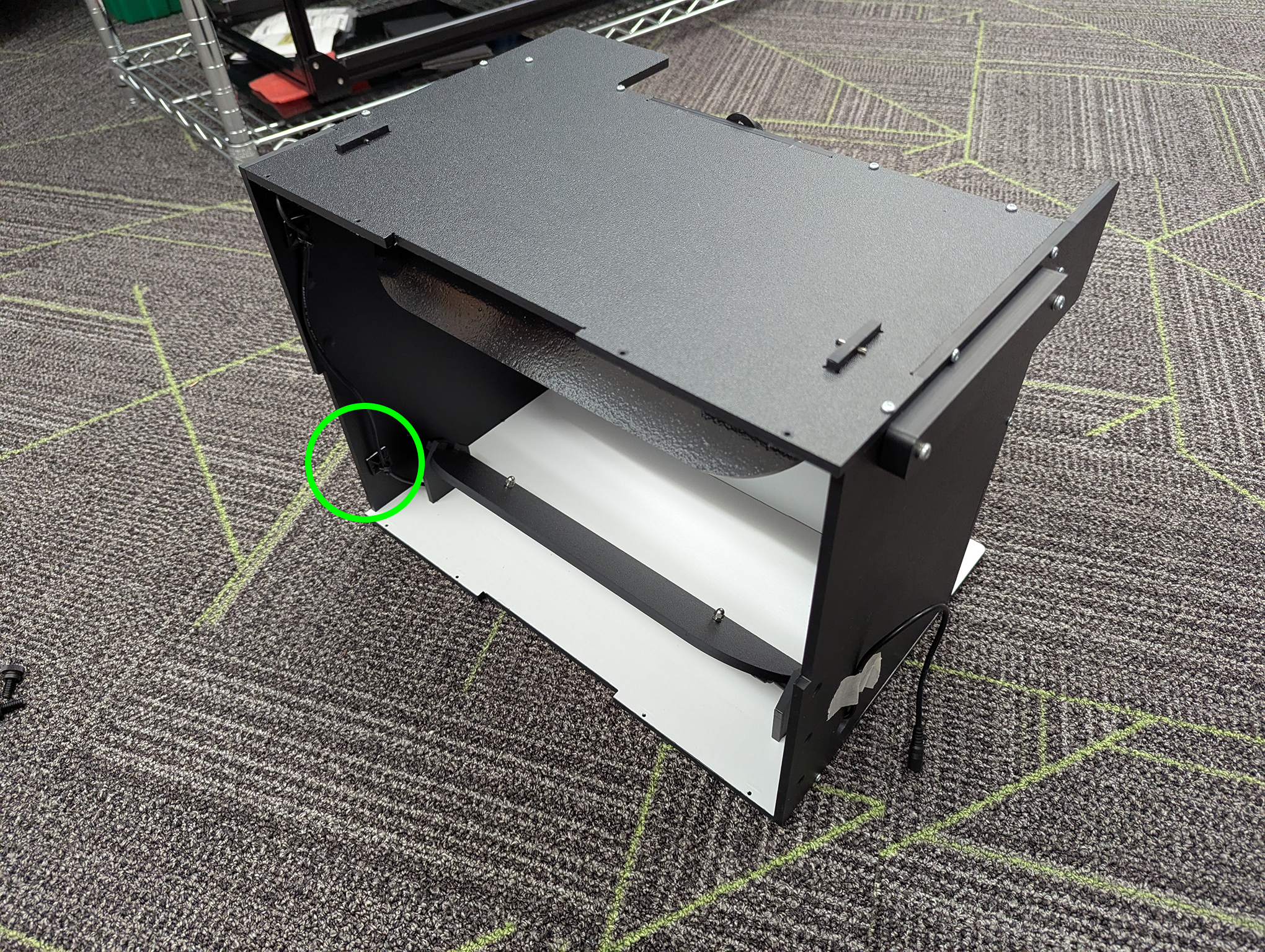

  11. לגבי התאורה, מחברים את כבל התאורה מהבסיס לאחד מהחיבורים הבאים:

    1. ספק כוח של 12V

      חיבור מודולרי של 12V

      איור 11. הנורה מחוברת לספק מתח של 12V.

    2. בקר תאורה (יכול להיות שיידרש מתאם)

      חיבור של בקר מודולרי

      איור 12. מנורה שמחוברת לבקר תאורה.

אחרי שמסיימים את ההגדרה של מערכת הבסיס המודולרית, מגדירים את סביבת המארח והבדיקה (הגדרת CTS). לקובץ config.yml, משתמשים בהגדרה הבאה:

  • chart\_distance = 22
  • lighting\_ch = [connected controller channel], או להשאיר את הערך כמו שהוא אם לא משתמשים בבקר תאורה.

הגדרת ציוד לשימוש בתוסף Tele

כדי להגדיר את התוסף האופציונלי לטלסקופ:

  1. רוכשים את מערכת הבסיס המודולרית ואת מערכת ההארכה הטלסקופית מספק מוסמך. אפשר לבנות את המתקן באמצעות קובצי הייצור, אבל לא מומלץ לעשות זאת כי צריך לחתוך ולהרכיב בצורה מדויקת כדי לוודא שאין בעיות בהתאמה של המתקן.

  2. מוודאים שיש לכם מערכת מודולרית תקינה ומערכת טלסקופית תקינה (כמו שמוצג באיור 13).

    Modular tele

    איור 13. מערכת מודולרית עם זרוע טלסקופית.

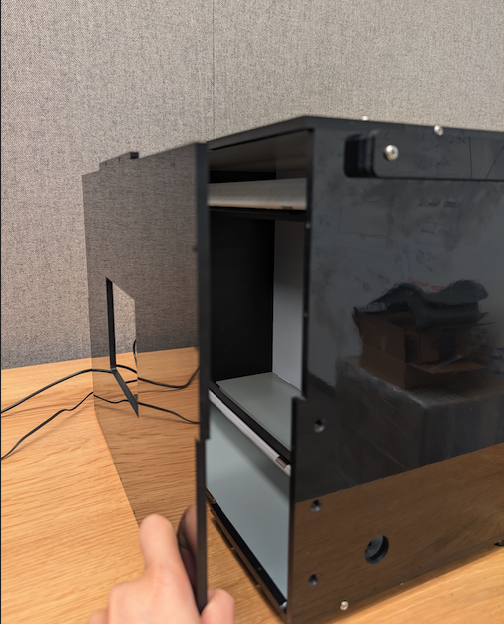

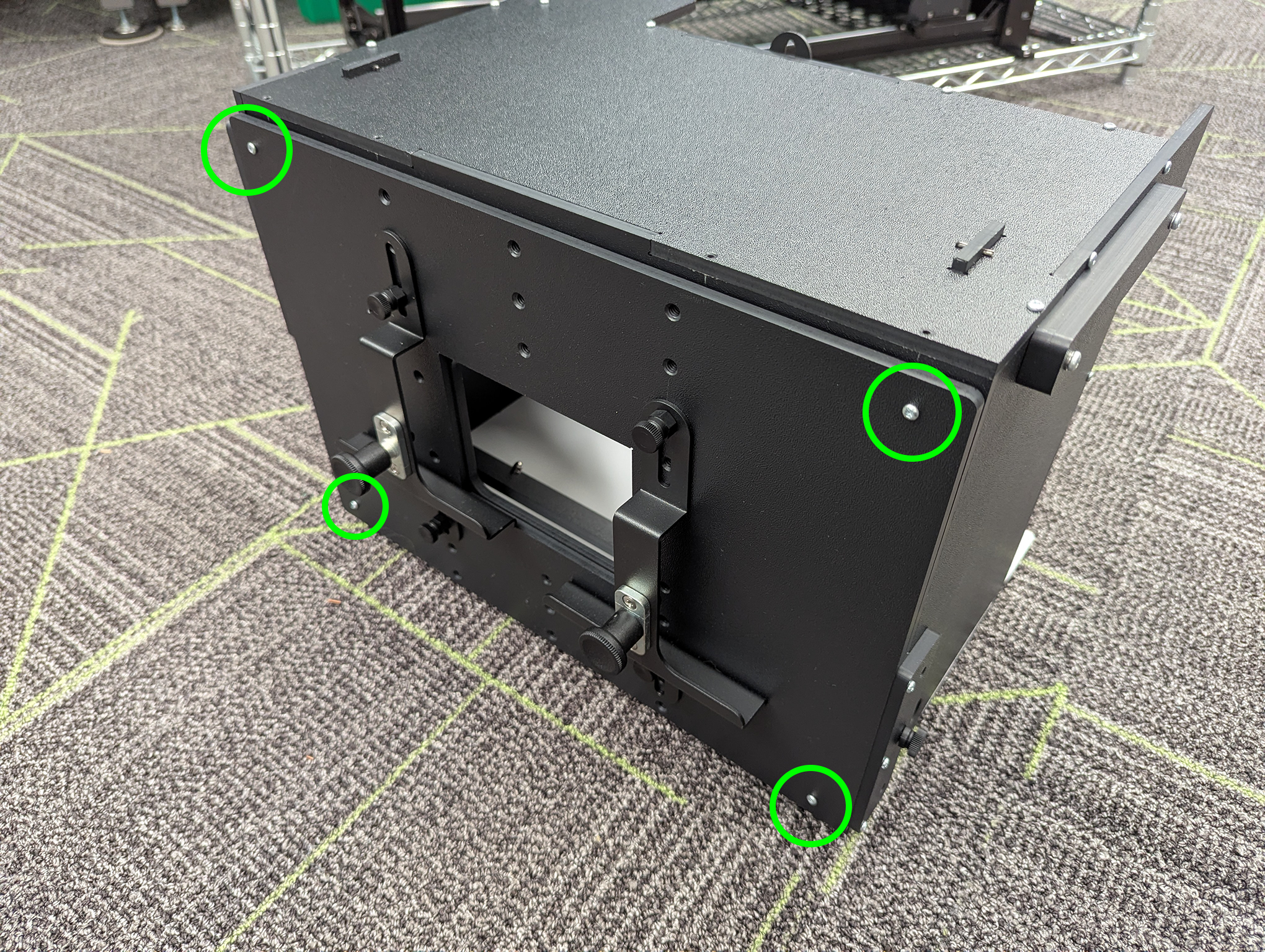

  3. מסירים את לוחית ההרכבה של הטלפון על ידי הסרת 6 ברגי ניילון ביד (3 בכל צד).

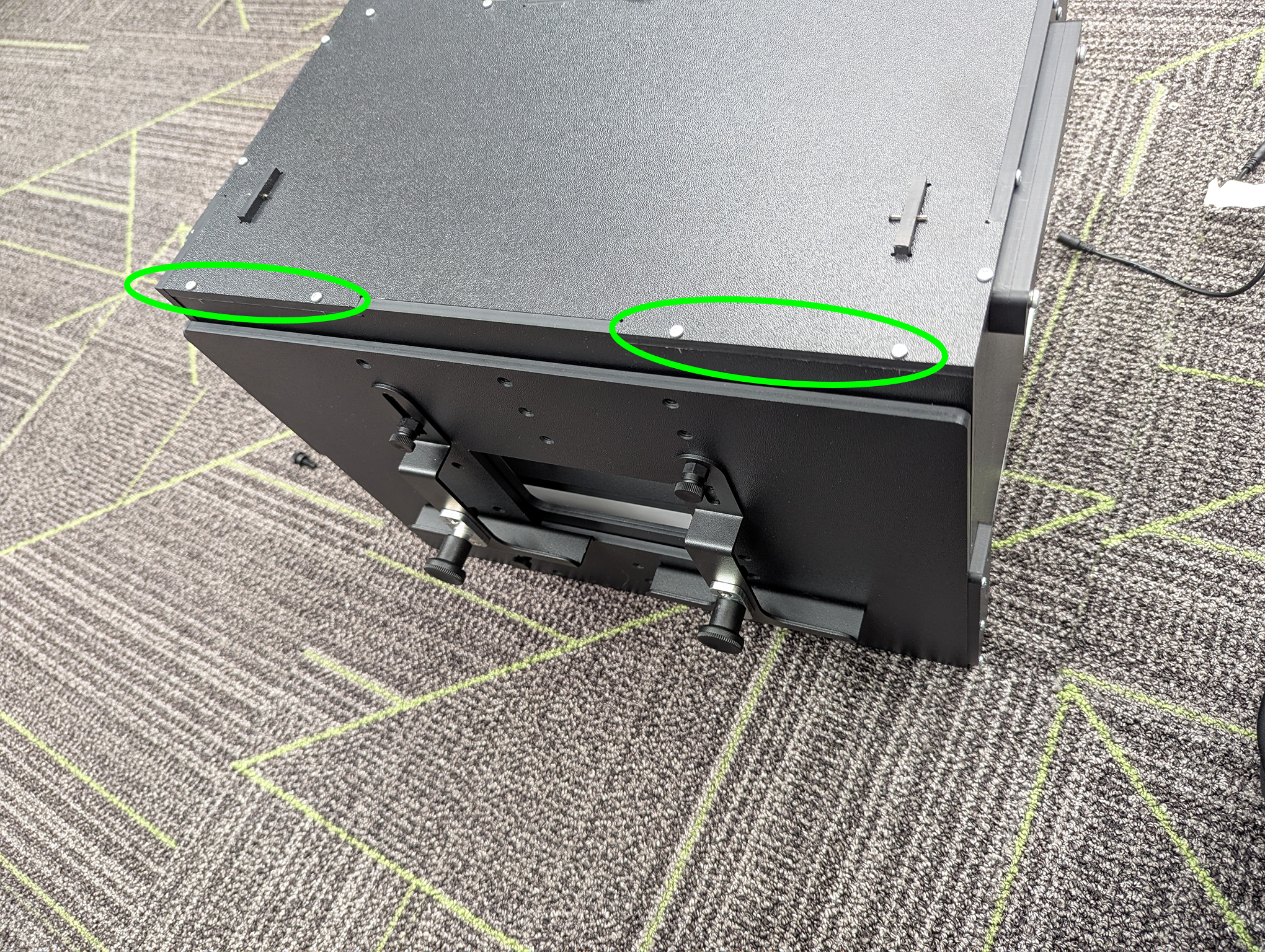

    הדגשת ברק מודולרית הסרת ברגים מודולריים הלוח הקדמי המודולרי מושבת

    איור 14. הסרת 6 ברגי ניילון באזור המודגש ביד.

  4. מניחים את בסיס המצלמה ואת בסיס עדשת הטלה על המשטח שבו מתבצעות הבדיקות. כדי למנוע עומס על נקודות ההרכבה, לא מומלץ להזיז את המערכת המורכבת.

  5. ממקמים את מתקן ההארכה כך ש-6 החריצים בלשונית של מתקן ההארכה יתאימו ל-6 החורים במתקן הבסיס.

    כרטיסיית יישור מודולרית

    איור 15. יישור החריצים עם החורים.

  6. מחברים את התוסף למתקן הבסיס באמצעות 6 הברגים. במהלך התקנת הברגים, דוחפים בעדינות את שני המתקנים אחד אל השני כדי לוודא שאין רווחים שדרכם יכול לחדור אור (אפשר לבקש עזרה מעמית אם צריך). מהדקים את הברגים ביד.

    מודולריות שמאפשרת חיבור בין רהיטים

    איור 16. חיבור של מתקני בסיס ומתקני הארכה.

  7. מגדירים את הצמצם (או את הוילון) ומתקינים את מתקני הטלפון ואת המכשירים שנבדקים (DUT) כמו שמתואר במאמר הגדרת מתקן בסיסי.

    כרטיסיית יישור מודולרית

    איור 17. חיבור של תושבות לטלפון ולמכשיר הנבדק.

אחרי שמסיימים את ההגדרה של ערכת הכלים להרחבות, מגדירים את סביבת המארח והבדיקה (הגדרת CTS). לקובץ config.yml, משתמשים בהגדרה הבאה:

  • chart_distance = [המרחק הכולל מהמכשיר הנבדק לטאבלט]
  • lighting_ch = [connected control channel], או להשאיר כמו שזה אם לא משתמשים בבקר תאורה.

הסרת התוסף rig

כדי להסיר את התוסף rig, פועלים לפי שלבי ההתקנה בסדר הפוך. כשמתקינים את לוחית הקיבוע של הטאבלט, דוחפים את הלוחית אל בסיס המתקן כדי לוודא שאין רווחים שדרכם יכול לחדור אור (כמו שמוצג באיור 17). מהדקים את הברגים ביד.

מודולריות שמאפשרת חיבור בין רהיטים

איור 18. דחיפה של לוחית הקיבוע של הטאבלט אל מתקן הבסיס.

שאלות נפוצות

למה האורות נראים עמומים או למה מופיעה שגיאה לגבי אימות התאורה כשמריצים את ITS?

השגיאה הזו מופעלת כשהתאורה במתקן הופכת עמומה יותר, וזה יכול לקרות בגלל אספקת חשמל ופירוק של נוריות LED עקב גיל או שימוש, או בגלל אספקת חשמל פגומה. כדי לפתור את הבעיה, בצע את הצעדים הבאים:

  1. מוודאים שהתאורה פועלת כמו שצריך:

    • מחליפים את ספק הכוח (12 וולט, מינימום 2 אמפר, רשום ב-UL).
    • מחליפים את נורית ה-LED (אפשר לעיין ב-BOM או ליצור קשר עם הספק לקבלת מידע נוסף).
  2. כדי לוודא שעוצמת האור של נורות ה-LED נמצאת ברמה המתאימה (100-300 לוקס), צריך לבדוק את עוצמת האור באמצעות מד דיגיטלי. (בדוגמה הזו נעשה שימוש במד לוקס YF-1065 של Contempo Views). מניחים את מד האור בצד הטאבלט ומסובבים אותו ל-2,000 לוקס כדי למדוד את האור (כמו שמוצג באיור 20).

    YF-1065 by Contempo Views

    איור 19. YF-1065 by Contempo Views.

    מד לוקס

    איור 20. מד לוקס למדידת אור מהצד עם תושבת הטאבלט.

  3. בהתאם לערך הלוקס שנמדד, פועלים לפי השלב המתאים:

    • אם האור נמצא ברמה הנכונה, מבריגים את הלוחות הקדמי והאחורי למקומם.
    • אם האור ברמה לא נכונה, צריך לבדוק שמספר החלק של ה-LED ושל ספק הכוח נכונים.

דברים שכדאי לשים לב אליהם

אלה דוגמאות לשגיאות נפוצות בתהליך הייצור שעלולות לגרום לבדיקות להיות לא אמינות.

  • לוח אחורי עם חורים בטאבלט. כתוצאה מכך, הבדיקה find_circle נכשלת בגלל העיגולים הנוספים שנוצרו על ידי חורי הברגים.

    לוח אחורי עם חורים

    איור 21. לוח אחורי עם חורים.

  • חסרים פינים. כתוצאה מכך, מחיצות האור עלולות להחליק החוצה במהלך המשלוח.

    חסר פין

    איור 22. חסר פין עץ במפזר האור.

  • ספק כוח שלא מופיע ברשימת UL. שימוש בספק כוח שמופיע ברשימת UL עומד במפרטים המסומנים. השלב הזה חשוב כדי להפעיל את התאורה בצורה בטוחה.

    ספק כוח בתקן UL

    איור 23. דוגמה לספק כוח שמופיע ברשימת UL.

  • הברגים מחליקים בתושבת של הטאבלט או הטלפון שלא יכולה לשאת את המשקל של הטאבלט או הטלפון. בדרך כלל זה קורה בגלל הברגות פגומות, וזה מצביע על כך שצריך להבריג מחדש את החור.

    חור עם הברגות פגומות

    איור 24. חור עם הברגות פגומות.
