Varias pruebas del Conjunto de pruebas de compatibilidad (CTS) de Android para audio USB de Android requieren la conexión física de periféricos de audio USB. Para estos casos, se implementaron pruebas adicionales del verificador del CTS.
Nomenclatura
En esta página, los términos "dispositivo" y "periférico" se usan de una manera muy precisa:
- Dispositivo hace referencia al dispositivo Android.
- Periférico hace referencia a un periférico de audio USB externo conectado al dispositivo Android.
Periféricos compatibles
Usa los siguientes periféricos para las pruebas del verificador de CTS de audio USB.
Interfaz de audio USB
Se requiere uno de estos periféricos para realizar la prueba de atributos de periféricos de audio USB. También se pueden usar para las pruebas de Play y las pruebas de grabación.
- PreSonus AudioBox 96 (RECOMENDADO)
- Behringer UMC204HD
| Una interfaz de audio USB (PreSonus AudioBox 96) |
|
Documentos relacionados sobre periféricos
- Adaptador de bucle de audio para enviar la salida a la entrada.
- Adaptadores de audio USB para conectar Loopback Dongles o auriculares analógicos
Auriculares USB
Las pruebas de CTS Verifier usan el bucle invertido de audio para medir la latencia de los dispositivos Android equipados con auriculares USB y detectar problemas en las rutas de datos USB.
Debido a la mayor latencia y a una función automática de cancelación de eco que bloquea la señal de bucle, muchos adaptadores USB del mercado no son adecuados para las pruebas de CTS Verifier. Consulta las recomendaciones sobre adaptadores de audio USB para obtener más información.
La prueba de botones de audio USB del verificador de CTS no requiere un periférico de auriculares USB específico. Puede ser cualquiera de los siguientes:
- Un periférico de auriculares USB que admita la especificación de accesorio de auriculares USB de Android. Estos periféricos para auriculares suelen estar indicados por el fabricante como "Hechos para Android".
- Auriculares analógicos que admitan la especificación de accesorios para auriculares USB de Android , conectados a un convertidor de audio analógico a USB, como el adaptador de auriculares de USB-C digital a 3.5 mm de Google.
Entre los ejemplos conocidos de periféricos de auriculares analógicos compatibles, se incluyen los auriculares internos Bose SoundSport, para dispositivos Samsung y Android, y los UrbanEars Reimers Black Belt, diseñados para auriculares Android. Estos auriculares analógicos deben conectarse al puerto USB del dispositivo con un convertidor de USB a audio.
Ten en cuenta que, en ambos casos, el botón debe producir códigos de teclas virtuales para los tres botones requeridos (subir volumen, bajar volumen y reproducir/pausar) para que la prueba se realice correctamente. Consulta la sección Asignación de software en la Especificación de accesorios de auriculares USB para Android para conocer los códigos de teclas virtuales.
| Unos auriculares USB |
|
Hardware adicional requerido
Cables de conexión (para bucle de retorno): Dos cables de conexión cortos de ¼" macho a ¼" macho para conectar las salidas a las entradas del USB
| Cables de conexión macho a macho de 1/4" |
|
Cable periférico USB
| Este cable (que suele venir con el periférico) conecta el periférico de audio USB al dispositivo host. |
|
Adaptador USB "On The Go" (OTG)
| Se requiere un adaptador USB "On The Go" (OTG) para conectar físicamente el periférico al dispositivo Android y para indicarle al dispositivo Android que debe asumir el rol de "host". |
|
Auriculares analógicos para supervisar la salida de la interfaz de audio USB para la prueba de reproducción.
| Juego de auriculares analógicos |
|
Pruebas
En cada prueba, indica que la prueba se realizó correctamente presionando el botón test pass (marca de verificación). De lo contrario, indica que la prueba falló haciendo clic en el botón test fail (signo de exclamación).
Prueba de atributos
Resumen
Esta prueba verifica que los atributos, incluidas las frecuencias de muestreo admitidas, las configuraciones de canales y los formatos de muestras, coincidan con el conjunto de atributos conocidos a priori del dispositivo.
Proceso
Después de invocar la prueba desde el menú principal, conecta un periférico de audio USB. Si los atributos coinciden, se habilita el botón Aprobación de la prueba (marca de verificación).
| Selecciona Prueba de atributos periféricos de audio USB. |
|
| Se muestra el resumen de las instrucciones. |
|
| Pantalla previa a la conexión. |
|
| Periférico de audio USB conectado al dispositivo Android con un cable periférico y un adaptador OTG. |
|
| Pantalla posterior a la conexión. |
|
Reproducir pista de prueba
Resumen
Esta prueba verifica que la reproducción de audio funcione correctamente. Para ello, genera un tono de prueba de 1 kHz y lo presenta en estéreo (dos canales) al periférico de audio USB.
Proceso
Después de invocar la prueba desde el menú principal, conecta la interfaz de audio USB, incluidos los auriculares analógicos, al conector de salida de auriculares de la interfaz para la supervisión.
Presiona el botón REPRODUCIR. Si se escucha el tono de prueba en ambos canales de los auriculares, haz clic en el botón prueba aprobada (marca de verificación) para indicar que la prueba se aprobó. Si alguno de los canales o ambos no reproducen el tono, haz clic en el botón Falla de prueba (signo de exclamación) para indicar que la prueba falló.
Notas
| Selecciona USB Audio Peripheral Play Test. |
|
| Se muestra el resumen de las instrucciones. |
|
| Pantalla previa a la conexión. |
|
|
Conecta el periférico de audio USB al dispositivo Android.
Los auriculares están conectados al conector de salida de auriculares de la interfaz de audio USB para la supervisión. |
|
| Pantalla posterior a la conexión. |
|
Prueba de grabación (bucle invertido)
Resumen
Esta prueba verifica que la grabación de audio funcione generando un tono en las salidas de la interfaz de audio USB, que luego se enruta a través de cables de conexión a las entradas del periférico de audio USB.
Proceso
Después de invocar la prueba desde el menú principal, conecta la interfaz de audio USB. Conecta las salidas analógicas a las entradas analógicas con cables de conexión. Presiona el botón RECORD LOOPBACK. Si ambos canales del tono de prueba grabado se muestran en la vista a continuación, haz clic en el botón test pass (marca de verificación) para indicar que la prueba se aprobó. Si no se muestra ninguno de los canales o no se muestran ambos, haz clic en el botón test fail (signo de exclamación) para indicar que la prueba falló.
Notas
Asegúrate de que las clavijas de entrada y salida del periférico estén bien conectadas. Ajusta los niveles de entrada para mostrar correctamente la señal grabada.
| Selecciona USB Audio Peripheral Record Test. |
|
| Se muestra el resumen de las instrucciones. |
|
| Pantalla previa a la conexión. |
|
| Interfaz de audio USB con bucle de retorno conectada a un dispositivo Android. |
|
| Conexiones en la parte posterior de la interfaz de audio USB. |
|
| Conexiones en la parte frontal de la interfaz de audio USB. |
|
| Pantalla posterior a la conexión. |
|
| Pantalla posterior a la conexión, con la prueba de grabación en ejecución. |
|
Prueba de los botones de los auriculares
Resumen
Esta prueba verifica que los botones de multimedia/transporte de los auriculares recomendados se reconozcan correctamente.
Proceso
Después de invocar la prueba desde el menú principal, conecta los auriculares USB periféricos. Presiona cada botón de multimedia/transporte (reproducir, pausar, subir volumen y bajar volumen) de los auriculares. A medida que se reconozca cada uno, se mostrará en el panel de prueba. Cuando se reconocen todos los botones, se habilita el botón de aprobación de la prueba (marca de verificación). Haz clic en el botón de prueba aprobada para indicar que la prueba se realizó correctamente. Si no se reconoce el conjunto completo de botones, haz clic en el botón test fail (signo de exclamación) para indicar que la prueba falló.
Notas
|
Periférico de auriculares USB conectado al dispositivo Android.
Observa el adaptador OTG. |
|
| Selecciona USB Audio Peripheral Buttons Test. |
|
| Se muestra el resumen de las instrucciones. |
|
|
El periférico está conectado, pero aún no se reconocen los botones.
Ten en cuenta que los botones esperados (que se conocen en el perfil del dispositivo) se indican con texto blanco, mientras que los que no forman parte del dispositivo periférico de prueba se muestran con texto gris. |
|
| El periférico está conectado y se reconocen los botones esperados. |
|
Recomendaciones de adaptadores de audio USB
En esta sección, se enumeran los adaptadores de USB-C a 3.5 mm recomendados, cuya funcionalidad se probó con las pruebas de OboeTester y CTS Verifier.
Android 17 agrega nuevos adaptadores de audio de USB-C a 3.5 mm a la lista de recomendaciones de adaptadores de audio USB.
| Fabricante | ID del proveedor | ID del producto | Almacenamiento |

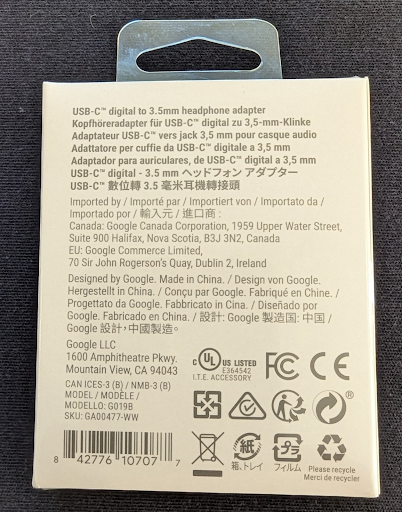

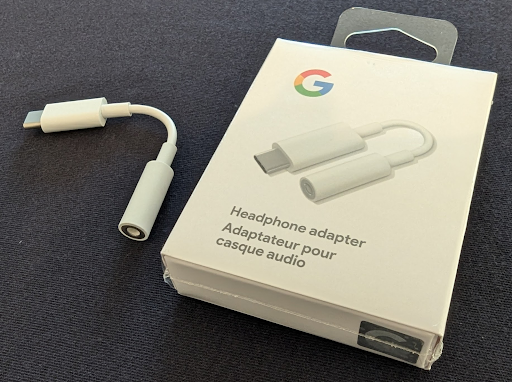

| Google
Ten en cuenta que el adaptador USB de Google ya no se fabrica y no está disponible en Google Play Store. |
0x18D1 | 0x5025, 0x5034 | Walmart |
|
|
||

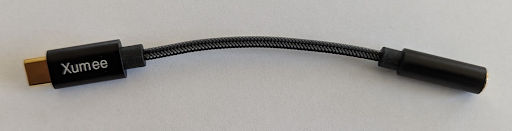

| Xumee | 0x0BDA | 0x4BE2 | Amazon |
| 0x3302 | 0x56C5 | ||
|
|||

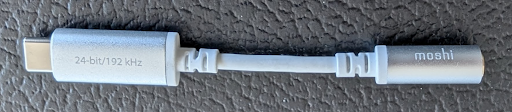

| Moshi | 0x282B | 0x0033 | Amazon, Moshi |
|
|||

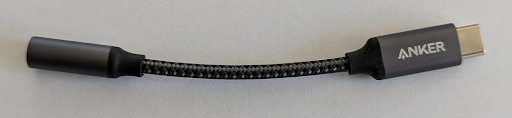

| Anker
Cuando se mide la latencia con las pruebas de CTS Verifier, el adaptador de Anker tiene una latencia 3.23 milisegundos mayor que la del dispositivo de Google. |
0x0572 | 0x1B08 | Amazon |
|
|||

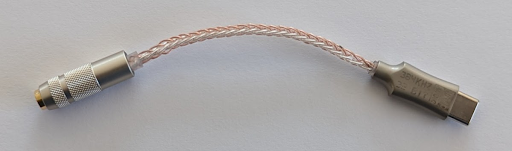

| TTGK Realtek ALC5686 | 0x0BDA | 0x4BD1 | Amazon |
|
|||
