Thiết lập thiết bị thử nghiệm

Kết nối và định cấu hình thiết bị thử nghiệm. Phần cứng cần thiết để kiểm thử thiết bị được kiểm thử (DUT) là:

• Gia tốc kế 3 trục (35C-10)
• Cáp cảm biến gia tốc 3 trục
• Nền tảng cách ly độ rung
• 3M CF-40EG có lớp đệm xốp dày 25,4 mm
• Thẻ thu thập dữ liệu (thẻ âm thanh)
• Bộ điều chỉnh tín hiệu CCLD
• Beeswax: YJ-0216

Các hình sau đây minh hoạ cách thiết lập hệ thống kiểm thử:

Hình 1. Sơ đồ hệ thống kiểm thử (chế độ xem bên)

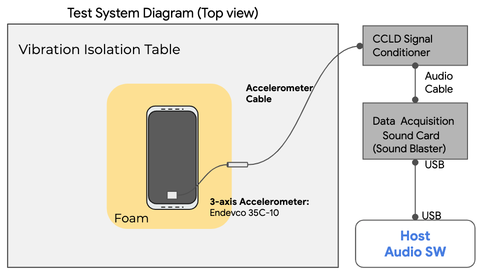

Hình 2. Sơ đồ hệ thống kiểm thử (chế độ xem từ trên xuống)

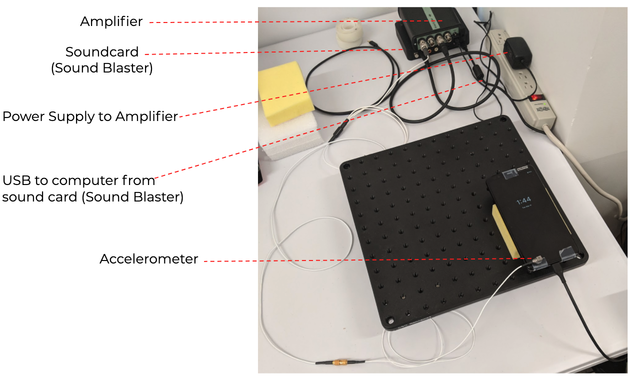

Hình 3. Ảnh chụp hệ thống kiểm thử

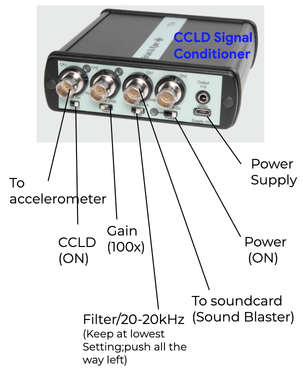

Hình 4. Bộ điều biến tín hiệu CCLD
