A mídia pertence a um conjunto de aplicativos do sistema (por exemplo, Discador e Iniciador de aplicativos). Esses aplicativos compartilham estilos e ativos comuns definidos em diferentes níveis na estrutura AOSP.
-
framework/base
. Todos os estilos básicos do Android são definidos aqui. -
packages/services/Car/car_product/overlay
. Contém sobreposições de tempo de compilação que modificam os recursos de estrutura/base padrão para produzir a aparência AOSP do Android Automotive OS. Os OEMs podem optar por excluir essa sobreposição e usar a sua própria. -
packages/apps/Car/libs/car-ui-lib
. Essa biblioteca define os componentes e recursos AAOS comuns aos aplicativos do sistema e aos aplicativos desagregados projetados para personalização. Para obter detalhes, consulte o Car UI Library Integration Guide . -
packages/apps/Car/libs/car_app_common
. Cores e estilos comuns compartilhados entre aplicativos de sistemas automotivos. Os OEMs podem usar sobreposições para personalizar esses elementos (semelhante acar_product/overlay
descrito acima). -
packages/apps/Car/libs/car_media_common
. Contém elementos compartilhados entre Mídia e outras UIs de mídia. Por exemplo, o widget de mídia da tela inicial. packages/apps/Car/Media.
Todos os aplicativos do sistema usam seu próprio tema, que se estende deTheme.CarUi
, conforme definido emcar-ui-lib
.
O Android Automotive AOSP fornece duas apresentações de mídia.
- IU de mídia. Permite que os usuários façam login, naveguem pelo conteúdo e usem controles de reprodução detalhados.
- Widget de mídia da tela inicial. Permite o uso dos principais recursos de controle de reprodução de mídia na tela inicial.
Interface de usuário de mídia
Esta figura descreve a estrutura da interface do usuário de mídia:
Figura 1. Interface de usuário de mídia
Para obter detalhes sobre as diretrizes de UX e UI, bem como a estrutura espacial dos diferentes componentes do Media, consulte Modelo espacial .
AppBarView: barra de ferramentas
A barra de ferramentas Media UI é um componente compartilhado com outros aplicativos do sistema, como Discador e Rádio. Para saber como personalizar a barra de ferramentas, consulte o Car UI Library Integration Guide .
Tamanho máximo da arte da mídia
Para notificar os aplicativos de mídia sobre o tamanho máximo da arte a ser buscada, você pode sobrepormedia_items_bitmap_max_size_px
em seu sistema. Para fazer isso, envie EXTRA_MEDIA_ART_SIZE_HINT_PIXELS
como uma dica de raiz. Como resultado, você economizará largura de banda ao baixar imagens. Para saber mais, consulte MediaConstants em developer.android.com.Procurar fragmento
Browse consiste principalmente em um Car UI RecyclerView , que lida com a posição da barra de rolagem, setas e margens e pode procurar itens de diferentes tipos, como cabeçalhos, itens de grade, itens de grade de ícones, itens de lista e itens de lista de ícones.
Controles de reprodução minimizados
Quando o fragmento de navegação está sendo exibido e quando um item de mídia é selecionado, uma exibição de controles de reprodução minimizada é exibida. A figura a seguir ilustra a estrutura dessa exibição:
Figura 2. Controles de reprodução minimizados
lista de navegação
Os desenvolvedores podem usar um conjunto de dicas de estilo (consulte Aplicar estilos de conteúdo ) para personalizar a apresentação do conteúdo de navegação de mídia. Os OEMs devem aderir a esses estilos, ajustando a apresentação ao seu sistema de design.
Os tipos de itens suportados e os respectivos layouts estão localizados da seguinte forma:
-
LIST_ITEM
packages/apps/Car/Media/res/layout/queue_list_item.xml ) ou separado Comumente usado para episódios em um podcast, como itens de lista de reprodução e favoritos. packages/apps/Car/Media/res/layout/queue_list_item.xml ), ou um separado no qual a imagem incluída com o item de mídia não é a arte real do álbum, mas um ícone. packages/apps/Car/Media/res/layout/queue_list_item.xml ), ou músicas ou listas de reprodução separadas. packages/apps/Car/Media/res/layout/queue_list_item.xml ) ou um
ICON_LIST_ITEM
separado . packages/apps/Car/Media/res/layout/queue_list_item.xml ) ou seções separadas.Tela de reprodução
Para exibir esta tela, expanda os controles de reprodução minimizados:
- Atualmente reproduzindo medados de itens de mídia (incluindo título e subtítulo).
- Controles de reprodução completos.
- Fila de reprodução (usada para exibir os itens reproduzidos recentemente ou os próximos a serem reproduzidos).
Os componentes da tela Playback são identificados nas figuras abaixo.
Figura 3. Tela de reprodução
A tela de reprodução não compartilha a barra de ferramentas com o restante do aplicativo. Em vez disso, os elementos na parte superior da tela são gerenciados individualmente por esta tela.
Controles de reprodução
A tela de reprodução inclui um conjunto estendido de controles de reprodução, organizados em linhas de controle . A linha secundária (exibida abaixo como a linha na parte superior) só é exibida se o espaço na primeira linha não for suficiente para exibir todas as ações retornadas pelo aplicativo de mídia de PlaybackStateCompat#getActions()
.
Figura 4. Controles de reprodução.
Os OEMs podem personalizar os ícones de ações padrão, mas devem apresentar ícones de ação personalizados conforme são fornecidos pelos aplicativos de mídia.
Widget de mídia da tela inicial
Este widget é implementado como um fragmento em car-media-common
. Este fragmento inclui uma versão minimizada da tela de reprodução descrita acima. Todas as mesmas regras e recursos de personalização se aplicam.
Figura 5. Widget de mídia da tela inicial

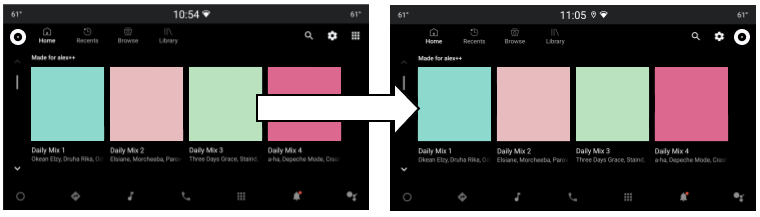

O botão Seletor de aplicativo exibido acima usa a funcionalidade de alternância descrita em Fluxo de usuário de alternância de fonte de mídia .
Para usar o ícone de fonte de mídia atual para o botão Seletor de aplicativo, sobreponha o sinalizador use_media_source_logo_for_app_selector
definido em platform/packages/apps/Car/libs/car-media-common/res/values/bools.xml
e defina-o como true
. Com essa alteração, o ícone da fonte de mídia no lado oposto da barra de ferramentas do aplicativo ficará oculto. A personalização também se aplica ao aplicativo Media Center e ao aplicativo Radio de referência.
Figura 6. Botão de seleção do aplicativo de mídia
Layout dos botões Reproduzir, Pausar e Parar
O layout do botão Reproduzir/Pausar/Parar pode ser personalizado para "Reproduzindo agora" e a exibição de controles de reprodução minimizada. Ambos os layouts são definidos em packages/apps/Car/libs/car-media-common/res/layout/
.
Para personalizar layouts de botão, aplique sobreposições de tempo de construção a play_pause_stop_button_layout.xml
e minimized_play_pause_stop_button_layout.xml
.
Destaque o item atual na fila de reprodução
O estado do item da fila de reprodução atual é definido como selected
, portanto, pode ser personalizado usando recursos de estado, como listas de estado de cores (consulte Recurso de lista de estado de cores ) e drawables de lista de estados (consulte Recursos desenháveis ). Para aplicar as alterações de estilo necessárias, você pode substituir o layout do item da fila packages/apps/Car/Media/res/layout/queue_list_item.xml ) ou um separado
Você também pode mostrar um ícone ao lado do item da fila de reprodução atual:
- Sobreponha o sinalizador booleano
show_icon_for_now_playing_queue_list_item
definido em packages/apps/Car/Media/res/layout/queue_list_item.xml ), ou um separadoPara ocultar o cronômetro de reprodução, defina
show_time_for_now_playing_queue_list_item
comofalse
. - Use um drawable de estado, por exemplo, primeiro plano ou plano de fundo da exibição raiz do item (consulte packages/apps/Car/Media/res/layout/queue_list_item.xml ) ou uma exibição separada na hierarquia de exibição do item.
Figura 7. Item atual destacado na fila de reprodução
