Menguji input multisaluran dan output multisaluran audio

Android 17 memperkenalkan pengujian CTS Verifier baru untuk input dan output multi-channel audio.

Halaman ini menguraikan langkah-langkah penyiapan dan verifikasi untuk pengujian audio input 4 saluran dan output 8 saluran di CTS Verifier.

Menguji input 4 saluran ([5.6/H-1-11])

Pengujian ini memverifikasi bahwa perangkat dapat merekam empat saluran terpisah.

Mengalibrasi dan menyiapkan hardware

Untuk menyiapkan hardware untuk pengujian, hubungkan setiap dari empat saluran output yang dihasilkan oleh pengujian CTS Verifier kembali ke saluran input yang sesuai di Zoom AMS-44. Karena Zoom AMS-44 menyediakan output stereo A dan B, yang masing-masing membawa channel 1/2 dan 3/4, Anda memerlukan kabel Y untuk memecah sinyal stereo ini kembali menjadi input mono individual.

Sebaiknya gunakan salah satu antarmuka audio berikut untuk pengujian:

Menyiapkan koneksi fisik

Input dan output Zoom AMS-44

Gambar 2. Input dan output Zoom AMS-44.

  1. Hubungkan output A ke input 1 dan 2:

    • Colokkan salah satu ujung stereo 3,5 mm kabel Y ke jack output A di bagian depan Zoom AMS-44.
    • Hubungkan steker mono 6,5 mm yang sesuai dengan output A saluran kiri ke jack input 1 di AMS-44.
    • Hubungkan steker mono 6,5 mm yang sesuai dengan output saluran kanan A ke jack input 2 di AMS-44.

    Koneksi output A Zoom AMS-44

    Gambar 3. Output Zoom AMS-44 Zoom AMS-44 A.

  2. Hubungkan output B ke input 3 dan 4:

    • Colokkan ujung stereo 3,5 mm kabel Y kedua ke jack output B di bagian depan Zoom AMS-44.
    • Hubungkan steker mono 6,5 mm untuk saluran kiri output B ke jack input 3.
    • Hubungkan steker mono 6,5 mm untuk saluran kanan output B ke soket input 4.

    Koneksi output B Zoom AMS-44

    Gambar 4. Koneksi output B Zoom AMS-44 Zoom AMS-44.

  3. Hubungkan Zoom AMS-44 ke perangkat Android yang sedang diuji (DUT) menggunakan kabel USB.

    Hubungkan Zoom AMS-44 ke DUT dengan USB

    Gambar 5. Hubungkan Zoom AMS-44 ke DUT dengan USB.

Mengonfigurasi Zoom AMS-44

  • Setel tombol LOOPBACK di Zoom AMS-44 ke OFF. Hal ini sangat penting karena fitur loopback internal AMS-44 melakukan downmix semua input, yang mencegah CTS Verifier menguji setiap saluran.

  • Setel tombol DIRECT MONITOR di Zoom AMS-44 ke OFF.

    Tombol loopback dan pemantauan langsung Zoom AMS-44

    Gambar 6. Zoom AMS-44 direct monitoring and loopback switches.

  • Setel kenop gain individual untuk input 1, 2, 3, dan 4 ke tingkat rendah hingga menengah. Anda dapat menyesuaikannya selama kalibrasi.

  • Setel volume output A dan B di Zoom AMS-44 ke maksimum.

  • Setel volume DUT ke rentang sedang. Anda dapat mengubahnya selama kalibrasi untuk mendapatkan kualitas sinyal yang optimal.

Prosedur kalibrasi menggunakan CTS Verifier

  1. Di DUT Android, luncurkan CTS Verifier dan buka Audio > Audio Data Paths USB 4-Channel Input Test.
  2. Hubungkan Zoom AMS-44 melalui USB. Layar pengujian akan menampilkan InCh: 4, OutCh: 4, yang menunjukkan bahwa perangkat dikenali.
  3. Ketuk tombol Kalibrasi dalam pengujian. Tindakan ini akan membuka dialog kalibrasi dengan tampilan osiloskop.

  4. Utilitas kalibrasi memutar gelombang sinus secara berurutan melalui masing-masing empat saluran output logis (saluran 1 hingga saluran 4). Untuk setiap langkah:

    • Channel 1 (output A kiri -> input 1): Saat utilitas menunjukkan channel 1 aktif, sesuaikan kenop Gain 1 di Zoom AMS-44. Amati osiloskop. Anda akan melihat gelombang sinus yang bersih. Sesuaikan gain hingga amplitudo puncak sekitar 0,8 pada layar. Indikator SIG hijau aktif.

      Prosedur kalibrasi Zoom AMS-44

      Gambar 7. Prosedur kalibrasi Zoom AMS-44.

    • Channel 2 (output A kanan -> input 2): Saat channel 2 aktif, sesuaikan kenop Gain 2 pada AMS-44 untuk mendapatkan amplitudo yang serupa (sekitar 0,8) pada osiloskop.

    • Channel 3 (output B kiri -> input 3): Saat channel 3 aktif, sesuaikan kenop Gain 3.

    • Channel 4 (output B kanan -> input 4): Saat channel 4 aktif, sesuaikan kenop Gain 4.

  5. Ulangi penyesuaian sesuai kebutuhan hingga keempat saluran menampilkan gelombang sinus yang kuat dan bersih (sekitar 0, 8 amplitudo puncak) saat dipilih dalam dialog kalibrasi.

Menjalankan pengujian input 4 saluran

  1. Keluar dari dialog kalibrasi.

  2. Ketuk Mulai di Audio Data Paths USB 4-Channel Input Test.

    Pengujian ini otomatis bergantian memutar nada di setiap saluran output dan memverifikasi sinyal pada input yang sesuai.

  3. Pantau osiloskop dalam pengujian untuk setiap saluran (Ch 0 hingga 3).

    Pengujian lulus jika keempat saluran menunjukkan besaran tinggi dan jitter rendah, yang menunjukkan loopback dan pengambilan setiap saluran diskrit yang berhasil.

Pengujian output 8 saluran ([5.6/H-1-10])

Pengujian ini memverifikasi dukungan untuk mask saluran output Quad, 5.1, dan 7.1. Input delapan saluran tidak diperlukan; delapan output dicampur kembali ke dalam input stereo untuk verifikasi.

Menyiapkan pencampuran loopback

Anda harus mencampur delapan output diskret kembali ke input stereo, menggunakan salah satu opsi berikut:

  • Opsi 1 (mixer aktif - direkomendasikan): Gunakan mixer audio stereo 6 arah:

    • Hubungkan delapan output dari adaptor Vantec ke input mixer.
    • Mixer menggabungkannya menjadi satu sinyal stereo.
    • Rutekan output stereo mixer kembali ke input stereo adaptor Vantec.

  • Opsi 2 (pengalih manual): Gunakan perangkat seperti pengalih audio 4 saluran Cubilux. Hal ini memberikan isolasi saluran yang tinggi, tetapi mengharuskan penguji untuk mengalihkan saluran aktif yang dirutekan kembali ke input secara manual.

Kalibrasi

  • Gunakan dialog kalibrasi loopback CTS Verifier untuk memutar setiap saluran mask Quad, 5.1, atau 7.1 satu per satu.
  • Verifikasi bahwa setiap saluran output diskrit dicampur dan direkam dengan benar oleh input.

Prosedur kalibrasi umum

Hubungkan delapan saluran output diskret dari adaptor Vantec ke input mixer audio stereo 6 arah sehingga dijumlahkan dengan benar ke output stereo mixer, yang kemudian di-loop kembali ke input stereo Vantec. Pengujian ini mengharapkan saluran tertentu muncul di input kiri atau kanan Vantec.

Prosedur kalibrasi untuk penyiapan hardware pengujian multisaluran USB jalur data audio

  1. Hubungkan adaptor daya ke mixer audio stereo.
  2. Hubungkan adaptor audio Vantec USB 7.1 ke DUT menggunakan kabel USB dan adaptor OTG jika perlu.
  3. Hubungkan output stereo mixer audio stereo 6 arah ke input line-in stereo adaptor USB Vantec. Gunakan kabel stereo Y 3,5 mm standar untuk loopback ini. Anda mungkin perlu menukar posisi kabel kiri dan kanan (putih dan merah pada Gambar 8) untuk menyesuaikan saluran kiri dan kanan dengan benar, tetapi juga dapat melakukannya selama langkah koneksi input berikutnya, saat sinyal tersedia.

  4. Setel volume DUT ke sekitar 90% dari rentang maksimumnya. Gunakan setelan ini, bersama dengan gain masing-masing mixer, untuk mendapatkan sinyal audio yang optimal.

    Hubungkan output mixer ke input Vantec

    Gambar 8. Hubungkan output mixer ke input Vantec.

Hubungkan output Vantec ke koneksi input mixer

Adaptor Vantec memiliki delapan saluran output, yang biasanya dikelompokkan menjadi empat jack stereo 3,5 mm: depan (FL/FR), belakang (BL/BR), tengah/sub (FC/LFE), dan samping (SL/SR). Anda harus menghubungkan setiap dari 8 output diskrit ini ke input mixer audio stereo 6 arah.

Identifikasi konektor fisik mana di Vantec yang sesuai dengan setiap saluran (misalnya, FL, FR). Lihat dokumentasi atau label Vantec. Mixer stereo 6 arah memungkinkan Anda merutekan setiap input yang terhubung ke bus output stereo kiri atau kanan.

Langkah-langkah kalibrasi
  1. Di perangkat Android, buka CTS Verifier dan pilih Audio Data Paths USB Multichannel Test.

  2. Ketuk Kalibrasikan.

    Dialog kalibrasi memutar nada uji melalui masing-masing dari delapan saluran, pemilihan saluran memiliki urutan berikut:

    AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)
Verifikasi dan sesuaikan

Lakukan hal berikut untuk setiap channel saat diputar:

  1. Perhatikan channel mana yang saat ini aktif dalam dialog kalibrasi.
  2. Konfirmasi bahwa sinyal diteruskan dengan benar dari output Vantec melalui mixer dan kembali ke input Vantec. Anda akan melihat sinyal di osiloskop kalibrasi.
  3. Saat FL, BL, FC, atau SL aktif, pastikan sinyal terdaftar di saluran kiri layar kalibrasi.
  4. Saat FR, BR, LFE, atau SR aktif, verifikasi bahwa sinyal terdaftar di saluran kanan layar kalibrasi.

  5. Gunakan kenop gain/volume individual pada Stereo Audio Mixer yang mengontrol input yang terhubung ke saluran output Vantec yang sedang diputar. Sesuaikan penguatan hingga tampilan kalibrasi menunjukkan penguatan sekitar 0,8 untuk saluran tersebut.

  6. Lanjutkan proses ini untuk kedelapan channel. Pantau terus kenop mixer mana yang menyesuaikan channel Vantec mana.

  7. Setelah kedelapan saluran diputar dan dikalibrasi ke gain sekitar 0,8 atau lebih tinggi, keluar dari dialog kalibrasi.

    Hubungkan output Vantec ke input mixer

    Gambar 9. Hubungkan output Vantec ke input mixer.

Menjalankan pengujian output 8 saluran

  1. Buka Audio > Audio Data Paths USB Multichannel Test di CTS Verifier.

  2. Hubungkan adaptor audio USB Vantec dan penyiapan mixer/switcher.

    • Mixer aktif

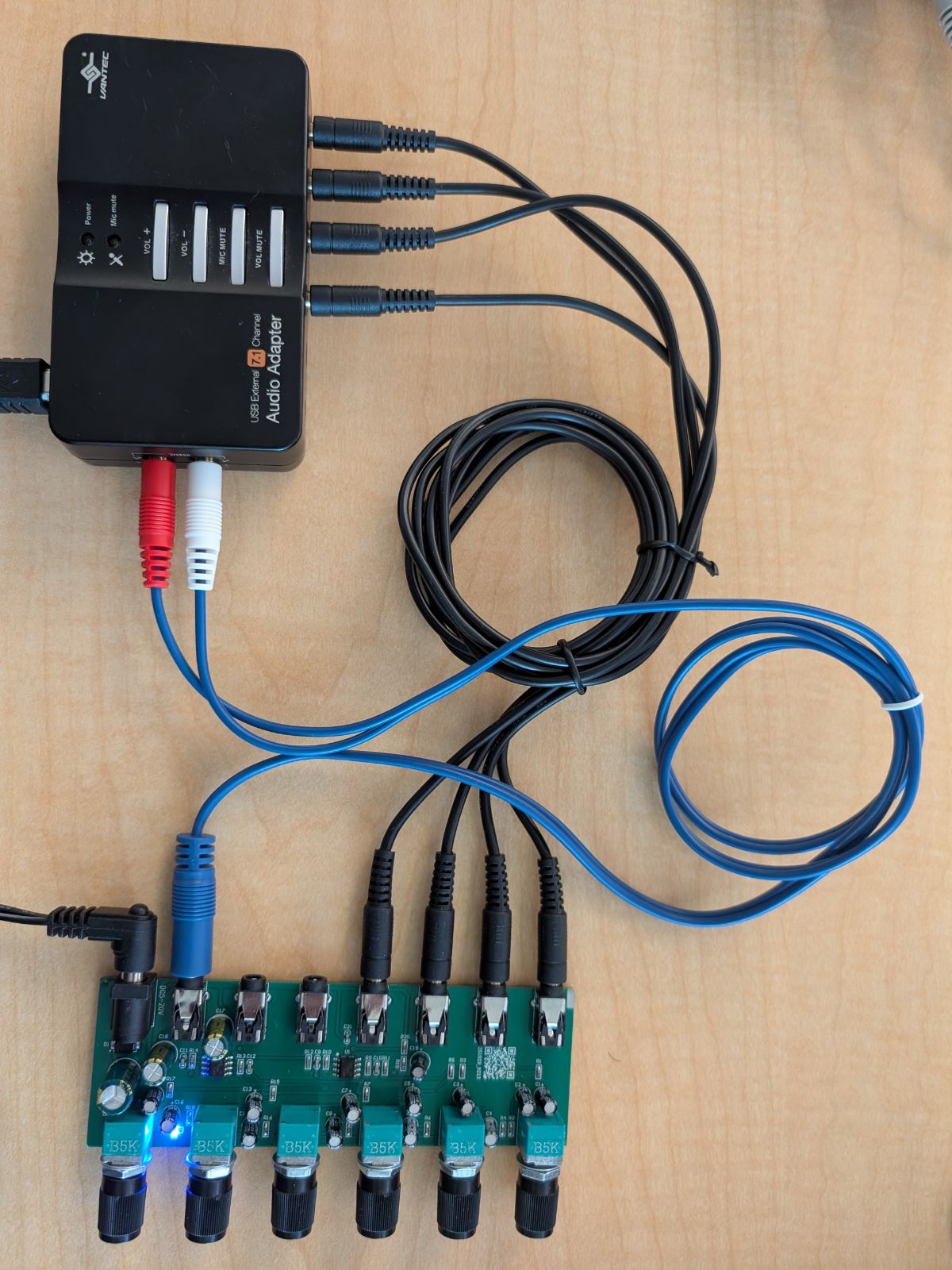

      Koneksi mixer aktif

      Gambar 10. Koneksi mixer aktif.

    • Mixer Manual

      Koneksi mixer manual

      Gambar 11. Koneksi mixer manual.

  3. Opsional: Jika Anda menggunakan pengalih manual (opsi 2), centang kotak Manual Mode. Dengan begitu, Anda dapat secara manual mengarahkan saluran tertentu yang sedang diuji ke input stereo sebelum memulai setiap sub-pengujian.

  4. Tekan Mulai.

    Pengujian melakukan iterasi melalui semua saluran dalam mask berikut:

    • Quad: kiri depan, kanan depan, kiri belakang, kanan belakang.
    • 5.1: kiri depan, kanan depan, tengah, LFE, kiri belakang, kanan belakang.
    • 7.1: depan kiri, depan kanan, tengah, LFE, belakang kiri, belakang kanan, samping kiri, samping kanan.

    Penganalisis mengharapkan saluran berindeks ganjil (L, C, LB, SL) muncul di input kiri dan saluran berindeks genap (R, LFE, RB, SR) muncul di input kanan.

  5. Verifikasi setiap saluran lulus dengan memeriksa sinyal bersih di osiloskop.

    Pengujian lulus jika semua mask (Quad, 5.1, 7.1) divalidasi sepenuhnya.
