Проверка многоканального аудиовхода и многоканального аудиовыхода.

В Android 17 представлены новые тесты CTS Verifier для многоканального аудиовхода и выхода.

На этой странице описаны этапы настройки и проверки 4-канального входного и 8-канального выходного аудиосигнала в программе CTS Verifier.

Тест 4-канального входа ([5.6/H-1-11])

Этот тест подтверждает, что устройство способно захватывать четыре отдельных канала.

Калибровка и настройка оборудования

Для подготовки оборудования к тестированию, подключите каждый из четырех выходных каналов, полученных в ходе теста CTS Verifier, обратно к соответствующим входным каналам на Zoom AMS-44. Поскольку Zoom AMS-44 обеспечивает стереовыходы A и B, передающие каналы 1/2 и 3/4 соответственно, вам потребуются Y-образные кабели для разделения этих стереосигналов на отдельные монофонические входы.

Рекомендуемое оборудование и кабели

Для тестирования мы рекомендуем использовать один из следующих аудиоинтерфейсов:

• Вариант 1: Zoom AMS-44: профессиональный интерфейс с 4 входами и 4 выходами.

  • Zoom AMS 44 (на Amazon) или Zoom AMS 44 (на AliExpress)
  • Кабели: 2 - 3,5 мм на два моноразъема 6,35 мм



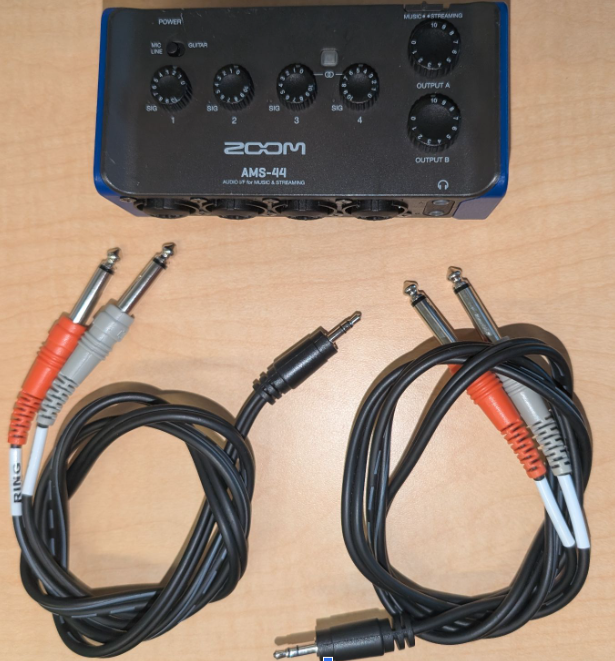

  Рисунок 1. Камера Zoom AMS-44 и кабели.

• Вариант 2: Focusrite Scarlett 4i4 (4-го поколения): профессиональный аудиоинтерфейс с 4 входами и 4 выходами.

  • Focusrite Scarlett 4i4 (на Sweetwater)
  • 4 - 6,35 мм кабели

Настройте физические соединения

Рисунок 2. Увеличенное изображение входов и выходов AMS-44.

1. Подключите выход A к входам 1 и 2:

   • Подключите один 3,5-мм стереоразъем Y-кабеля к выходному разъему A на передней панели Zoom AMS-44.
   • Подключите монофонический штекер 6,5 мм, соответствующий левому каналу выхода A, к входному разъему 1 на AMS-44.
   • Подключите монофонический штекер 6,5 мм, соответствующий правому каналу выхода A, к разъему входа 2 на AMS-44.



   Рисунок 3. Подключение выходного сигнала A Zoom AMS-44.

2. Подключите выход B к входам 3 и 4:

   • Подключите 3,5-мм стереоразъем второго Y-образного кабеля к выходному разъему B на передней панели Zoom AMS-44.
   • Подключите монофонический 6,5-мм штекер левого канала выхода B к разъему входа 3.
   • Подключите монофонический 6,5-мм штекер правого канала выхода B к разъему входа 4.



   Рисунок 4. Разъемы выхода B Zoom AMS-44 Zoom AMS-44.

3. Подключите Zoom AMS-44 к тестируемому устройству Android с помощью USB-кабеля.



   Рисунок 5. Подключение Zoom AMS-44 к тестируемому устройству через USB.

Настройте Zoom AMS-44

• Установите переключатель LOOBPACK на Zoom AMS-44 в положение OFF . Это крайне важно, поскольку встроенная функция обратной связи AMS-44 преобразует все входные сигналы в микшированный, что не позволяет CTS Verifier тестировать отдельные каналы.

• Установите переключатель DIRECT MONITOR на наушниках Zoom AMS-44 в положение OFF .



  Рисунок 6. Коммутаторы прямого мониторинга и обратной связи Zoom AMS-44.

• Установите регуляторы усиления для каждого из входов 1, 2, 3 и 4 на низкий или средний уровень. Регулировка производится во время калибровки.

• Установите максимальную громкость выходов A и B на микрофоне Zoom AMS-44.

• Установите громкость тестируемого устройства на средний уровень. Вы можете изменить это значение во время калибровки для достижения оптимального качества сигнала.

Процедура калибровки с использованием CTS Verifier

1. На тестируемом устройстве Android запустите CTS Verifier и перейдите в раздел Audio > Audio Data Paths USB 4-Channel Input Test .
2. Подключите Zoom AMS-44 через USB. На тестовом экране должно отобразиться InCh: 4, OutCh: 4 , что указывает на распознавание устройства.
3. Нажмите кнопку «Калибровка» в процессе теста. Откроется диалоговое окно калибровки с отображением результатов на осциллографе.

4. Программа калибровки последовательно воспроизводит синусоидальный сигнал через каждый из четырех логических выходных каналов (каналы с 1 по 4). На каждом этапе:

   • Канал 1 (выход A слева -> вход 1): Когда программа покажет, что канал 1 активен, отрегулируйте ручку Gain 1 на Zoom AMS-44. Наблюдайте за осциллографом. Вы увидите чистую синусоидальную волну. Отрегулируйте усиление до тех пор, пока пиковая амплитуда на дисплее не достигнет примерно 0,8 . Зеленый индикатор SIG активен.



     Рисунок 7. Увеличенное изображение процедуры калибровки AMS-44.

   • Канал 2 (выход A справа -> вход 2): Когда канал 2 активен, отрегулируйте ручку Gain 2 на AMS-44, чтобы добиться аналогичной амплитуды (около 0,8) на осциллографе.

   • Канал 3 (левый выход B -> вход 3): Когда канал 3 активен, отрегулируйте ручку Gain 3 .

   • Канал 4 (выход B справа -> вход 4): Когда канал 4 активен, отрегулируйте ручку Gain 4 .

5. При необходимости повторяйте корректировки, пока во всех четырех каналах при выборе в диалоговом окне калибровки не будет отображаться четкая, ровная синусоида (пиковая амплитуда около 0,8).

Запустите тест 4-канального входа.

1. Выйдите из диалогового окна калибровки.

2. Нажмите «Пуск» в разделе «Тест 4-канального USB-входа на наличие аудиоданных» .

   Тест автоматически циклически воспроизводит звуковой сигнал на каждом выходном канале и проверяет сигнал на соответствующем входе.

3. В ходе теста следите за показаниями осциллографа для каждого канала (каналы 0–3).

   Тест считается пройденным, если все четыре канала демонстрируют высокую амплитуду и низкий уровень дрожания, что указывает на успешную обратную связь и захват каждого отдельного канала.

Тестирование 8-канального выхода ([5.6/H-1-10])

Этот тест проверяет поддержку четырехканальных, пятиканальных и семиканальных выходных каналов. Восьмиканальный вход не требуется; восемь выходов микшируются обратно в стереовход для проверки.

Рекомендуемое оборудование

• Внешний USB-адаптер Vantec для 7.1-канального звука: стандартный адаптер, совместимый со всеми классами аудиоустройств, который изначально поддерживает маски вывода Quad, 5.1 и 7.1.

  • Устройство Vantec USB 7.1 (на Amazon)
    • Кабель 4-3,5 мм для подключения к микшеру.
    • 1 - 3,5 стерео в двухканальный моно

• Один из этих стереофонических аудиомикшеров:

  • Вариант 1: Один из этих 6-канальных стереофонических аудиомикшеров:
    • 6-канальный стереофонический аудиомикшер (на eBay)
    • 6-канальный стереофонический аудиомикшер (на AliExpress)
    • 6-канальный стереофонический аудиомикшер (на Amazon)
    • Обратите внимание, что для 6-канального стереомикшера требуется блок питания мощностью от 5 до 20 Вт.
  • Вариант 2: 4-канальный аудиокоммутатор Cubilux
    • 4-канальный аудиокоммутатор Cubilux (на Amazon)

Настройка микширования обратной связи

Необходимо объединить восемь отдельных выходов в стереовход, используя один из следующих вариантов:

• Вариант 1 (активный микшер - рекомендуется): Используйте 6-канальный стереофонический аудиомикшер:

  • Подключите восемь выходов адаптера Vantec к входам микшера.
  • Микшер объединяет эти сигналы в единый стереосигнал.
  • Направьте стереовыход микшера обратно на стереовход адаптера Vantec.

• Вариант 2 (ручной переключатель): Используйте устройство, например, 4-канальный аудиопереключатель Cubilux. Он обеспечивает высокую степень изоляции каналов, но требует от тестировщика ручного переключения активного канала, направляемого обратно на вход.

Калибровка

• Используйте диалоговое окно калибровки обратной связи CTS Verifier, чтобы воспроизвести каждый канал маски Quad, 5.1 или 7.1 по отдельности.
• Убедитесь, что каждый дискретный выходной канал правильно смешан и захвачен входным сигналом.

Общая процедура калибровки

Подключите восемь отдельных выходных каналов адаптера Vantec к входам вашего 6-канального стереофонического аудиомикшера таким образом, чтобы они корректно суммировались в стереовыход микшера, который затем зацикливается на стереовходе Vantec. Тест предполагает, что определенные каналы должны отображаться на левом или правом входе Vantec.

Процедура калибровки аудиотрактов. Настройка многоканального тестового оборудования USB.

1. Подключите адаптер питания к стереофоническому аудиомикшеру.
2. Подключите USB-адаптер Vantec 7.1 к тестируемому устройству с помощью USB-кабеля и, при необходимости, OTG-адаптера.
3. Подключите стереовыход 6-канального стереофонического аудиомикшера к стереофоническому линейному входу USB-адаптера Vantec. Для обратной связи используйте стандартный 3,5-мм Y-образный стереокабель. Возможно, вам потребуется поменять местами левый и правый (белый и красный на рисунке 8) кабели, чтобы правильно настроить левый и правый каналы, но это также можно сделать на более позднем этапе подключения входа, когда будет доступен сигнал.

4. Установите громкость тестируемого устройства примерно на 90% от его максимального диапазона. Используйте эту настройку, а также индивидуальные регуляторы усиления микшера, для достижения оптимального качества аудиосигнала.



   Рисунок 8. Подключите выход микшера к входу Vantec.

Подключите выход Vantec к входным разъемам микшера.

Адаптер Vantec имеет восемь выходных каналов, обычно сгруппированных в четыре 3,5-мм стереоразъема: фронтальные (FL/FR), тыловые (BL/BR), центральный/сабвуфер (FC/LFE) и боковые (SL/SR). Вам необходимо подключить каждый из этих 8 отдельных выходов к входам вашего 6-канального стереофонического аудиомикшера.

Определите, какой физический разъем на Vantec соответствует каждому каналу (например, FL, FR). Обратитесь к документации Vantec или маркировке. 6-канальный стереомикшер позволяет направлять каждый подключенный вход либо на левую, либо на правую стереовыходную шину.

Этапы калибровки

1. На устройстве Android откройте CTS Verifier и выберите пункт Audio Data Paths USB Multichannel Test .

2. Нажмите «Калибровка» .

   В диалоговом окне калибровки воспроизводится тестовый сигнал через каждый из восьми каналов, выбор каналов осуществляется в следующем порядке:

   AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
   AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
   AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
   AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
   AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
   AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
   AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
   AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)


Проверьте и отрегулируйте.

Выполните следующие действия для каждого канала по мере его воспроизведения:

1. Обратите внимание, какой канал в данный момент активен в диалоговом окне калибровки.
2. Убедитесь, что сигнал правильно проходит с выхода Vantec через микшер и обратно на вход Vantec. На калибровочном осциллографе должен отобразиться сигнал.
3. Когда активны режимы FL, BL, FC или SL, убедитесь, что сигнал регистрируется на левом канале калибровочного дисплея.
4. Когда активны режимы FR, BR, LFE или SR, убедитесь, что сигнал регистрируется на правом канале калибровочного дисплея.

5. Используйте регулятор усиления/громкости на стереофоническом аудиомикшере, который управляет входом, подключенным к воспроизводимому выходному каналу Vantec. Отрегулируйте усиление до тех пор, пока на калибровочном дисплее не отобразится приблизительно 0,8 усиления для этого канала.

6. Повторите этот процесс для всех восьми каналов. Следите за тем, какой регулятор микшера отвечает за настройку какого канала Vantec.

7. После того, как все восемь каналов будут воспроизведены и откалиброваны до уровня усиления приблизительно 0,8 или выше, закройте диалоговое окно калибровки.



   Рисунок 9. Подключите выход Vantec к входу микшера.

Запустите тест вывода на 8 каналов.

1. В программе CTS Verifier перейдите в раздел Audio > Audio Data Paths USB Multichannel Test .

2. Подключите USB-аудиоадаптер Vantec к микшеру/коммутатору.

   • Активный микшер



     Рисунок 10. Подключение активного микшера.

   • Ручной миксер



     Рисунок 11. Подключение ручного миксера.

3. Дополнительно: Если вы используете ручной переключатель (вариант 2), установите флажок «Ручной режим» . Это позволит вам вручную направлять тестируемый канал на стереовход перед началом каждого подтеста.

4. Нажмите «Старт» .

   Тест выполняется по всем каналам в следующих масках:

   • Квадроцикл: передний левый, передний правый, задний левый, задний правый.
   • 5.1: передний левый, передний правый, центр, НЧЭ, задний левый, задний правый.
   • 7.1: передний левый, передний правый, центр, НЧЭ, задний левый, задний правый, боковой левый, боковой правый.

   Анализатор ожидает, что на левом входе будут отображаться каналы с нечетными индексами (L, C, LB, SL), а на правом входе — каналы с четными индексами (R, LFE, RB, SR).

5. Убедитесь, что каждый канал работает, проверив осциллограф на наличие чистого сигнала.

   Тест считается пройденным, если все маски (Quad, 5.1, 7.1) полностью проверены.
