تجهیزات تست را متصل و پیکربندی کنید. سخت افزار مورد نیاز برای تست دستگاه تحت آزمایش (DUT) عبارتند از:
- شتاب سنج 3 محوره (35C-10)
- کابل شتاب سنج 3 محوره
- پلت فرم جداسازی ارتعاش
- 3M CF-40EG با فوم ضخامت 25.4 میلی متر
- کارت جمع آوری اطلاعات (کارت صدا)
- تهویه کننده سیگنال CCLD
- موم زنبور عسل: YJ-0216
شکل های زیر تنظیمات سیستم تست را نشان می دهد:
شکل 1. نمودار سیستم تست (نمای جانبی)

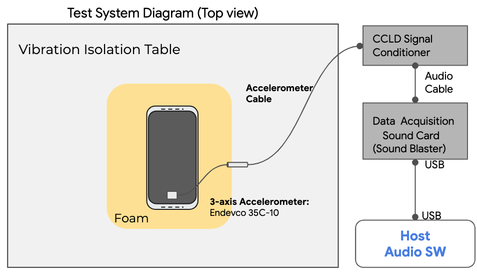

شکل 2. نمودار سیستم تست (نمای بالا)

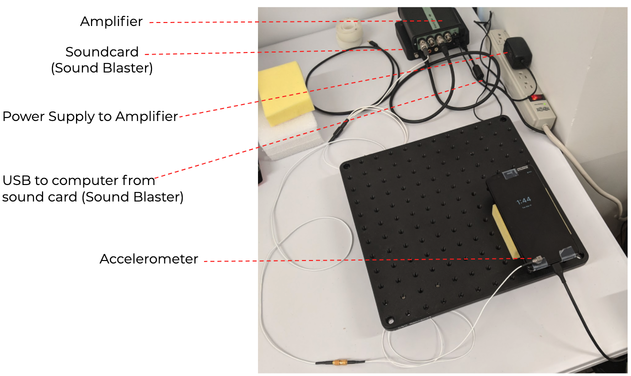

شکل 3. عکس سیستم تست

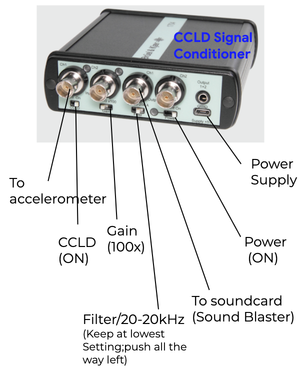

شکل 4. تهویه کننده سیگنال CCLD
