Antarmuka stabil vendor OMAPI

Open Mobile API (OMAPI) adalah API standar yang digunakan untuk berkomunikasi dengan Elemen Pengaman perangkat. Sebelum Android 13, hanya aplikasi dan modul framework yang memiliki akses ke antarmuka ini. Dengan mengonversinya ke antarmuka stabil vendor, modul HAL juga dapat berkomunikasi dengan elemen pengaman melalui layanan OMAPI.

Entri akses ke OMAPI ditambahkan untuk modul HAL tanpa mengubah API apa pun di antarmuka yang ada saat ini. Tidak ada modifikasi yang diperlukan untuk modul aplikasi dan framework yang ada menggunakan antarmuka ini.

Sebagai bagian dari program Android Ready SE, kami menyediakan fitur keamanan inti Android seperti Keymaster, KeyMint, Kredensial Identitas, dan Penyediaan Kunci Jarak Jauh di Elemen Pengaman. Untuk mengaktifkan fitur ini, HAL (komponen vendor) fitur ini harus berkomunikasi dengan Elemen Pengaman melalui antarmuka stabil vendor OMAPI.

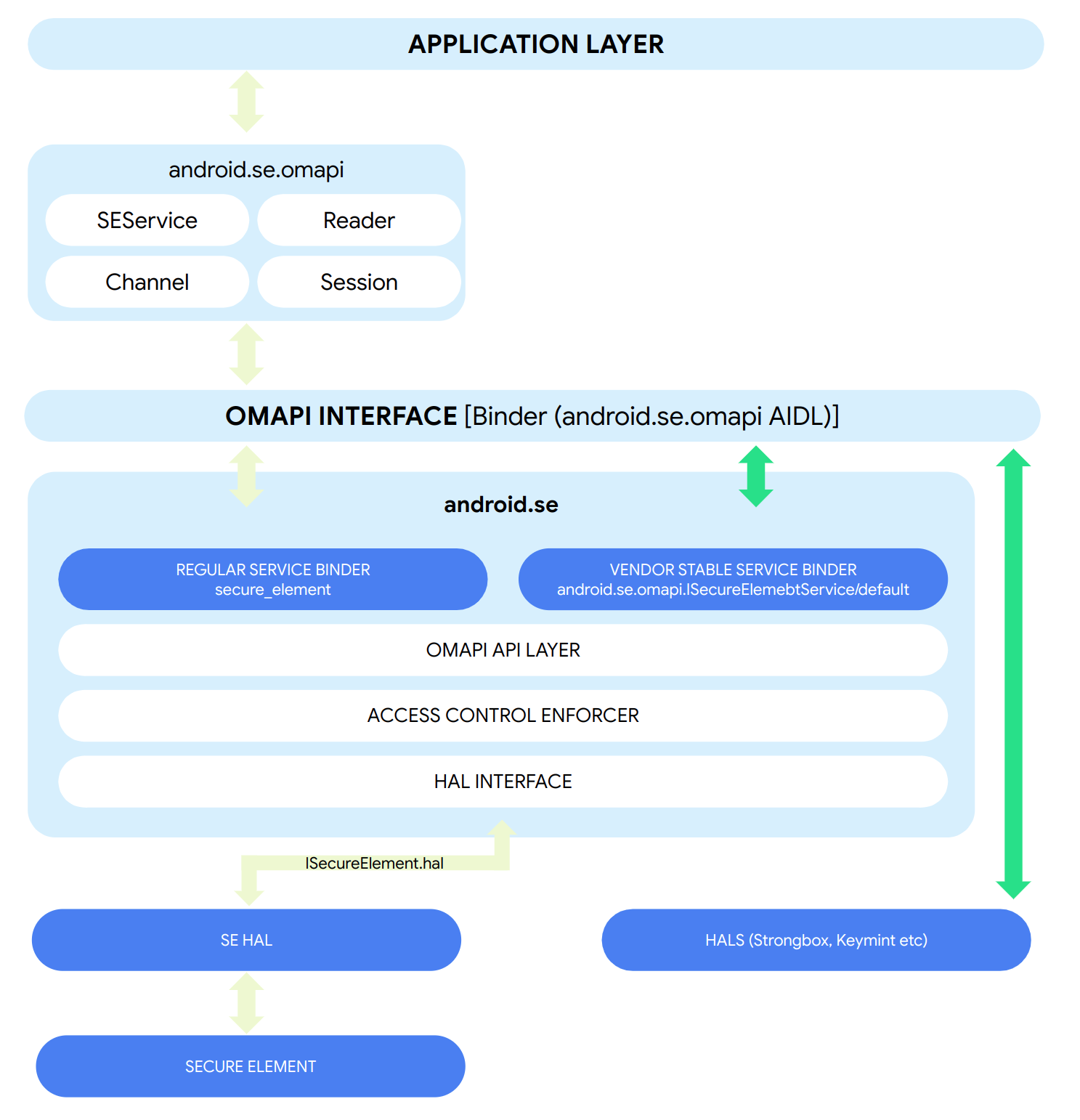

Arsitektur desain

Gambar 1. Arsitektur desain.

OEM yang mengintegrasikan Elemen Pengaman dan fitur Android Ready SE ke dalam perangkatnya harus mengaktifkan antarmuka ini karena dinonaktifkan secara default. Sebelum pembaruan ini, aturan akses Elemen Pengaman ditentukan berdasarkan nama paket atau hash tanda tangannya (referensi aplikasi perangkat) dan AID (referensi aplikasi SE). Modul HAL tidak memiliki ID unik seperti nama paket atau sertifikat tanda tangan. Di Android13 dan yang lebih tinggi, Layanan Stabil Vendor OMAPI memungkinkan modul HAL mengakses Elemen Pengaman. Vendor SE dapat menentukan UUID ID unik 16 byte. Untuk menerapkan aturan akses ini ke modul HAL, vendor SE harus memetakan UUID ID unik 16 byte ini ke UID modul HAL dalam XML konfigurasi pemetaan UUID vendor mereka.

Layanan Stabil Vendor OMAPI menambahkan UUID dengan FF jika diperlukan untuk menjadikannya 20 byte, sesuai dengan bagian 6.1, halaman DeviceAppID-REF-DO: 66 dan menentukan aturan akses di elemen pengaman menggunakan UUID 20 byte ini sebagai referensi aplikasi perangkat.

Nama file pemetaan UUID vendor dibentuk dengan awalan yang telah ditentukan hal_uuid_map_ dan ditambahkan dengan nilai properti sistem ro.boot.product.hardware.sku

    hal_uuid_map_value_of_ro.boot.product.hardware.sku.xml

Layanan Stabil Vendor OMAPI menelusuri file ini di folder /odm/etc/, /vendor/etc/ dan /etc/. Deskripsi mendetail tentang file konfigurasi pemetaan UUID vendor tersedia di sini.

Penerapan

Perubahan berikut diperlukan untuk mengaktifkan fitur Layanan Stabil Vendor OMAPI pada build target.

SecureElement

Aktifkan flag layanan secure_element_vintf_enabled menggunakan overlay resource di folder khusus perangkat.

    <bool name="secure_element_vintf_enabled">true</bool>

Tentukan UID dan XML pemetaan UUID untuk layanan Anda.

<ref_do>
       <uuid_ref_do>
        <uids>
            <uid>0</uid>
        </uids>
        <uuid>9f36407ead0639fc966f14dde7970f68</uuid>
    </uuid_ref_do>

        <uuid_ref_do>
        <uids>
            <uid>1096</uid>
            <uid>1097</uid>
        </uids>
        <uuid>a9b7ba70783b317e9998dc4dd82eb3c5</uuid>
    </uuid_ref_do>
</ref_do>

Sediakan AR Elemen Pengaman untuk layanan HAL menggunakan UUID sebagai referensi aplikasi perangkat. Tambahkan entri pemetaan dalam konfigurasi pemetaan tempat Anda dapat memetakan UUID ini ke UID modul HAL. Dengan pemetaan ini vendor mengizinkan modul HAL mengakses Elemen Pengaman. Pengujian VTS OMAPI dapat digunakan sebagai implementasi referensi untuk mengaktifkan Layanan Stabil Vendor OMAPI di modul HAL.

Perbarui sepolicy modul HAL: Tambahkan aturan sepolicy untuk modul HAL agar domainnya dapat mengakses layanan stabil vendor OMAPI.

    allow hal_module_label secure_element_service:service_manager find

Hubungkan ke layanan stabil vendor OMAPI: Dari modul HAL, gunakan label layanan vendor vendor android.se.omapi.ISecureElementService/defaultandroid.se.omapi.ISecureElementService/default untuk terhubung ke layanan.

Validasi

Pastikan Layanan Stabil Vendor OMAPI telah berhasil di implementasikan dengan menjalankan pengujian VTS OMAPI.

    run vts -m VtsHalOmapiSeServiceV1_TargetTest
    run vts -m VtsHalOmapiSeAccessControlTestCases
