ทดสอบอินพุตหลายช่องทางและเอาต์พุตหลายช่องทางของเสียง

Android 17แนะนำการทดสอบ CTS Verifier ใหม่สำหรับอินพุตและเอาต์พุตหลายช่องสัญญาณเสียง

หน้านี้สรุปขั้นตอนการตั้งค่าและการยืนยันสำหรับการทดสอบเสียงอินพุต 4 ช่องสัญญาณและเอาต์พุต 8 ช่องสัญญาณใน CTS Verifier

ทดสอบอินพุต 4 ช่องสัญญาณ ([5.6/H-1-11])

การทดสอบนี้จะยืนยันว่าอุปกรณ์สามารถบันทึก 4 ช่องสัญญาณแยกกันได้

ปรับเทียบและตั้งค่าฮาร์ดแวร์

หากต้องการตั้งค่าฮาร์ดแวร์สำหรับการทดสอบ ให้วนซ้ำช่องสัญญาณเอาต์พุตทั้ง 4 ช่องที่สร้างโดยการทดสอบ CTS Verifier กลับไปยังช่องสัญญาณอินพุตที่เกี่ยวข้องใน Zoom AMS-44 เนื่องจาก Zoom AMS-44 มีเอาต์พุตสเตอริโอ A และ B ซึ่งมีช่องสัญญาณ 1/2 และ 3/4 ตามลำดับ คุณจึงต้องใช้สาย Y เพื่อแยกสัญญาณสเตอริโอเหล่านี้กลับไปเป็นอินพุตโมโนแต่ละรายการ

ฮาร์ดแวร์และสายเคเบิลที่แนะนำ

เราขอแนะนำให้ใช้อินเทอร์เฟซเสียงอย่างใดอย่างหนึ่งต่อไปนี้สำหรับการทดสอบ

• ตัวเลือกที่ 1: Zoom AMS-44: อินเทอร์เฟซระดับมืออาชีพแบบ 4-in/4-out

  • Zoom AMS 44 (ใน Amazon) หรือ Zoom AMS 44 (ใน AliExpress)
  • สายเคเบิล: 2 - 3.5 มม. เป็นโมโน 6.35 มม. แบบคู่



  รูปที่ 1 Zoom AMS-44 และสายเคเบิล

• ตัวเลือกที่ 2: Focusrite Scarlett 4i4 (รุ่นที่ 4): อินเทอร์เฟซระดับมืออาชีพแบบ 4-in/4-out

  • Focusrite Scarlett 4i4 (ใน Sweetwater)
  • สายเคเบิล 6.35 มม. 4 เส้น

ตั้งค่าการเชื่อมต่อทางกายภาพ

รูปที่ 2 อินพุตและเอาต์พุตของ Zoom AMS-44

1. เชื่อมต่อเอาต์พุต A กับอินพุต 1 และ 2 โดยทำดังนี้

   • เสียบปลายสเตอริโอ 3.5 มม. ด้านหนึ่งของสาย Y เข้ากับแจ็กเอาต์พุต A ที่ด้านหน้าของ Zoom AMS-44
   • เสียบปลั๊กโมโน 6.5 มม. ที่ตรงกับช่องสัญญาณซ้ายของเอาต์พุต A เข้ากับช่องเสียบอินพุต 1 ใน AMS-44
   • เสียบปลั๊กโมโน 6.5 มม. ที่ตรงกับช่องสัญญาณขวาของเอาต์พุต A เข้ากับแจ็กอินพุต 2 ใน AMS-44



   รูปที่ 3 การเชื่อมต่อเอาต์พุต A ของ Zoom AMS-44

2. เชื่อมต่อเอาต์พุต B กับอินพุต 3 และ 4 โดยทำดังนี้

   • เสียบปลายสเตอริโอ 3.5 มม. ของสาย Y เส้นที่ 2 เข้ากับแจ็กเอาต์พุต B ที่ด้านหน้าของ Zoom AMS-44
   • เสียบปลั๊กโมโน 6.5 มม. สำหรับช่องสัญญาณซ้ายของเอาต์พุต B เข้ากับแจ็กอินพุต 3
   • เสียบปลั๊กโมโน 6.5 มม. สำหรับช่องสัญญาณขวาของเอาต์พุต B เข้ากับช่องเสียบอินพุต 4

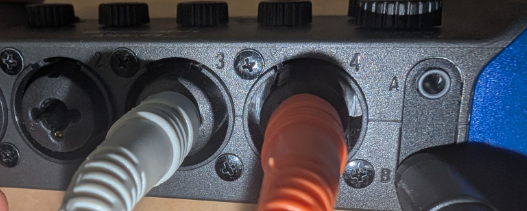

   รูปที่ 4 การเชื่อมต่อเอาต์พุต B ของ Zoom AMS-44

3. เชื่อมต่อ Zoom AMS-44 กับอุปกรณ์ Android ที่อยู่ระหว่างการทดสอบ (DUT) โดยใช้สาย USB



   รูปที่ 5 เชื่อมต่อ Zoom AMS-44 กับ DUT ด้วย USB

กำหนดค่า Zoom AMS-44

• ตั้งสวิตช์ LOOPBACK ใน Zoom AMS-44 เป็น OFF การดำเนินการนี้มีความสำคัญมากเนื่องจากฟีเจอร์ Loopback ภายในของ AMS-44 จะลดสัญญาณอินพุตทั้งหมดลง ซึ่งจะป้องกันไม่ให้ CTS Verifier ทดสอบช่องสัญญาณแต่ละช่อง

• ตั้งสวิตช์ DIRECT MONITOR ใน Zoom AMS-44 เป็น OFF



  รูปที่ 6 สวิตช์การตรวจสอบโดยตรงและ Loopback ของ Zoom AMS-44

• ตั้งปุ่มปรับระดับเสียงแต่ละปุ่มสำหรับอินพุต 1, 2, 3 และ 4 เป็นระดับต่ำถึงปานกลาง คุณจะปรับปุ่มเหล่านี้ระหว่างการปรับเทียบ

• ตั้งระดับเสียงเอาต์พุต A และ B ใน Zoom AMS-44 เป็นระดับสูงสุด

• ตั้งระดับเสียงของ DUT เป็นระดับปานกลาง คุณสามารถเปลี่ยนการตั้งค่านี้ระหว่างการปรับเทียบเพื่อให้ได้คุณภาพสัญญาณที่ดีที่สุด

ขั้นตอนการปรับเทียบโดยใช้ CTS Verifier

1. ใน DUT ของ Android ให้เปิด CTS Verifier แล้วไปที่เสียง > เส้นทางข้อมูลเสียง การทดสอบอินพุต 4 ช่องสัญญาณ USB
2. เชื่อมต่อ Zoom AMS-44 ด้วย USB หน้าจอการทดสอบควรแสดง InCh: 4, OutCh: 4 ซึ่งบ่งบอกว่าระบบรู้จักอุปกรณ์
3. แตะปุ่มปรับเทียบ ในการทดสอบ ซึ่งจะเป็นการเปิดกล่องโต้ตอบการปรับเทียบพร้อมจอแสดงผลออสซิลโลสโคป

4. ยูทิลิตีการปรับเทียบจะเล่นคลื่นไซน์ตามลำดับผ่านช่องสัญญาณเอาต์พุตเชิงตรรกะทั้ง 4 ช่อง (ช่องสัญญาณ 1 ถึงช่องสัญญาณ 4) โดยทำดังนี้สำหรับแต่ละขั้นตอน

   • ช่องสัญญาณ 1 (เอาต์พุต A ซ้าย -> อินพุต 1): เมื่อยูทิลิตีระบุว่าช่องสัญญาณ 1 ทำงานอยู่ ให้ปรับปุ่มGain 1 ใน Zoom AMS-44 สังเกตออสซิลโลสโคป คุณจะเห็นคลื่นไซน์ที่ชัดเจน ปรับระดับเสียงจนกว่าแอมพลิจูดสูงสุดจะอยู่ที่ประมาณ 0.8 ในจอแสดงผล ตัวบ่งชี้ SIG สีเขียวจะทำงานอยู่



     รูปที่ 7 ขั้นตอนการปรับเทียบ Zoom AMS-44

   • ช่องสัญญาณ 2 (เอาต์พุต A ขวา -> อินพุต 2): เมื่อช่องสัญญาณ 2 ทำงานอยู่ ให้ปรับปุ่มGain 2 ใน AMS-44 เพื่อให้ได้แอมพลิจูดที่คล้ายกัน (ประมาณ 0.8) ในออสซิลโลสโคป

   • ช่องสัญญาณ 3 (เอาต์พุต B ซ้าย -> อินพุต 3): เมื่อช่องสัญญาณ 3 ทำงานอยู่ ปรับปุ่มGain 3

   • ช่องสัญญาณ 4 (เอาต์พุต B ขวา -> อินพุต 4): เมื่อช่องสัญญาณ 4 ทำงานอยู่, ปรับปุ่มGain 4

5. ปรับซ้ำตามที่จำเป็นจนกว่าช่องสัญญาณทั้ง 4 ช่องจะแสดงคลื่นไซน์ที่ชัดเจนและมีแอมพลิจูดสูง (แอมพลิจูดสูงสุดประมาณ 0.8) เมื่อเลือกในกล่องโต้ตอบการปรับเทียบ

เรียกใช้การทดสอบอินพุต 4 ช่องสัญญาณ

1. ออกจากกล่องโต้ตอบการปรับเทียบ

2. แตะเริ่ม ในเส้นทางข้อมูลเสียง การทดสอบอินพุต 4 ช่องสัญญาณ USB

   การทดสอบจะวนซ้ำโดยอัตโนมัติผ่านการเล่นเสียงในช่องสัญญาณเอาต์พุตแต่ละช่องและการยืนยันสัญญาณในอินพุตที่เกี่ยวข้อง

3. ตรวจสอบออสซิลโลสโคปในการทดสอบสำหรับแต่ละช่องสัญญาณ (Ch 0 ถึง 3)

   การทดสอบจะผ่านหากช่องสัญญาณทั้ง 4 ช่องแสดงแอมพลิจูดสูงและจิ๊ตเตอร์ต่ำ ซึ่งบ่งบอกว่า Loopback และการบันทึกช่องสัญญาณแยกกันแต่ละช่องสำเร็จ

การทดสอบเอาต์พุต 8 ช่องสัญญาณ ([5.6/H-1-10])

การทดสอบนี้จะยืนยันการรองรับมาสก์ช่องสัญญาณเอาต์พุตแบบ Quad, 5.1 และ 7.1 ไม่จำเป็นต้องมีอินพุต 8 ช่องสัญญาณ โดยระบบจะรวมเอาต์พุต 8 ช่องสัญญาณกลับไปเป็นอินพุตสเตอริโอเพื่อทำการยืนยัน

ฮาร์ดแวร์ที่แนะนำ

• Vantec USB External 7.1 Channel Audio Adapter: อะแดปเตอร์เสียงทั่วไปที่เข้ากันได้กับคลาสซึ่งรายงานมาสก์เอาต์พุตแบบ Quad, 5.1 และ 7.1 โดยกำเนิด

  • อุปกรณ์ Vantec USB 7.1 (ใน Amazon)
    • สายเคเบิล 3.5 มม. 4 เส้นสำหรับเชื่อมต่อกับมิกเซอร์
    • 1 - 3.5 สเตอริโอเป็นโมโนแบบคู่

• มิกเซอร์เสียงสเตอริโออย่างใดอย่างหนึ่งต่อไปนี้

  • ตัวเลือกที่ 1: มิกเซอร์เสียงสเตอริโอแบบ 6 ทางอย่างใดอย่างหนึ่งต่อไปนี้
    • มิกเซอร์เสียงสเตอริโอแบบ 6 ทาง (ใน Ebay)
    • มิกเซอร์เสียงสเตอริโอแบบ 6 ทาง (ใน AliExpress)
    • มิกเซอร์เสียงสเตอริโอแบบ 6 ทาง (ใน Amazon)
    • โปรดทราบว่ามิกเซอร์สเตอริโอแบบ 6 ทางต้องใช้แหล่งจ่ายไฟ 5 ถึง 20 โวลต์
  • ตัวเลือกที่ 2: สวิตช์เสียง 4 ช่องสัญญาณ Cubilux
    • สวิตช์เสียง 4 ช่องสัญญาณ Cubilux (ใน Amazon)

ตั้งค่าการมิกซ์ Loopback

คุณต้องรวมเอาต์พุต 8 ช่องสัญญาณแยกกันกลับไปเป็นอินพุตสเตอริโอ โดยใช้ตัวเลือกอย่างใดอย่างหนึ่งต่อไปนี้

• ตัวเลือกที่ 1 (มิกเซอร์แบบแอ็กทีฟ - แนะนำ): ใช้มิกเซอร์เสียงสเตอริโอแบบ 6 ทาง โดยทำดังนี้

  • เชื่อมต่อเอาต์พุต 8 ช่องสัญญาณจากอะแดปเตอร์ Vantec เข้ากับอินพุตของมิกเซอร์
  • มิกเซอร์จะรวมเอาต์พุตเหล่านี้เป็นสัญญาณสเตอริโอเดียว
  • กำหนดเส้นทางเอาต์พุตสเตอริโอของมิกเซอร์กลับไปยัง อินพุตสเตอริโอของอะแดปเตอร์ Vantec

• ตัวเลือกที่ 2 (สวิตช์แบบแมนนวล): ใช้อุปกรณ์อย่างเช่น สวิตช์เสียง 4 ช่องสัญญาณ Cubilux อุปกรณ์นี้มีการแยกช่องสัญญาณสูง แต่ผู้ทดสอบต้องสลับช่องสัญญาณที่กำหนดเส้นทางกลับไปยังอินพุตด้วยตนเอง

ปรับเทียบ

• ใช้กล่องโต้ตอบการปรับเทียบ Loopback ของ CTS Verifier เพื่อเล่นแต่ละช่องสัญญาณของมาสก์แบบ Quad, 5.1 หรือ 7.1 แยกกัน
• ยืนยันว่าอินพุตได้รวมและบันทึกช่องสัญญาณเอาต์พุตแยกกันแต่ละช่องอย่างถูกต้อง

ขั้นตอนการปรับเทียบทั่วไป

เชื่อมต่อช่องสัญญาณเอาต์พุตแยกกัน 8 ช่องสัญญาณจากอะแดปเตอร์ Vantec เข้ากับอินพุตของมิกเซอร์เสียงสเตอริโอแบบ 6 ทางเพื่อให้ระบบรวมช่องสัญญาณเหล่านี้เข้ากับเอาต์พุตสเตอริโอของมิกเซอร์อย่างถูกต้อง จากนั้นวนซ้ำกลับไปยังอินพุตสเตอริโอของ Vantec การทดสอบคาดหวังให้ช่องสัญญาณที่เฉพาะเจาะจงปรากฏในอินพุตซ้ายหรือขวาของ Vantec

ขั้นตอนการปรับเทียบสำหรับการตั้งค่าฮาร์ดแวร์การทดสอบหลายช่องสัญญาณ USB ของเส้นทางข้อมูลเสียง

1. เชื่อมต่ออะแดปเตอร์จ่ายไฟกับมิกเซอร์เสียงสเตอริโอ
2. เชื่อมต่ออะแดปเตอร์เสียง Vantec USB 7.1 กับ DUT โดยใช้สาย USB และอะแดปเตอร์ OTG หากจำเป็น
3. เชื่อมต่อเอาต์พุตสเตอริโอของมิกเซอร์เสียงสเตอริโอแบบ 6 ทางเข้ากับอินพุต Line-in สเตอริโอของอะแดปเตอร์ Vantec USB ใช้สายสเตอริโอ Y 3.5 มม. มาตรฐานสำหรับ Loopback นี้ คุณอาจต้องสลับตำแหน่งสายเคเบิลซ้ายและขวา (สีขาวและสีแดงในรูปที่ 8) เพื่อปรับช่องสัญญาณซ้ายและขวาอย่างถูกต้อง แต่คุณสามารถดำเนินการนี้ในขั้นตอนการเชื่อมต่ออินพุตในภายหลังได้เช่นกันเมื่อมีสัญญาณ

4. ตั้งระดับเสียงของ DUT เป็นประมาณ 90% ของช่วงสูงสุด ใช้การตั้งค่านี้ร่วมกับระดับเสียงแต่ละระดับของมิกเซอร์เพื่อให้ได้สัญญาณเสียงที่ดีที่สุด



   รูปที่ 8 เชื่อมต่อเอาต์พุตของมิกเซอร์กับอินพุตของ Vantec

เชื่อมต่อเอาต์พุตของ Vantec กับการเชื่อมต่ออินพุตของมิกเซอร์

อะแดปเตอร์ Vantec มีช่องสัญญาณเอาต์พุต 8 ช่องสัญญาณ ซึ่งโดยทั่วไปจะจัดกลุ่มเป็นแจ็กสเตอริโอ 3.5 มม. 4 แจ็ก ได้แก่ ด้านหน้า (FL/FR), ด้านหลัง (BL/BR), ตรงกลาง/ซับ (FC/LFE) และด้านข้าง (SL/SR) คุณต้องเชื่อมต่อเอาต์พุตแยกกัน 8 ช่องสัญญาณเหล่านี้แต่ละช่องเข้ากับอินพุตของมิกเซอร์เสียงสเตอริโอแบบ 6 ทาง

ระบุขั้วต่อทางกายภาพใน Vantec ที่ตรงกับแต่ละช่องสัญญาณ (เช่น FL, FR) โปรดดูเอกสารประกอบหรือป้ายกำกับของ Vantec มิกเซอร์สเตอริโอแบบ 6 ทางช่วยให้คุณกำหนดเส้นทางอินพุตที่เชื่อมต่อแต่ละรายการไปยังบัสเอาต์พุตสเตอริโอซ้ายหรือขวาได้

ขั้นตอนการปรับเทียบ

1. ในอุปกรณ์ Android ให้เปิด CTS Verifier แล้วเลือกการทดสอบหลายช่องสัญญาณ USB ของเส้นทางข้อมูลเสียง

2. แตะปรับเทียบ

   กล่องโต้ตอบการปรับเทียบจะเล่นเสียงทดสอบผ่านช่องสัญญาณทั้ง 8 ช่อง โดยการเลือกช่องสัญญาณจะเป็นไปตามลำดับต่อไปนี้

   AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
   AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
   AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
   AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
   AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
   AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
   AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
   AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)


ยืนยันและปรับ

ทำดังนี้สำหรับแต่ละช่องสัญญาณขณะที่เล่น

1. จดบันทึกช่องสัญญาณที่ทำงานอยู่ในกล่องโต้ตอบการปรับเทียบ
2. ยืนยันว่าสัญญาณผ่านจากเอาต์พุตของ Vantec ไปยังมิกเซอร์และกลับไปยังอินพุตของ Vantec อย่างถูกต้อง คุณควรเห็นสัญญาณในออสซิลโลสโคปการปรับเทียบ
3. เมื่อ FL, BL, FC หรือ SL ทำงานอยู่ ให้ยืนยันว่าสัญญาณลงทะเบียนในช่องสัญญาณซ้ายของจอแสดงผลการปรับเทียบ
4. เมื่อ FR, BR, LFE หรือ SR ทำงานอยู่ ให้ยืนยันว่าสัญญาณลงทะเบียนในช่องสัญญาณขวาของจอแสดงผลการปรับเทียบ

5. ใช้ปุ่มปรับระดับเสียง/ระดับเสียงแต่ละปุ่มในมิกเซอร์เสียงสเตอริโอที่ควบคุมอินพุตที่เชื่อมต่อกับช่องสัญญาณเอาต์พุตของ Vantec ที่กำลังเล่น ปรับระดับเสียงจนกว่าจอแสดงผลการปรับเทียบจะแสดงระดับเสียงประมาณ 0.8 สำหรับช่องสัญญาณนั้น

6. ทำกระบวนการนี้ต่อไปสำหรับช่องสัญญาณทั้ง 8 ช่อง จดบันทึกปุ่มปรับระดับเสียงของมิกเซอร์ที่ปรับช่องสัญญาณของ Vantec

7. หลังจากเล่นและปรับเทียบช่องสัญญาณทั้ง 8 ช่องให้มีระดับเสียงประมาณ 0.8 หรือสูงกว่าแล้ว ให้ออกจากกล่องโต้ตอบการปรับเทียบ



   รูปที่ 9 เชื่อมต่อเอาต์พุตของ Vantec กับอินพุตของมิกเซอร์

เรียกใช้การทดสอบเอาต์พุต 8 ช่องสัญญาณ

1. ไปที่เสียง > การทดสอบหลายช่องสัญญาณ USB ของเส้นทางข้อมูลเสียง ใน CTS Verifier

2. เชื่อมต่ออะแดปเตอร์เสียง Vantec USB และการตั้งค่ามิกเซอร์/สวิตช์

   • มิกเซอร์แบบแอ็กทีฟ



     รูปที่ 10 การเชื่อมต่อมิกเซอร์แบบแอ็กทีฟ

   • มิกเซอร์แบบแมนนวล



     รูปที่ 11 การเชื่อมต่อมิกเซอร์แบบแมนนวล

3. ไม่บังคับ: หากใช้สวิตช์แบบแมนนวล (ตัวเลือกที่ 2) ให้เลือกช่องโหมดแมนนวล ซึ่งจะช่วยให้คุณกำหนดเส้นทางช่องสัญญาณที่เฉพาะเจาะจงที่กำลังทดสอบไปยังอินพุตสเตอริโอด้วยตนเองก่อนที่จะเริ่มการทดสอบย่อยแต่ละครั้ง

4. กดเริ่ม

   การทดสอบจะวนซ้ำผ่านช่องสัญญาณทั้งหมดในมาสก์ต่อไปนี้

   • Quad: ด้านหน้าซ้าย ด้านหน้าขวา ด้านหลังซ้าย ด้านหลังขวา
   • 5.1: ด้านหน้าซ้าย ด้านหน้าขวา ตรงกลาง LFE ด้านหลังซ้าย ด้านหลังขวา
   • 7.1: ด้านหน้าซ้าย ด้านหน้าขวา ตรงกลาง LFE ด้านหลังซ้าย ด้านหลังขวา ด้านข้างซ้าย ด้านข้างขวา

   เครื่องมือวิเคราะห์คาดหวังให้ช่องสัญญาณที่มีดัชนีเป็นเลขคี่ (L, C, LB, SL) ปรากฏในอินพุตซ้าย และช่องสัญญาณที่มีดัชนีเป็นเลขคู่ (R, LFE, RB, SR) ปรากฏในอินพุตขวา

5. ยืนยันว่าแต่ละช่องสัญญาณผ่านการทดสอบโดยตรวจสอบสัญญาณที่ชัดเจนในออสซิลโลสโคป

   การทดสอบจะผ่านหากมาสก์ทั้งหมด (Quad, 5.1, 7.1) ได้รับการยืนยันอย่างสมบูรณ์
