Weryfikator CTS struktury audio

Ten zestaw testów audio wymaga interwencji człowieka i niektórych zewnętrznych urządzeń, w tym przejściówki audio, adaptera USB-analogowego lub interfejsu, mikrofonu referencyjnego USB oraz głośników zewnętrznych.

Aby uzyskać dostęp do testów na tej stronie, postępuj zgodnie z ogólnymi instrukcjami.

Test opóźnienia w pętli zwrotnej

Test opóźnienia pętli audio mierzy łączny czas od wygenerowania sygnału audio do wykrycia tego samego sygnału. Ten pomiar czasu jest używany jako wartość zastępcza do pomiaru ogólnej latencji systemu audio.

Opóźnienie jest mierzone na kilku ścieżkach danych, w tym: * od głośnika do mikrofonu, * z wyjścia audio USB do wejścia, * z wyjścia analogowego 3,5 mm do wejścia (jeśli urządzenie je obsługuje).

Wybierz urządzenia peryferyjne

Jeśli urządzenie ma analogowe gniazdo słuchawek 3,5 mm, potrzebujesz klucza sprzętowego do odtwarzania dźwięku w pętli lub „wtyczki”. Zawiera elektronikę, która kieruje sygnał wyjściowy z wyjścia audio z powrotem do wejścia audio.

Rysunek 1. Wtyczka pętli audio

Do testowania USB masz 2 możliwości. Możesz użyć dongla audio podłączonego do przejściówki USB-analog, jak pokazano tutaj:

Rysunek 2. Wtyczka z pętlą audio podłączona do przejściówki USB na analog

Możesz też użyć interfejsu audio USB z kablami do podłączenia wyjścia do wejścia.

Te instrukcje dotyczą urządzenia Presonus AudioBox USB 96: * Podłącz złącze Input 1 do Main Out L. * Podłącz złącze wejścia 2 do wtyczki Main Out (R). * Ustaw pokrętło Input 1 w pozycji pionowej. * Ustaw pokrętło Input 2 w pozycji pionowej. * Ustaw pokrętło Telefony na 0. * Ustaw pokrętło miksera w poziomie maksymalnym, aby włączyć odtwarzanie. * Ustaw pokrętło główne pod kątem około 45° w lewo od pozycji pionowej (około godziny 10:30 na tarczy zegara).

Rysunek 3. interfejs audio USB z odpowiednimi ustawieniami.

Rysunek 4. Interfejs audio USB pokazany z góry z prawidłowymi połączeniami.

Przeprowadź test

Po skonfigurowaniu wybranych urządzeń peryferyjnych uruchom test czasu oczekiwania na sprzężenie audio, aby zmierzyć opóźnienie w pętli na wszystkich ścieżkach obsługiwanych przez DUT:

1. Przetestuj połączenie między głośnikiem wewnętrznym a mikrofonem wewnętrznym (trasę głośnik/mikrofon):

   • Przeprowadź test w cichym pomieszczeniu.

   • Połóż DUT płasko na stole. Jeśli urządzenie jest w obudowie, może być konieczne jej zdjęcie.

   • W przypadku głośnika/mikrofonu kliknij Start (Rozpocznij). Odtwarzana jest seria szumów, a na końcu procesu testowania wyświetlane są wyniki dotyczące głośnika/mikrofonu. Konieczna może być zmiana głośności, aby uzyskać wystarczającą wartość pewności.

2. Sprawdź analogowe gniazdo słuchawek. (jeśli urządzenie nie ma analogowego gniazda słuchawkowego, pomiń ten krok).

   • Włóż wtyczkę pętli wstecznej do analogowego gniazda słuchawek na urządzeniu testowanym. Spowoduje to aktywowanie przycisku Start (Rozpocznij) na tej trasie.
   • Kliknij Rozpocznij. Ta sama seria impulsów hałasu jest kierowana przez gniazdo słuchawek, a opóźnienie jest mierzone. Aby uzyskać wystarczającą wartość zaufania, konieczne może być dostosowanie objętości.

3. Przetestuj port USB. (jeśli urządzenie testowe nie ma portu USB, który obsługuje tryb hosta USB, pomiń ten krok).

   • Podłącz urządzenie USB loopback (adapter i wtyczka pętli LUB interfejs USB z odpowiednimi kablami pętli) do DUT.
   • Kliknij Rozpocznij. Ta sama seria impulsów szumu jest kierowana przez adapter/interfejs USB, a opóźnienie jest mierzone. Aby uzyskać wystarczającą wartość ufności, konieczne może być dostosowanie objętości.

4. Zgłoś wyniki:

   • Jeśli wszystkie trasy spełniają kryteria wymienione w CDD Androida, oznacz test jako zaliczony.
   • Jeśli jakakolwiek trasa nie spełnia kryteriów, oznacz test jako nieudany.

Test linii częstotliwości dźwięku

W tym teście do charakterystyki lewego i prawego wyjścia analogowego z gniazda 3,5 mm służy przejściówka audio. Wykorzystuje ona sygnał z mikrofonu w główce, aby rejestrować dźwięk i obliczać odpowiedź częstotliwości dla każdego kanału.

Na każdym kanale stosuje się proste kryterium minimalnej oczekiwanej energii w każdym paśmie (spośród 4 pasm).

Aby przeprowadzić ten test:

1. Aby uzyskać dostęp do testu, postępuj zgodnie z instrukcjami ogólnymi.

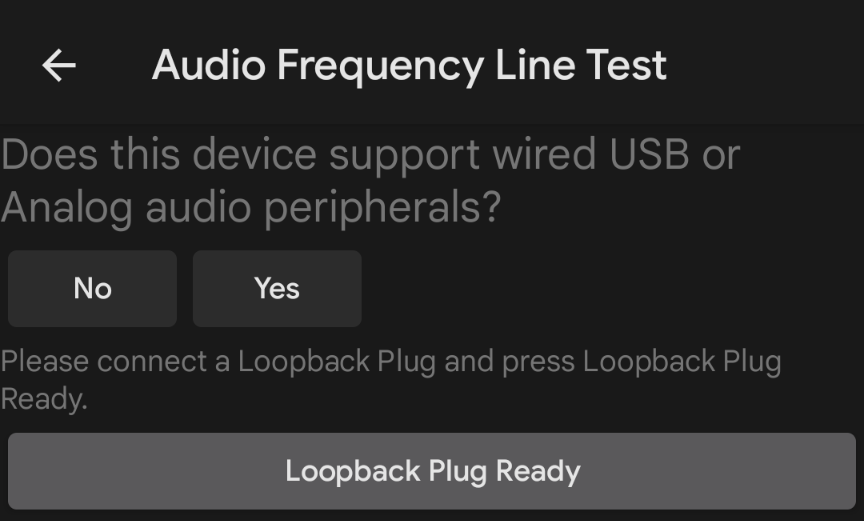

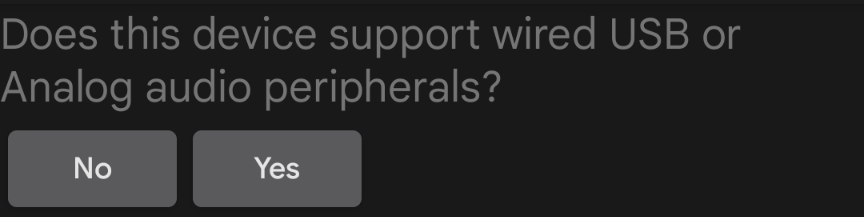

2. Kliknij TAK lub NIE, aby zgłosić, czy urządzenie ma fizyczny port zestawu słuchawkowego. Jeśli nie, oznacz test jako zaliczony.



3. Podłącz złącze pętli zwrotnej do złącza zestawu słuchawkowego (patrz Test opóźnienia pętli zwrotnej).

4. Kliknij LOOPBACK PLUG READY (gotowy do użycia).



5. Kliknij TEST i poczekaj na zakończenie testu.

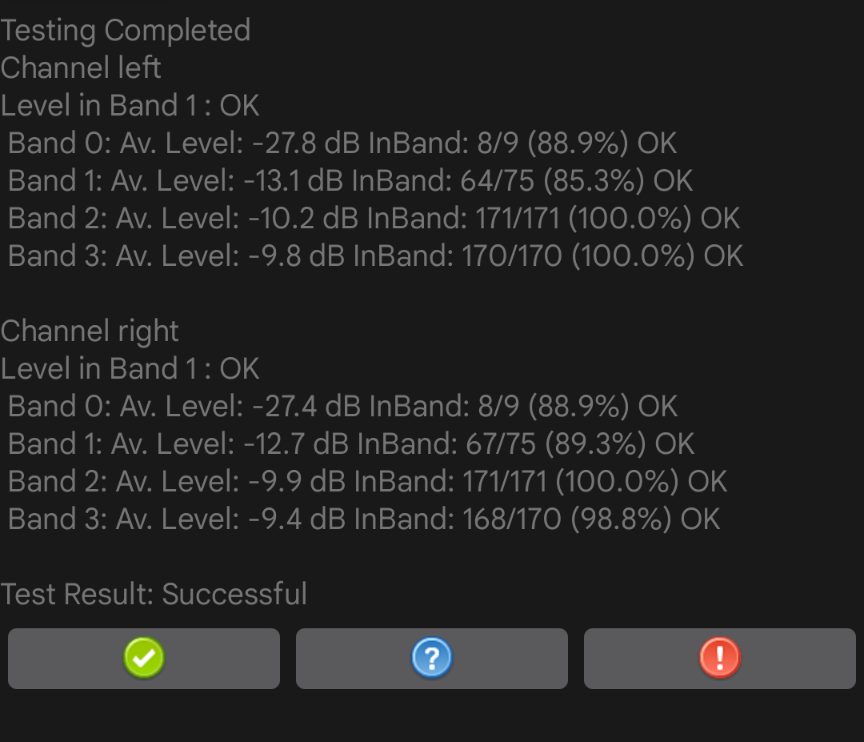

6. Po zakończeniu testu wyświetl na ekranie jego wyniki, a także wyniki.



7. Zgłoś zaliczony test, naciskając zielony przycisk znacznika wyboru, lub nieudany test – naciśnij czerwony przycisk X.

Test głośnika dla częstotliwości audio

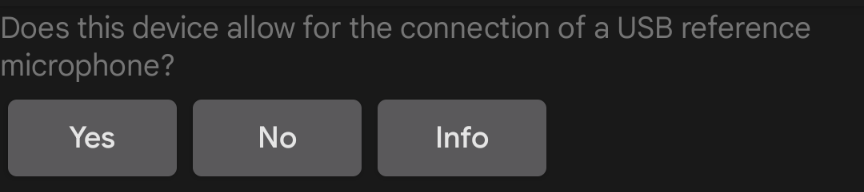

Ten test wykorzystuje sygnał zarejestrowany przez zewnętrzny mikrofon referencyjny USB do oceny odpowiedzi częstotliwościowej głośników.

Mikrofon referencyjny zapewnia płaską, niebarwną odpowiedź dźwiękową. Te mikrofony są często używane do analizowania i pomiarów.

Minimalne zalecane cechy referencyjnego mikrofonu:

• Płaska charakterystyka częstotliwości w zakresie 100 Hz–20 kHz: +/- 2 dBStosunek S/N 70 dB (znormalizowany)
• Współczynnik THD przy 1000 Hz poniżej 1% przy 127 dB SPL

Zalecane mikrofony to kalibrowany mikrofon pomiarowy miniDSP USB i mikrofon pomiarowy Dayton Audio UMM-6 USB.

Aby przeprowadzić test:

1. Podłącz do urządzenia testowego mikrofon referencyjny USB i umieść go w odległości 20 cm od urządzenia testowego, prostopadle do środka ekranu.



2. Kliknij USB REFERENCE MICROPHONE READY (gotowy mikrofon referencyjny USB).



3. Kliknij TEST i poczekaj na zakończenie testu.

4. Po zakończeniu testu wyświetl wyniki na ekranie testu.

5. Aby zgłosić pozytywny wynik testu, kliknij zielony przycisk z ikoną znacznika wyboru. Aby zgłosić negatywny wynik testu, kliknij czerwony przycisk X.

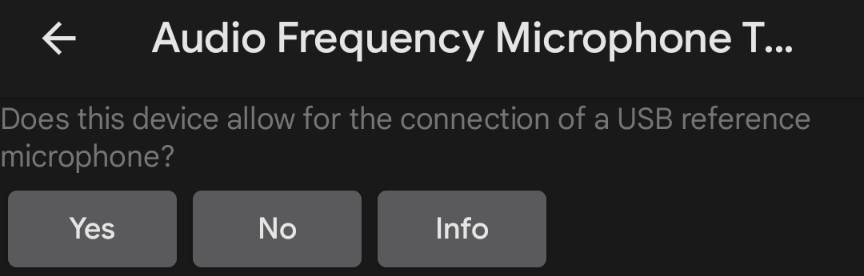

Test mikrofonu pod kątem częstotliwości dźwięku

Ten test wymaga zarówno głośników zewnętrznych jako źródła dźwięku białego szumu, jak i mikrofonu referencyjnego USB, na podstawie którego można skalibrować mikrofon wewnętrzny urządzenia testowanego. Głośniki nie muszą mieć „płaskiej” charakterystyki częstotliwości, ale muszą zapewniać dobre pokrycie od niskich (100 Hz) do wysokich częstotliwości (20 kHz).

Aby przeprowadzić test:

1. Określ, czy urządzenie testowe ma fizyczny port wyjścia audio. Jeśli nie, oznacz test jako zaliczony.

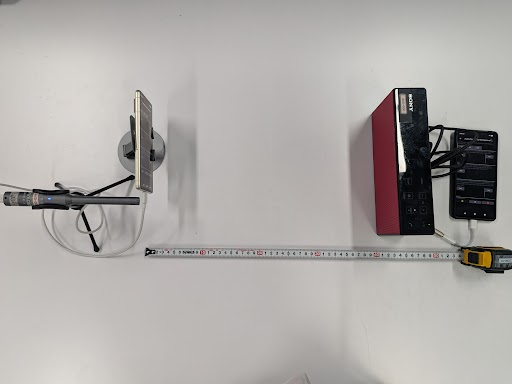

2. Ustaw głośniki pionowo o 40 cm do środka ekranu urządzenia DUT.



3. Podłącz głośniki zewnętrzne do urządzenia DUT za pomocą złącza słuchawek lub złącza wyjściowego liniowego. Odłącz mikrofon USB podłączony do urządzenia testowego.

4. Kliknij GOTOWE GŁOŚNIKI ZEWNĘTRZNE.



5. Kliknij TEST 1 i poczekaj na zakończenie testu. Po zakończeniu testu wyniki zostaną wyświetlone na ekranie testu.



6. Podłącz mikrofon referencyjny USB do urządzenia testowanego. Pozostaw podłączone głośniki zewnętrzne i umieść mikrofon obok wewnętrznego mikrofonu DUT w kierunku głośników zewnętrznych.



7. Kliknij USB REFERENCE MICROPHONE READY (gotowy mikrofon referencyjny USB).



8. Kliknij TEST 2 i poczekaj na zakończenie testu. Po zakończeniu testu jego wyniki pojawią się na ekranie.



9. Zapisać wyniki testu.

Test nieprzetworzonego dźwięku

Ten test wymaga licznika poziomu ciśnienia akustycznego (SPL) oprócz mikrofonu referencyjnego USB i głośników zewnętrznych.

Jeśli DUT ma definicję funkcji nieprzetworzonego sygnału audio, wszystkie sekcje tego testu muszą zakończyć się powodzeniem. Jeśli DUT nie definiuje tej funkcji, test może zostać zaliczony, nawet jeśli nie wszystkie sekcje zostaną zaliczone.

Aby przeprowadzić test:

1. Podłącz głośniki zewnętrzne do urządzenia DUT za pomocą złącza słuchawek lub złącza wyjściowego liniowego. Odłącz mikrofon USB podłączony do urządzenia DUT.

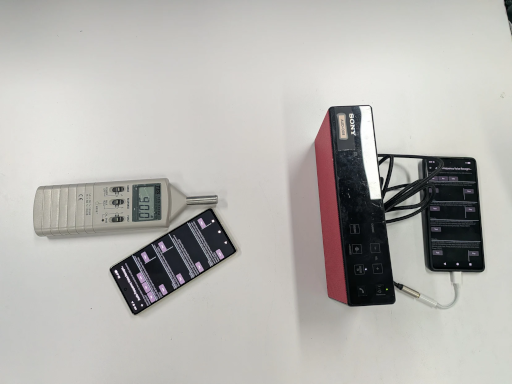

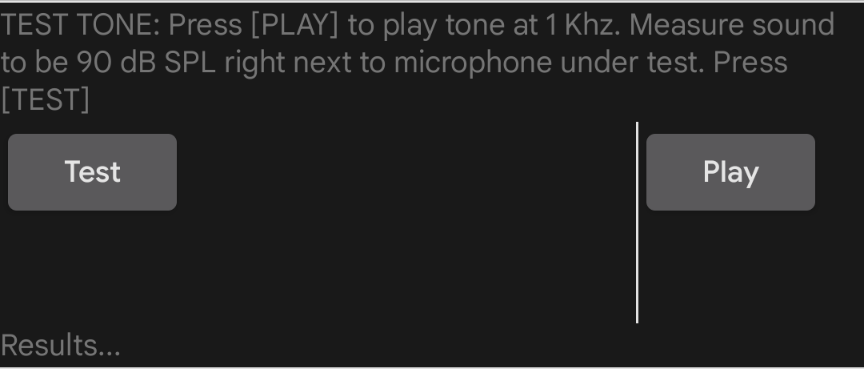

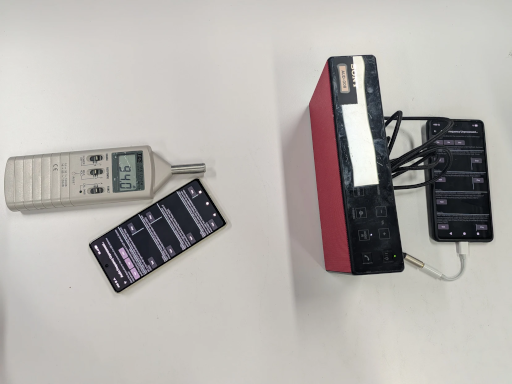

2. Aby przeprowadzić test tonu:

   1. Kliknij ODTWÓRZ.
   2. Przesuń miernik SPL przed głośnikami, aż wykryje poziom ciśnienia akustycznego 94 dB SPL.



   1. Przesuwaj licznik SPL w prostą linię od głośników do głośników. Zanotuj tę lokalizację.



   1. Przesuń urządzenie do testowania i ustaw mikrofon w przybliżeniu w tym samym miejscu, które zostało znalezione w poprzednim kroku.
   2. Kliknij TEST. DUT wykonuje krótkie przechwytywanie dźwięku i automatycznie zatrzymuje odtwarzanie. W razie potrzeby możesz też zatrzymać odtwarzanie, klikając STOP.

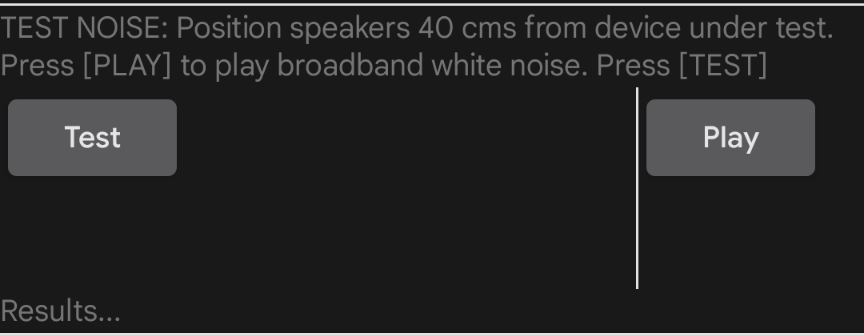

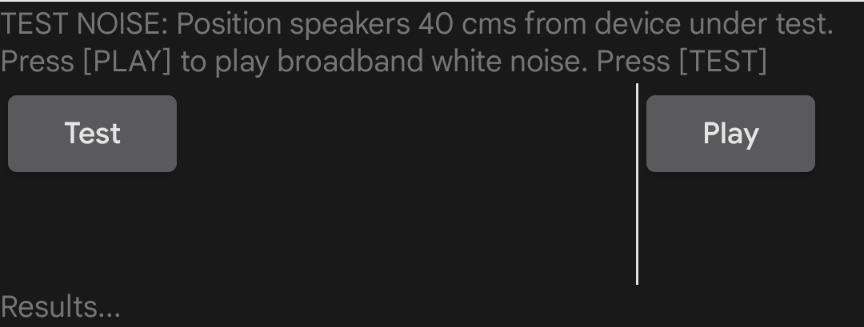

1. Aby przeprowadzić test szumów:

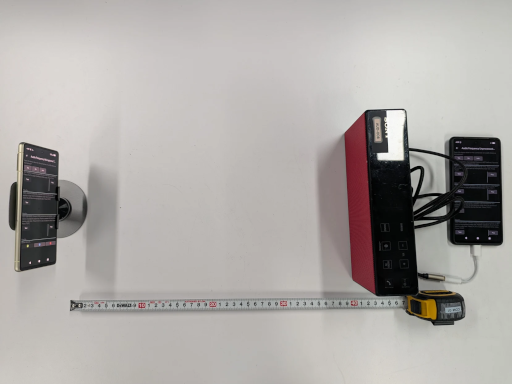

   1. Ustaw głośniki prostopadło do środka ekranu urządzenia DUT w odległości 40 cm od siebie.



   2. Kliknij ODTWÓRZ.

   3. Kliknij TEST i poczekaj na zakończenie testu. Odtwarzanie zatrzymuje się automatycznie po zakończeniu testu.

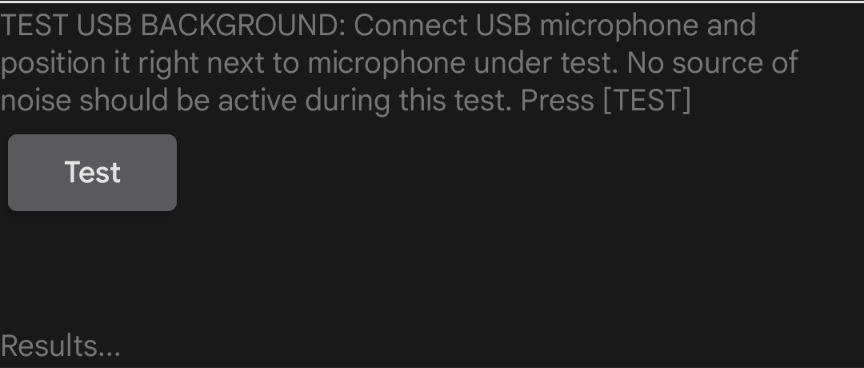

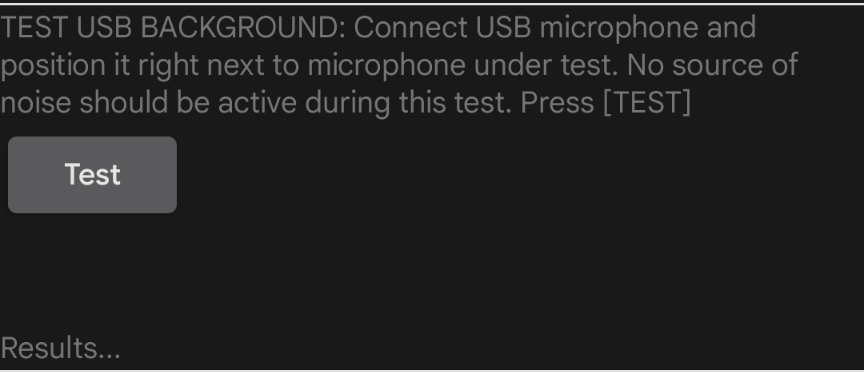

2. Aby przetestować tło USB:

   1. Podłącz mikrofon referencyjny USB do urządzenia testowego i umieść go w pobliżu wewnętrznego mikrofonu urządzenia.
   2. Kliknij PRZETESTUJ. Przeprowadzi to krótki test i wyświetli wyniki na ekranie.

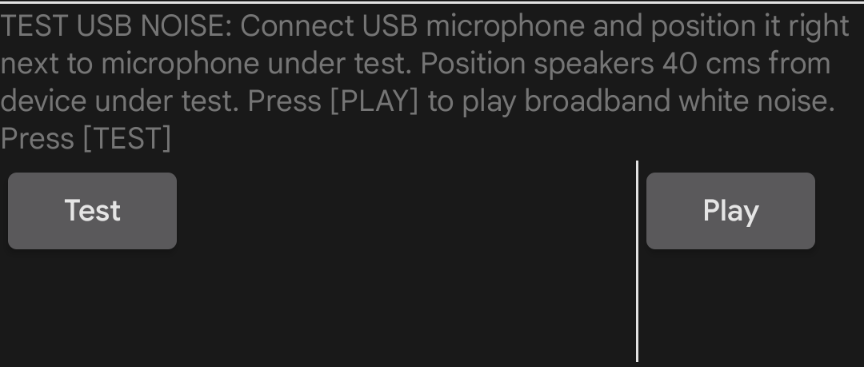

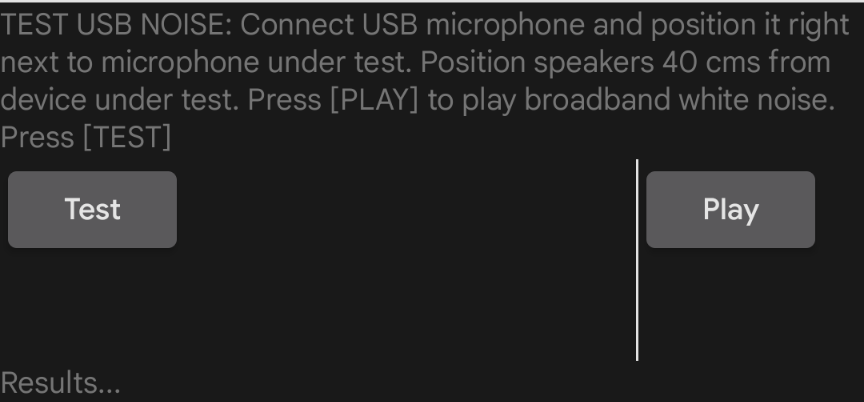

1. Aby sprawdzić szum USB:

   1. Umieść mikrofon USB w tej samej pozycji co w poprzednim teście.
   2. Kliknij ODTWÓRZ. Głośniki odtwarzają szum szerokopasmowy.
   3. Kliknij TEST. Spowoduje to przeprowadzenie krótkiego testu i wyświetlenie wyników na ekranie.

2. Wyświetlanie wyników wszystkich 4 sekcji testu. W razie potrzeby powtórz sekcje.



3. Aby zgłosić pozytywny wynik testu, kliknij zielony przycisk z ikoną znacznika wyboru. Aby zgłosić negatywny wynik testu, kliknij czerwony przycisk X.
