BananaPi-R3 erişim noktasını kurma

Bu sayfada, Android 16 QPR2 ve sonraki sürümlerde Wi-Fi AP bağlantı testi için kullanılan BananaPi-R3 erişim noktası (AP) BPi-R3'ün kurulum süreci açıklanmaktadır.

Donanımı kurma

Donanımı kurmak için:

1. Soğutma fanını BPi-R3 kartına takın:

   1. Çiplere 2 termal ped uygulayın. Şekil 1'de termal pedlerin yerleşimi gösterilmektedir:

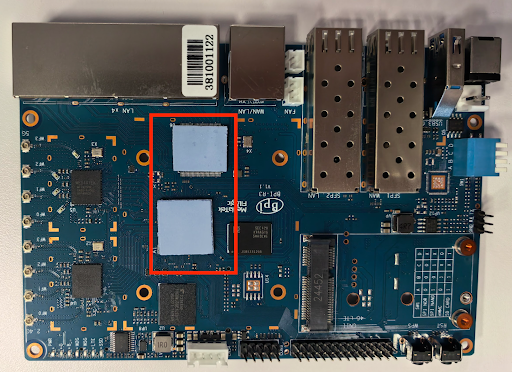

      Şekil 1. BPi-R3 kartına termal ped yerleştirme

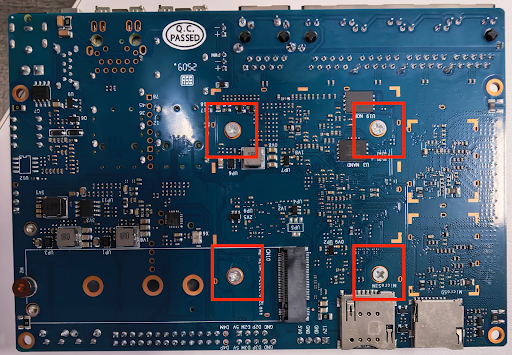

   2. Fanı monte edin ve RPi-R3 kartının alt kısmından dört vidayla sabitleyin. Şekil 2'de, BPi-R3 kartının alt tarafındaki fan montaj deliklerinin konumu gösterilmektedir:



      Şekil 2. BPi-R3 kartının alt tarafında fan montaj delikleri bulunur.

   3. Fanı FAN etiketli konumdaki güç kaynağına bağlayın. Şekil 3'te BPi-R3 kartındaki fan güç konnektörü gösterilmektedir:

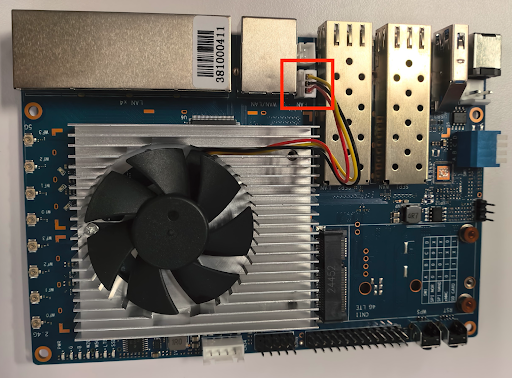

      Şekil 3. Fan güç konnektörü.

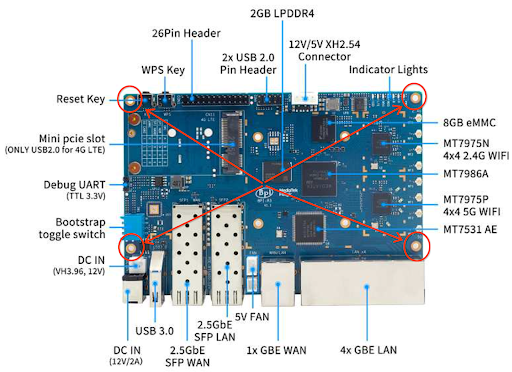

2. BPi-R3 kartını dört köşesinden kasaya vidalayın. Şekil 4'te, kılıftaki dört köşe vidasının yeri gösterilmektedir:



   Şekil 4. Kutudaki köşe vidaları.

3. Kartın sağ tarafında, biri 2,4 GHz, diğeri 5 GHz için olmak üzere iki set dört U.FL konektörü bulunur. 2,4 GHz konnektörler, 5 GHz konnektörlerin üzerinde yer alır. Şekil 5'te U.FL konnektörlerinin konumu gösterilmektedir.

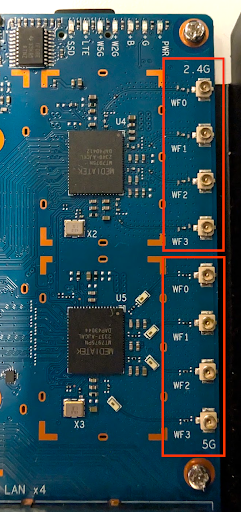

   Şekil 5. U.FL konnektörleri.

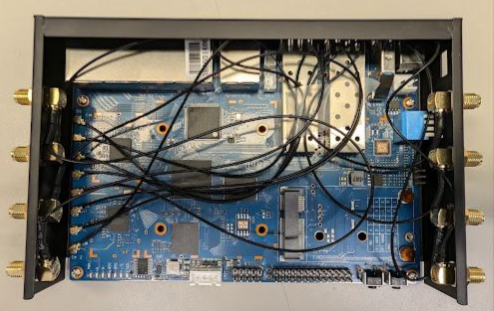

   Sekiz RF kablosunu U.FL konnektörlerine bağlayın: Bir tarafa dört 2,4 G bağlantı noktası, diğer tarafa dört 5 G bağlantı noktası yerleştirin. Şekil 6'da U.FL konnektörlerinin konumu gösterilmektedir.



   Şekil 6. RF kablo bağlantıları.

4. Sekiz anteni karta bağlayın. Antenlerin sıkıca vidalandığını doğrulayın. Şekil 7'de bağlı antenler gösterilmektedir.

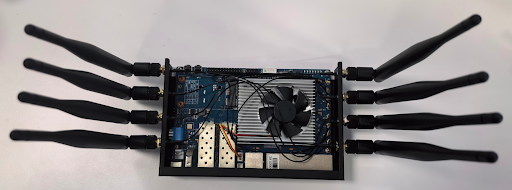

   Şekil 7. Anten bağlantıları.

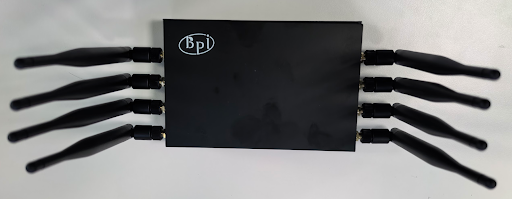

5. Kasanın üst panelini takın. Şekil 8'de, üst panelin takılı olduğu BPi-R3 kasası gösterilmektedir.



   Şekil 8. Üst panel takılıyken BPi-R3 kutusu.

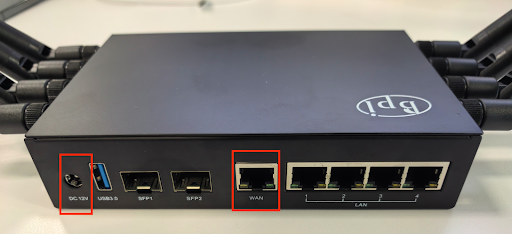

6. Güç ve Ethernet kablosunu AP'ye bağlayın. Ethernet kablosunu AP'deki WAN bağlantı noktasına bağlayın. Şekil 9'da güç ve Ethernet bağlantı noktalarının yerleri gösterilmektedir.



   Şekil 9. Güç ve Ethernet bağlantı noktaları.

OpenWrt görüntüsünü flash'lama

Cihazı flaşlamak iki aşamalı bir işlemdir:

1. OpenWrt görüntüsünü SD karta yükleyin.
2. OpenWrt görüntüsünü SD karttan AP'nin cihazdaki depolama alanına yükleyin.

OpenWrt görüntüsünü SD karta yükleme

Bu bölümde, OpenWrt görüntüsünün SD karta nasıl yükleneceği açıklanmaktadır.

Ön koşullar

OpenWrt görüntüsünü SD karta yüklemek için şunlara ihtiyacınız vardır:

• İnternete erişilebilen bir alt ağ.
• Bu alt ağda bir Linux bilgisayar. SD kartı hazırlamak ve SSH kullanarak AP'ye bağlanmak için bu bilgisayarı kullanın.

OpenWrt görüntüsünü SD karta yükleme

OpenWrt görüntüsünü SD karta yüklemek için aşağıdakileri yapın:

1. OpenWrt görüntüsünü indirin.
2. SD kartınızı Linux makinesine takın.

3. Mevcut tüm bölüm tablolarını ve dosya sistemi tanımlayıcılarını şu komutla silin:

   sudo wipefs -a /dev/sd#


4. SD kartı yazın:

   sudo dd if=openwrt-23.05.5-cros-1.4.0-standard-1.0.2-mediatek-filogic-bananapi_bpi-r3-sdcard.img of=/dev/sd# bs=1000M && sync && sync && sync


5. 3 saniye bekleyin ve SD kartı çıkarın.

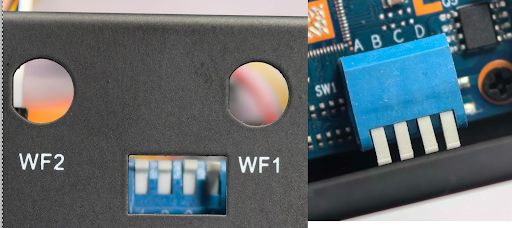

6. AP'nin tüm önyükleme jumper'larının yüksek olarak ayarlandığını doğrulayın. AP'nin SD karttan başlatılması için bu jumper ayarı gereklidir. Şekil 10'da bootstrap jumper'larının konumu gösterilmektedir.



   Şekil 10. Bootstrap jumper'larının konumu.

7. AP'nin WAN bağlantı noktasına bir Ethernet kablosunun bağlı olduğunu doğrulayın.

8. SD kartı AP'ye takın.

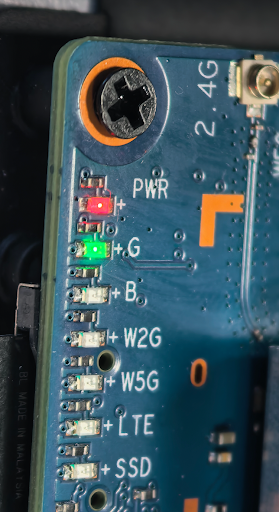

9. Güç kablosunu AP'ye bağlayın. İkinci bir LED göstergesi yeşil renkte yanıp söner. Yanıp sönmeyi durdurmasını bekleyin. Şekil 11'de LED göstergeleri gösterilmektedir:



   Şekil 11. LED göstergeler.

SD kart resim sürümünü doğrulama

OpenWrt görüntüsünü SD karta yükledikten sonra aşağıdaki adımları uygulayarak görüntünün sürümünü doğrulayın:

1. AP'nin IP adresini belirleyin. IP adresini belirlemek için Ek A: AP'nin IP adresini bulma başlıklı makaleyi inceleyin.

2. SSH kimliği testing_rsa dosyasını AP ile aynı alt ağda bulunan bir Linux bilgisayara indirin.

3. Gerekli izinleri verin:

   chmod 600 path-to-testing_rsa-file


4. Ana makineden AP'ye bağlanmak için SSH'yi kullanın:

   ssh -i path-to-testing_rsa-file root@IP


   Aşağıdakine benzer bir ekran görünür:

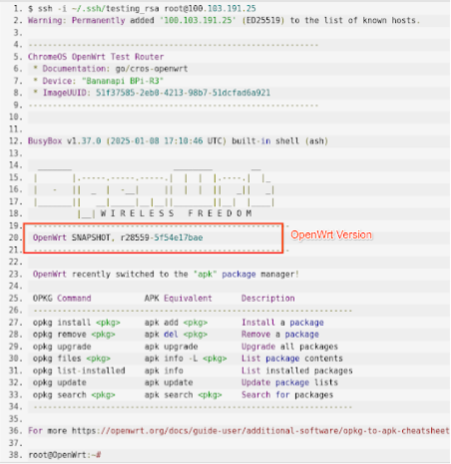

   Şekil 12. AP'ye bağlanmak için SSH kullanın.

5. AP'deki sürüm numarasının, Şekil 12'de vurgulanan sürüm numarasıyla eşleştiğini doğrulayın.

SD karttan BPi-R3 AP'ye OpenWrt görüntüsü yükleme

Donanım tasarımı nedeniyle, OpenWrt görüntüsünü SD karttan AP'nin eMMC'sine yüklemek iki aşamalı bir işlemdir:

1. SD karttaki flash görüntüsünü NAND depolama alanına aktarın.
2. OpenWrt'yi NAND'dan eMMC'ye flaşlayın.

SD karttan NAND depolamaya flash görüntüsü

OpenWrt görüntüsünü SD karttan NAND depolama alanına yüklemek için:

1. SD kartı AP'ye takın.

2. AP'yi açın ve başlatma işleminin tamamlanmasını bekleyin. G ile işaretlenmiş ikinci LED göstergenin sabit yeşil ışık gösterdiğini doğrulayın. Şekil 13'te LED göstergeleri gösterilmektedir:



   Şekil 13. LED göstergeler.

3. SSH kullanarak AP'de oturum açın.

4. SD karttan NAND flash'a görüntü yüklemek için bir sonraki yeniden başlatmayı yapılandırmak üzere aşağıdaki komutu çalıştırın:

   fw_setenv bootcmd "env default bootcmd ; saveenv ; run ubi_init ; bootmenu 0"


   Bu komut, SD karttaki görüntüyü NAND flash'a yüklemek için bir sonraki yeniden başlatmayı yapılandırır.

5. AP'yi yeniden başlatın:

   reboot


6. İkinci LED göstergesinin sürekli yeşil ışık gösterdiğini doğrulayarak başlatma işleminin tamamlanmasını bekleyin.

7. SSH kullanarak AP'de oturum açabildiğinizi doğrulayın.

8. AP'nin güç kablosunu çıkarın.

9. Bootstrap jumper'larını NAND'dan başlatılacak şekilde ayarlayın. Şekil 14'te yeni önyükleme kayışı jumper ayarları gösterilmektedir:

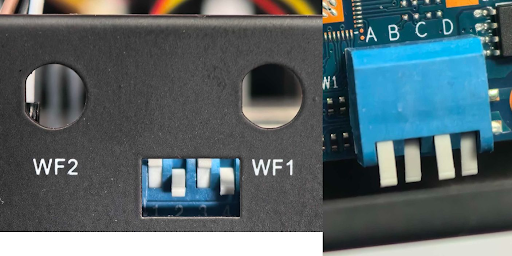

   Şekil 14. Yeni bootstrap jumper ayarları.

10. AP'yi açın ve AP'nin başlatma işlemi tamamlanana kadar bekleyin.

11. AP'nin IP adresini belirleyin. IP adresini belirlemek için Ek A: AP'nin IP adresini bulma başlıklı makaleyi inceleyin.

12. Yeni IP adresiyle AP'de oturum açın.

13. NAND'ye yüklenmiş bir OpenWrt sistemi çalıştırdığınızı doğrulamak için aşağıdaki komutu çalıştırın:

    df -h

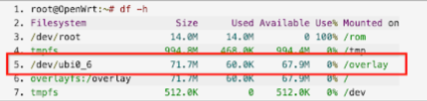

    Çıktıda /dev/ubi0_6 ile bir disk dosya sistemi gösterilmelidir. Şekil 15'te çıkış gösterilmektedir:



    Şekil 15. df -h komutunun çıkışı.

NAND'den eMMC'ye OpenWrt'yi flaşlama

OpenWrt'yi NAND'den eMMC'ye yüklemek için:

1. SSH oturumunda aşağıdaki komutu çalıştırın:

   fw_setenv bootcmd "env default bootcmd ; saveenv ; saveenv ; run emmc_init ; bootmenu 0"


   Bu komut, NAND'dan eMMC'ye görüntü yüklemek için bir sonraki yeniden başlatmayı yapılandırır.

2. AP'yi yeniden başlatın:

   reboot


3. İkinci LED göstergesinin sürekli yeşil ışık gösterdiğini doğrulayarak başlatma işleminin tamamlanmasını bekleyin.

4. AP'nin güç kablosunu çıkarın.

5. SD kartı AP'den çıkarın.

6. Önyükleme köprülerini eMMC'den önyükleme yapacak şekilde ayarlayın. Şekil 16'da yeni önyükleme kayışı jumper ayarları gösterilmektedir:

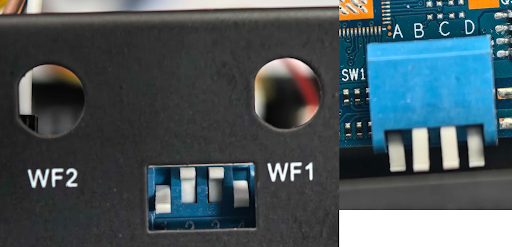

   Şekil 16. Yeni bootstrap jumper ayarları.

7. AP'yi açın ve AP'nin başlatma işlemi tamamlanana kadar bekleyin.

8. AP'nin IP adresini belirleyin. IP adresini belirlemek için Ek: AP'nin IP adresini bulma bölümüne bakın.

9. Yeni IP adresini kullanarak AP'de oturum açın.

10. NAND'ye yüklenmiş bir OpenWrt sistemi çalıştırdığınızı doğrulamak için aşağıdaki komutu çalıştırın:

    df -h


    Çıktıda /dev/fitrw ile bir disk dosya sistemi gösterilmelidir. Şekil 17'de çıkış gösterilmektedir:

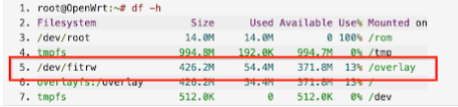

    Şekil 17. df -h komutunun çıkışı.

11. Aşağıdaki komutu çalıştırın:

    cat /sys/block/mmcblk0/device/type


    Çıkışta SD yerine MMC gösterilmelidir.

AP kurulum süreci tamamlandı.

Ek A: AP'nin IP adresini bulma

AP'nin IP adresini bulmak için bu bölümdeki talimatları uygulayın.

1. Aşağıdaki komutu çalıştırın:

   ifconfig


   Çıkış şu şekilde görünür:

   docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
         inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
         ether 02:42:67:38:a9:d8  txqueuelen 0  (Ethernet)
         RX packets 0  bytes 0 (0.0 B)
         RX errors 0  dropped 0  overruns 0  frame 0
         TX packets 0  bytes 0 (0.0 B)
         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

   eno1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
         inet 100.103.191.133  netmask 255.255.255.0  broadcast 100.103.191.255
         inet6 2401:fa00:44:800:f64d:30ff:fe6d:bc3f  prefixlen 64  scopeid 0x0<global>
         inet6 fe80::f64d:30ff:fe6d:bc3f  prefixlen 64  scopeid 0x20<link>
         ether f4:4d:30:6d:bc:3f  txqueuelen 1000  (Ethernet)
         RX packets 31360658  bytes 39343143744 (39.3 GB)
         RX errors 0  dropped 0  overruns 0  frame 0
         TX packets 11023616  bytes 1258521174 (1.2 GB)
         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
         device interrupt 16  memory 0xdc200000-dc220000

   lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
         inet 127.0.0.1  netmask 255.0.0.0
         inet6 ::1  prefixlen 128  scopeid 0x10<host>
         loop  txqueuelen 1000  (Local Loopback)
         RX packets 19825978  bytes 1265586518 (1.2 GB)
         RX errors 0  dropped 0  overruns 0  frame 0
         TX packets 19825978  bytes 1265586518 (1.2 GB)
         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

   wlp58s0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
         ether f8:63:3f:2e:63:e6  txqueuelen 1000  (Ethernet)
         RX packets 0  bytes 0 (0.0 B)
         RX errors 0  dropped 0  overruns 0  frame 0
         TX packets 0  bytes 0 (0.0 B)
         TX errors 0  dropped 0 overruns 0  carrier 0  collisions


2. AP'nin IP adresini belirleyin. IP adresi, inet arayüzünün eno1 alanının değeridir (100.103.191.133).

3. eno1 arayüzünün netmask'ını (255.255.255.0) belirleyin.

4. Ağ önek uzunluğunu netmask'tan almak için aşağıdaki tabloyu kullanın:

   Ağ maskesi	Ağ önek uzunluğu
   255.255.255.252	30
   255.255.255.248	29
   255.255.255.240	28
   255.255.255.0	24
   255.255.252.0	22
   255.255.248.0	21
   255.255.0.0	16

5. AP'yi ana makinenin LAN arayüzünden ayırın.

6. Ana makineye bağlı cihazların ana makine LAN IP adreslerini almak için aşağıdaki komutu çalıştırın:

   sudo nmap -sP IP/network-prefix-length


7. AP'yi ana makineye bağlayın.

8. 6. adımı tekrar uygulayın. Yeni bir IP adresi (AP'nin IP adresi) görünür.
