Çok kanallı ses girişini ve çok kanallı çıkışı test etme

Android 17, çok kanallı ses girişi ve çıkışı için yeni CTS Verifier testleri sunar.

Bu sayfada, CTS Verifier'da 4 kanallı giriş ve 8 kanallı çıkış ses testi için kurulum ve doğrulama adımları açıklanmaktadır.

4 kanallı girişi test etme ([5.6/H-1-11])

Bu test, cihazın dört ayrı kanal yakalayabildiğini doğrular.

Donanımı kalibre etme ve kurma

Donanımı test için ayarlamak üzere CTS Verifier testi tarafından oluşturulan dört çıkış kanalının her birini Zoom AMS-44'teki ilgili giriş kanallarına geri bağlayın. Zoom AMS-44, sırasıyla 1/2 ve 3/4 kanallarını taşıyan A ve B stereo çıkışları sağladığından bu stereo sinyalleri tekrar ayrı mono girişlere bölmek için Y kabloları kullanmanız gerekir.

Test için bu ses arayüzlerinden birini kullanmanızı öneririz:

Fiziksel bağlantıları ayarlama

Zoom AMS-44 girişleri ve çıkışları

Şekil 2. Zoom AMS-44 girişleri ve çıkışları.

  1. A çıkışını 1 ve 2 girişlerine bağlayın:

    • Y kablosunun 3,5 mm stereo ucunu Zoom AMS-44'ün ön tarafındaki A çıkış jakına takın.
    • Çıkış A'nın sol kanalına karşılık gelen mono 6,5 mm fişi AMS-44'teki giriş 1 jakına bağlayın.
    • Çıkış A'nın sağ kanalına karşılık gelen mono 6,5 mm'lik fişi AMS-44'teki giriş 2 jakına bağlayın.

    Zoom AMS-44 çıkış A bağlantıları

    Şekil 3. Zoom AMS-44 Zoom AMS-44 çıkış A bağlantıları.

  2. B çıkışını 3 ve 4 numaralı girişlere bağlayın:

    • İkinci Y kablosunun 3,5 mm stereo ucunu Zoom AMS-44'ün önündeki çıkış B jakına takın.
    • B çıkışının sol kanalı için mono 6,5 mm'lik fişi giriş 3 jakına bağlayın.
    • B çıkışının sağ kanalı için kullanılan mono 6,5 mm'lik fişi giriş 4 jakına bağlayın.

    Zoom AMS-44 çıkış B bağlantıları

    Şekil 4. Zoom AMS-44 Zoom AMS-44 çıkış B bağlantıları.

  3. USB kablosu kullanarak Zoom AMS-44'ü test edilen Android cihazınıza (DUT) bağlayın.

    USB ile Zoom AMS-44'ü DUT'a bağlama

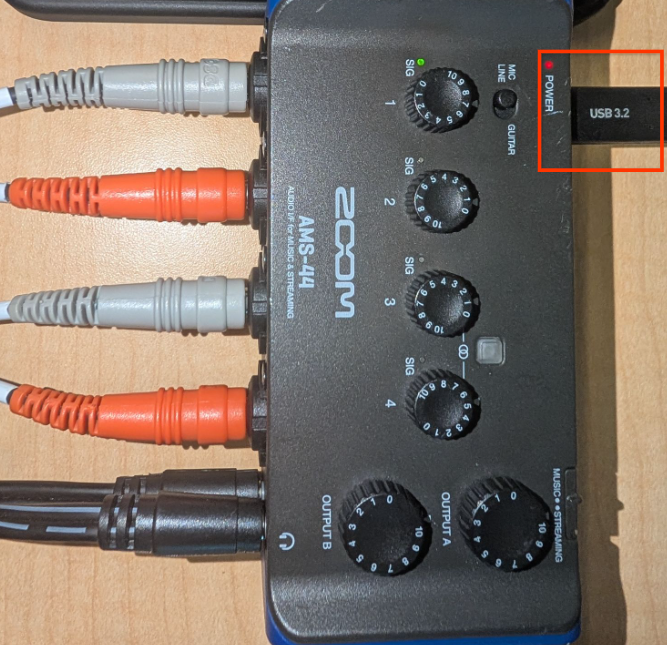

    Şekil 5. Zoom AMS-44'ü USB ile DUT'ye bağlayın.

Zoom AMS-44'ü yapılandırma

  • Zoom AMS-44'te LOOPBACK anahtarını OFF (Kapalı) konumuna getirin. Bu, AMS-44'ün dahili geri döngü özelliği tüm girişleri karıştırarak CTS Doğrulayıcı'nın kanalları ayrı ayrı test etmesini engellediği için çok önemlidir.

  • Zoom AMS-44'teki DIRECT MONITOR (DOĞRUDAN İZLEME) anahtarını OFF (KAPALI) konumuna getirin.

    Zoom AMS-44 doğrudan izleme ve geri döngü anahtarları

    Şekil 6. Zoom AMS-44 doğrudan izleme ve geri döngü anahtarları.

  • 1, 2, 3 ve 4 numaralı girişlerin kazanç düğmelerini düşük ila orta aralıkta bir seviyeye ayarlayın. Bunları kalibrasyon sırasında ayarlarsınız.

  • Zoom AMS-44'te A ve B çıkışlarının sesini maksimuma ayarlayın.

  • Test cihazının ses seviyesini orta aralığa ayarlayın. En iyi sinyal kalitesini elde etmek için kalibrasyon sırasında bu ayarı değiştirebilirsiniz.

CTS Doğrulayıcı ile kalibrasyon prosedürü

  1. Android DUT'ta CTS Verifier'ı başlatın ve Audio > Audio Data Paths USB 4-Channel Input Test'e (Ses > Ses Verileri Yolları USB 4 Kanallı Giriş Testi) gidin.
  2. Zoom AMS-44'ü USB ile bağlayın. Test ekranında InCh: 4, OutCh: 4 gösterilmelidir. Bu, cihazın tanındığını belirtir.
  3. Testte Kalibre et düğmesine dokunun. Bu işlem, osiloskop ekranı içeren bir kalibrasyon iletişim kutusu açar.

  4. Kalibrasyon yardımcı programı, dört mantıksal çıkış kanalının (1. kanaldan 4. kanala kadar) her birinde sırayla sinüs dalgası çalar. Her adım için:

    • Kanal 1 (çıkış A sol -> giriş 1): Yardımcı program, kanal 1'in etkin olduğunu gösterdiğinde Zoom AMS-44'teki Gain 1 düğmesini ayarlayın. Osiloskopu gözlemleyin. Temiz bir sinüs dalgası görürsünüz. Kazancı, ekranda tepe genliği yaklaşık 0,8 olana kadar ayarlayın. Yeşil SIG göstergesi etkin olmalıdır.

      Zoom AMS-44 kalibrasyon prosedürü

      Şekil 7. Zoom AMS-44 kalibrasyon prosedürü.

    • 2. Kanal (A çıkışı sağ -> 2. giriş): 2. kanal etkin olduğunda, osiloskopta benzer bir genlik (yaklaşık 0,8) elde etmek için AMS-44'teki Gain 2 düğmesini ayarlayın.

    • 3. kanal (B çıkışı sol -> 3. giriş): 3. kanal etkinken Gain 3 düğmesini ayarlayın.

    • 4. Kanal (B çıkışı sağ -> 4. giriş): 4. kanal etkinken Gain 4 (Kazanç 4) düğmesini ayarlayın.

  5. Kalibrasyon iletişim kutusunda seçildiğinde dört kanalın tamamı güçlü ve net bir sinüs dalgası (yaklaşık 0, 8 tepe genliği) gösterene kadar ayarlamaları gerektiği gibi tekrarlayın.

4 kanallı giriş testini çalıştırma

  1. Kalibrasyon iletişim kutusundan çıkın.

  2. Audio Data Paths USB 4-Channel Input Test'te Başlat'a dokunun.

    Test, her çıkış kanalında bir ton çalarak ve ilgili girişteki sinyali doğrulayarak otomatik olarak ilerler.

  3. Her kanal (Ch 0-3) için testteki osiloskopu izleyin.

    Dört kanalın tümü yüksek genlik ve düşük titreşim gösteriyorsa test başarılı olur. Bu, her ayrı kanalın başarılı bir şekilde geri döngüye alındığını ve yakalandığını gösterir.

8 kanallı çıkış testi ([5.6/H-1-10])

Bu test, dört kanallı, 5.1 ve 7.1 çıkış kanalı maskelerinin desteklenip desteklenmediğini doğrular. Sekiz kanallı giriş gerekmez. Sekiz çıkış, doğrulama için stereo girişte tekrar karıştırılır.

Loopback miksajını ayarlama

Aşağıdaki seçeneklerden birini kullanarak sekiz ayrı çıkışı tekrar stereo girişe karıştırmanız gerekir:

  • 1. seçenek (etkin mikser - önerilir): 6 kanallı stereo ses mikseri kullanın:

    • Vantec adaptöründen gelen sekiz çıkışı mikser girişlerine bağlayın.
    • Mikser bunları tek bir stereo sinyalde birleştirir.
    • Mikserin stereo çıkışını Vantec adaptörün stereo girişine yönlendirin.

  • 2. seçenek (manuel anahtar): Cubilux 4 kanallı ses anahtarı gibi bir cihaz kullanın. Bu, yüksek kanal izolasyonu sağlar ancak test cihazının, girişe yönlendirilen etkin kanalı manuel olarak değiştirmesini gerektirir.

Kalibre et

  • Dörtlü, 5.1 veya 7.1 maskenin her kanalını ayrı ayrı oynatmak için CTS Verifier geri döngü kalibrasyon iletişim kutusunu kullanın.
  • Her bir ayrı çıkış kanalının doğru şekilde karıştırıldığını ve giriş tarafından yakalandığını doğrulayın.

Genel kalibrasyon prosedürü

Vantec adaptöründeki sekiz ayrı çıkış kanalını, 6 yönlü stereo ses mikserinizin girişlerine, mikserin stereo çıkışında doğru şekilde toplanacak ve ardından Vantec'in stereo girişine geri dönecek şekilde bağlayın. Test, Vantec'in sol veya sağ girişinde belirli kanalların görünmesini bekler.

Ses veri yolları için kalibrasyon prosedürü USB çok kanallı test donanımı kurulumu

  1. Güç adaptörünü stereo ses mikserine bağlayın.
  2. Gerekirse bir USB kablosu ve OTG adaptörü kullanarak Vantec USB 7.1 ses adaptörünü DUT'a bağlayın.
  3. 6 kanallı stereo ses mikserinin stereo çıkışını Vantec USB adaptörünün stereo hat girişi girişine bağlayın. Bu geri döngü için standart 3,5 mm Y stereo kablo kullanın. Sol ve sağ kanalları doğru şekilde ayarlamak için sol ve sağ (Şekil 8'de beyaz ve kırmızı) kablo konumunu değiştirmeniz gerekebilir. Ancak bunu, sinyal mevcutken daha sonraki giriş bağlantısı adımında da yapabilirsiniz.

  4. DUT'un ses seviyesini maksimum aralığının yaklaşık% 90'ına ayarlayın. En iyi ses sinyalini elde etmek için bu ayarı mikserin bağımsız kazançlarıyla birlikte kullanın.

    Mikser çıkışını Vantec girişine bağlayın

    Şekil 8. Mikser çıkışını Vantec girişine bağlayın.

Vantec çıkışını mikser giriş bağlantılarına bağlayın

Vantec adaptöründe sekiz çıkış kanalı bulunur.Bu kanallar genellikle dört adet 3,5 mm stereo jakta gruplandırılır: ön (FL/FR), arka (BL/BR), merkez/alt (FC/LFE) ve yan (SL/SR). Bu 8 ayrı çıkışın her birini 6 kanallı stereo ses mikserinizin girişlerine bağlamanız gerekir.

Vantec'teki hangi fiziksel konektörün hangi kanala (örneğin, FL, FR) karşılık geldiğini belirleyin. Vantec'in belgelerine veya etiketlerine bakın. 6 kanallı stereo mikser, bağlı her girişi sol veya sağ stereo çıkış yoluna yönlendirmenize olanak tanır.

Kalibrasyon adımları
  1. Android cihazda CTS Verifier'ı açıp Audio Data Paths USB Multichannel Test'i seçin.

  2. Kalibre et'e dokunun.

    Kalibrasyon iletişim kutusunda sekiz kanalın her birinden test tonu çalınır. Kanal seçimi aşağıdaki sırayla yapılır:

    AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)
Doğrulama ve ayarlama

Çalınan her kanal için aşağıdakileri yapın:

  1. Kalibrasyon iletişim kutusunda hangi kanalın etkin olduğunu not edin.
  2. Sinyalin Vantec çıkışından miksere ve tekrar Vantec girişine doğru şekilde iletildiğini onaylayın. Kalibrasyon osiloskopunda bir sinyal görmelisiniz.
  3. FL, BL, FC veya SL aktifken kalibrasyon ekranının sol kanalında bir sinyalin kaydedildiğini doğrulayın.
  4. FR, BR, LFE veya SR etkin olduğunda bir sinyalin kalibrasyon ekranının doğru kanalında kaydedildiğini doğrulayın.

  5. Stereo Ses Mikseri'ndeki, oynatılan Vantec çıkış kanalına bağlı girişi kontrol eden bağımsız kazanç/ses düğmesini kullanın. Kazancı, kalibrasyon ekranı ilgili kanal için yaklaşık 0,8 kazanç gösterecek şekilde ayarlayın.

  6. Bu işlemi sekiz kanalın tamamı için tekrarlayın. Hangi mikser düğmesinin hangi Vantec kanalını ayarladığını takip edin.

  7. Sekiz kanalın tamamı oynatılıp yaklaşık 0, 8 veya daha yüksek bir kazanç için kalibre edildikten sonra kalibrasyon iletişim kutusundan çıkın.

    Vantec çıkışını mikser girişine bağlayın

    Şekil 9. Vantec çıkışını mikser girişine bağlayın.

8 kanallı çıkış testini çalıştırma

  1. CTS Verifier'da Audio > Audio Data Paths USB Multichannel Test'e (Ses > Ses Veri Yolları USB Çok Kanallı Testi) gidin.

  2. Vantec USB ses adaptörünü ve mikser/anahtar kurulumunu bağlayın.

    • Aktif karıştırıcı

      Etkin mikser bağlantısı

      Şekil 10. Etkin mikser bağlantısı.

    • Manuel Mikser

      Mikseri manuel olarak bağlama

      Şekil 11. Mikseri manuel olarak bağlama.

  3. İsteğe bağlı: Manuel anahtar kullanıyorsanız (2. seçenek) Manuel Mod kutusunu işaretleyin. Bu sayede, her alt testi başlatmadan önce test edilen belirli kanalı manuel olarak stereo girişe yönlendirebilirsiniz.

  4. Başlat'a basın.

    Test, aşağıdaki maskelerdeki tüm kanalları yineler:

    • Dörtlü: ön sol, ön sağ, arka sol, arka sağ.
    • 5.1: ön sol, ön sağ, orta, LFE, arka sol, arka sağ.
    • 7.1: ön sol, ön sağ, merkez, LFE, arka sol, arka sağ, yan sol, yan sağ.

    Analiz aracı, tek dizinli kanalların (L, C, LB, SL) sol girişte, çift dizinli kanalların (R, LFE, RB, SR) ise sağ girişte görünmesini bekler.

  5. Osiloskopta temiz bir sinyal olup olmadığını kontrol ederek her kanalın geçtiğini doğrulayın.

    Tüm maskeler (Quad, 5.1, 7.1) tamamen doğrulanırsa test başarılı olur.
