Gen2 बॉक्स खरीदना और सेट अप करना

Gen2 कैमरा ITS-in-a-box में एल्युमिनियम का एक बॉक्स होता है. इसे कंप्यूटर-एडेड डिज़ाइन (सीएडी) ड्रॉइंग से लेज़र से काटा जाता है. इसमें टेस्ट चार्ट और टेस्ट के लिए डिवाइस (डीयूटी) भी शामिल होता है. Gen2 कैमरा ITS-in-a-box में, सामान्य कैमरा ITS-in-a-box की तरह ही सुविधाएं होती हैं. हालांकि, इसमें तीन स्टेज वाला लाइटिंग सिस्टम शामिल होता है. इसमें अच्छी क्वालिटी वाले एलईडी मॉड्यूल, बेहतर मोटर, और पूरी तरह से मेटल से बना स्ट्रक्चर होता है. बेहतर मोटर मज़बूत होती है और फ़ीडबैक देती है. साथ ही, मेटल से बने स्ट्रक्चर की वजह से, यह ज़्यादा मज़बूत होता है और इसमें से रोशनी कम लीक होती है.

पहली इमेज. Gen2 कैमरा ITS-in-a-box.

Gen2 कैमरा ITS-in-a-box का इस्तेमाल कैसे करें

Gen2 कैमरा ITS बॉक्स का इस्तेमाल करने के लिए, यह तरीका अपनाएं:

1. Gen2 ITS बॉक्स खरीदें.
2. कंट्रोलर सेट अप करें और डीयूटी को माउंट करें.
3. कैमरा ITS टेस्ट चलाएं.
4. डीयूटी से नतीजे पाएं.

Gen2 कैमरा ITS-in-a-box खरीदना

हमारा सुझाव है कि Gen2 कैमरा ITS-in-a-box को, ज़रूरी शर्तें पूरी करने वाले इन वेंडर में से किसी एक से खरीदें.

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  China: 88 West Meiliang Road. Mashan. Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  China: +86-510-85385897 ext 2121

• Byte Bridge Inc.
  USA: 1502 Crocker Ave, Hayward, CA 94544-7037
  China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  USA: +1-510-373-8899
  China: +86-400-8866-490

टेस्टिंग के लिए चार्ट सेट अप करना

टेस्टिंग से पहले, Gen2 रिग चार्ट की जांच करें. चार्ट पर मौजूद उंगलियों के निशान और खरोंच, टेस्ट के विश्लेषण पर बुरा असर डाल सकते हैं. अगर चार्ट खराब हो गया है या इसमें नीचे दी गई इमेज में मौजूद सभी सुविधाएं शामिल नहीं हैं, तो नया चार्ट इंस्टॉल करें.

दूसरी इमेज. Gen2 चार्ट.

Android 17 में, Gen2 चार्ट को सेंसर फ़्यूज़न टेस्ट के साथ काम करने के लिए अपडेट किया गया है. ज़रूरी शर्तें पूरी करने वाले वेंडर से, अपडेट किए गए चार्ट के साथ Gen2-26Q2-0.0 रिग ऑर्डर किया जा सकता है. इसके अलावा, मौजूदा Gen2 रिग पर अपडेट किया गया चार्ट इंस्टॉल किया जा सकता है.

मौजूदा रिग पर अपडेट किया गया चार्ट इंस्टॉल करने के लिए:

1. अपडेट किए गए चार्ट के लिए, Gen2 रिग के वेंडर से संपर्क करें.
2. चार्ट की पिछली साइड के किनारों को, डबल-साइडेड टेप से कवर करें. करीब 1.25 मिमी मोटा टेप सबसे सही होता है.
3. चार्ट को Gen2 रिग के पीछे की ओर अलाइन करें. इसे बीच में रखें. चार्ट को एक साइड से अटैच करें और एक कोने से दूसरे कोने तक ज़ोर से दबाएं. जब तक चारों साइड रिग से अटैच न हो जाएं, तब तक आस-पास की साइड के लिए भी यही प्रोसेस दोहराएं. पेचों पर टेप लगाया जा सकता है, बशर्ते चार्ट का बीच वाला हिस्सा सपाट हो.

वीडियो ट्यूटोरियल

यह Gen2 कैमरा ITS-in-a-box को सेट अप करने का तरीका बताने वाला वीडियो ट्यूटोरियल है:

टेस्टिंग के लिए कंट्रोलर सेट अप करना

टेस्टिंग के लिए, Gen2 कैमरा ITS-in-a-box कंट्रोलर सेट अप करने के लिए, यह तरीका अपनाएं.

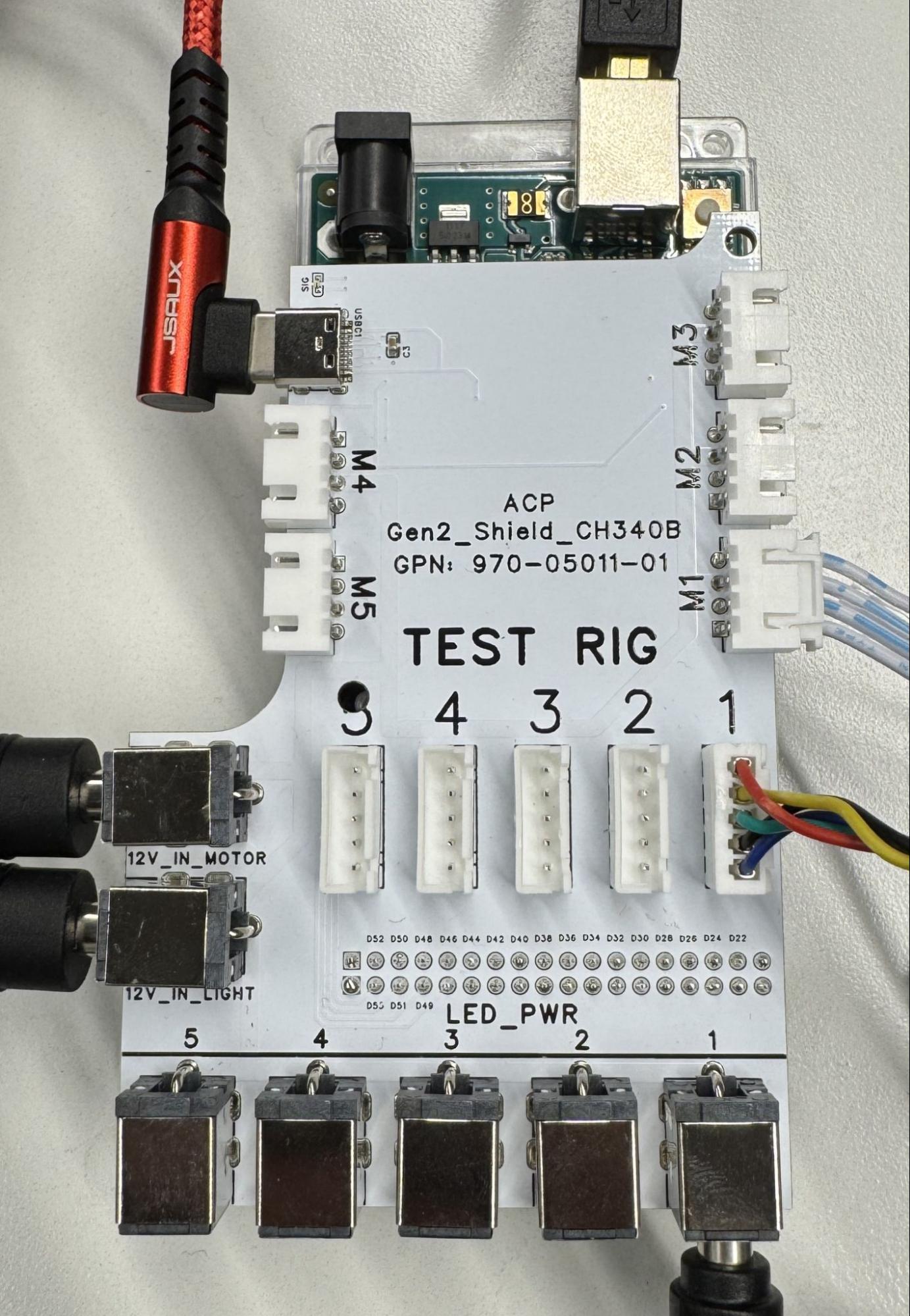

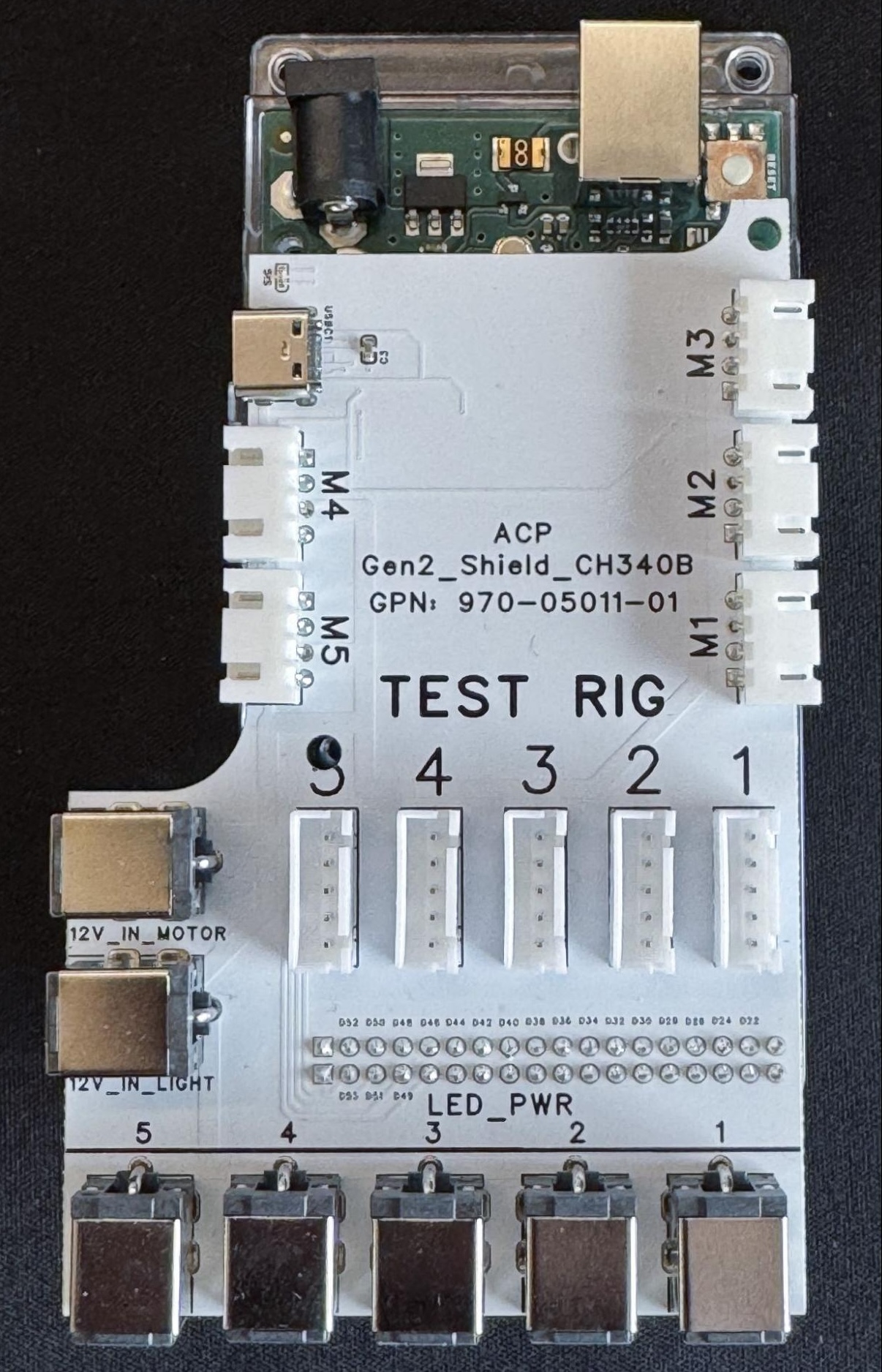

तीसरी इमेज. कनेक्शन के साथ (बाएं) और बिना कनेक्शन वाला (दाएं) Gen2 कंट्रोलर.

1. Gen2 रिग को अपनी पसंद की जगह पर रखें.

2. केबल को सही पोर्ट से कनेक्ट करें. इसके लिए, यह तरीका अपनाएं:

   1. चार पिन वाली केबल को M1 पोर्ट से कनेक्ट करें.
   2. पांच पिन वाली केबल को TEST RIG - 1 पोर्ट से कनेक्ट करें.
   3. बैरल प्लग को LED_PWR - 1 पोर्ट से कनेक्ट करें.
   4. दोनों पावर सप्लाइ के बैरल प्लग को 12V_IN_MOTOR और 12V_IN_LIGHT पोर्ट से कनेक्ट करें.
   5. यूएसबी-ए से यूएसबी-सी केबल को M4 यूएसबी-सी पोर्ट से कनेक्ट करें.
   6. यूएसबी-ए से यूएसबी-बी केबल को M3 यूएसबी-बी पोर्ट से कनेक्ट करें.
   7. पावर सप्लाइ से पावर कॉर्ड को पावर आउटलेट से कनेक्ट करें.
   8. कंट्रोलर से यूएसबी-ए/सी और यूएसबी-ए/बी केबल के यूएसबी-ए वाले सिरे को अपने होस्ट से कनेक्ट करें.

कंट्रोलर फ़र्मवेयर, gen2_production_v2.ino पर उपलब्ध है.

अक्सर पूछे जाने वाले सवाल

Gen2 कैमरा ITS-in-a-box के बारे में अक्सर पूछे जाने वाले सवाल यहां दिए गए हैं.

चार्ट

सवाल: मेरा चार्ट खराब हो गया है. मुझे नया चार्ट कैसे मिलेगा?

जवाब: नया चार्ट पाने के लिए, ज़रूरी शर्तें पूरी करने वाले हमारे वेंडर, Biohermes या Byte Bridge Inc. से संपर्क करें.

सवाल: क्या मेरे पास सही चार्ट है?

जवाब: चार्ट के दो वर्शन हैं. तीसरी इमेज में, scene_ip टेस्टिंग के लिए डिज़ाइन किया गया चार्ट (बाएं) और scene_ip, sensor_fusion, और scene_flash टेस्टिंग के लिए डिज़ाइन किया गया चार्ट (दाएं) दिखाया गया है.

चौथी इमेज. चार्ट के वर्शन.

मोटर

सवाल: मेरा रिग कनेक्ट हो जाता है, लेकिन मोटर अपनी पोज़िशन पर नहीं रहती. क्या यह सामान्य है?

जवाब: हां, यह शुरुआती टेस्ट साइकल में सामान्य है. शुरुआती टेस्ट साइकल पूरी होने के बाद, मोटर अपनी पोज़िशन पर रहती है.

सवाल: Gen2 रिग में मौजूद LSS-HT1 मोटर, सेंसर फ़्यूज़न रिग में मौजूद HS-755MG मोटर से कैसे अलग है?

जवाब: Gen2 रिग में मौजूद LSS-HT1 मोटर, रिग की सटीक जानकारी, बारीकी, बिल्ड क्वालिटी, और फ़ीडबैक को बेहतर बनाती है. यह मोटर, पैरामीटर को कंट्रोल करने के कई विकल्प भी देती है.

सवाल: मेरी मोटर फ़्लैश हो रही है और घूम नहीं रही है. मुझे क्या करना चाहिए?

जवाब: इससे पता चलता है कि कोई रुकावट मोटर को ब्लॉक कर रही है. डीयूटी और घूमने वाली प्लेट की जांच करें. देखें कि कहीं कोई रुकावट तो नहीं है या केबल उलझी तो नहीं हैं. समस्या हल करने के बाद, मोटर को रीसेट करने और टेस्टिंग जारी रखने के लिए, #0RESET<cr> कमांड भेजें.

सवाल: मुझे मोटर (LSS-HT1) के लिए डेटाशीट कहां मिलेगी?

जवाब: LSS-HT1 मोटर के बारे में जानकारी, Lynxmotion की वेबसाइट पर देखी जा सकती है.

LED

सवाल: मुझे कैसे पता चलेगा कि मेरी एलईडी बार सही तरीके से इंस्टॉल हुई हैं?

जवाब: एलईडी बार इंस्टॉल करने का तरीका जानने के लिए, चौथी इमेज देखें. पक्का करें कि एलईडी बोर्ड पर मौजूद सफ़ेद लाइन, 3D-प्रिंटेड होल्डर के साथ अलाइन हो. साथ ही, यह भी पक्का करें कि एलईडी सही तरीके से कनेक्ट और सीट हुई हों.

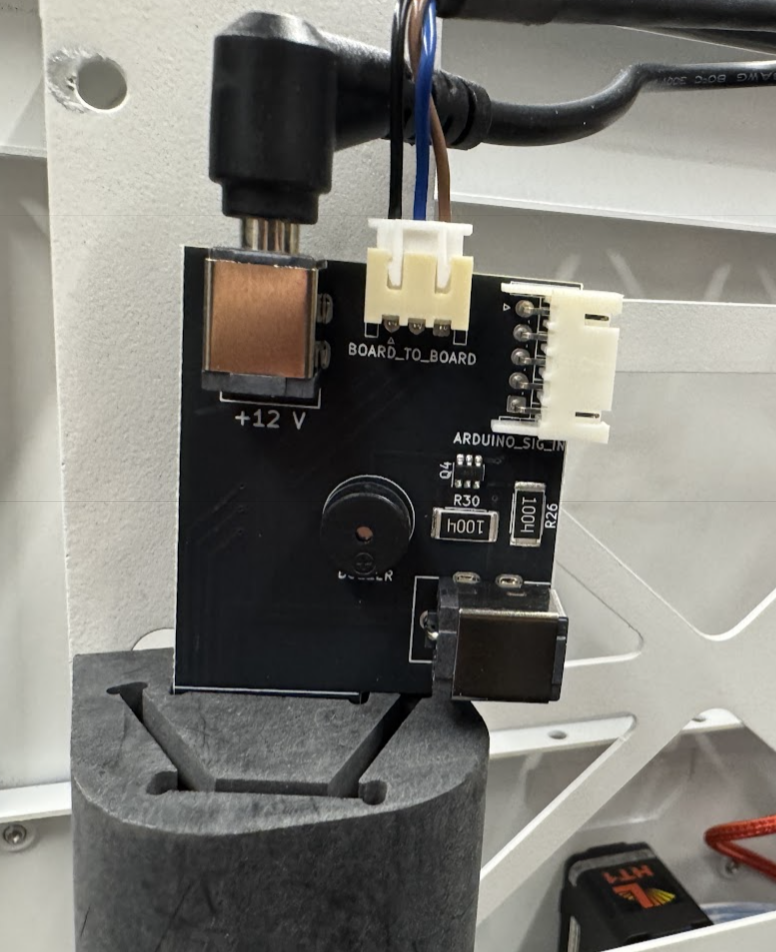

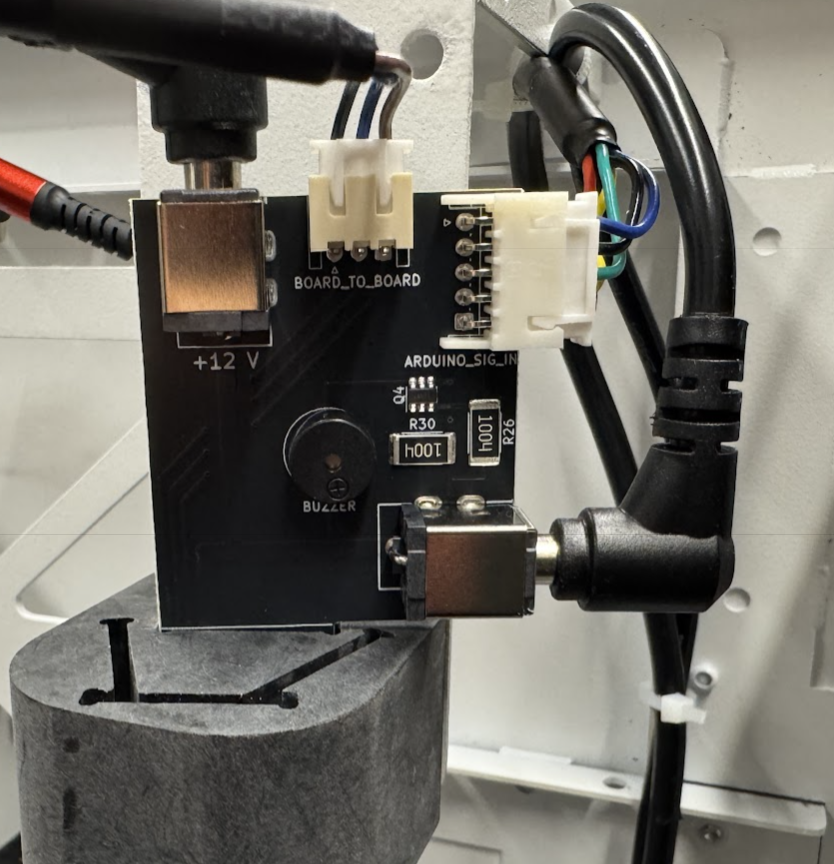

पांचवीं इमेज. कनेक्शन के साथ (बाएं) और बिना कनेक्शन वाली (दाएं) एलईडी बार इंस्टॉल करने का तरीका.

कंट्रोलर

सवाल: मोटर और एलईडी के लिए तय किए गए चैनल कौनसे हैं?

जवाब: मोटर के लिए चैनल 0. एलईडी के लिए चैनल 1.

सवाल: मैं हार्डवेयर की जांच कैसे करूं?

जवाब: लाइटिंग के लिए टेस्ट सीक्वेंस शुरू करने के लिए, कंट्रोलर (Arduino Mega) को f11 कमांड भेजें. इस सीक्वेंस में, लाइटिंग की तीन अलग-अलग स्टेज होती हैं. साथ ही, इसमें बज़र कुछ समय के लिए कई बार बजता है. मोटर की जांच करने के लिए, Lynxmotion LSS कॉन्फ़िगरेशन सॉफ़्टवेयर का इस्तेमाल करें. यह Lynxmotionसे उपलब्ध है.
