Kiểm thử đầu vào và đầu ra âm thanh đa kênh

Android 17giới thiệu các bài kiểm thử mới của Trình xác minh CTS cho đầu vào và đầu ra âm thanh đa kênh.

Trang này trình bày các bước thiết lập và xác minh cho hoạt động kiểm thử âm thanh đầu vào 4 kênh và đầu ra 8 kênh trong Trình xác minh CTS.

Kiểm thử đầu vào 4 kênh ([5.6/H-1-11])

Bài kiểm thử này xác minh rằng thiết bị có thể thu được 4 kênh riêng biệt.

Hiệu chỉnh và thiết lập phần cứng

Để thiết lập phần cứng cho hoạt động kiểm thử, hãy lặp lại từng kênh trong số 4 kênh đầu ra do bài kiểm thử của Trình xác minh CTS tạo ra vào các kênh đầu vào tương ứng trên Zoom AMS-44. Vì Zoom AMS-44 cung cấp đầu ra âm thanh nổi A và B (lần lượt mang các kênh 1/2 và 3/4), nên bạn cần cáp Y để chia các tín hiệu âm thanh nổi này trở lại thành các đầu vào đơn âm riêng lẻ.

Bạn nên sử dụng một trong các giao diện âm thanh sau đây để kiểm thử:

Thiết lập kết nối vật lý

Đầu vào và đầu ra của Zoom AMS-44

Hình 2. Đầu vào và đầu ra của Zoom AMS-44.

  1. Kết nối đầu ra A với đầu vào 1 và 2:

    • Cắm một đầu âm thanh nổi 3,5 mm của cáp Y vào giắc cắm đầu ra A ở mặt trước của Zoom AMS-44.
    • Kết nối phích cắm đơn âm 6,5 mm tương ứng với kênh bên trái của đầu ra A với giắc cắm đầu vào 1 trên AMS-44.
    • Kết nối phích cắm đơn âm 6,5 mm tương ứng với kênh bên phải của đầu ra A với giắc cắm đầu vào 2 trên AMS-44.

    Các cổng kết nối đầu ra A của Zoom AMS-44

    Hình 3. Kết nối đầu ra A của Zoom AMS-44.

  2. Kết nối đầu ra B với đầu vào 3 và 4:

    • Cắm đầu âm thanh nổi 3,5 mm của cáp Y thứ hai vào giắc cắm đầu ra B ở mặt trước của Zoom AMS-44.
    • Kết nối phích cắm đơn âm 6,5 mm cho kênh bên trái của đầu ra B với giắc cắm đầu vào 3.
    • Kết nối phích cắm đơn âm 6,5 mm cho kênh bên phải của đầu ra B với giắc cắm đầu vào 4.

    Các cổng kết nối đầu ra B của Zoom AMS-44

    Hình 4. Kết nối đầu ra B của Zoom AMS-44.

  3. Kết nối Zoom AMS-44 với thiết bị Android đang kiểm thử (DUT) bằng cáp USB.

    Kết nối Zoom AMS-44 với DUT bằng USB

    Hình 5. Kết nối Zoom AMS-44 với DUT bằng USB.

Định cấu hình Zoom AMS-44

  • Đặt nút chuyển LOOPBACK trên Zoom AMS-44 thành OFF. Điều này rất quan trọng vì tính năng loopback (vòng lặp) nội bộ của AMS-44 sẽ trộn tất cả đầu vào, ngăn Trình xác minh CTS kiểm thử các kênh riêng lẻ.

  • Đặt nút chuyển DIRECT MONITOR trên Zoom AMS-44 thành OFF.

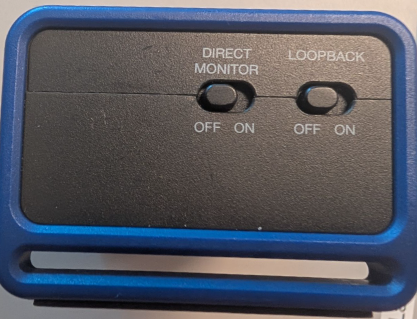

    Zoom AMS-44 direct monitoring and loopback switches

    Hình 6. Nút chuyển vòng lặp và giám sát trực tiếp của Zoom AMS-44.

  • Đặt các núm điều chỉnh mức tăng riêng lẻ cho đầu vào 1, 2, 3 và 4 ở mức thấp đến trung bình. Bạn điều chỉnh các núm này trong quá trình hiệu chỉnh.

  • Đặt âm lượng đầu ra A và B trên Zoom AMS-44 ở mức tối đa.

  • Đặt âm lượng của DUT ở mức trung bình. Bạn có thể thay đổi mức này trong quá trình hiệu chỉnh để đạt được chất lượng tín hiệu tối ưu.

Quy trình hiệu chỉnh bằng Trình xác minh CTS

  1. Trên DUT Android, hãy chạy Trình xác minh CTS rồi chuyển đến Audio > Audio Data Paths USB 4-Channel Input Test (Âm thanh > Đường dẫn dữ liệu âm thanh Kiểm thử đầu vào 4 kênh USB).
  2. Kết nối Zoom AMS-44 bằng USB. Màn hình kiểm thử sẽ hiển thị InCh: 4, OutCh: 4, cho biết thiết bị được nhận dạng.
  3. Nhấn vào nút Calibrate (Hiệu chỉnh) trong bài kiểm thử. Thao tác này sẽ mở một hộp thoại hiệu chỉnh có màn hình hiện sóng.

  4. Tiện ích hiệu chỉnh sẽ phát tuần tự sóng sin qua từng kênh trong số 4 kênh đầu ra logic (kênh 1 đến kênh 4). Đối với mỗi bước:

    • Kênh 1 (đầu ra A bên trái -> đầu vào 1): Khi tiện ích cho biết kênh 1 đang hoạt động, hãy điều chỉnh núm Gain 1 (Mức tăng 1) trên Zoom AMS-44. Quan sát màn hình hiện sóng. Bạn sẽ thấy một sóng sin rõ ràng. Điều chỉnh mức tăng cho đến khi biên độ đỉnh khoảng 0,8 trên màn hình. Chỉ báo SIG màu xanh lục đang hoạt động.

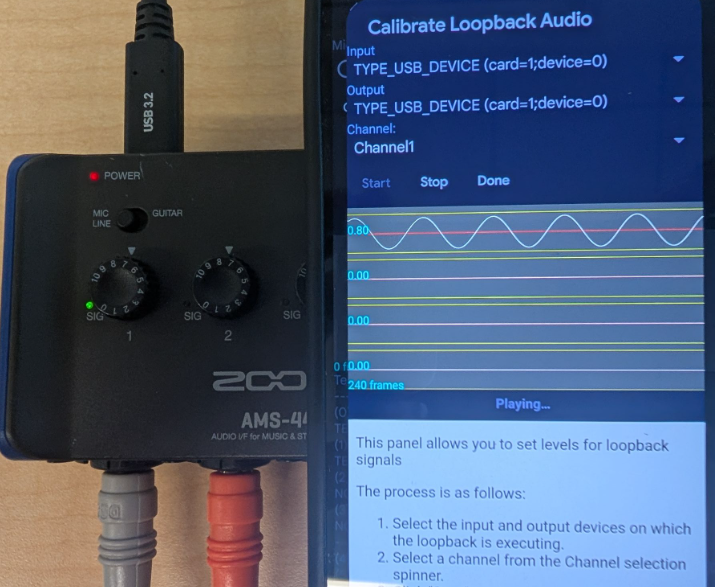

      Quy trình hiệu chuẩn Zoom AMS-44

      Hình 7. Quy trình hiệu chỉnh Zoom AMS-44.

    • Kênh 2 (đầu ra A bên phải -> đầu vào 2): Khi kênh 2 đang hoạt động, hãy điều chỉnh núm Gain 2 (Mức tăng 2) trên AMS-44 để đạt được biên độ tương tự (khoảng 0,8) trên màn hình hiện sóng.

    • Kênh 3 (đầu ra B bên trái -> đầu vào 3): Khi kênh 3 đang hoạt động, điều chỉnh núm Gain 3.

    • Kênh 4 (đầu ra B bên phải -> đầu vào 4): Khi kênh 4 đang hoạt động, hãy điều chỉnh núm Gain 4.

  5. Lặp lại các bước điều chỉnh nếu cần cho đến khi cả 4 kênh đều hiển thị sóng sin rõ ràng và mạnh (biên độ đỉnh khoảng 0, 8) khi được chọn trong hộp thoại hiệu chỉnh.

Chạy bài kiểm thử đầu vào 4 kênh

  1. Thoát khỏi hộp thoại hiệu chỉnh.

  2. Nhấn vào Start (Bắt đầu) trên Audio Data Paths USB 4-Channel Input Test (Âm thanh > Đường dẫn dữ liệu âm thanh Kiểm thử đầu vào 4 kênh USB).

    Bài kiểm thử sẽ tự động lặp lại quá trình phát âm thanh trên từng kênh đầu ra và xác minh tín hiệu trên đầu vào tương ứng.

  3. Theo dõi màn hình hiện sóng trong bài kiểm thử cho từng kênh (Kênh 0 đến 3).

    Bài kiểm thử sẽ đạt nếu cả 4 kênh đều cho thấy biên độ cao và độ rung thấp, cho biết vòng lặp và quá trình thu thập từng kênh riêng biệt thành công.

Kiểm thử đầu ra 8 kênh ([5.6/H-1-10])

Bài kiểm thử này xác minh khả năng hỗ trợ mặt nạ kênh đầu ra Quad, 5.1 và 7.1. Bạn không cần đầu vào 8 kênh; 8 đầu ra được trộn lại thành một đầu vào âm thanh nổi để xác minh.

Thiết lập trộn vòng lặp

Bạn phải trộn 8 đầu ra riêng biệt trở lại thành một đầu vào âm thanh nổi bằng một trong các lựa chọn sau:

  • Lựa chọn 1 (bộ trộn đang hoạt động – nên dùng): Sử dụng bộ trộn âm thanh nổi 6 chiều:

    • Kết nối tám đầu ra từ bộ chuyển đổi Vantec vào các đầu vào của bộ trộn.
    • Bộ trộn sẽ kết hợp các đầu vào này thành một tín hiệu âm thanh nổi.
    • Định tuyến đầu ra âm thanh nổi của bộ trộn trở lại đầu vào âm thanh nổi của bộ chuyển đổi Vantec.

  • Lựa chọn 2 (bộ chuyển đổi thủ công): Sử dụng một thiết bị như bộ chuyển đổi âm thanh 4 kênh Cubilux. Lựa chọn này cung cấp khả năng cách ly kênh cao nhưng yêu cầu nhân viên kiểm thử phải chuyển đổi thủ công kênh đang hoạt động được định tuyến trở lại đầu vào.

Hiệu chỉnh

  • Sử dụng hộp thoại hiệu chỉnh vòng lặp của Trình xác minh CTS để phát riêng từng kênh của mặt nạ Quad, 5.1 hoặc 7.1.
  • Xác minh rằng mỗi kênh đầu ra riêng biệt được trộn và thu thập chính xác bởi đầu vào.

Quy trình hiệu chỉnh chung

Kết nối 8 kênh đầu ra riêng biệt từ bộ chuyển đổi Vantec với các đầu vào của bộ trộn âm thanh nổi 6 chiều sao cho các kênh này được tổng hợp chính xác vào đầu ra âm thanh nổi của bộ trộn, sau đó được lặp lại vào đầu vào âm thanh nổi của Vantec. Bài kiểm thử dự kiến các kênh cụ thể sẽ xuất hiện trên đầu vào bên trái hoặc bên phải của Vantec.

Quy trình hiệu chỉnh cho đường dẫn dữ liệu âm thanh Thiết lập phần cứng kiểm thử đa kênh USB

  1. Kết nối bộ chuyển đổi điện với bộ trộn âm thanh nổi.
  2. Kết nối bộ chuyển đổi âm thanh Vantec USB 7.1 với DUT bằng cáp USB và bộ chuyển đổi OTG nếu cần.
  3. Kết nối đầu ra âm thanh nổi của bộ trộn âm thanh nổi 6 chiều với đầu vào đường truyền âm thanh nổi của bộ chuyển đổi Vantec USB. Sử dụng cáp âm thanh nổi Y 3,5 mm tiêu chuẩn cho vòng lặp này. Bạn có thể cần hoán đổi vị trí cáp bên trái và bên phải (màu trắng và màu đỏ trong Hình 8) để điều chỉnh chính xác các kênh bên trái và bên phải, nhưng cũng có thể thực hiện việc này trong bước kết nối đầu vào sau này, khi có tín hiệu.

  4. Đặt âm lượng của DUT ở mức khoảng 90% phạm vi tối đa. Sử dụng chế độ cài đặt này cùng với mức tăng riêng lẻ của bộ trộn để đạt được tín hiệu âm thanh tối ưu.

    Kết nối đầu ra của bộ trộn với đầu vào của Vantec

    Hình 8. Kết nối đầu ra của bộ trộn với đầu vào của Vantec.

Kết nối đầu ra của Vantec với các kết nối đầu vào của bộ trộn

Bộ chuyển đổi Vantec có 8 kênh đầu ra, thường được nhóm thành 4 giắc cắm âm thanh nổi 3,5 mm: phía trước (FL/FR), phía sau (BL/BR), trung tâm/phụ (FC/LFE) và bên (SL/SR). Bạn cần kết nối từng đầu ra trong số 8 đầu ra riêng biệt này với các đầu vào của bộ trộn âm thanh nổi 6 chiều.

Xác định đầu nối vật lý nào trên Vantec tương ứng với từng kênh (ví dụ: FL, FR). Tham khảo tài liệu hoặc nhãn của Vantec. Bộ trộn âm thanh nổi 6 chiều cho phép bạn định tuyến từng đầu vào được kết nối đến bus đầu ra âm thanh nổi bên trái hoặc bên phải.

Các bước hiệu chỉnh
  1. Trên thiết bị Android, hãy mở Trình xác minh CTS rồi chọn Audio Data Paths USB Multichannel Test (Âm thanh > Đường dẫn dữ liệu âm thanh Kiểm thử đa kênh USB).

  2. Nhấn vào Calibrate (Hiệu chỉnh).

    Hộp thoại hiệu chỉnh sẽ phát âm kiểm thử qua từng kênh trong số 8 kênh, thứ tự chọn kênh như sau:

    AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)
Xác minh và điều chỉnh

Thực hiện như sau cho từng kênh khi kênh đó được phát:

  1. Lưu ý kênh nào hiện đang hoạt động trong hộp thoại hiệu chỉnh.
  2. Xác nhận rằng tín hiệu đang truyền chính xác từ đầu ra của Vantec qua bộ trộn và trở lại đầu vào của Vantec. Bạn sẽ thấy một tín hiệu trong màn hình hiện sóng hiệu chỉnh.
  3. Khi FL, BL, FC hoặc SL đang hoạt động, hãy xác minh rằng một tín hiệu được ghi lại trên kênh bên trái của màn hình hiệu chỉnh.
  4. Khi FR, BR, LFE hoặc SR đang hoạt động, hãy xác minh rằng một tín hiệu được ghi lại trên kênh bên phải của màn hình hiệu chỉnh.

  5. Sử dụng núm điều chỉnh mức tăng/âm lượng riêng lẻ trên Bộ trộn âm thanh nổi để điều khiển đầu vào được kết nối với kênh đầu ra Vantec đang phát. Điều chỉnh mức tăng cho đến khi màn hình hiệu chỉnh hiển thị mức tăng khoảng 0,8 cho kênh đó.

  6. Tiếp tục quá trình này cho cả 8 kênh. Theo dõi núm điều chỉnh nào của bộ trộn điều chỉnh kênh nào của Vantec.

  7. Sau khi cả 8 kênh đều được phát và hiệu chỉnh ở mức tăng khoảng 0,8 trở lên, hãy thoát khỏi hộp thoại hiệu chỉnh.

    Kết nối đầu ra của Vantec với đầu vào của bộ trộn

    Hình 9. Kết nối đầu ra của Vantec với đầu vào của bộ trộn.

Chạy bài kiểm thử đầu ra 8 kênh

  1. Chuyển đến Audio > Audio Data Paths USB Multichannel Test (Âm thanh > Đường dẫn dữ liệu âm thanh Kiểm thử đa kênh USB) trong Trình xác minh CTS.

  2. Kết nối bộ chuyển đổi âm thanh Vantec USB và thiết lập bộ trộn/bộ chuyển đổi.

    • Bộ trộn đang hoạt động

      Kết nối bộ trộn đang hoạt động

      Hình 10. Kết nối bộ trộn đang hoạt động.

    • Bộ trộn thủ công

      Kết nối bộ trộn theo cách thủ công

      Hình 11. Kết nối bộ trộn thủ công.

  3. Không bắt buộc: Nếu bạn đang sử dụng bộ chuyển đổi thủ công (lựa chọn 2), hãy đánh dấu vào hộp Manual Mode (Chế độ thủ công). Lựa chọn này cho phép bạn định tuyến thủ công kênh cụ thể đang được kiểm thử đến đầu vào âm thanh nổi trước khi bắt đầu từng bài kiểm thử phụ.

  4. Nhấn vào Start (Bắt đầu).

    Bài kiểm thử sẽ lặp lại qua tất cả các kênh trong các mặt nạ sau:

    • Quad: phía trước bên trái, phía trước bên phải, phía sau bên trái, phía sau bên phải.
    • 5.1: phía trước bên trái, phía trước bên phải, trung tâm, LFE, phía sau bên trái, phía sau bên phải.
    • 7.1: phía trước bên trái, phía trước bên phải, trung tâm, LFE, phía sau bên trái, phía sau bên phải, bên trái, bên phải.

    Trình phân tích dự kiến các kênh có chỉ mục lẻ (L, C, LB, SL) sẽ xuất hiện trên đầu vào bên trái và các kênh có chỉ mục chẵn (R, LFE, RB, SR) sẽ xuất hiện trên đầu vào bên phải.

  5. Xác minh từng kênh đạt bằng cách kiểm tra tín hiệu rõ ràng trong màn hình hiện sóng.

    Bài kiểm thử sẽ đạt nếu tất cả mặt nạ (Quad, 5.1, 7.1) đều được xác thực đầy đủ.
