سیستم دکل مدولار

سیستم دکل مدولار از اتوماسیون تست ITS پشتیبانی می کند و از یک جعبه پلاستیکی تشکیل شده است که کنترل عددی کامپیوتری (CNC) از نقشه های طراحی به کمک کامپیوتر (CAD)، یک تبلت نمودار و یک دستگاه در حال آزمایش (DUT) بریده شده است. سیستم دکل مدولار از یک دکل پایه و یک دکل اکستنشن تله اختیاری تشکیل شده است. دکل پایه مدولار دارای فاصله نمودار 22 سانتی متر است و می تواند دوربین های دستگاه های تلفن همراه را با فو وی 60 درجه تا 120 درجه آزمایش کند. دکل پایه می تواند تست چرخش 90 درجه را با DUT در بالا انجام دهد (نشان داده شده در شکل 2).

دستگاه اکستنشن تله از دوربین های آزمایشی که حداقل فاصله فوکوس طولانی دارند (دوربین های تله فوتو) پشتیبانی می کند. دکل اکستنشن تله بر روی دکل پایه پیچ می شود و طول آن را می توان بر اساس الزامات تست دوربین شما هنگام خرید از طریق فروشندگان واجد شرایط سفارشی کرد. دوربین ITS از فواصل نمودار تا 100 سانتی متر پشتیبانی می کند.

شکل 1. دکل پایه مدولار.

شکل 2. دکل پایه مدولار 90 درجه چرخیده است.

تاریخچه تجدید نظر

جدول زیر تاریخچه بازنگری سیستم دکل مدولار را شرح می دهد و شامل لینک های دانلود هر نسخه از فایل های تولید است.

تاریخ	تجدید نظر	دانلود فایل تولیدی	تغییر گزارش
سپتامبر 2024	1.2	دکل پایه مدولار rev1.2	(سپتامبر 2024) شامل رفع خطاهای فایل تولیدی است (ژوئیه 2024) انتشار اولیه

یک سیستم دکل مدولار بخرید

ما توصیه می‌کنیم سیستم دکل مدولار، دکل تلفنی اختیاری و لوازم جانبی را از یکی از فروشندگان واجد شرایط زیر خریداری کنید.

• Byte Bridge Inc.
  ایالات متحده آمریکا: 1502 Crocker Ave, Hayward, CA 94544-7037
  چین: 22F #06-08، Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  ایالات متحده آمریکا: +1-510-373-8899
  چین: +86-400-8866-490

• طراحی MYWAY
  4F.، شماره 163، جاده فو-یینگ، منطقه XinZhuang، شهر جدید تایپه 242، تایوان
  twmyway.com
  sales@myway.tw
  +886-2-29089060

نقشه های مکانیکی

در زیر نقشه مکانیکی دکل پایه مدولار آورده شده است.

شکل 3. ترسیم مکانیکی دکل پایه مدولار

راه اندازی دکل پایه

این مراحل را برای راه اندازی یک دکل پایه مدولار دنبال کنید.

1. یک سیستم دکل مدولار را از یک فروشنده واجد شرایط خریداری کنید.

2. مطمئن شوید که تمام اجزای جدول زیر را دارید (موارد نشان داده شده در شکل 4).

   جزء	مقدار
   دکل پایه مدولار	1
   براکت پایه تلفن	2
   براکت نصب تبلت	1
   منبع تغذیه 12 ولت (در فهرست UL، حداقل 1 آمپر)	1
   دیافراگم	1



   شکل 4. اجزای دکل پایه مدولار.

3. بسته به تنظیمات خود، مطمئن شوید که لوازم جانبی لازم را در جدول زیر (نشان داده شده در شکل 5) دارید. این لوازم جانبی را می توان از یک فروشنده واجد شرایط خریداری کرد.

   مورد	مقدار
   کنترلر روشنایی (می تواند تا 3 دکل را کنترل کند)	1
   منبع تغذیه 5 ولت برای کنترل روشنایی	1
   کابل بشکه DC روشنایی را به دکل پایه مدولار متصل می کند	1
   آداپتور کابل بشکه DC (5.5mm x 2.1mm تا 3.5mm x 1.35mm)	1
   USB کابل A به کابل USB	1
   کیت تاشو (اگر DUT یک دستگاه تاشو باشد)	1



   شکل 5. موارد اختیاری برای دکل پایه مدولار.

4. با انجام یکی از موارد زیر اطمینان حاصل کنید که نشتی نور وجود ندارد:

   1. دیافراگم مناسبی برای ماژول دوربین DUT بسازید و اطمینان حاصل کنید که نشتی نور وجود ندارد (همانطور که در شکل 6 نشان داده شده است). دیافراگم ها را می توان از روی فوم بردهای ارائه شده توسط فروشنده واجد شرایط برش داد یا پیکربندی کرد. برای جهت‌گیری صحیح شکل، DUTهایی که دوربین عقب رو به روی دکل است 90 درجه در خلاف جهت عقربه‌های ساعت و DUTهایی با دوربین جلو رو به روی دکل 90 درجه در جهت عقربه‌های ساعت چرخانده می‌شوند. مطمئن شوید که دیافراگم ها بر اساس آن پیکربندی شده اند.



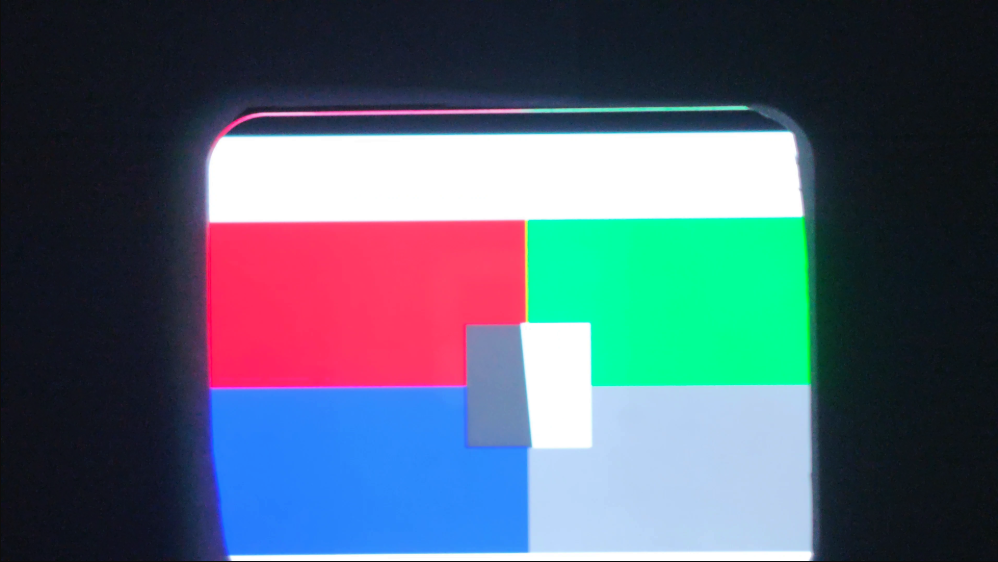

      شکل 6. دیافراگم ها را برای جلوگیری از نشت نور بسازید.

   2. از یک پرده تیره برای پوشاندن دکل استفاده کنید تا از نشت نور جلوگیری شود، بدون نیاز به دیافراگم. (در شکل 7 نشان داده شده است).



      شکل 7. جلوگیری از نشت نور با استفاده از پرده.

5. همانطور که در شکل 8 نشان داده شده است، یک پایه تلفن استاندارد یا یک پایه تلفن تاشو را در ارتفاع مناسب با استفاده از پیچ و مهره نایلونی روی پانل نصب گوشی جلویی نصب کنید.



   شکل 8. نصب دیافراگم و پایه تلفن.

6. پایه تبلت را با استفاده از پیچ و مهره نایلونی روی پانل نصب تبلت در ارتفاع مناسب نصب کنید.

7. تبلت نمایشگر را سوار کنید و تبلت را همانطور که در شکل 9 نشان داده شده است به میزبان متصل کنید. تبلت را با یک پیستون محکم کنید.



   شکل 9. نصب تبلت.

8. برای سهولت کار بر روی صفحه، DUT خود را قبل از نصب DUT تنظیم کنید .

9. DUT را سوار کنید و به هاست متصل شوید.

10. DUT را طوری تراز کنید که مرکز ماژول دوربین با مرکز تبلت (یا خیلی نزدیک به آن) تراز شود. برای تنظیم ارتفاع، پیچ های نصب گوشی را باز کرده و پایه را به سمت بالا یا پایین بکشید. وقتی تراز شد، DUT را با پیستون نصب محکم کنید.



    شکل 10. نصب DUT.

11. برای روشنایی، کابل روشنایی را از دکل پایه به یکی از موارد زیر وصل کنید:

    1. منبع تغذیه 12 ولت



       شکل 11. نور متصل به منبع تغذیه 12 ولت.

    2. کنترلر روشنایی (ممکن است به آداپتور نیاز باشد)



       شکل 12. نور متصل به کنترل کننده روشنایی.

هنگامی که راه اندازی دکل پایه مدولار را کامل کردید، محیط میزبان و آزمایش را تنظیم کنید ( تنظیم CTS ). برای فایل config.yml از پیکربندی زیر استفاده کنید:

• chart\_distance = 22
• lighting\_ch = [کانال کنترلر متصل]، یا اگر از کنترل‌کننده روشنایی استفاده نمی‌کنید، آن را ترک کنید.

راه اندازی دکل توسعه تلفن

این مراحل را برای راه‌اندازی دستگاه اکستنشن تله اختیاری دنبال کنید.

1. دکل پایه مدولار و دکل اکستنشن تله را از فروشنده واجد شرایط خریداری کنید. دکل را می توان با استفاده از فایل های تولیدی ساخت، اما این توصیه نمی شود، زیرا برش و مونتاژ باید دقیق باشد تا اطمینان حاصل شود که دکل داخلی مشکلی ندارد.

2. اطمینان حاصل کنید که یک دکل پایه مدولار کار و یک دکل اکستنشن تله (همانطور که در شکل 13 نشان داده شده است) دارید.



   شکل 13. دکل پایه مدولار با پسوند تله.

3. با جدا کردن 6 عدد پیچ ​​نایلونی با دست (3 عدد در هر طرف) پانل نصب گوشی را جدا کنید.



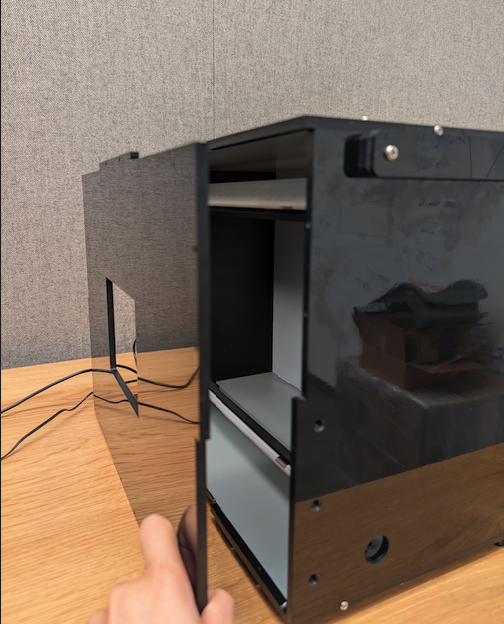

   شکل 14. برداشتن 6 پیچ نایلونی در ناحیه برجسته شده با دست.

4. دکل پایه و دکل اکستنشن تله را روی سطحی که آزمایش ها انجام می شود قرار دهید. برای جلوگیری از استرس به نقاط نصب، جابجایی دکل مونتاژ شده را توصیه نمی کنیم.

5. دکل اکستنشن را در جای خود قرار دهید تا 6 شکاف روی زبانه اکستنشن با 6 سوراخ روی دکل پایه هماهنگ شود.



   شکل 15. تراز کردن شکاف ها با سوراخ ها.

6. با نصب 6 پیچ دکل اکستنشن را به دکل پایه وصل کنید. در حین نصب پیچ ها، 2 دکل را به آرامی به هم فشار دهید تا از عدم وجود شکاف برای نشتی نور اطمینان حاصل کنید (در صورت لزوم از همکاران کمک بخواهید). پیچ ها را با دست محکم کنید.



   شکل 16. اتصال پایه و دکل های توسعه.

7. دیافراگم (یا پرده) را پیکربندی کنید و پایه‌های تلفن و DUT را همانطور که در Base rig setup توضیح داده شده است نصب کنید.



   شکل 17. اتصال پایه های تلفن و DUT.

پس از تکمیل راه‌اندازی ریگ افزونه، میزبان و محیط آزمایشی را راه‌اندازی کنید ( راه‌اندازی CTS ). برای فایل config.yml از پیکربندی زیر استفاده کنید:

• chart_distance = [فاصله کل DUT تا تبلت]
• lighting_ch = [کانال کنترل متصل]، یا اگر از کنترل‌کننده روشنایی استفاده نمی‌کنید، آن را ترک کنید.

نصب افزونه را حذف کنید

برای حذف نصب افزونه، مراحل نصب را به صورت معکوس دنبال کنید. هنگام نصب پانل نصب تبلت، پانل را در مقابل دکل پایه فشار دهید تا مطمئن شوید که هیچ شکافی برای نشتی نور وجود ندارد (همانطور که در شکل 17 نشان داده شده است). پیچ ها را با دست محکم کنید.

شکل 18. فشار دادن پانل نصب تبلت در مقابل دکل پایه.

سوالات متداول (سؤالات متداول)

چرا چراغ ها کم نور به نظر می رسند یا چرا هنگام اجرای ITS خطای روشنایی اعتبارسنجی ظاهر می شود؟

این خطا زمانی ایجاد می‌شود که روشنایی در دکل کم‌نور می‌شود، که می‌تواند به دلیل منبع تغذیه و تخریب LED به دلیل قدیمی بودن یا استفاده، یا منبع تغذیه معیوب باشد. برای حل این مشکل مراحل زیر را دنبال کنید:

1. اطمینان حاصل کنید که نورپردازی به درستی کار می کند:

   • منبع تغذیه را تعویض کنید (UL ذکر شده 12 ولت، حداقل 2 آمپر).
   • LED را تعویض کنید (برای اطلاعات بیشتر به BOM مراجعه کنید یا با فروشنده تماس بگیرید).

2. برای اطمینان از اینکه لوکس چراغ های LED در سطح مناسب (100-130) قرار دارند، با استفاده از یک متر دیجیتال، لوکس را آزمایش کنید. (لوکس متر YF-1065 توسط Contempo Views در این مثال استفاده شده است.) نورسنج را در سمت تبلت قرار دهید و برای اندازه گیری نور آن را روی 2000 لوکس قرار دهید (نشان داده شده در شکل 20).



   شکل 19. YF-1065 توسط Contempo Views.



   شکل 20. نور اندازه گیری لوکس متر از سمت با پایه تبلت.

3. بسته به مقدار لوکس اندازه گیری شده، مرحله مناسب را دنبال کنید:

   • اگر نور در سطح مناسبی است، صفحات جلو و عقب را به توری پیچ کنید.
   • اگر نور در سطح نادرست است، بررسی کنید که LED و شماره قطعه منبع تغذیه صحیح باشند.

چیزهایی که باید به آنها توجه کرد

موارد زیر نمونه‌هایی از خطاهای رایج تولیدی هستند که می‌توانند تست‌ها را پوسته پوسته کنند.

• پانل پشتی با سوراخ های تبلت. این باعث می شود که تست find_circle به دلیل دایره های اضافی ایجاد شده توسط سوراخ های پیچ با شکست مواجه شود.



  شکل 21. پانل پشتی با سوراخ هایی.

• رولپلاک از دست رفته است. این امر باعث می شود که حفره های نور در حین حمل و نقل خارج شوند.



  شکل 22. رولپلاک از بین رفته روی بافل نور.

• منبع تغذیه غیر فهرست UL. استفاده از منبع تغذیه فهرست شده UL مطابق با مشخصات ذکر شده است. این برای عملکرد ایمن روشنایی مهم است.



  شکل 23. مثالی از منبع تغذیه فهرست شده UL.

• پیچ های لغزیدنی روی پایه تبلت یا گوشی که نمی توانند وزن تبلت یا گوشی را تحمل کنند. این معمولاً به دلیل رزوه های آسیب دیده ایجاد می شود و نشان می دهد که سوراخ باید دوباره رزوه شود.



  شکل 24. سوراخ با نخ های آسیب دیده.
