很多 SoC 供应商和 ODM 都支持在一台设备上使用多个 DT,从而使一个映像能够为多个 SKU/配置提供支持。在这种情况下,引导加载程序会在运行时识别硬件,并加载相应的 DT:

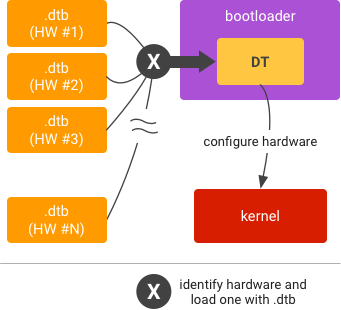

图 1. 引导加载程序中的多个设备树叠加层。
注意:使用多个 DT 不是强制性要求。
设置
如需向 DTO 模型添加对多个 DT 的支持,请设置一个主 DT 列表和另一个叠加 DT 列表。

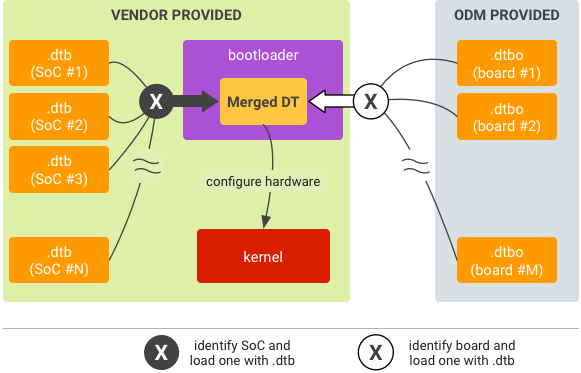

图 2. 多个 DT 的运行时 DTO 实现。
引导加载程序应该能够:
- 读取 SoC ID 并选择相应的主设备树,并
- 读取板 ID 并选择相应的叠加设备树。
只能选择一个主 DT 供在运行时使用。可选择多个叠加 DT,但它们必须与选定的主 DT 兼容。使用多个叠加层有助于避免 DTBO 分区内的每块板上都存储一个叠加层,并能让引导加载程序根据板 ID 或通过探测外设来确定所需叠加层的子集。例如,板 A 可能需要通过叠加层 1、3 和 5 添加的设备,而板 B 可能需要通过叠加层 1、4 和 5 添加的设备。
分区
要进行分区,请在闪存中确定引导加载程序在运行时可访问和可信的位置,以存储 DTB 和 DTBO(引导加载程序必须能够在匹配的进程中找到这些文件)。请记住,DTB 和 DTBO 不能存在于同一个分区中。如果您的 DTB/DTBO 位于 dtb
/dtbo
分区中,请使用 DTB/DTBO 分区格式中详细列出的表结构和头文件格式。
在引导加载程序中运行
要运行,请执行以下操作:
- 标识 SoC 并将相应的 .dtb 从存储空间加载到内存中。
- 标识板并将相应的
.dtbo
从存储空间加载到内存中。
- 用
.dtbo
叠加 .dtb
形成合并的 DT。
- 启动内核(已给定合并 DT 的内存地址)。
