SurfaceTexture

SurfaceTexture 是介面和 OpenGL ES (GLES) 紋理的組合。SurfaceTexture 執行個體用於提供輸出至 GLES 紋理的表面。

SurfaceTexture 包含應用程式為消費者的 BufferQueue 執行個體。當製作工具將新緩衝區排入佇列時，onFrameAvailable() 回呼會通知應用程式。接著，應用程式會呼叫 updateTexImage()，釋放先前保留的緩衝區，從佇列取得新緩衝區，並發出 EGL 呼叫，讓緩衝區以外部紋理的形式供 GLES 使用。

外部 GLES 紋理

外部 GLES 紋理 (GL_TEXTURE_EXTERNAL_OES) 與標準 GLES 紋理 (GL_TEXTURE_2D) 的差異如下：

  • 外部紋理會直接從 BufferQueue 收到的資料算繪紋理多邊形。
  • 外部紋理算繪器與標準 GLES 紋理算繪器的設定方式不同。
  • 外部紋理無法執行所有標準 GLES 紋理活動。

外部紋理的主要優點是能夠直接從 BufferQueue 資料算繪。SurfaceTexture 執行個體會將消費者使用情形標記設為 GRALLOC_USAGE_HW_TEXTURE，以便為外部紋理建立 BufferQueue 執行個體，確認緩衝區中的資料可由 GLES 辨識。

由於 SurfaceTexture 執行個體會與 EGL 情境互動，因此應用程式只能在擁有紋理的 EGL 情境位於呼叫執行緒時，呼叫其方法。詳情請參閱 SurfaceTexture 類別說明文件。

時間戳記和轉換

SurfaceTexture 執行個體包含 getTimeStamp() 方法 (用於擷取時間戳記) 和 getTransformMatrix() 方法 (用於擷取轉換矩陣)。呼叫 updateTexImage() 會同時設定時間戳記和轉換矩陣。BufferQueue 傳遞的每個緩衝區都包含轉換參數和時間戳記。

轉換參數有助於提升效率。在某些情況下，來源資料的方向可能不適合消費者。請勿先旋轉資料再傳送給消費者，而是以正確方向傳送資料，並進行修正轉換。使用資料時，轉換矩陣可以與其他轉換合併，盡量減少額外負擔。

時間戳記適用於時間相關的緩衝區來源。舉例來說，當 setPreviewTexture() 將製作介面連線至攝影機的輸出內容時，攝影機的影格可用於建立影片。每個影格都必須有擷取影格時的呈現時間戳記，而非應用程式收到影格時的時間戳記。攝影機程式碼會設定緩衝區提供的時間戳記，因此時間戳記序列會更加一致。

個案研究：Grafika 的持續擷取功能

Grafika 的連續擷取功能會錄製裝置攝影機的影格，並在畫面上顯示這些影格。如要錄製影格，請使用 MediaCodec 類別的 createInputSurface() 方法建立介面，並將介面傳送至攝影機。如要顯示影格，請建立 SurfaceView 的例項，並將介面傳遞至 setPreviewDisplay()。請注意，同時錄製及顯示影格是較為複雜的程序。

連續擷取活動會顯示攝影機錄製的影片。在這種情況下，編碼後的影片會寫入記憶體中的循環緩衝區，隨時可儲存至磁碟。

這個流程包含三個緩衝區佇列：

  • App：應用程式使用 SurfaceTexture 例項接收來自相機的影格，並將其轉換為外部 GLES 紋理。
  • SurfaceFlinger：應用程式會宣告 SurfaceView 執行個體，以顯示影格。
  • MediaServer：設定 MediaCodec 編碼器和輸入介面，即可建立影片。

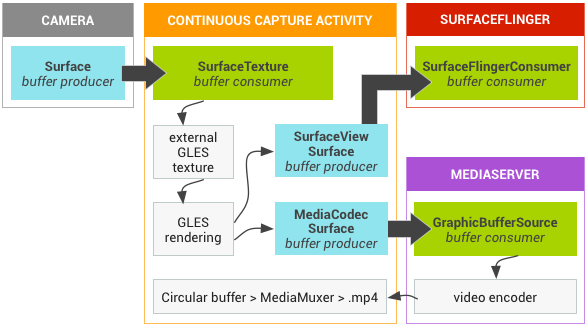

下圖中的箭頭表示資料從攝影機傳播。系統會顯示 BufferQueue 執行個體，並以視覺指標區分生產者 (青色) 和消費者 (綠色)。

Grafika 連續擷取活動

圖 1. Grafika 的持續擷取活動

編碼後的 H.264 影片會進入應用程式程序中的 RAM 循環緩衝區。 使用者按下擷取按鈕時，MediaMuxer 類別會將編碼的影片寫入磁碟上的 MP4 檔案。

應用程式中的所有 BufferQueue 執行個體都會以單一 EGL 環境處理，而 GLES 作業則會在 UI 執行緒上執行。編碼資料的處理作業 (管理循環緩衝區並寫入磁碟) 會在獨立執行緒上完成。

使用 SurfaceView 類別時，surfaceCreated() 回呼會為螢幕和影片編碼器建立 EGLContext 和 EGLSurface 例項。當新影格抵達時， SurfaceTexture 會執行四項活動：

  1. 取得影格。
  2. 將影格設為可用的 GLES 紋理。
  3. 使用 GLES 指令算繪影格。
  4. 轉送每個 EGLSurface 執行個體的轉換和時間戳記。

編碼器執行緒接著會從 MediaCodec 提取編碼輸出內容，並存放在記憶體中。

安全播放紋理影片

Android 支援對受保護的影片內容進行 GPU 後續處理。這項功能可讓應用程式使用 GPU 處理複雜的非線性影片效果 (例如扭曲)、將受保護的影片內容對應至紋理，以便在一般圖像場景中使用 (例如使用 GLES)，以及處理虛擬實境 (VR)。

安全播放紋理影片

圖 2. 安全播放紋理影片

支援功能是透過下列兩項擴充功能啟用：

  • EGL 擴充功能 - (EGL_EXT_protected_content) 可建立受保護的 GL 情境和介面，兩者都能處理受保護的內容。
  • GLES 擴充功能 - (GL_EXT_protected_textures) 可將紋理標記為受保護，以便做為 Framebuffer 紋理附件使用。

即使視窗的 Surface 不會排入 SurfaceFlinger，Android 仍可讓 SurfaceTexture 和 ACodec (libstagefright.so) 傳送受保護的內容，並提供受保護的影片 Surface，供受保護的環境使用。方法是在受保護的環境中建立的介面 (由 ACodec 驗證) 上，設定受保護的消費者位元 (GRALLOC_USAGE_PROTECTED)。

安全紋理影片播放功能可為 OpenGL ES 環境中的強效數位著作權管理 (DRM) 實作奠定基礎。如果沒有強大的 DRM 實作方式 (例如 Widevine Level 1)，許多內容供應商就不允許在 OpenGL ES 環境中算繪高價值內容，進而阻礙重要的 VR 用途，例如在 VR 中觀看受 DRM 保護的內容。

Android 開放原始碼計畫 (AOSP) 包含安全紋理影片播放的架構程式碼。驅動程式支援由原始設備製造商 (OEM) 提供。裝置實作人員必須實作 EGL_EXT_protected_content 和 GL_EXT_protected_textures 擴充功能。使用自己的轉碼器程式庫 (取代 libstagefright) 時，請注意 /frameworks/av/media/libstagefright/SurfaceUtils.cpp 中的變更，這些變更可讓標示為 GRALLOC_USAGE_PROTECTED 的緩衝區傳送至 ANativeWindow (即使 ANativeWindow 不會直接將緩衝區排入視窗合成器佇列)，只要消費者使用位元包含 GRALLOC_USAGE_PROTECTED 即可。如需實作擴充功能的詳細說明文件，請參閱 Khronos 登錄檔 ( EGL_EXT_protected_content) 和 ( GL_EXT_protected_textures)。
