ट्रेस का विश्लेषण करना

ट्रेस लोड करने के बाद, अपलोड किए गए ट्रेस को विज़ुअलाइज़ करने के लिए, ट्रेस देखें पर क्लिक करें. हर ट्रेस के लिए टैब, विंडो के सबसे ऊपर वाले पैनल में दिखते हैं. अगर अपलोड की गई फ़ाइल में ज़रूरी ट्रेस मौजूद हैं, तो स्क्रीन पर स्क्रीन रिकॉर्डिंग ट्रेस या स्क्रीनशॉट की फ़्लोटिंग व्यू लेयर दिखती है:

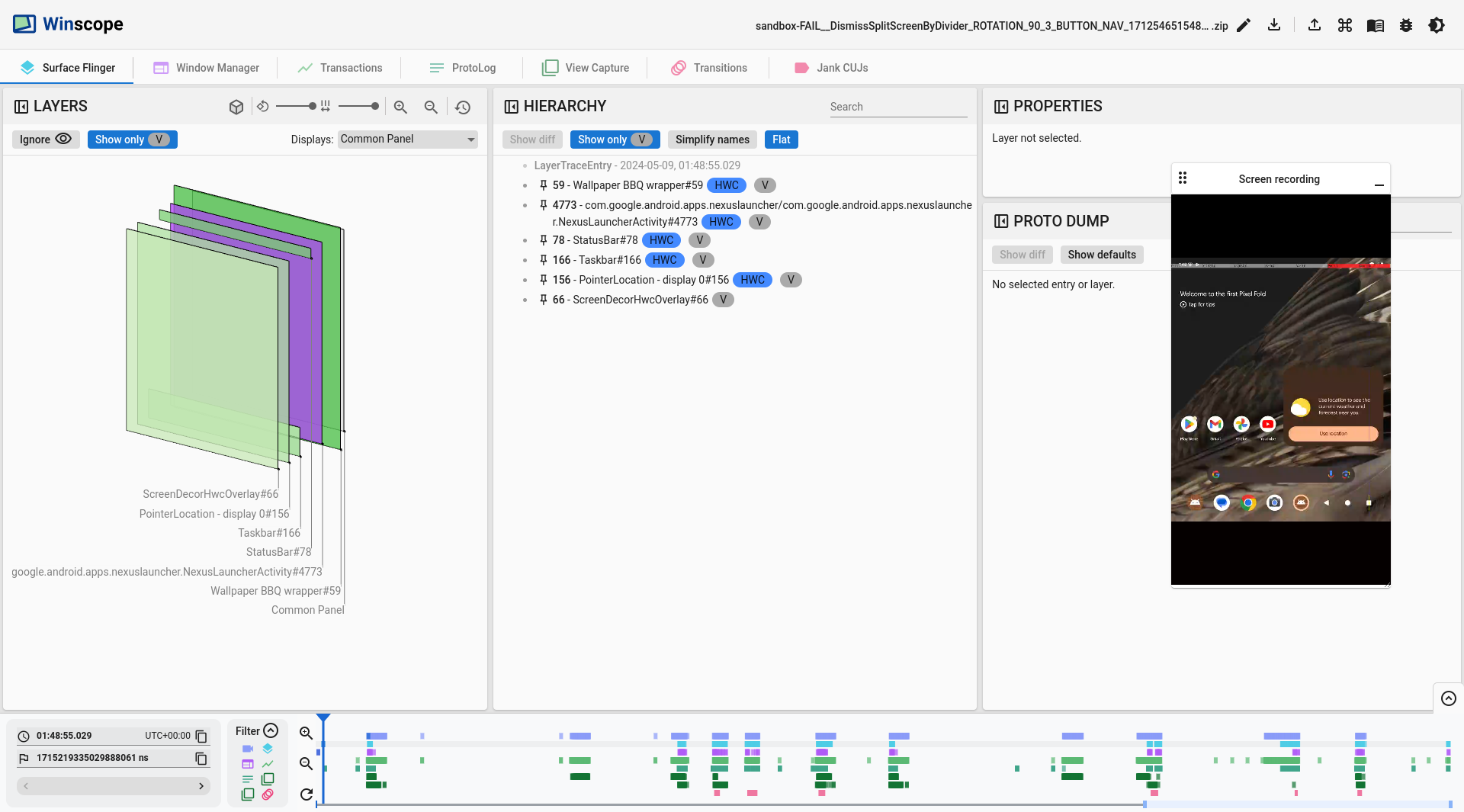

पहली इमेज. Winscope पर ट्रेस देखें.

यहां दिए गए सेक्शन में, ट्रेस देखें स्क्रीन पर मौजूद यूज़र इंटरफ़ेस (यूआई) एलिमेंट के बारे में बताया गया है.

रेक्टैंगल

Winscope व्यू के लिए लेयर पैनल, जैसे कि WindowManager, SurfaceFlinger, और ViewCapture में ट्रेस से मिले रेक्टैंगुलर एलिमेंट शामिल होते हैं. ये एलिमेंट, z-ऐक्सिस पर उनकी पोज़िशन और क्रम को विज़ुअली दिखाते हैं.

लेयर पैनल पर मौजूद नेविगेशन कंट्रोल की मदद से, रेक्टैंगुलर लेयर को ड्रॉ करने के मोड में बदलाव किया जा सकता है. साथ ही, उनके बीच की दूरी और रोटेशन में भी बदलाव किया जा सकता है:

दूसरी इमेज. रेक्टैंगल कंट्रोल.

ग्रेडिएंट फ़ॉर्मैट

हायरार्की में मौजूद सभी एलिमेंट की बेहतर तरीके से जांच करने के लिए, रेक्ट फ़ॉर्मैट बटन का इस्तेमाल करके, रेक्टैंगल ड्राइंग फ़ॉर्मैट को ग्रेडिएंट पर स्विच किया जा सकता है. ग्रेडिएंट फ़ॉर्मैट में, रेक्ट फ़ॉर्मैट बटन का रंग हल्का ग्रे हो जाता है.

इस मोड में, हर रेक्टैंगल की ओपैसिटी को उसके z-ऑर्डरिंग के आधार पर कम किया जाता है. साथ ही, ज़्यादा z-ऑर्डर वाले रेक्टैंगल ज़्यादा पारदर्शी होते हैं. इससे आपको क्रम में लगे सभी एलिमेंट दिखते हैं. आपको इस बात की चिंता करने की ज़रूरत नहीं होती कि रेक्टैंगल एक-दूसरे को छिपा रहे हैं या नहीं:

तीसरी इमेज. रेक्टैंगल ग्रेडिएंट.

ओपैसिटी फ़ॉर्मैट

रेक्टैंगल ड्राइंग के फ़ॉर्मैट को ओपैसिटी में बदलने के लिए, रेक्ट फ़ॉर्मैट बटन पर क्लिक करें. ओपैसिटी फ़ॉर्मैट में, रेक्ट फ़ॉर्मैट बटन गहरे रंग का हो जाता है.

इस मोड में, हर रेक्टैंगल को उसकी ओपैसिटी के आधार पर बनाया जाता है. जैसे, सर्फ़ेस या व्यू की ओपैसिटी:

चौथी इमेज. रेक्टैंगल की ओपैसिटी.

वायरफ़्रेम फ़ॉर्मैट

रेक्टैंगल को वायरफ़्रेम में बदलने के लिए, रेक्ट फ़ॉर्मैट बटन पर क्लिक करें. इस तरह से दिखाने पर, क्रम में मौजूद हर एलिमेंट की जांच करना और उसका विश्लेषण करना आसान हो जाता है. वायरफ़्रेम फ़ॉर्मैट में, रेक्ट फ़ॉर्मैट बटन, बिना शेडिंग वाली आउटलाइन में बदल जाता है:

पांचवीं इमेज. आयत का वायरफ़्रेम.

रोटेशन

रोटेशन स्लाइडर का इस्तेमाल करके, रेक्टैंगल के पर्सपेक्टिव को 0 से 45 डिग्री के बीच बदला जा सकता है. इससे आपको ऐसे उदाहरणों का पता लगाने में मदद मिलती है जहां एलिमेंट स्क्रीन से बाहर चले जाते हैं:

छठी इमेज. रेक्टैंगल रोटेशन.

स्पेसिंग

लेयर के बीच की दूरी को कंट्रोल करने के लिए, स्पेसिंग स्लाइडर का इस्तेमाल करें. इससे एलिमेंट के z-ऑर्डर की बेहतर तरीके से जांच करने के लिए, फ़्लैट या ज़्यादा फैला हुआ व्यू बनाया जा सकता है:

सातवीं इमेज. सामने की ओर आयत.

डिसप्ले और विंडो चुनने की सुविधा

SurfaceFlinger व्यू में, एक से ज़्यादा डिसप्ले वाले डिवाइसों पर डेटा रिकॉर्ड करते समय, एक मेन्यू में उपलब्ध डिसप्ले दिखते हैं. इससे सिर्फ़ उन डिसप्ले को चुना जा सकता है जिनमें आपकी दिलचस्पी है.

ViewCapture में, सूचना पैनल, टास्क बार, और लॉन्चर जैसी कई सिस्टम विंडो रिकॉर्ड करते समय, मेन्यू में उपलब्ध विंडो की सूची दिखती है.

पैन और ज़ूम करना

रेक्टैंगल की जगह को हॉरिज़ॉन्टल या वर्टिकल तौर पर अडजस्ट किया जा सकता है. इसके लिए, रेक्टैंगल पर क्लिक करें और माउस को खींचें. ज़ूम इन, ज़ूम आउट या ज़ूम लेवल को रीसेट करने के लिए, स्क्रोल व्हील या कंट्रोल बार पर मौजूद ज़ूम बटन का इस्तेमाल किया जा सकता है.

हैरारकी

Winscope के दर्शक, अक्सर हाइरार्की व्यूअर का इस्तेमाल करते हैं. पहली इमेज में, विश्लेषण किए जा रहे ट्रेस के आधार पर अलग-अलग क्रम दिखाए गए हैं. उदाहरण के लिए, व्यूअर, WindowManager में विंडो के क्रम या सिस्टम यूज़र इंटरफ़ेस (यूआई) विंडो में व्यू के क्रम को दिखा सकता है.

पदानुक्रम के खास टाइप के बारे में जानने के लिए, उनसे जुड़े ट्रेस के सेक्शन देखें.

इस सेक्शन में, हैरारकी के सामान्य इस्तेमाल के बारे में बताया गया है. जैसे, अंतर दिखाएं, सिर्फ़ V दिखाएं, फ़्लैट, और खोजें सुविधाएं.

आठवीं इमेज. हैरारकी कंट्रोल.

बदलाव दिखाएं

अंतर दिखाएं सुविधा चालू होने पर, Winscope मौजूदा स्थिति और पिछली स्थिति के बीच हुए बदलावों को अपने-आप मॉनिटर करता है और उन्हें दिखाता है. अंतर दिखाएं सुविधा, इन एलिमेंट को हाइलाइट करती है: हटाए गए एलिमेंट लाल रंग में, बदले गए एलिमेंट नीले रंग में, और बनाए गए नए एलिमेंट हरे रंग में. इस विज़ुअल से, दोनों स्थितियों के बीच के अंतर को तुरंत पहचाना और समझा जा सकता है. इससे बदलावों को ट्रैक करना और संभावित समस्याओं का पता लगाना आसान हो जाता है.

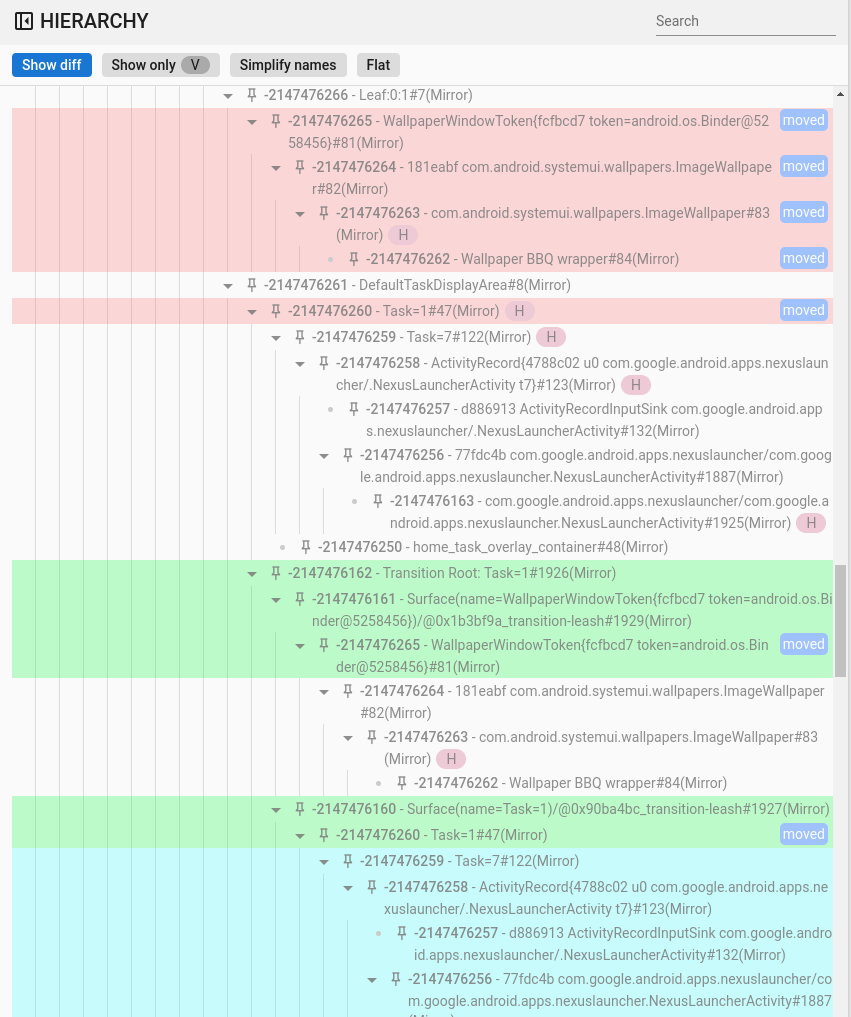

नौवीं इमेज. डिफ़ हैरारकी दिखाओ.

खोजना और फ़िल्टर करना

हैरारकी व्यूअर में खोज की सुविधा मिलती है. यह रेगुलर एक्सप्रेशन (रेगुलर एक्सप्रेशन) का इस्तेमाल करती है. यह फ़िल्टर, एलिमेंट के नाम और उसकी वैल्यू (प्रॉपर्टी के लिए) को टारगेट करता है. जब फ़िल्टर, हैरारकी में मौजूद किसी चाइल्ड एलिमेंट से मेल खाता है, तो ट्री के रूट तक पैरंट की पूरी चेन दिखने लगती है. जैसा कि इस इमेज में दिखाया गया है:

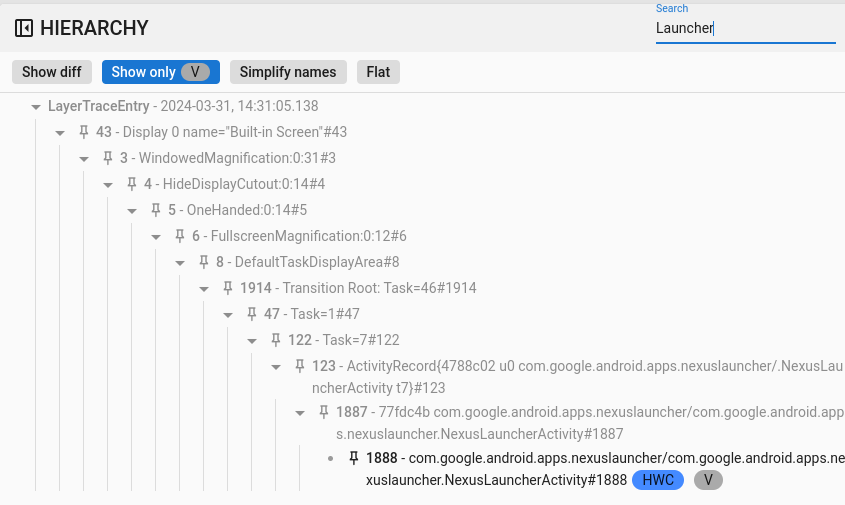

दसवीं इमेज. सर्च हैरारकी.

सिर्फ़ दिखने वाले कॉलम दिखाएं

सिर्फ़ दिखने वाले आइटम दिखाएं सुविधा की मदद से, किसी क्रम में मौजूद सभी छिपे हुए एलिमेंट को फ़िल्टर किया जा सकता है. डिफ़ॉल्ट रूप से, Winscope में दिखने वाले और न दिखने वाले, दोनों एलिमेंट दिखते हैं. दिखने वाले एलिमेंट काले रंग में दिखते हैं, जबकि न दिखने वाले एलिमेंट स्लेटी रंग में दिखते हैं.

फ़्लैट

फ़्लैट बटन, क्रम के हिसाब से बने स्ट्रक्चर को फिर से व्यवस्थित करता है. इसके लिए, यह एलिमेंट के बीच पैरंट-चाइल्ड रिलेशनशिप को हटा देता है. इस कार्रवाई से, सभी एलिमेंट एक ही लेवल पर रेंडर हो जाते हैं. सिर्फ़ दिखने वाले आइटम दिखाएं विकल्प के साथ इस्तेमाल करने पर, नतीजे के तौर पर मिलने वाली क्रम-व्यवस्था में सिर्फ़ दिखने वाले एलिमेंट दिखते हैं. इसमें उनके पैरंट एलिमेंट शामिल नहीं होते. इसे नीचे दिए गए डायग्राम में दिखाया गया है:

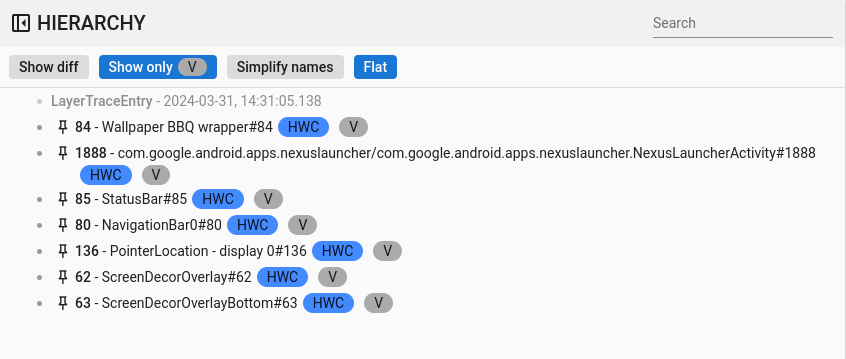

ग्यारहवीं इमेज. फ़्लैट हैरारकी.

प्रॉपर्टी

Winscope में, कई व्यूअर एक प्रॉपर्टी व्यूअर को इंटिग्रेट करते हैं. यह व्यूअर, क्रम में दिखने वाले व्यू से चुने गए एलिमेंट से जुड़ी प्रॉपर्टी की अलग-अलग सूचियां दिखाता है. उदाहरण के लिए, व्यूअर, WindowManager में किसी गतिविधि की प्रॉपर्टी या System UI में किसी व्यू की प्रॉपर्टी दिखा सकता है.

किसी प्रॉपर्टी के बारे में जानने के लिए, SurfaceFlinger, WindowManager, और View Capture ट्रेस के सेक्शन देखें.

इस सेक्शन में, अंतर दिखाएं, खोजें, और डिफ़ॉल्ट वैल्यू दिखाएं सुविधाओं में मौजूद सामान्य क्रम के बारे में बताया गया है.

बदलाव दिखाएं

अंतर दिखाएं सुविधा का इस्तेमाल, हैरारकी व्यू में अंतर दिखाएं सुविधा के इस्तेमाल जैसा ही है.

खोजना और फ़िल्टर करना

खोजें सुविधा का इस्तेमाल, हैरारकी व्यू में खोजें सुविधा के इस्तेमाल जैसा ही है.

डिफ़ॉल्ट सेटिंग दिखाएं

डिफ़ॉल्ट रूप से, Winscope सिर्फ़ बदली गई प्रॉपर्टी की वैल्यू दिखाता है. ये वैल्यू, अपने-अपने डेटा टाइप के लिए नॉनडिफ़ॉल्ट वैल्यू होती हैं. उदाहरण के लिए, Winscope बूलियन के लिए false, पूर्णांकों के लिए 0, ऑब्जेक्ट के लिए null, और ऐरे के लिए [] को हटा देता है. इस प्रोसेस से, उपयोगकर्ता को दिखने वाली प्रॉपर्टी की सूची आसान हो जाती है. हालांकि, कुछ मामलों में एलिमेंट से जुड़ी पूरी जानकारी देखना फ़ायदेमंद होता है. ऐसे मामलों में, डिफ़ॉल्ट वैल्यू दिखाएं विकल्प से, Winscope में उपलब्ध सभी प्रॉपर्टी दिखती हैं. इनमें वे प्रॉपर्टी भी शामिल होती हैं जिनकी वैल्यू खाली या शून्य होती है.

बारहवीं इमेज. प्रॉपर्टी के डिफ़ॉल्ट.

सामान्य शॉर्टकट

Winscope में इन शॉर्टकट का इस्तेमाल किया जा सकता है:

तेरहवीं इमेज. सामान्य शॉर्टकट.
