खोज को ट्रेस करना

Winscope Perfetto ट्रेस में खास स्थितियां ढूंढने के लिए, SQL का इस्तेमाल करें. क्वेरी चलाने और टेबल में दिए गए नतीजों को विज़ुअलाइज़ करने के लिए, Winscope के यूज़र इंटरफ़ेस (यूआई) में ग्लोबल Search व्यूअर का इस्तेमाल करें:

पहली इमेज. 'दर्शक खोजें' टैब.

खोज व्यूअर की मदद से, Perfetto ट्रैस पर कस्टम एसक्यूएल क्वेरी लिखी और चलाई जा सकती हैं. साथ ही, हाल ही में की गई और सेव की गई क्वेरी भी ऐक्सेस की जा सकती हैं. Winscope, SurfaceFlinger, लेन-देन, ट्रांज़िशन, और ViewCapture ट्रेस को खोजने में मदद करने के लिए, खास SQL व्यू उपलब्ध कराता है.

सभी व्यू के लिए, इन नियमों का इस्तेमाल करें:

• property और flat_property कॉलम के लिए:

  • प्रॉपर्टी के नाम स्नेक केस में होते हैं. उदाहरण के लिए, visible_region from LayerProto.

  • बिंदु वाला नोटेशन, नेस्ट की गई प्रॉपर्टी दिखाता है. उदाहरण के लिए, visible_region.rect.

  • property में दोहराए गए फ़ील्ड को स्क्वेयर ब्रैकेट से अलग किया जाता है:

    उदाहरण के लिए, दोहराए गए फ़ील्ड visible_region.rect के दो इंस्टेंस में, top फ़ील्ड को visible_region.rect[0].top और visible_region.rect[1].top से दिखाया गया है.

  • flat_property में मौजूद दोहराए गए फ़ील्ड एक जैसे दिखते हैं:

    उदाहरण के लिए, दोहराए गए फ़ील्ड visible_region.rect के दो इंस्टेंस में, top फ़ील्ड को दोनों इंस्टेंस में visible_region.rect.top से दिखाया गया है.

• value और previous_value कॉलम के लिए, बूलियन वैल्यू को 0 (False) या 1 (True) से दिखाया जाता है.

Winscope, ट्रैक से जुड़ी टेबल के डेटा को Perfetto args टेबल के साथ जॉइन करके ये व्यू बनाता है. इन टेबल से सीधे तौर पर क्वेरी की जा सकती है. args टेबल में, key, flat_key, और display_value कॉलम, व्यू कॉलम property, flat_property, और value के जैसे होते हैं.

args टेबल:

SurfaceFlinger के एसक्यूएल व्यू

SurfaceFlinger प्रोटो डेटा इन फ़ॉर्मैट का इस्तेमाल करता है:

• लेयर का डेटा, LayerProto फ़ॉर्मैट में हो.

• हैरारकी का रूट डेटा, LayersSnapshotProto फ़ॉर्मैट में है.

लेयर का डेटा खोजने के लिए, sf_layer_search व्यू का इस्तेमाल करें. इस व्यू में ये कॉलम शामिल होते हैं:

हैरारकी का रूट डेटा खोजने के लिए, sf_hierarchy_root_search व्यू का इस्तेमाल करें. इस व्यू में ये कॉलम शामिल होते हैं:

क्वेरी के उदाहरण

• वे सभी फ़्रेम ढूंढें जिनमें IME लेयर की स्क्रीन के बाउंड मान्य हों:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• वे सभी फ़्रेम ढूंढें जिनमें Taskbar लेयर color.a (अल्फा) बदलता है:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• वे सभी फ़्रेम ढूंढें जिनमें Wallpaper का सबसे नीचे वाला बाउंड 2400 से कम या उसके बराबर हो:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• मान्य लेयर स्टैक वाले डिसप्ले के लिए सभी प्रॉपर्टी की सूची बनाएं:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• वे सभी फ़्रेम ढूंढना जिनमें पीछे स्वाइप करने का जेस्चर दिख रहा है

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


डेटा टेबल

SurfaceFlinger व्यू, इन टेबल का इस्तेमाल करके बनाए जाते हैं.

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

लेन-देन का एसक्यूएल व्यू

लेन-देन का प्रोटो डेटा, TransactionTraceEntry फ़ॉर्मैट का इस्तेमाल करता है.

लेन-देन का ट्रैक डेटा खोजने के लिए, transactions_search व्यू का इस्तेमाल करें. इस व्यू में ये कॉलम शामिल होते हैं:

क्वेरी के उदाहरण

• वह फ़्रेम ढूंढें जहां लेयर x की पोज़िशन को -54.0 पर बदलने के लिए कोई लेन-देन लागू किया गया था:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• वह फ़्रेम ढूंढें जिसमें ImeContainer लेयर जोड़ी गई थी:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


डेटा टेबल

लेन-देन का एसक्यूएल व्यू, इन टेबल का इस्तेमाल करके बनाया जाता है.

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

अलग-अलग ट्रांज़ैक्शन, उनके ट्रांज़ैक्शन टाइप के आधार पर, अलग-अलग प्रोटो मैसेज फ़ॉर्मैट से args टेबल में जोड़े जाते हैं:

• LAYER_ADDED: LayerCreationArgs फ़ॉर्मैट
• LAYER_CHANGED: LayerState फ़ॉर्मैट
• DISPLAY_ADDED: DisplayState फ़ॉर्मैट
• DISPLAY_CHANGED: DisplayState फ़ॉर्मैट
• LAYER_DESTROYED: कोई आर्ग्युमेंट नहीं
• LAYER_HANDLE_DESTROYED: कोई आर्ग्युमेंट नहीं
• DISPLAY_REMOVED: कोई आर्ग्युमेंट नहीं
• NOOP: कोई आर्ग्युमेंट नहीं

ट्रांज़िशन का एसक्यूएल व्यू

ट्रांज़िशन प्रोटो डेटा, ShellTransition फ़ॉर्मैट का इस्तेमाल करता है.

ट्रांज़िशन डेटा खोजने के लिए, transitions_search व्यू का इस्तेमाल करें. इस व्यू में ये कॉलम शामिल होते हैं:

क्वेरी के उदाहरण

DefaultMixedHandler से मैनेज किए जा रहे ट्रांज़िशन की प्रॉपर्टी ढूंढें:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

डेटा टेबल

ट्रांज़िशन व्यू, इन टेबल का इस्तेमाल करके बनाया जाता है.

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

ViewCapture का SQL व्यू

ViewCapture प्रोटो डेटा, View फ़ॉर्मैट का इस्तेमाल करता है.

ViewCapture का डेटा खोजने के लिए, viewcapture_search व्यू का इस्तेमाल करें. इस व्यू में ये कॉलम शामिल होते हैं:

क्वेरी के उदाहरण

SearchContainerView को y-दिशा में ले जाने पर, सभी स्टेटस ढूंढें:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

डेटा टेबल

ViewCapture व्यू, इन टेबल का इस्तेमाल करके बनाया जाता है.

android_viewcapture:

android_viewcapture_view:

ProtoLog SQL टेबल

ProtoLog प्रोटो डेटा, ProtoLogMessage फ़ॉर्मैट का इस्तेमाल करता है. इस व्यू में ये कॉलम शामिल होते हैं:

क्वेरी के उदाहरण

• transition वाले मैसेज वाले सभी लॉग ढूंढें:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• ऐसे सभी लॉग ढूंढें जिनमें मान्य ट्रांज़ैक्शन आईडी शामिल हैं:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


क्वेरी चलाना

Search व्यूअर की बाईं ओर मौजूद, ग्लोबल सर्च पैनल का इस्तेमाल करके, खोज क्वेरी की जा सकती हैं.

ग्लोबल सर्च पैनल के साथ पहली बार इंटरैक्ट करने पर, ट्रेस सर्च शुरू हो जाती है और Winscope, हेल्पर SQL व्यू बनाता है. इसमें कुछ सेकंड लगते हैं. ट्रैक खोज शुरू होने के दौरान, टाइमलाइन उपलब्ध नहीं होती.

क्वेरी शुरू करने के लिए, खोज बॉक्स में क्वेरी लिखें और खोज क्वेरी चलाएं पर क्लिक करें या क्वेरी चलाने के लिए, अपने कीबोर्ड पर Enter दबाएं.

प्रोसेस पूरी होने के बाद, नतीजों की टेबल बीच वाले पैनल में दिखती है. आपकी क्वेरी, खोज बॉक्स के नीचे दिखती है. साथ ही, सेशन के बीच क्वेरी को सेव करने के लिए एक फ़ील्ड भी दिखता है.

सेव की गई क्वेरी को ऐक्सेस करने के लिए, बाईं ओर मौजूद पैनल में सेव की गई टैब पर क्लिक करें. साथ ही, हाल ही में चलाई गई क्वेरी को ऐक्सेस करने के लिए, हाल ही में टैब पर क्लिक करें:

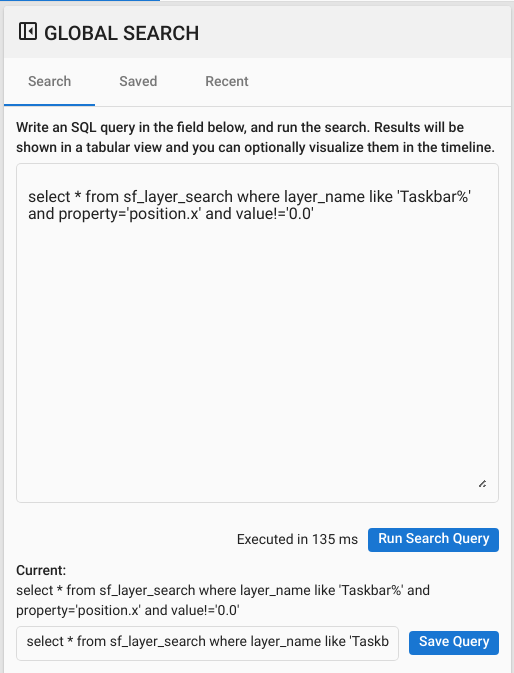

दूसरी इमेज. दर्शक के बाएं पैनल में खोजें.

नतीजे

सभी क्वेरी, टेबल में नतीजे दिखाती हैं. ये नतीजे स्क्रोल किए जा सकने वाले व्यू में दिखते हैं. साथ ही, इनमें इंटरैक्टिव व्यवहार होता है. यह व्यवहार, लॉग पर आधारित ट्रैक व्यूअर जैसा होता है. जैसे, लेन-देन और ProtoLog:

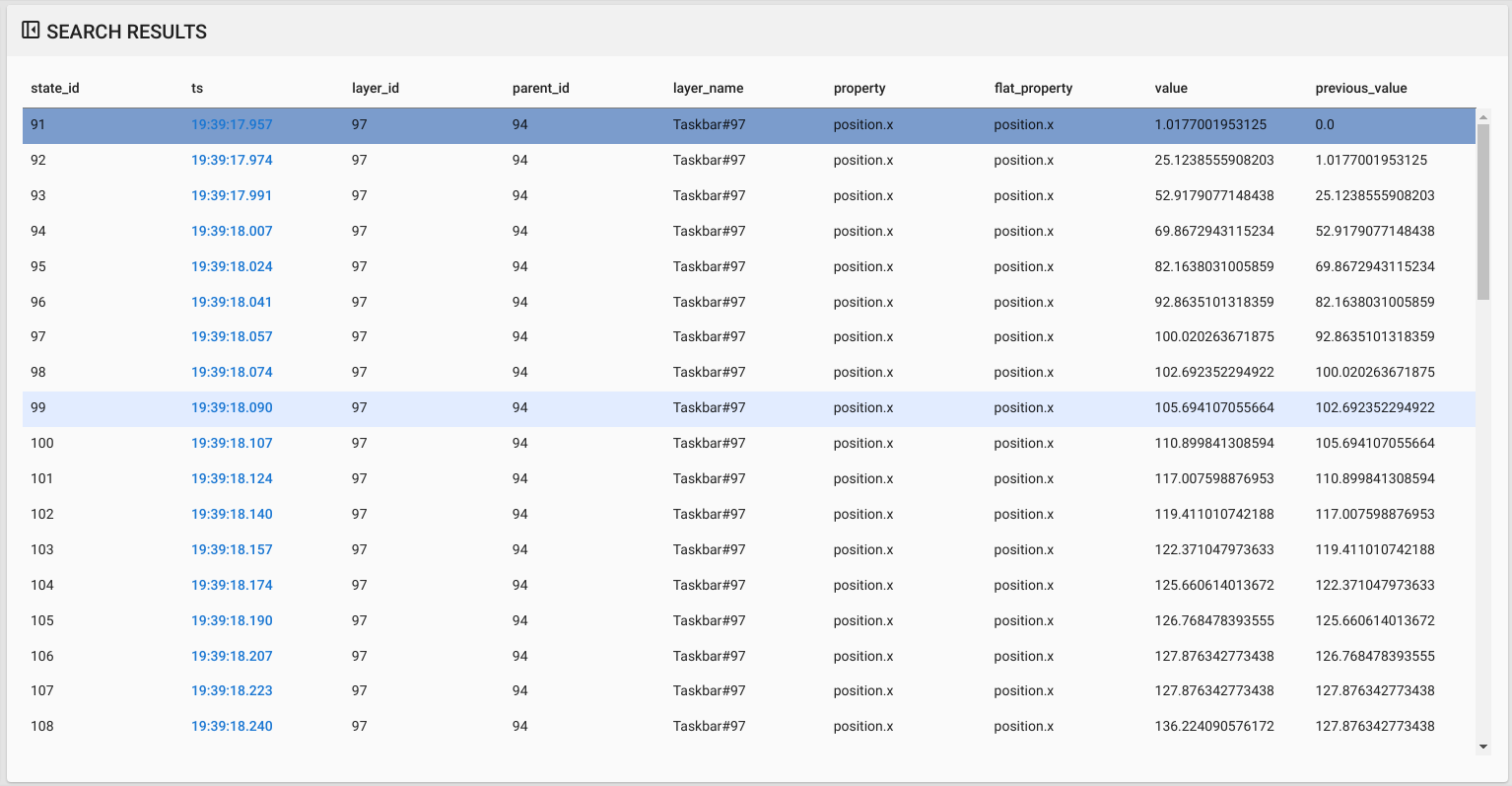

तीसरी इमेज. Search Viewer के नतीजे.

अगर नतीजों वाली टेबल में ts कॉलम है, तो उस कॉलम की वैल्यू को टाइमस्टैंप के तौर पर समझा जाता है और उन्हें टाइमलाइन ओवरले में एंट्री की नई लाइन के तौर पर जोड़ा जाता है. इस पंक्ति पर क्लिक करें और एंट्री के बीच नेविगेट करने के लिए, बाईं और दाईं ओर ऐरो बटन का इस्तेमाल करें:

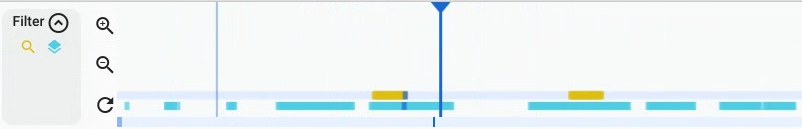

चौथी इमेज. टाइमलाइन खोजें.
