trace 검색

SQL을 사용하여 Winscope Perfetto 트레이스에서 특정 상태를 찾습니다. Winscope UI에서 전역 검색 뷰어를 사용하여 쿼리를 실행하고 표로 작성된 결과를 시각화합니다.

그림 1. 검색 뷰어 탭

검색 뷰어를 사용하면 Perfetto 트레이스에서 맞춤 SQL 쿼리를 작성하고 실행할 수 있으며 최근 쿼리와 저장된 쿼리에 액세스할 수 있습니다. Winscope는 SurfaceFlinger, 트랜잭션, 전환, ViewCapture 트레이스 검색을 지원하는 전문 SQL 뷰를 제공합니다.

모든 뷰에 다음 규칙을 사용하세요.

• property 및 flat_property 열의 경우:

  • 속성 이름은 스네이크 표기법입니다(예: LayerProto의 visible_region).

  • 점 표기는 중첩된 속성을 나타냅니다(예: visible_region.rect).

  • property의 반복 필드는 대괄호로 구분됩니다.

    예를 들어 반복 필드 visible_region.rect의 두 인스턴스 내에서 top 필드는 visible_region.rect[0].top 및 visible_region.rect[1].top로 표시됩니다.

  • flat_property의 반복 필드는 구분할 수 없습니다.

    예를 들어 반복 필드 visible_region.rect의 두 인스턴스 내에서 top 필드는 두 인스턴스 모두에서 visible_region.rect.top로 표시됩니다.

• value 및 previous_value 열의 경우 불리언 값은 0 (False) 또는 1 (True)로 표시됩니다.

Winscope는 추적별 테이블의 데이터를 Perfetto args 테이블과 조인하여 이러한 뷰를 만듭니다. 이러한 테이블을 직접 쿼리할 수 있습니다. args 테이블에서 key, flat_key, display_value 열은 각각 property, flat_property, value 뷰 열과 유사합니다.

args 표:

SurfaceFlinger SQL 뷰

SurfaceFlinger 프로토 데이터는 다음 형식을 사용합니다.

• 레이어 데이터는 LayerProto 형식입니다.

• 계층 구조 루트 데이터는 LayersSnapshotProto 형식입니다.

레이어 데이터를 검색하려면 sf_layer_search 뷰를 사용합니다. 이 뷰에는 다음 열이 포함됩니다.

계층 구조 루트 데이터를 검색하려면 sf_hierarchy_root_search 보기를 사용하세요. 이 뷰에는 다음 열이 포함됩니다.

쿼리 예

• IME 레이어에 유효한 화면 경계가 있는 모든 프레임을 찾습니다.

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Taskbar 레이어 color.a (알파)가 변경되는 모든 프레임을 찾습니다.

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• Wallpaper 하한이 2400 이하인 모든 프레임을 찾습니다.

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• 유효한 레이어 스택이 있는 디스플레이의 모든 속성을 나열합니다.

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• 뒤로 스와이프 동작이 표시되는 모든 프레임 찾기

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


데이터 표

SurfaceFlinger 뷰는 다음 기본 테이블을 사용하여 생성됩니다.

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

트랜잭션 SQL 뷰

트랜잭션 proto 데이터는 TransactionTraceEntry 형식을 사용합니다.

트랜잭션 추적 데이터를 검색하려면 transactions_search 보기를 사용합니다. 이 뷰에는 다음 열이 포함됩니다.

쿼리 예

• 트랜잭션이 적용되어 레이어 x 위치가 -54.0으로 변경된 프레임을 찾습니다.

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• ImeContainer 레이어가 추가된 프레임을 찾습니다.

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


데이터 표

Transactions SQL 뷰는 다음 기본 테이블을 사용하여 생성됩니다.

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

개별 거래는 거래 유형에 따라 다양한 프로토 메시지 형식에서 args 표에 추가됩니다.

• LAYER_ADDED: LayerCreationArgs 형식
• LAYER_CHANGED: LayerState 형식
• DISPLAY_ADDED: DisplayState 형식
• DISPLAY_CHANGED: DisplayState 형식
• LAYER_DESTROYED: 인수 없음
• LAYER_HANDLE_DESTROYED: 인수 없음
• DISPLAY_REMOVED: 인수 없음
• NOOP: 인수 없음

트랜지션 SQL 뷰

트랜지션 프로토 데이터는 ShellTransition 형식을 사용합니다.

Transitions 데이터를 검색하려면 transitions_search 뷰를 사용하세요. 이 뷰에는 다음 열이 포함됩니다.

쿼리 예

DefaultMixedHandler에서 처리하는 전환의 속성을 찾습니다.

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

데이터 표

전환 뷰는 다음 기본 테이블을 사용하여 생성됩니다.

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

ViewCapture SQL 뷰

ViewCapture 프로토 데이터는 View 형식을 사용합니다.

ViewCapture 데이터를 검색하려면 viewcapture_search 보기를 사용하세요. 이 뷰에는 다음 열이 포함됩니다.

쿼리 예

SearchContainerView가 y 방향으로 이동할 때의 모든 상태를 찾습니다.

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

데이터 표

ViewCapture 뷰는 다음 기본 테이블을 사용하여 생성됩니다.

android_viewcapture:

android_viewcapture_view:

ProtoLog SQL 테이블

ProtoLog 프로토 데이터는 ProtoLogMessage 형식을 사용합니다. 이 뷰에는 다음 열이 포함됩니다.

쿼리 예

• transition가 포함된 메시지가 있는 모든 로그를 찾습니다.

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• 유효한 트랜잭션 ID가 포함된 모든 로그를 찾습니다.

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


쿼리 실행

검색 뷰어의 왼쪽에 있는 전역 검색 패널을 사용하여 검색어를 실행할 수 있습니다.

전역 검색 패널과 처음 상호작용하면 추적 검색이 초기화되고 Winscope에서 도우미 SQL 뷰를 만듭니다. 몇 초 정도 걸립니다. 트레이스 검색이 초기화되는 동안에는 타임라인을 사용할 수 없습니다.

쿼리를 시작하려면 검색창에 쿼리를 작성하고 검색 쿼리 실행을 클릭하거나 키보드에서 Enter 키를 눌러 실행합니다.

완료되면 결과 표가 가운데 패널에 표시됩니다. 검색창 아래에 쿼리가 표시되며 세션 간에 쿼리를 저장할 수 있는 필드가 있습니다.

왼쪽 패널에서 저장됨 탭을 클릭하여 저장된 쿼리에 액세스하고 최근 탭을 클릭하여 최근에 실행한 쿼리에 액세스할 수 있습니다.

그림 2. 뷰어 왼쪽 패널을 검색합니다.

결과

모든 쿼리는 표 형식의 결과를 반환하며, 이 결과는 스크롤 가능한 뷰에 표시됩니다. 이 뷰는 트랜잭션 및 ProtoLog와 같은 로그 기반 트레이스 뷰어와 유사한 대화형 동작을 제공합니다.

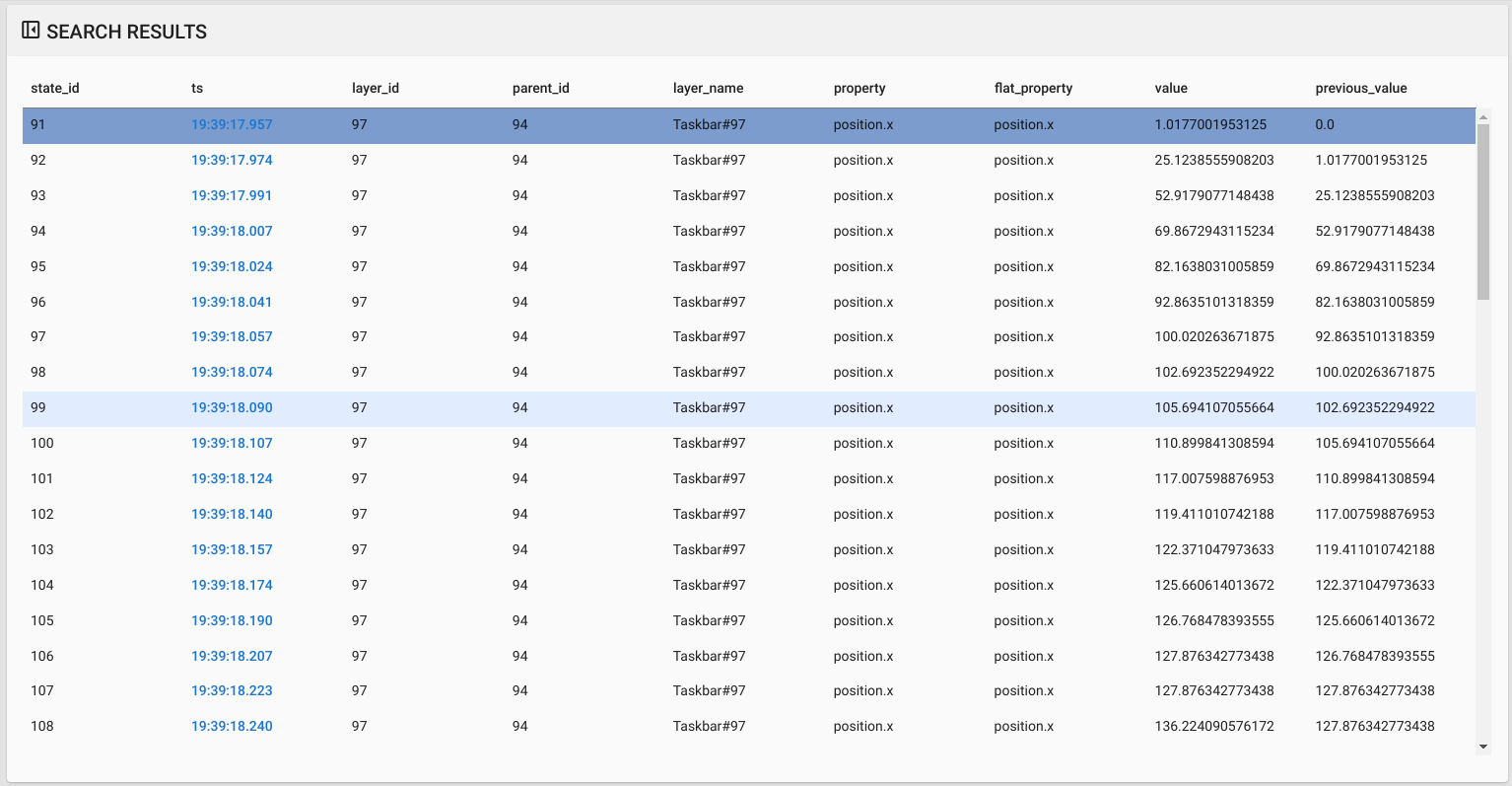

그림 3. 시청자 결과를 검색합니다.

결과 테이블에 ts 열이 포함된 경우 해당 열의 값은 타임스탬프로 해석되어 타임라인 오버레이에 새 항목 행으로 추가됩니다. 이 행을 클릭하고 왼쪽 및 오른쪽 화살표 키를 사용하여 항목 간에 이동합니다.

그림 4. 타임라인을 검색합니다.
