การค้นหาการติดตาม

ใช้ SQL เพื่อค้นหาสถานะที่เฉพาะเจาะจงในร่องรอย Perfetto ของ Winscope ใช้โปรแกรมดูการค้นหาส่วนกลางใน UI ของ Winscope เพื่อเรียกใช้การค้นหาและแสดงผลลัพธ์ที่จัดตารางไว้ เป็นภาพ

รูปที่ 1 แท็บผู้ชมที่ค้นหา

โปรแกรมดูค้นหาช่วยให้คุณเขียนและเรียกใช้การค้นหา SQL ที่กำหนดเองใน Perfetto traces รวมถึงเข้าถึงการค้นหาล่าสุดและที่บันทึกไว้ได้ Winscope มีมุมมอง SQL เฉพาะเพื่อช่วยในการค้นหาการติดตาม SurfaceFlinger, ธุรกรรม, การเปลี่ยนภาพ และ ViewCapture

ใช้รูปแบบต่อไปนี้สำหรับทุกมุมมอง

• สำหรับคอลัมน์ property และ flat_property

  • ชื่อพร็อพเพอร์ตี้อยู่ในรูปแบบ Snake Case เช่น visible_region จาก LayerProto

  • สัญกรณ์แบบจุดแสดงถึงพร็อพเพอร์ตี้ที่ซ้อนกัน เช่น visible_region.rect

  • ฟิลด์ที่ซ้ำใน property จะแยกความแตกต่างด้วยวงเล็บเหลี่ยม ดังนี้

    ตัวอย่างเช่น ในอินสแตนซ์ 2 รายการของฟิลด์ที่ซ้ำ visible_region.rect ฟิลด์ top จะแสดงด้วย visible_region.rect[0].top และ visible_region.rect[1].top

  • ฟิลด์ที่ซ้ำใน flat_property จะแยกความแตกต่างไม่ได้

    เช่น ในอินสแตนซ์ 2 รายการของฟิลด์ที่ซ้ำกัน visible_region.rect ฟิลด์ top จะแสดงด้วย visible_region.rect.top ในทั้ง 2 อินสแตนซ์

• สำหรับคอลัมน์ value และ previous_value ค่าบูลีนจะแสดงด้วย 0 (False) หรือ 1 (True)

Winscope สร้างมุมมองเหล่านี้โดยรวมข้อมูลจากตารางที่เฉพาะเจาะจงกับการติดตามเข้ากับตาราง Perfetto args คุณสามารถค้นหาตารางเหล่านี้ได้โดยตรง ในargsตาราง คอลัมน์ key, flat_key และ display_value จะคล้ายกับคอลัมน์มุมมอง property, flat_property และ value ตามลําดับ

args ตาราง

มุมมอง SQL ของ SurfaceFlinger

ข้อมูล Proto ของ SurfaceFlinger ใช้รูปแบบต่อไปนี้

• ข้อมูลเลเยอร์อยู่ในรูปแบบ LayerProto

• ข้อมูลรูทของลำดับชั้นอยู่ในรูปแบบ LayersSnapshotProto

หากต้องการค้นหาข้อมูลเลเยอร์ ให้ใช้มุมมอง sf_layer_search มุมมองนี้มีคอลัมน์ต่อไปนี้

หากต้องการค้นหาข้อมูลรูทของลำดับชั้น ให้ใช้มุมมอง sf_hierarchy_root_search มุมมองนี้มีคอลัมน์ต่อไปนี้

ตัวอย่างคำค้นหา

• ค้นหาเฟรมทั้งหมดที่เลเยอร์ IME มีขอบเขตหน้าจอที่ถูกต้อง

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• ค้นหาเฟรมทั้งหมดที่เลเยอร์ Taskbar color.a (อัลฟ่า) เปลี่ยนแปลง

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• ค้นหาเฟรมทั้งหมดที่ขอบล่างของ Wallpaper น้อยกว่าหรือเท่ากับ 2400:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• แสดงรายการพร็อพเพอร์ตี้ทั้งหมดสำหรับการแสดงผลที่มีเลเยอร์สแต็กที่ถูกต้อง

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• ค้นหาเฟรมทั้งหมดที่ท่าทางสัมผัสการปัดกลับปรากฏอยู่

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


ตารางข้อมูล

มุมมอง SurfaceFlinger สร้างขึ้นโดยใช้ตารางพื้นฐานต่อไปนี้

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

มุมมอง SQL ของธุรกรรม

ข้อมูล Proto ของธุรกรรมใช้รูปแบบ TransactionTraceEntry

หากต้องการค้นหาข้อมูลการติดตามธุรกรรม ให้ใช้มุมมอง transactions_search มุมมองนี้ มีคอลัมน์ต่อไปนี้

ตัวอย่างคำค้นหา

• ค้นหาเฟรมที่มีการใช้ธุรกรรมเพื่อเปลี่ยนตำแหน่งเลเยอร์ x เป็น -54.0:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• ค้นหาเฟรมที่มีการเพิ่มเลเยอร์ ImeContainer โดยทำดังนี้

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


ตารางข้อมูล

มุมมอง SQL ของธุรกรรมสร้างขึ้นโดยใช้ตารางพื้นฐานต่อไปนี้

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

ระบบจะเพิ่มธุรกรรมแต่ละรายการลงในตาราง args จากรูปแบบข้อความ Proto ที่แตกต่างกัน โดยอิงตามประเภทธุรกรรม ดังนี้

• LAYER_ADDED: รูปแบบ LayerCreationArgs
• LAYER_CHANGED: รูปแบบ LayerState
• DISPLAY_ADDED: รูปแบบ DisplayState
• DISPLAY_CHANGED: รูปแบบ DisplayState
• LAYER_DESTROYED: ไม่มีอาร์กิวเมนต์
• LAYER_HANDLE_DESTROYED: ไม่มีอาร์กิวเมนต์
• DISPLAY_REMOVED: ไม่มีอาร์กิวเมนต์
• NOOP: ไม่มีอาร์กิวเมนต์

มุมมอง SQL ของการเปลี่ยน

ข้อมูล Proto ของการเปลี่ยนฉากใช้รูปแบบ ShellTransition

หากต้องการค้นหาข้อมูลการเปลี่ยนหน้า ให้ใช้มุมมอง transitions_search มุมมองนี้ มีคอลัมน์ต่อไปนี้

ตัวอย่างคำค้นหา

ค้นหาพร็อพเพอร์ตี้ของการเปลี่ยนฉากที่จัดการโดย DefaultMixedHandler

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

ตารางข้อมูล

มุมมองการเปลี่ยนเส้นทางสร้างขึ้นโดยใช้ตารางพื้นฐานต่อไปนี้

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

มุมมอง SQL ของ ViewCapture

ข้อมูลโปรโตคอล ViewCapture ใช้รูปแบบ View

หากต้องการค้นหาข้อมูล ViewCapture ให้ใช้มุมมอง viewcapture_search มุมมองนี้ มีคอลัมน์ต่อไปนี้

ตัวอย่างคำค้นหา

ค้นหารัฐทั้งหมดเมื่อ SearchContainerView เคลื่อนที่ในทิศทาง y

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

ตารางข้อมูล

มุมมอง ViewCapture สร้างขึ้นโดยใช้ตารางพื้นฐานต่อไปนี้

android_viewcapture:

android_viewcapture_view:

ตาราง SQL ของ ProtoLog

ข้อมูล ProtoLog proto ใช้รูปแบบ ProtoLogMessage มุมมองนี้มีคอลัมน์ต่อไปนี้

ตัวอย่างคำค้นหา

• ค้นหาบันทึกทั้งหมดที่มีข้อความซึ่งมี transition ดังนี้

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• ค้นหาบันทึกทั้งหมดที่มีรหัสธุรกรรมที่ถูกต้อง

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


เรียกใช้การค้นหา

คุณสามารถเรียกใช้การค้นหาโดยใช้แผงการค้นหาทั่วโลกทางด้านซ้ายของโปรแกรมดูการค้นหา

เมื่อโต้ตอบกับแผงการค้นหาทั่วโลกเป็นครั้งแรก การค้นหาร่องรอย จะเริ่มต้นขึ้นและ Winscope จะสร้างมุมมอง SQL ตัวช่วย การดำเนินการนี้จะใช้เวลาสักครู่ ขณะที่การค้นหาร่องรอยกำลังเริ่มต้น ไทม์ไลน์จะไม่พร้อมใช้งาน

หากต้องการเริ่มคําค้นหา ให้เขียนคําค้นหาในช่องค้นหา แล้วคลิกเรียกใช้คําค้นหา หรือกด Enter บนแป้นพิมพ์เพื่อเรียกใช้

เมื่อเสร็จแล้ว ตารางผลลัพธ์จะแสดงในแผงตรงกลาง คำค้นหาจะปรากฏใต้ช่องค้นหาพร้อมช่องสำหรับบันทึกคำค้นหาระหว่างเซสชัน

คุณเข้าถึงการค้นหาที่บันทึกไว้ได้โดยคลิกแท็บบันทึกแล้วในแผงด้านซ้าย และเข้าถึงการค้นหาที่เรียกใช้ล่าสุดได้โดยคลิกแท็บล่าสุด

รูปที่ 2 แผงด้านซ้ายของโปรแกรมดูการค้นหา

ผลลัพธ์

การค้นหาทั้งหมดจะแสดงผลลัพธ์ในรูปแบบตาราง ซึ่งแสดงในมุมมองที่เลื่อนได้พร้อม ลักษณะการทำงานแบบอินเทอร์แอกทีฟที่คล้ายกับโปรแกรมดูการติดตามตามบันทึก เช่น ธุรกรรมและ ProtoLog

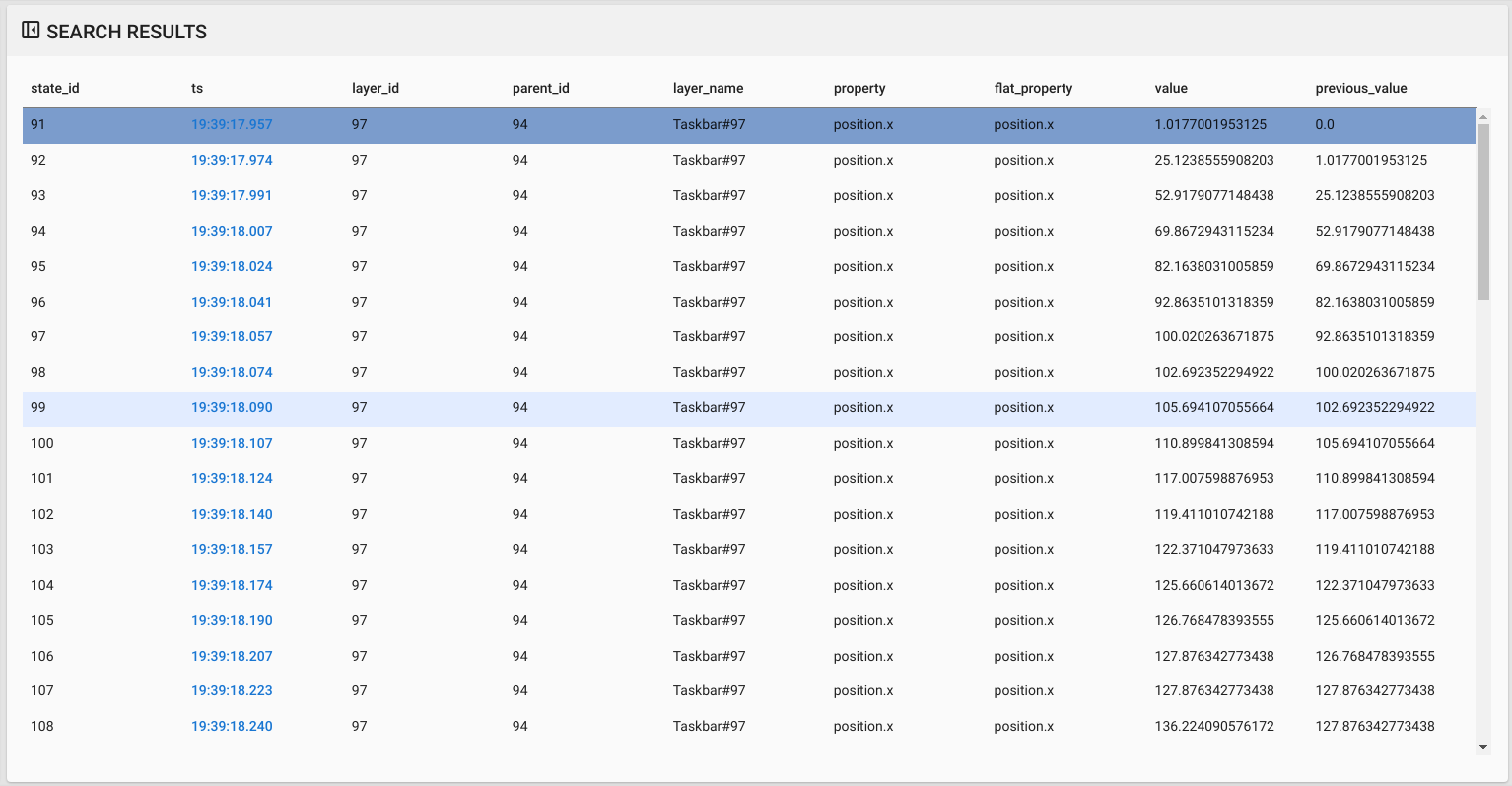

รูปที่ 3 ผลการค้นหาของโปรแกรมดู

หากตารางที่ได้มีคอลัมน์ ts ระบบจะตีความค่าในคอลัมน์นั้นเป็น การประทับเวลาและเพิ่มลงในการซ้อนทับไทม์ไลน์เป็นแถวใหม่ของ รายการ คลิกแถวนี้และใช้แป้นลูกศรซ้ายและขวาเพื่อไปยังรายการต่างๆ

รูปที่ 4 ค้นหาไทม์ไลน์
