İz arama

Winscope Perfetto izlerinde belirli durumları bulmak için SQL'i kullanın. Sorgu çalıştırmak ve tablosal sonuçları görselleştirmek için Winscope kullanıcı arayüzündeki genel Arama görüntüleyiciyi kullanın:

1.şekil Arama görüntüleyici sekmesi.

Arama görüntüleyici, Perfetto izlerinde özel SQL sorguları yazıp çalıştırmanıza ve son sorgulara ve kayıtlı sorgulara erişmenize olanak tanır. Winscope, SurfaceFlinger, Transactions, Transitions ve ViewCapture izlemelerinde arama yapmaya yardımcı olmak için özel SQL görünümleri sağlar.

Tüm görünümler için aşağıdaki kuralları kullanın:

• property ve flat_property sütunları için:

  • Mülk adları, snake case biçimindedir. Örneğin, visible_region from LayerProto.

  • Nokta gösterimi, iç içe yerleştirilmiş özellikleri temsil eder. Örneğin, visible_region.rect.

  • property içindeki yinelenen alanlar köşeli parantezlerle ayırt edilir:

    Örneğin, yinelenen alan visible_region.rect'nın iki örneğinde, top alanı visible_region.rect[0].top ve visible_region.rect[1].top ile temsil edilir.

  • flat_property içindeki yinelenen alanlar ayırt edilemiyor:

    Örneğin, tekrar eden alanın iki örneğinde visible_region.rect, top alanı her iki örnekte de visible_region.rect.top ile temsil edilir.

• value ve previous_value sütunlarında, boole değerleri 0 (False) veya 1 (True) ile gösterilir.

Winscope, izlemeye özgü tablolardaki verileri Perfetto args tablosuyla birleştirerek bu görünümleri oluşturur. Bu tabloları doğrudan sorgulayabilirsiniz. args tablosundaki key, flat_key ve display_value sütunları sırasıyla property, flat_property ve value görünüm sütunlarına benzer.

args tablosu:

SurfaceFlinger SQL görünümleri

SurfaceFlinger proto verileri şu biçimleri kullanır:

• Katman verileri LayerProto biçimindedir.

• Hiyerarşi kökü verileri LayersSnapshotProto biçimindedir.

Katman verilerinde arama yapmak için sf_layer_search görünümünü kullanın. Bu görünümde şu sütunlar yer alır:

Hiyerarşi kökü verilerini aramak için sf_hierarchy_root_search görünümünü kullanın. Bu görünümde şu sütunlar yer alır:

Örnek sorgular

• IME katmanının geçerli ekran sınırlarına sahip olduğu tüm kareleri bulun:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Taskbar katmanının color.a (alfa) değiştiği tüm kareleri bulun:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• Wallpaper alt sınırının 2.400'den küçük veya 2.400'e eşit olduğu tüm kareleri bulun:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• Geçerli bir katman yığınına sahip ekranlar için tüm özellikleri listeleyin:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• Geri kaydırma hareketinin göründüğü tüm kareleri bulma

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


Veri tabloları

SurfaceFlinger görünümleri, aşağıdaki temel tablolar kullanılarak oluşturulur.

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

İşlemler SQL görünümü

İşlemler proto verileri, TransactionTraceEntry biçimini kullanır.

İşlemler izleme verilerinde arama yapmak için transactions_search görünümünü kullanın. Bu görünümde şu sütunlar yer alır:

Örnek sorgular

• İşlemin uygulandığı kareyi bulun.Bu karede, katman x konumunu -54,0 olarak değiştirin:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• ImeContainer katmanının eklendiği kareyi bulun:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


Veri tabloları

İşlemler SQL görünümü, aşağıdaki temel tablolar kullanılarak oluşturulur.

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

Tek tek işlemler, işlem türlerine göre farklı proto mesaj biçimlerinden args tablosuna eklenir:

• LAYER_ADDED: LayerCreationArgs biçimi
• LAYER_CHANGED: LayerState biçimi
• DISPLAY_ADDED: DisplayState biçimi
• DISPLAY_CHANGED: DisplayState biçimi
• LAYER_DESTROYED: Bağımsız değişken yok
• LAYER_HANDLE_DESTROYED: Bağımsız değişken yok
• DISPLAY_REMOVED: Bağımsız değişken yok
• NOOP: Bağımsız değişken yok

Geçişler SQL görünümü

Geçişler proto verileri, ShellTransition biçimini kullanır.

Geçişler verilerini aramak için transitions_search görünümünü kullanın. Bu görünümde şu sütunlar yer alır:

Örnek sorgular

DefaultMixedHandler tarafından işlenen geçişlerin özelliklerini bulma:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

Veri tabloları

Geçişler görünümü, aşağıdaki temel tablolar kullanılarak oluşturulur.

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

ViewCapture SQL görünümü

ViewCapture proto verileri, View biçimini kullanır.

ViewCapture verilerini aramak için viewcapture_search görünümünü kullanın. Bu görünümde şu sütunlar yer alır:

Örnek sorgular

SearchContainerView y yönünde hareket ettiğinde tüm durumları bulma:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

Veri tabloları

ViewCapture görünümü, aşağıdaki temel tablolar kullanılarak oluşturulur.

android_viewcapture:

android_viewcapture_view:

ProtoLog SQL tablosu

ProtoLog proto verileri, ProtoLogMessage biçimini kullanır. Bu görünümde şu sütunlar yer alır:

Örnek sorgular

• transition içeren bir mesajın bulunduğu tüm günlükleri bulun:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• Geçerli işlem kimlikleri içeren tüm günlükleri bulun:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


Sorgu çalıştırma

Arama görüntüleyicinin solundaki GLOBAL SEARCH (Genel Arama) panelini kullanarak arama sorguları çalıştırabilirsiniz.

GLOBAL SEARCH (Genel Arama) paneliyle ilk kez etkileşimde bulunduğunuzda iz arama başlatılır ve Winscope, yardımcı SQL görünümlerini oluşturur. Bu işlem birkaç saniye sürer. İz arama başlatılırken zaman çizelgesi kullanılamaz.

Sorgu başlatmak için arama kutusuna bir sorgu yazın ve Arama Sorgusunu Çalıştır'ı tıklayın veya klavyenizde Enter tuşuna basın.

İşlem tamamlandığında sonuç tablosu orta panelde gösterilir. Sorgunuz, arama kutusunun altında görünür. Sorguyu oturumlar arasında kaydetmek için bir alan da gösterilir.

Sol paneldeki Kaydedilenler sekmesini tıklayarak kaydedilen sorgulara, Son sekmesini tıklayarak da yakın zamanda çalıştırılan sorgulara erişebilirsiniz:

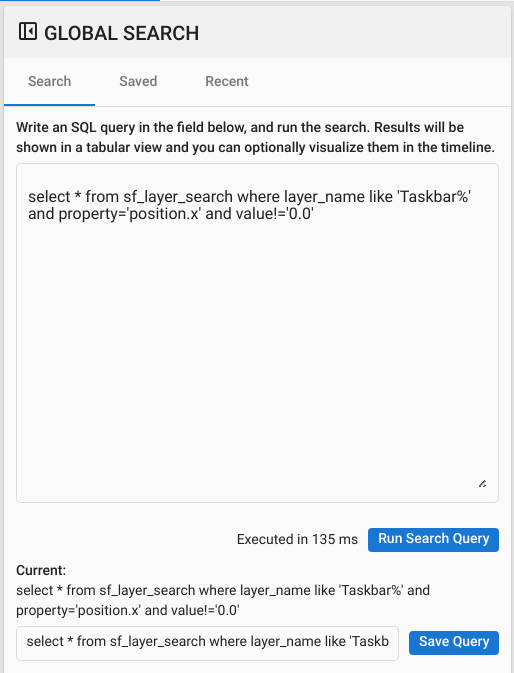

Şekil 2. Arama görüntüleyicinin sol paneli.

Sonuçlar

Tüm sorgular, aşağıdaki gibi günlük tabanlı izleme görüntüleyicilere benzer etkileşimli davranışlarla kaydırılabilir bir görünümde gösterilen, tablolandırılmış sonuçlar döndürür:

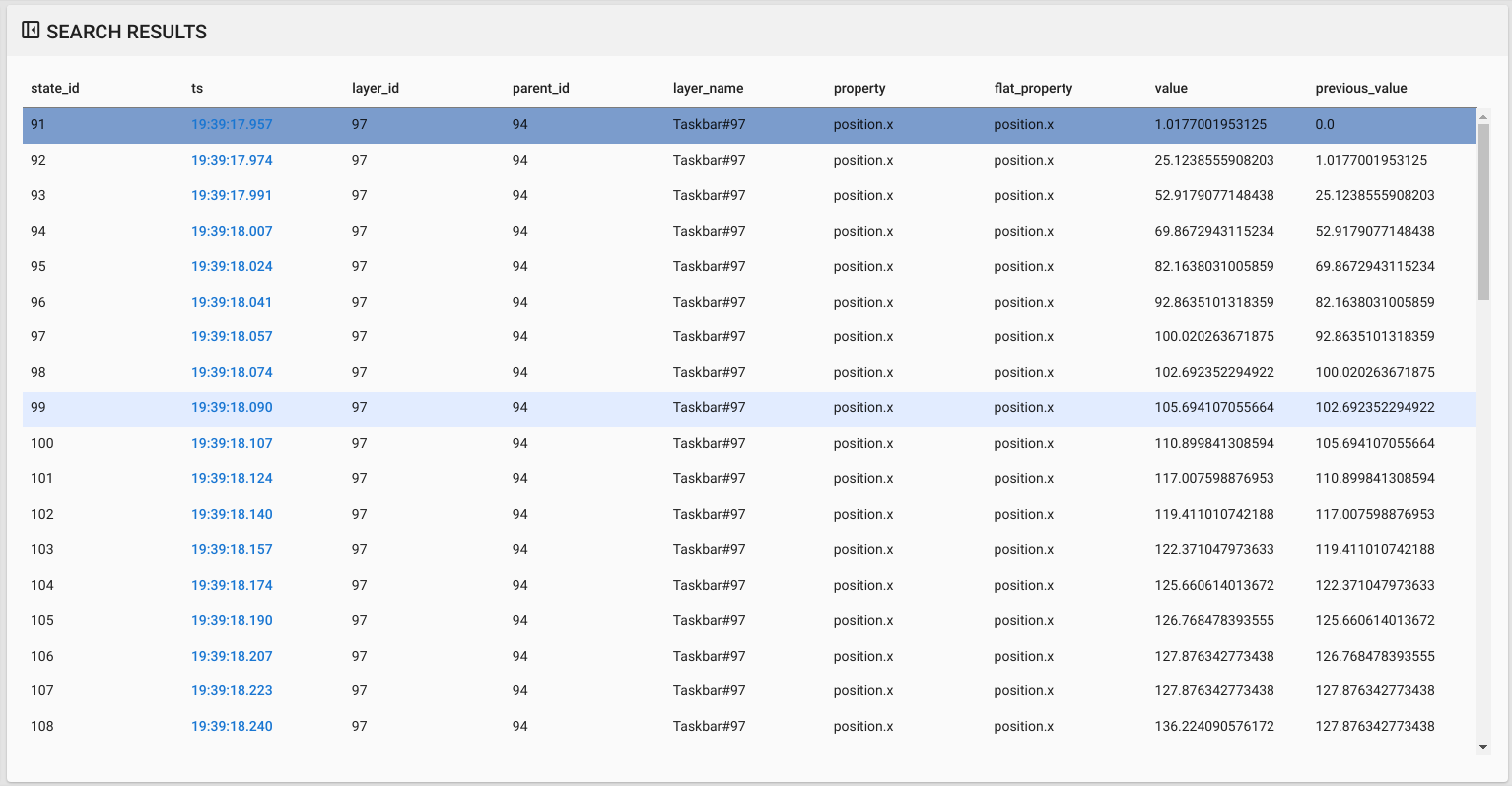

3.Şekil Arama görüntüleyici sonuçları.

Elde edilen tabloda ts sütunu varsa bu sütundaki değerler zaman damgaları olarak yorumlanır ve zaman çizelgesi yer paylaşımına yeni bir giriş satırı olarak eklenir. Bu satırı tıklayın ve girişler arasında gezinmek için sol ve sağ ok tuşlarını kullanın:

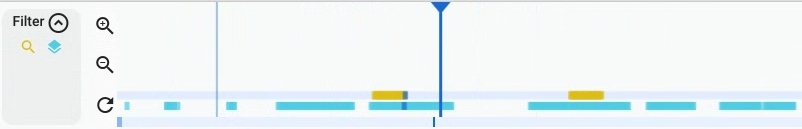

Şekil 4. Zaman çizelgesinde arama yapma
