Mit SQL können Sie in Winscope-Perfetto-Traces nach bestimmten Status suchen. Verwenden Sie die globale Suche in der Winscope-Benutzeroberfläche, um Abfragen auszuführen und tabellarische Ergebnisse zu visualisieren:

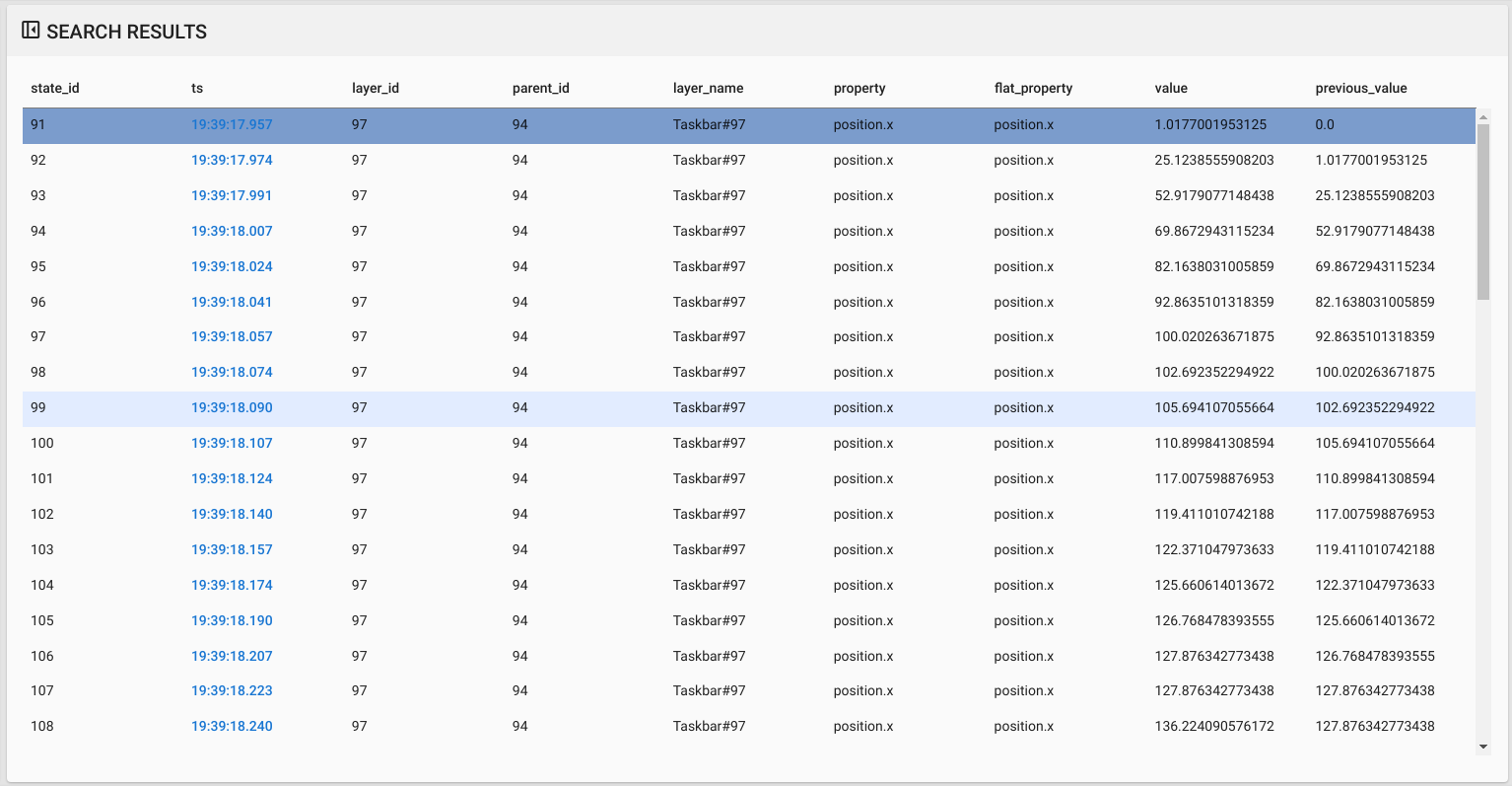

Abbildung 1: Tab „Suchanfragen“
Mit der Suche können Sie benutzerdefinierte SQL-Abfragen für Perfetto-Traces schreiben und ausführen sowie auf aktuelle und gespeicherte Abfragen zugreifen. Winscope bietet spezielle SQL-Ansichten, die die Suche in SurfaceFlinger-, Transaktions-, Übergangs- und ViewCapture-Traces erleichtern.
Verwenden Sie für alle Ansichten die folgenden Konventionen:
Für die Spalten
property
undflat_property
:- Eigenschaftsnamen werden in Snake-Case-Schreibweise angegeben, z. B.
visible_region
ausLayerProto
. Die Punktnotation steht für verschachtelte Properties, z. B.
visible_region.rect
.Wiederkehrende Felder in
property
werden durch eckige Klammern unterschieden:In zwei Instanzen des wiederkehrenden Felds
visible_region.rect
wird das Feldtop
beispielsweise durchvisible_region.rect[0].top
undvisible_region.rect[1].top
dargestellt.Wiederkehrende Felder in
flat_property
sind nicht zu unterscheiden:In zwei Instanzen des wiederholten Felds
visible_region.rect
wird das Feldtop
beispielsweise in beiden Instanzen durchvisible_region.rect.top
dargestellt.
- Eigenschaftsnamen werden in Snake-Case-Schreibweise angegeben, z. B.
In den Spalten
value
undprevious_value
werden boolesche Werte durch0
(False
) oder1
(True
) dargestellt.
Winscope erstellt diese Ansichten, indem Daten aus spezifischen Tabellen mit der Perfetto-Tabelle args
zusammengeführt werden.
Sie können diese Tabellen direkt abfragen. In der Tabelle args
entsprechen die Spalten key
, flat_key
und display_value
den Ansichtsspalten property
, flat_property
und value
.
args
-Tabelle:
Spalte | Beschreibung |
---|---|
arg_set_id |
Wird verwendet, um eine Reihe von Argumenten zuzuordnen. |
flat_key |
Property-Name aus der Proto-Nachricht, ohne Berücksichtigung von wiederholten Feldern |
key |
Property-Name aus der Proto-Nachricht, wobei wiederholte Felder berücksichtigt werden |
value_type |
Attributwerttyp |
int_value |
Attributwert, wenn der Werttyp eine Ganzzahl ist |
string_value |
Property-Wert, wenn der Werttyp ein String ist |
real_value |
Property-Wert, wenn der Werttyp „real“ ist |
display_value |
Attributwert als String |
SurfaceFlinger-SQL-Ansichten
Für SurfaceFlinger-Protobuf-Daten werden die folgenden Formate verwendet:
Die Layerdaten haben das Format
LayerProto
.Die Daten für die Hierarchiestammzelle haben das Format
LayersSnapshotProto
.
Verwenden Sie die Ansicht sf_layer_search
, um nach Layerdaten zu suchen. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
state_id |
Zeilen-ID des Eintrags, zu dem die Ebene gehört |
ts |
Zeitstempel des Eintrags, zu dem die Ebene gehört |
layer_id |
Ebenen-ID |
parent_id |
Ebenen-ID des übergeordneten Elements |
layer_name |
Name der Ebene |
property |
Property-Name unter Berücksichtigung wiederkehrender Felder |
flat_property |
Property-Name ohne Berücksichtigung wiederholter Felder |
value |
Attributwert im Stringformat |
previous_value |
Property-Wert aus dem vorherigen Eintrag im Stringformat |
Verwenden Sie die Ansicht sf_hierarchy_root_search
, um nach Daten des Hierarchiestamms zu suchen. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
state_id |
Zeilen-ID des Eintrags |
ts |
Zeitstempel des Eintrags |
property |
Property-Name unter Berücksichtigung wiederkehrender Felder |
flat_property |
Property-Name ohne Berücksichtigung wiederholter Felder |
value |
Attributwert im Stringformat |
previous_value |
Property-Wert aus dem vorherigen Eintrag im Stringformat |
Beispielanfragen
Alle Frames suchen, in denen die Ebene
IME
gültige Bildschirmgrenzen hat:SELECT ts, value, previous_value FROM sf_layer_search WHERE layer_name like 'IME%' AND property='screen_bounds.bottom' AND value<='24000'
Alle Frames suchen, in denen sich die Ebene
Taskbar
color.a
(Alpha) ändert:SELECT ts, value, previous_value FROM sf_layer_search WHERE layer_name like 'Taskbar%' AND property='color.a' AND value!=previous_value
Alle Frames suchen, in denen die Untergrenze von
Wallpaper
kleiner als oder gleich 2400 ist:SELECT ts, value, previous_value FROM sf_layer_search WHERE layer_name LIKE 'Wallpaper%' AND property='bounds.bottom' AND cast_int!(value) <= 2400
Alle Eigenschaften für Displays mit einem gültigen Layer-Stack auflisten:
SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON INNER JOIN sf_hierarchy_root_search STATE ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack' AND STATE_WITH_DISPLAY_ON.value!='4294967295' AND STATE.property LIKE CONCAT( SUBSTRING( STATE_WITH_DISPLAY_ON.property, 0, instr(STATE_WITH_DISPLAY_ON.property, ']') ), '%' )
Alle Frames finden, in denen die Wischgeste zum Zurückkehren sichtbar ist
SELECT DISTINCT STATE.ts FROM sf_layer_search STATE WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'
Datentabellen
Die SurfaceFlinger-Ansichten werden mit den folgenden zugrunde liegenden Tabellen erstellt.
surfaceflinger_layers_snapshot
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für den Eintrag |
ts |
Zeitstempel des Eintrags |
arg_set_id |
ID, die verwendet wird, um Zeilen aus der Tabelle args mit diesem Eintrag zu verknüpfen |
surfaceflinger_layer
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für die Ebene |
snapshot_id |
Zeilen-ID des Eintrags aus surfaceflinger_layers_snapshot , zu dem die Ebene gehört |
arg_set_id |
ID, die zum Verknüpfen von Zeilen aus der Tabelle args mit dieser Ebene verwendet wird |
SQL-Ansicht für Transaktionen
Für die Transaktions-Protobuf-Daten wird das Format TransactionTraceEntry
verwendet.
Verwenden Sie die Ansicht transactions_search
, um nach Trace-Daten für Transaktionen zu suchen. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
state_id |
Zeilen-ID des Eintrags, zu dem die Proto-Property gehört |
ts |
Zeitstempel des Eintrags, zu dem das Proto-Attribut gehört |
transaction_id |
Transaktions-ID (falls verfügbar) |
property |
Property-Name unter Berücksichtigung wiederkehrender Felder |
flat_property |
Property-Name ohne Berücksichtigung wiederholter Felder |
value |
Attributwert im Stringformat |
Beispielanfragen
Suchen Sie den Frame, in dem eine Transaktion angewendet wurde, um die X-Position der Ebene auf -54,0 zu ändern:
SELECT ts, transaction_id, value FROM transactions_search WHERE flat_property='transactions.layer_changes.x' AND value='-54.0'
Suchen Sie den Frame, in dem der Layer
ImeContainer
hinzugefügt wurde:SELECT ts FROM transactions_search WHERE flat_property='added_layers.name' AND value='ImeContainer'
Datentabellen
Die SQL-Ansicht „Transactions“ wird mit den folgenden zugrunde liegenden Tabellen erstellt.
surfaceflinger_transactions
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für den Eintrag |
ts |
Zeitstempel des Eintrags |
arg_set_id |
ID, die verwendet wird, um Zeilen aus der Tabelle args mit diesem Eintrag zu verknüpfen |
vsync_id |
VSync-ID, die allen Transaktionen in diesem Eintrag zugeordnet ist |
android_surfaceflinger_transaction
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für die Transaktion |
snapshot_id |
Zeilen-ID des Eintrags aus surfaceflinger_transactions , zu dem die Transaktion gehört |
arg_set_id |
ID, die verwendet wird, um Zeilen aus der Tabelle args mit dieser Transaktion zu verknüpfen |
transaction_id |
Transaktions-ID aus Proto-Nachricht |
pid |
Transaktions-PID aus Proto-Nachricht |
uid |
Transaktions-UID aus Proto-Nachricht |
layer_id |
ID der mit der Transaktion verknüpften Ebene, falls zutreffend |
display_id |
ID der mit der Transaktion verknüpften Anzeige, falls zutreffend |
flags_id |
ID zum Abrufen zugehöriger Flags aus android_surfaceflinger_transaction_flag |
transaction_type |
Transaktionstyp |
android_surfaceflinger_transaction_flag
:
Spalte | Beschreibung |
---|---|
flags_id |
Entspricht dem Wert in einer Zeile in android_surfaceflinger_transaction |
flag |
Übersetzter Flag-String |
Einzelne Transaktionen werden der Tabelle „args“ aus verschiedenen Proto-Nachrichtenformaten hinzugefügt, je nach Transaktionstyp:
LAYER_ADDED
:LayerCreationArgs
-FormatLAYER_CHANGED
:LayerState
-FormatDISPLAY_ADDED
:DisplayState
-FormatDISPLAY_CHANGED
:DisplayState
-FormatLAYER_DESTROYED
: Keine ArgumenteLAYER_HANDLE_DESTROYED
: Keine ArgumenteDISPLAY_REMOVED
: Keine ArgumenteNOOP
: Keine Argumente
SQL-Ansicht für Übergänge
Die Übergangs-Protobuf-Daten verwenden das Format ShellTransition
.
Verwenden Sie die Ansicht transitions_search
, um nach Daten zu Übergängen zu suchen. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
ts |
Zeit der Auslösung; wird auf die Sendezeit zurückgesetzt, falls verfügbar, andernfalls 0 |
transition_id |
Übergangs-ID aus der Proto-Nachricht |
property |
Property-Name unter Berücksichtigung wiederkehrender Felder |
flat_property |
Property-Name ohne Berücksichtigung wiederholter Felder |
value |
Transaktions-UID aus Proto-Nachricht |
Beispielanfragen
Eigenschaften von Übergängen, die von DefaultMixedHandler
verarbeitet werden, finden:
SELECT
PROPS.ts,
PROPS.transition_id,
PROPS.property,
PROPS.value
FROM transitions_search HANDLER_MATCH
INNER JOIN transitions_search PROPS
ON HANDLER_MATCH.transition_id = PROPS.transition_id
WHERE HANDLER_MATCH.property = 'handler'
AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
ORDER BY PROPS.transition_id, PROPS.property
Datentabellen
Die Ansicht „Übergänge“ wird anhand der folgenden zugrunde liegenden Tabellen erstellt.
window_manager_shell_transitions
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für den Übergang |
ts |
Zeit der Auslösung; wird auf die Sendezeit zurückgesetzt, falls verfügbar, andernfalls 0 |
transition_id |
Übergangs-ID aus der Proto-Nachricht |
arg_set_id |
ID, die verwendet wird, um Zeilen aus der Tabelle args mit diesem Übergang zu verknüpfen |
transition_type |
Übergangstyp aus der Proto-Nachricht |
send_time_ns |
Übergangszeit aus Proto-Nachricht übernehmen |
dispatch_time_ns |
Übergangs-Dispatch-Zeit aus der Proto-Nachricht |
duration_ns |
Dauer des Übergangs, falls Start- und Endzeit verfügbar sind |
handler |
Übergangshandler: Übersetzung aus window_manager_shell_transition_handlers abrufen |
status |
Status des Übergangs: played , merged oder aborted |
flags |
Übergangs-Flags aus der Proto-Nachricht |
window_manager_shell_transition_handlers
:
Spalte | Beschreibung |
---|---|
handler_id |
ID, die dem Wert in der Spalte handler von window_manager_shell_transitions entspricht |
handler_name |
String-Übersetzung |
android_window_manager_shell_transition_participants
:
Spalte | Beschreibung |
---|---|
transition_id |
Übergangs-ID aus der Roh-Proto-Nachricht |
layer_id |
ID des SurfaceFlinger-Layer-Teilnehmers |
window_id |
ID des WindowManager-Containerteilnehmers |
ViewCapture-SQL-Ansicht
Die ViewCapture-Protobuf-Daten verwenden das Format View
.
Verwenden Sie die Ansicht viewcapture_search
, um nach ViewCapture-Daten zu suchen. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
state_id |
Zeilen-ID des Bundesstaats, zu dem die Ansicht gehört |
ts |
Zeitstempel des Status, zu dem die Ansicht gehört |
package_name |
Paketname |
window_name |
Name des Fensters |
class_name |
Kursname ansehen |
property |
Property-Name unter Berücksichtigung wiederkehrender Felder |
flat_property |
Property-Name ohne Berücksichtigung wiederholter Felder |
value |
Attributwert im Stringformat |
previous_value |
Eigenschaftswert aus dem vorherigen Status im Stringformat |
Beispielanfragen
Alle Status finden, in denen sich SearchContainerView
in Y-Richtung bewegt hat:
SELECT * FROM viewcapture_search
WHERE class_name LIKE '%SearchContainerView'
AND flat_property='translation_y'
AND value!=previous_value
Datentabellen
Die ViewCapture-Ansicht wird mit den folgenden zugrunde liegenden Tabellen erstellt.
android_viewcapture
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für den Eintrag |
ts |
Zeitstempel des Eintrags |
arg_set_id |
ID, die verwendet wird, um Zeilen aus der Tabelle args mit diesem Eintrag zu verknüpfen |
android_viewcapture_view
:
Spalte | Beschreibung |
---|---|
id |
Zeilen-ID für die Ansicht |
snapshot_id |
Zeilen-ID des Eintrags aus android_viewcapture , zu dem die Ansicht gehört |
arg_set_id |
ID, die zum Verknüpfen von Zeilen aus der Tabelle args mit dieser Ansicht verwendet wird |
ProtoLog-SQL-Tabelle
Die ProtoLog-Protodaten verwenden das Format ProtoLogMessage
. Diese Ansicht enthält die folgenden Spalten:
Spalte | Beschreibung |
---|---|
ts |
Zeitstempel des Logs |
level |
Protokollebene |
tag |
Tag für die Protokollierungsgruppe |
message |
Logeintrag |
stacktrace |
Stacktrace (falls verfügbar) |
location |
Code-Speicherort, von dem die Nachricht stammt |
Beispielanfragen
Alle Logs mit einer Nachricht finden, die
transition
enthält:SELECT ts, message, location FROM protolog WHERE message LIKE '%transition%'
Alle Logs mit gültigen Transaktions-IDs finden:
CREATE PERFETTO VIEW valid_tx_ids AS SELECT DISTINCT transaction_id FROM transactions_search WHERE transaction_id IS NOT NULL AND transaction_id != '0'; SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS INNER JOIN protolog LOGS ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');
Abfragen ausführen
Sie können Suchanfragen über den Bereich GLOBALE SUCHE links im Suchfenster ausführen.
Wenn Sie zum ersten Mal mit dem Bereich GLOBAL SEARCH interagieren, wird die Trace-Suche initialisiert und Winscope erstellt die SQL-Hilfsansichten. Das dauert einige Sekunden. Während die Tracesuche initialisiert wird, ist die Zeitachse nicht verfügbar.
Um eine Anfrage zu starten, geben Sie eine Anfrage in das Suchfeld ein und klicken Sie auf Suchanfrage ausführen oder drücken Sie die Eingabetaste auf der Tastatur.
Wenn Sie fertig sind, wird die Ergebnistabelle im mittleren Bereich angezeigt. Ihre Anfrage wird unter dem Suchfeld angezeigt. Dort befindet sich auch ein Feld, in dem Sie die Anfrage für spätere Sitzungen speichern können.
Auf gespeicherte Abfragen können Sie zugreifen, indem Sie im linken Bereich auf den Tab Gespeichert klicken. Auf zuletzt ausgeführte Abfragen können Sie zugreifen, indem Sie auf den Tab Letzte klicken:
Abbildung 2: Suchbereich im linken Bereich.
Ergebnisse
Alle Abfragen geben tabellarische Ergebnisse zurück, die in einer scrollbaren Ansicht mit interaktivem Verhalten angezeigt werden, das dem der logbasierten Trace-Viewer ähnelt, z. B. „Transaktionen“ und „ProtoLog“:
Abbildung 3: Suchergebnisse ansehen
Wenn die resultierende Tabelle eine Spalte ts
enthält, werden die Werte in dieser Spalte als Zeitstempel interpretiert und dem Zeitachsen-Overlay als neue Zeile mit Einträgen hinzugefügt. Klicken Sie auf diese Zeile und verwenden Sie die Links- und Rechtspfeiltasten, um zwischen den Einträgen zu wechseln:
Abbildung 4: Suchzeitachse.
