Wyszukiwanie w logach czasu

Użyj SQL, aby znaleźć konkretne stany w śladach Winscope Perfetto. Użyj globalnego narzędzia Search w interfejsie Winscope, aby uruchamiać zapytania i wyświetlać wyniki w formie tabeli:

Rysunek 1. Karta Wyszukiwarka.

Przeglądarka Search umożliwia pisanie i uruchamianie niestandardowych zapytań SQL dotyczących śladów Perfetto, a także dostęp do ostatnich i zapisanych zapytań. Winscope udostępnia specjalistyczne widoki SQL, które ułatwiają wyszukiwanie śladów SurfaceFlinger, transakcji, przejść i przechwytywania widoków.

We wszystkich widokach stosuj te konwencje:

• W przypadku kolumn property i flat_property:

  • Nazwy właściwości są zapisywane w formacie snake case, np. visible_region from LayerProto.

  • Notacja kropkowa reprezentuje zagnieżdżone właściwości, np.visible_region.rect.

  • Pola powtarzane w property są rozróżniane za pomocą nawiasów kwadratowych:

    Na przykład w 2 instancjach pola powtarzanego visible_region.rect pole top jest reprezentowane przez visible_region.rect[0].top i visible_region.rect[1].top.

  • Pola powtarzane w flat_property są nierozróżnialne:

    Na przykład w 2 instancjach powtarzanego pola visible_region.rect pole top jest reprezentowane przez visible_region.rect.top w obu instancjach.

• W kolumnach value i previous_value wartości logiczne są reprezentowane przez 0 (False) lub 1 (True).

Winscope tworzy te widoki, łącząc dane z tabel specyficznych dla śledzenia z tabelą Perfetto.args Możesz bezpośrednio wysyłać zapytania do tych tabel. W tabeli args kolumny key, flat_key i display_value odpowiadają odpowiednio kolumnom widoku property, flat_property i value.

args tabela:

Widoki SQL usługi SurfaceFlinger

Dane protokołu SurfaceFlinger są zapisywane w tych formatach:

• Dane warstwy są w formacie LayerProto.

• Dane główne hierarchii mają format LayersSnapshotProto.

Aby wyszukać dane warstwy, użyj widoku sf_layer_search. Ten widok zawiera te kolumny:

Aby wyszukać dane główne hierarchii, użyj widoku sf_hierarchy_root_search. Ten widok zawiera te kolumny:

Przykładowe zapytania

• Znajdź wszystkie klatki, w których warstwa IME ma prawidłowe granice ekranu:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Znajdź wszystkie klatki, w których zmienia się warstwa Taskbar color.a (alfa):

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• Znajdź wszystkie klatki, w których dolna granica Wallpaper jest mniejsza lub równa 2400:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• Wyświetl listę wszystkich właściwości wyświetlaczy z prawidłowym stosem warstw:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• Znajdź wszystkie klatki, w których widać gest cofania

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


Tabele danych

Widoki SurfaceFlinger są tworzone na podstawie tych tabel:

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

Widok SQL transakcji

Dane protokołu transakcji są zapisywane w formacie TransactionTraceEntry.

Aby wyszukać dane śledzenia transakcji, użyj widoku transactions_search. Ten widok zawiera te kolumny:

Przykładowe zapytania

• Znajdź klatkę, w której zastosowano transakcję, aby zmienić pozycję warstwy x na -54,0:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• Znajdź klatkę, w której dodano warstwę ImeContainer:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


Tabele danych

Widok SQL transakcji jest tworzony na podstawie tych tabel:

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

Poszczególne transakcje są dodawane do tabeli argumentów z różnych formatów wiadomości protokołu w zależności od ich typu:

• LAYER_ADDED: LayerCreationArgs format
• LAYER_CHANGED: LayerState format
• DISPLAY_ADDED: DisplayState format
• DISPLAY_CHANGED: DisplayState format
• LAYER_DESTROYED: Brak argumentów
• LAYER_HANDLE_DESTROYED: Brak argumentów
• DISPLAY_REMOVED: Brak argumentów
• NOOP: Brak argumentów

Widok SQL przejść

Dane protokołu przejść są zapisywane w formacie ShellTransition.

Aby wyszukać dane o przejściach, użyj widoku transitions_search. Ten widok zawiera te kolumny:

Przykładowe zapytania

Znajdź właściwości przejść obsługiwanych przez DefaultMixedHandler:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

Tabele danych

Widok Przejścia jest tworzony na podstawie tych tabel:

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

Widok SQL ViewCapture

Dane protokołu ViewCapture są zapisywane w formacie View.

Aby wyszukać dane ViewCapture, użyj widoku viewcapture_search. Ten widok zawiera te kolumny:

Przykładowe zapytania

Znajdź wszystkie stany, gdy SearchContainerView porusza się w kierunku osi Y:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

Tabele danych

Widok ViewCapture jest tworzony na podstawie tych tabel:

android_viewcapture:

android_viewcapture_view:

Tabela SQL ProtoLog

Dane protokołu ProtoLog są zapisywane w formacie ProtoLogMessage. Ten widok zawiera te kolumny:

Przykładowe zapytania

• Znajdź wszystkie logi z wiadomością zawierającą transition:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• Znajdź wszystkie logi zawierające prawidłowe identyfikatory transakcji:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


Uruchamianie zapytań

Zapytania możesz uruchamiać w panelu GLOBAL SEARCH po lewej stronie przeglądarki Search.

Gdy po raz pierwszy otworzysz panel GLOBAL SEARCH, śledzenie wyszukiwania zostanie zainicjowane, a Winscope utworzy pomocnicze widoki SQL. Zajmie to kilka sekund. Podczas inicjowania wyszukiwania śladu oś czasu jest niedostępna.

Aby rozpocząć zapytanie, wpisz je w polu wyszukiwania i kliknij Uruchom zapytanie lub naciśnij Enter na klawiaturze.

Po zakończeniu w panelu środkowym pojawi się tabela wyników. Zapytanie pojawi się pod polem wyszukiwania wraz z polem, w którym możesz zapisać zapytanie między sesjami.

Zapisane zapytania możesz wyświetlić, klikając kartę Zapisane w panelu po lewej stronie, a ostatnio uruchomione zapytania – klikając kartę Ostatnie:

Rysunek 2. Wyszukiwanie w lewym panelu przeglądarki.

Wyniki

Wszystkie zapytania zwracają wyniki w formie tabeli, które są wyświetlane w widoku z możliwością przewijania i interaktywnym zachowaniem podobnym do przeglądarek śladów opartych na logach, takich jak Transakcje i ProtoLog:

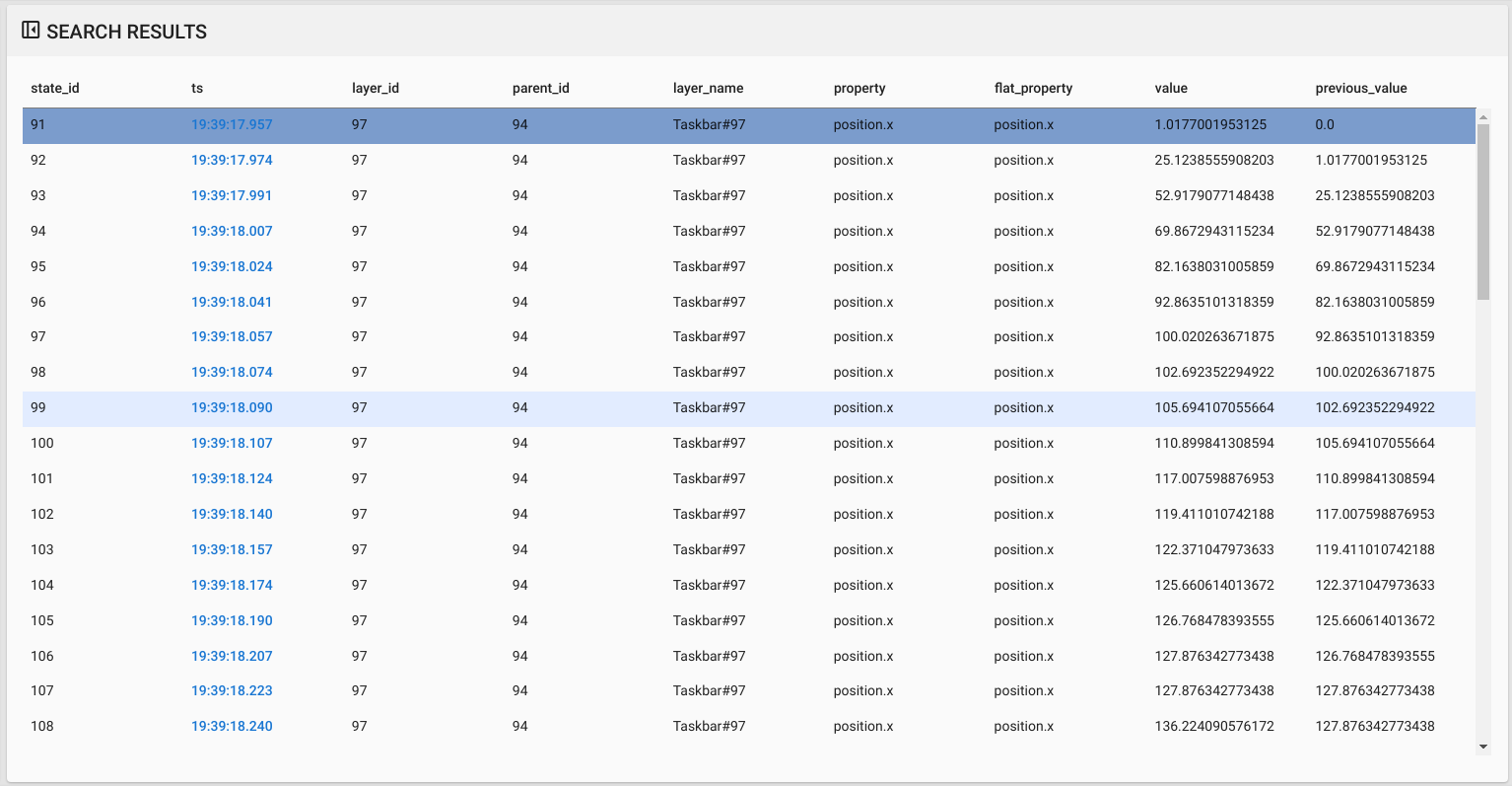

Rysunek 3. Wyniki wyszukiwania w przeglądarce.

Jeśli wynikowa tabela zawiera kolumnę ts, wartości w tej kolumnie są interpretowane jako sygnatury czasowe i dodawane do nakładki osi czasu jako nowy wiersz wpisów. Kliknij ten wiersz i użyj klawiszy strzałek w lewo i w prawo, aby przechodzić między wpisami:

Rysunek 4. Oś czasu wyszukiwania.
