ViewCapture
Mit Sammlungen den Überblick behalten
Sie können Inhalte basierend auf Ihren Einstellungen speichern und kategorisieren.
ViewCapture-Dumps sind Snapshots der Ansichtshierarchie eines Fensters zu einem bestimmten Zeitpunkt, einschließlich Standort, Größe, Skalierung und Sichtbarkeit. ViewCapture-Aufzeichnungen bieten hingegen eine chronologische Abfolge von Status und liefern Aufschluss darüber, wie sich Aufrufe im Zeitverlauf verhalten. Mit ViewCapture werden Informationen zu Aufrufen innerhalb eines bestimmten Zeitraums und deren Eigenschaften erfasst. So können Sie die Nutzererfahrung zu bestimmten Zeitpunkten nachvollziehen und Änderungen im Zeitverlauf beobachten. Das ist hilfreich bei der Fehlerbehebung, z. B. wenn das Akkusymbol fehlt oder die Benachrichtigung flackert.
Mit dem ViewCapture-Viewer von Winscope können Sie den Ansichtsstatus zu einem bestimmten Zeitpunkt visualisieren, sich Ansichtsänderungen im Zeitverlauf ansehen und Daten zur Ansichtshierarchie auf Fehler oder Anomalien analysieren. Im Vergleich zu Bildschirmaufzeichnungen lassen sich mit der Frame-für-Frame-Visualisierung die Ansichtszustände leichter prüfen. Außerdem ist das Erfassen von Aufrufspuren weniger CPU-intensiv als die Bildschirmaufzeichnung, sodass es einfacher zu aktivieren ist.
Weitere Informationen zur Trace-Erfassung finden Sie unter ViewCapture.
Tabstruktur
Der Tab „ViewCapture“ ist in drei Bereiche unterteilt: Rechteck-Ansicht, hierarchische Ansicht und Ansicht der Properties:

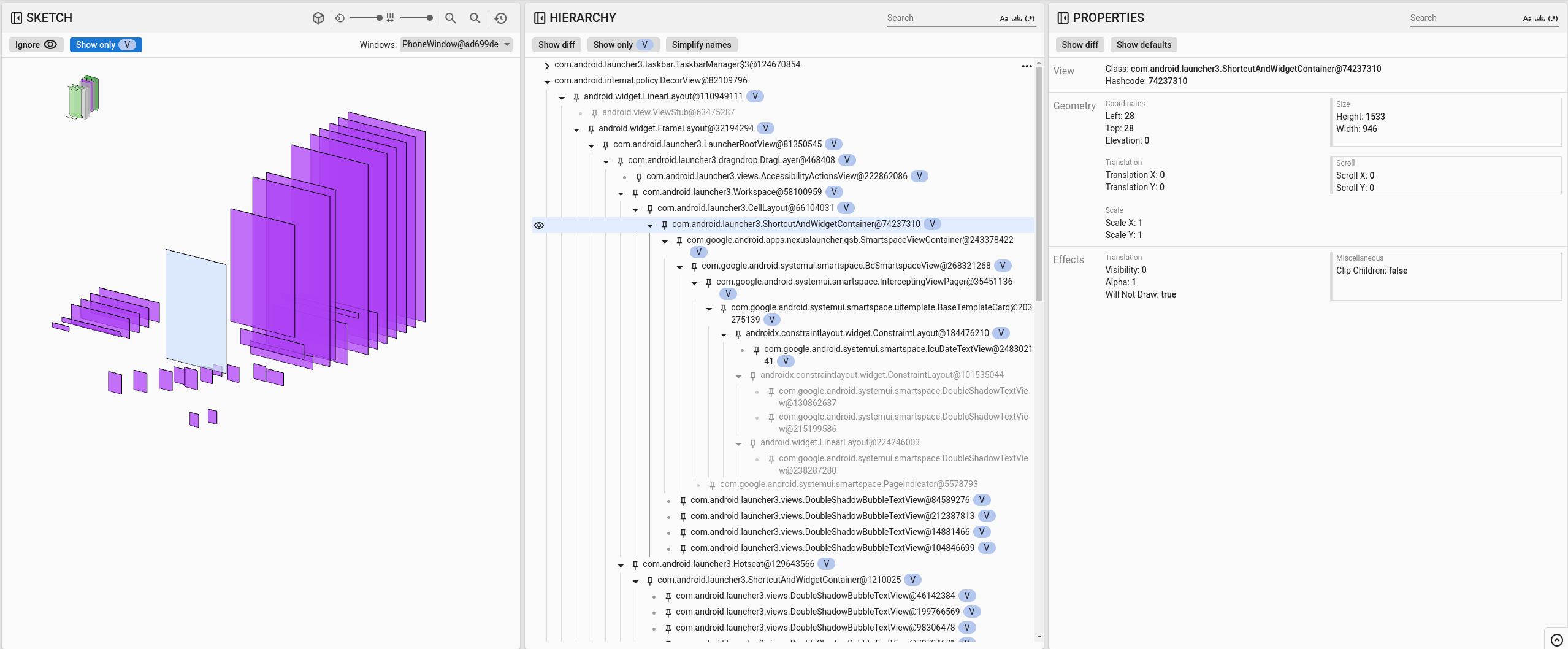

Abbildung 1: Trace-Analyse für ViewCapture
Ansicht mit Rechtecken
Auf der linken Seite des Bildschirms wird eine 3D-Ansicht der Ansichtshierarchie angezeigt. Bei der Ansicht „rects“ werden die Ansichtsgrenzen, die Z‑Reihenfolge und die Deckkraft berücksichtigt.

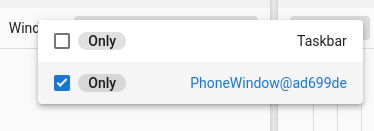

In der Ansicht „Rechtecke“ wird oben ein Menü mit allen verfügbaren Fenstern angezeigt. Sie können ein bestimmtes Fenster oder alle Fenster auswählen, die angezeigt werden sollen:
Abbildung 2: Ansicht der Aufnahme-Rechtecke ansehen
Hierarchische Ansicht
Im mittleren Bereich des Tabs wird die Ansichtshierarchie angezeigt. Neben den übergeordneten und untergeordneten Beziehungen zwischen den Ansichten enthält diese Ansicht auch die folgenden Informationen:
- V:Gibt sichtbare Aufrufe an.
Ansicht „Unterkünfte“
Zur Erleichterung der Fehlerbehebung bietet der ViewCapture-Viewer eine ausgewählte Liste von Properties, in der die Informationen in einem übersichtlicheren Format präsentiert werden. Diese Liste enthält die folgenden Kategorien:
- Ansicht:Die ID der Ansicht.
- Geometrie:Koordinaten, Größe, Maßstab und andere Details zur Geometrie der Ansicht.
- Effekte:Effekte und andere verschiedene Eigenschaften für die Ansichten.
