Захват следов с помощью Winscope

Запустите Winscope локально или получите к нему доступ с веб-сервера.

Вы можете записывать трассировки с помощью Winscope для локальной разработки и отладки. Winscope использует adb , который поддерживает подключение устройств через USB или Wi-Fi.

При запуске Winscope отображается экран сбора трассировок .

Подключение устройства

Вы можете подключать устройства в Winscope с помощью Winscope Proxy или Web Device Proxy . По умолчанию на домашней странице Winscope отображается интерфейс настройки подключения Winscope Proxy .

Чтобы начать сбор трассировок, выберите один из следующих механизмов подключения устройств.

Настройка прокси-сервера Winscope

Чтобы настроить Winscope Proxy, выполните следующие действия:

1. В разделе «Собрать трассировки» на главной странице выберите «Winscope Proxy» в раскрывающемся списке «Выбрать тип подключения» :

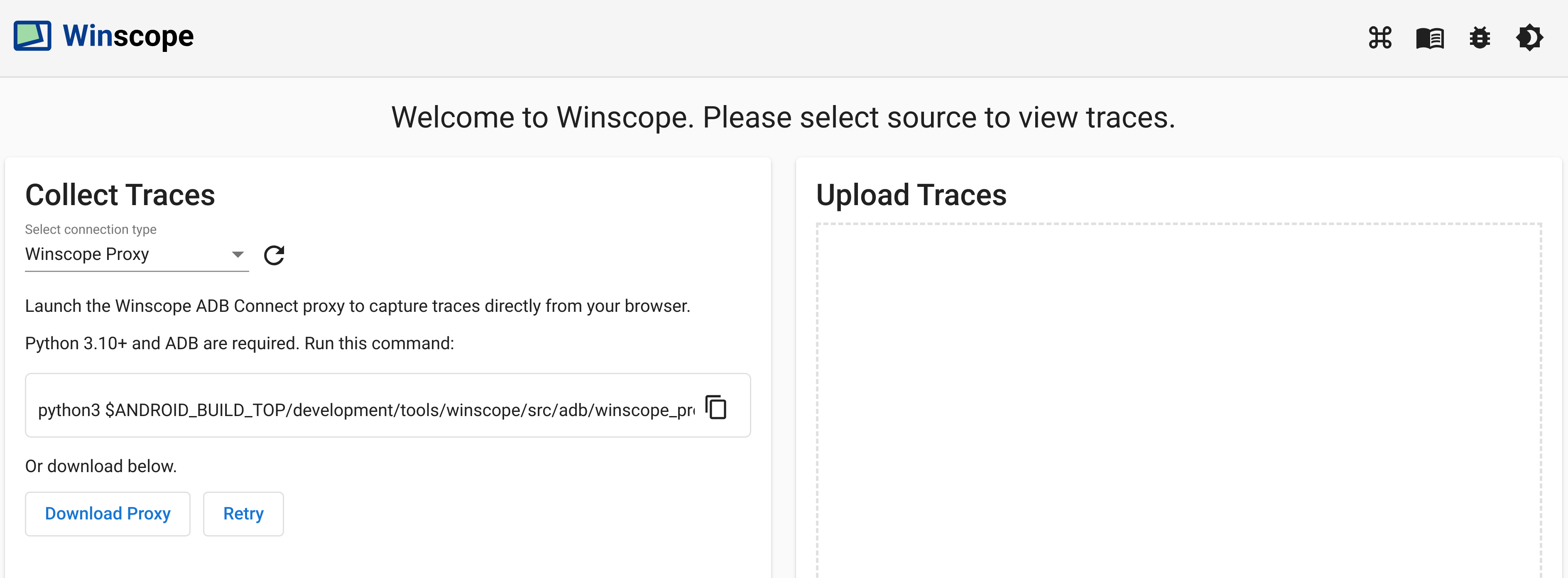

   Рисунок 1. Захват трассировок с помощью Winscope Proxy.

2. Запустите прокси-сервер Winscope ADB Connect для сбора трассировок непосредственно из браузера, выполнив следующую команду:

   python3 $ANDROID_BUILD_TOP/development/tools/winscope/src/adb/winscope_proxy.py


3. Обратите внимание на прокси-токен Winscope, отображаемый на терминале после выполнения.

4. После запуска прокси-сервера Winscope ADB Connect экран изменится следующим образом. Чтобы установить первоначальное подключение к прокси-серверу, введите токен прокси-сервера Winscope из шага 3 и нажмите « Подключиться» .



   Рисунок 2. Подключение к Winscope Proxy.

Настройка прокси-сервера веб-устройства

Чтобы настроить прокси-сервер веб-устройства, выполните следующие действия:

1. В разделе «Собрать трассировки» на главной странице выберите «Прокси-сервер веб-устройства» в раскрывающемся списке «Выбрать тип подключения» :

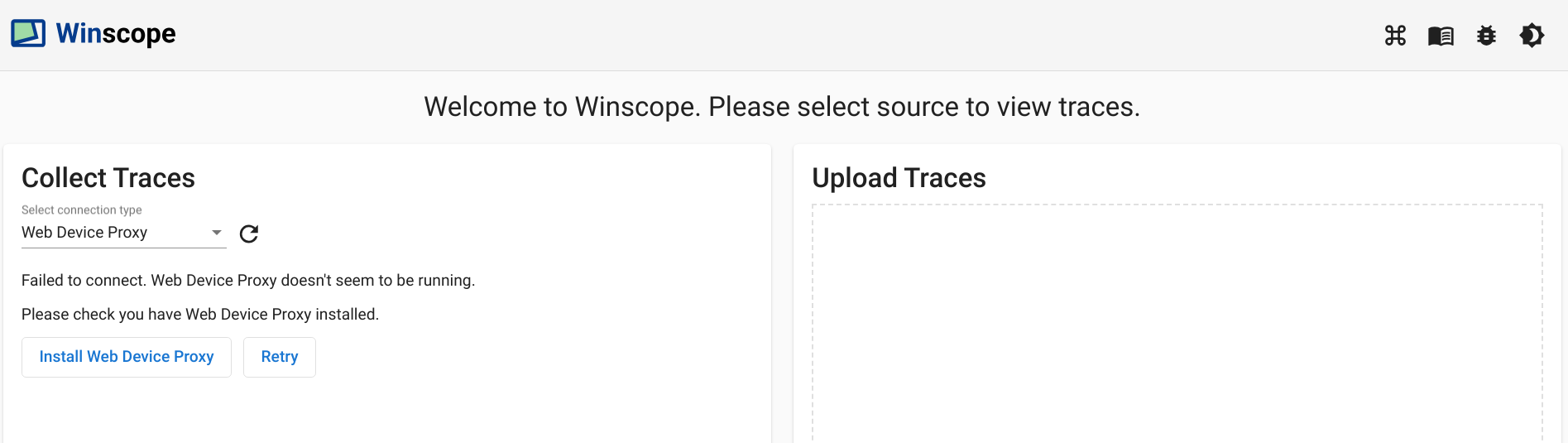

   Рисунок 3. Захват трассировок с помощью Web Device Proxy.

2. Если на вашем компьютере нет демона Web Device Proxy, нажмите «Установить» или запустите установщик .

3. Подтвердите исходный доступ к прокси-серверу веб-устройства через диалоговое окно.

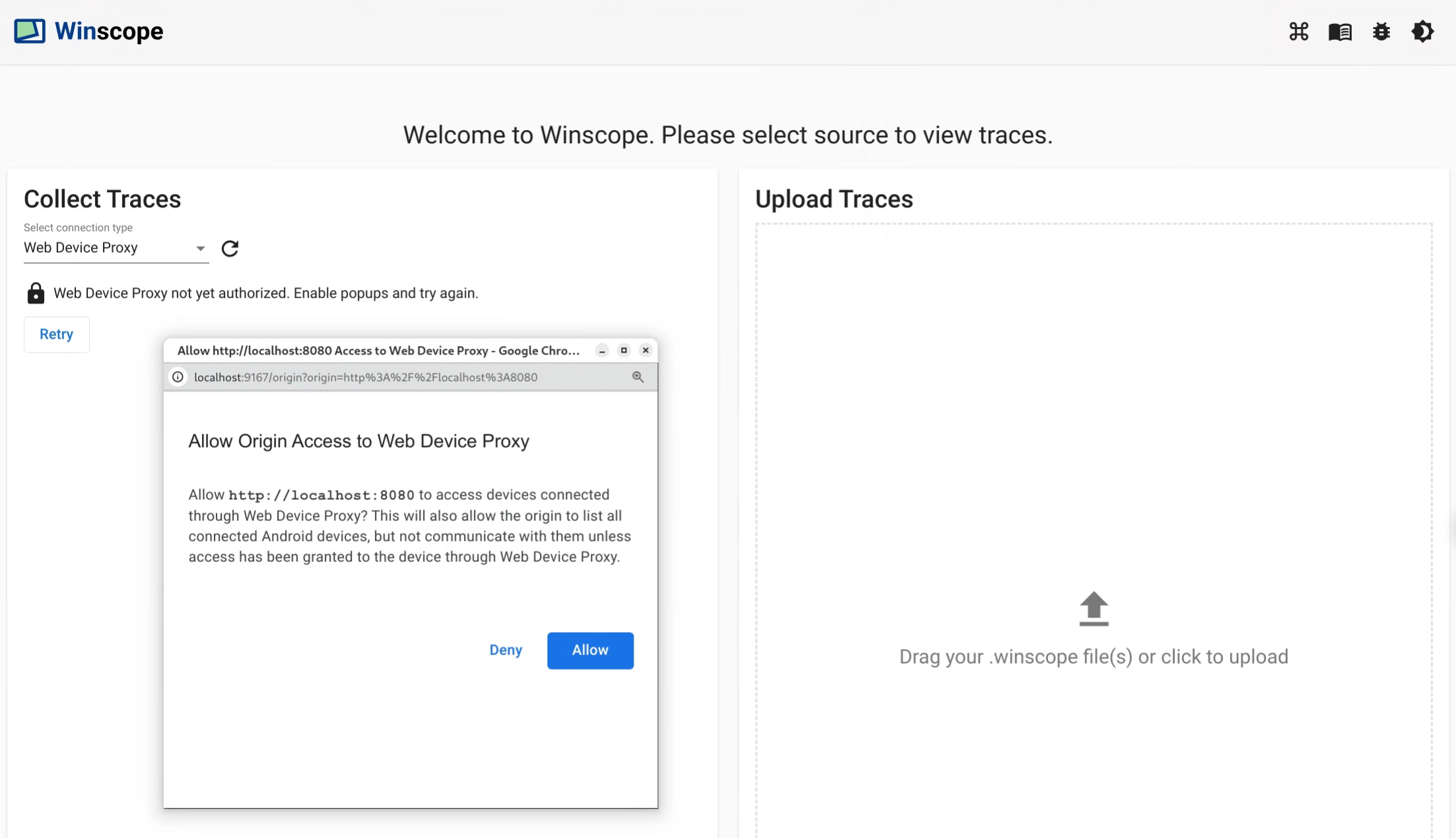

   Рисунок 4. Авторизация источника.

4. Разрешите доступ для каждого нового устройства при первом подключении. Если диалоговое окно не открывается автоматически, нажмите на значок lock_open рядом с устройством:

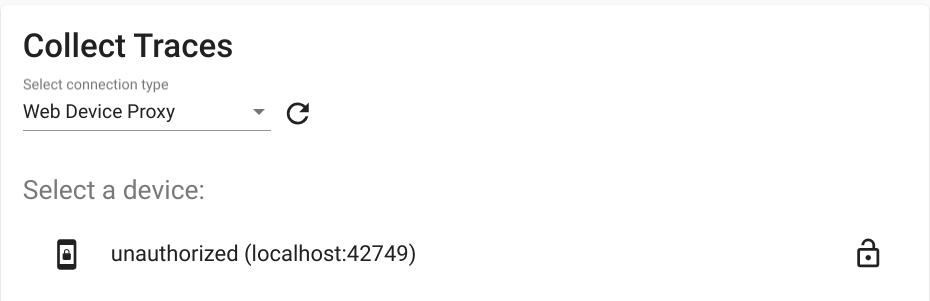

   Рисунок 5. Авторизация устройства.

Следы

Для сбора следов выполните следующие действия:

1. После подключения выберите целевые устройства и настройте параметры, чтобы начать процесс захвата. Затем нажмите «Начать трассировку» , чтобы начать захват:

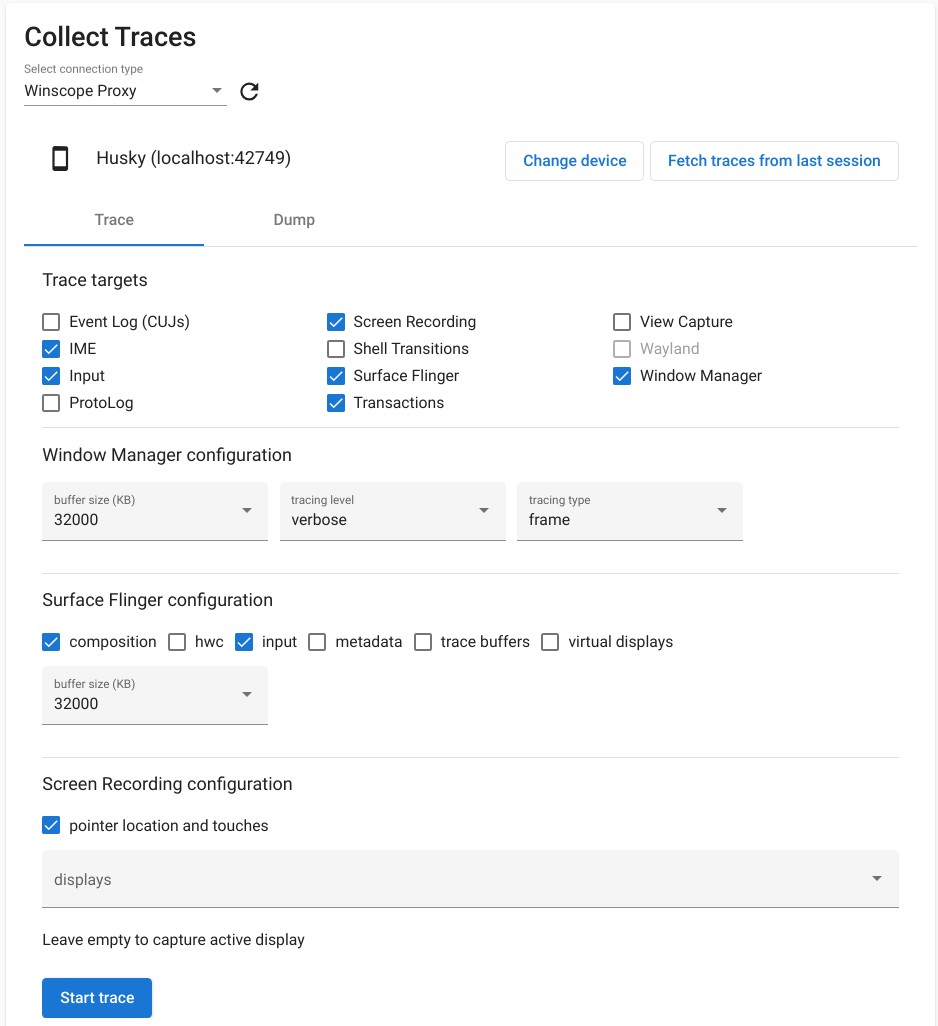

   Рисунок 6. Сбор трассировок в Winscope.

2. Чтобы остановить захват, нажмите кнопку «Завершить трассировку» :

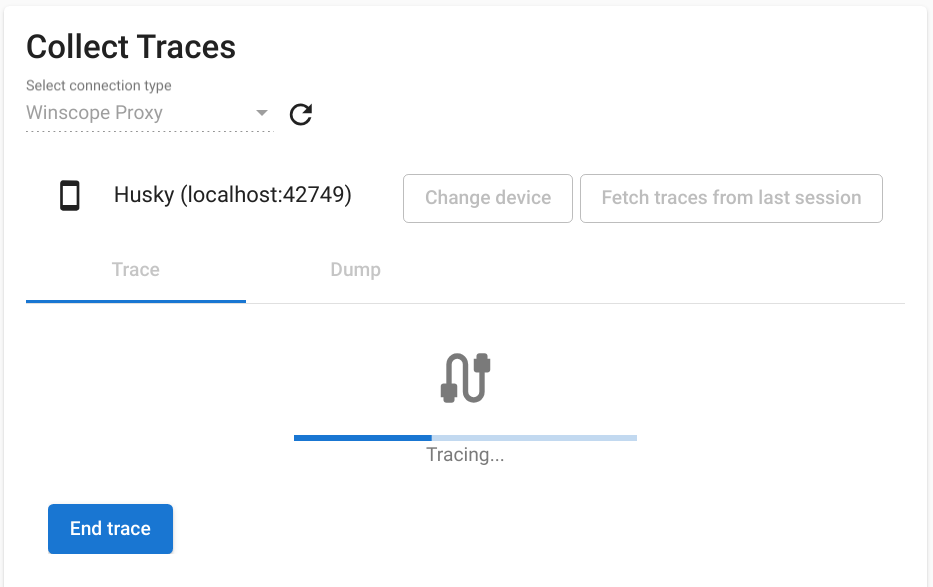

   Рисунок 7. Конец трассировки в Winscope.

Параметры трассировки

В этом разделе описываются параметры для каждого типа трассировки.

Запись экрана

С помощью Winscope вы можете записывать экраны нескольких дисплеев. Выберите нужный дисплей в меню для записи. Если вы не сделаете выбор, Winscope по умолчанию записывает активный дисплей.

SurfaceFlinger

• Размер буфера: регулирует размер кольцевого буфера в памяти для трассировки SurfaceFlinger. Буфер большего размера позволяет собирать больше данных, но увеличивает использование памяти.

• Входные данные: если поверхность содержит входные данные, отслеживает особенности входного окна.

• Композиция: отслеживает тип композиции и видимую область.

• Метаданные: отслеживает дополнительные метаданные поверхности, включая внеэкранные слои.

• HWC: отслеживает дополнительные неструктурированные метаданные аппаратного композитора.

• Трассировка буферов: настраивает SurfaceFlinger на отслеживание всех изменений буфера на поверхности. По умолчанию SurfaceFlinger отслеживает новое состояние только при изменении геометрии.

• Виртуальные дисплеи: Включает в трассировку слои виртуального дисплея.

Менеджер окон

• Размер буфера: регулирует размер кольцевого буфера в памяти для трассировки WindowManager. Буфер большего размера позволяет собирать больше данных, но увеличивает использование памяти.

• Тип трассировки: определяет параметры частоты сбора состояний:

  • Кадр: В этом режиме WindowManager выводит одно состояние на кадр, гарантируя, что будут зафиксированы только допустимые состояния WindowManager. Этот режим обеспечивает минимальное снижение производительности.
  • транзакция: этот режим записывает состояние WindowManager при каждой фиксации транзакции. В одном кадре можно фиксировать несколько транзакций, что позволяет отлаживать промежуточные состояния WindowManager в течение кадра. Однако этот режим имеет более высокие накладные расходы на производительность по сравнению с кадровым режимом.

• Уровень трассировки: определяет уровень детализации трассировок WindowManager:

  • Подробный: включает все окна и информацию о конфигурации для каждого окна. Этот режим потребляет наибольшее количество памяти и производительности.
  • отладка: включает информацию обо всех окнах, но регистрирует только конфигурацию окна, если она содержит запрошенную конфигурацию переопределения.
  • Критический: включает ту же информацию, что и режим отладки, но только видимые окна. Этот режим потребляет меньше всего памяти и производительности.

Свалки

Чтобы сделать дамп состояния с помощью Winscope, в разделе «Собрать трассировки» на главной странице выберите вкладку «Дамп» , а затем щелкните «Скопировать состояние» :

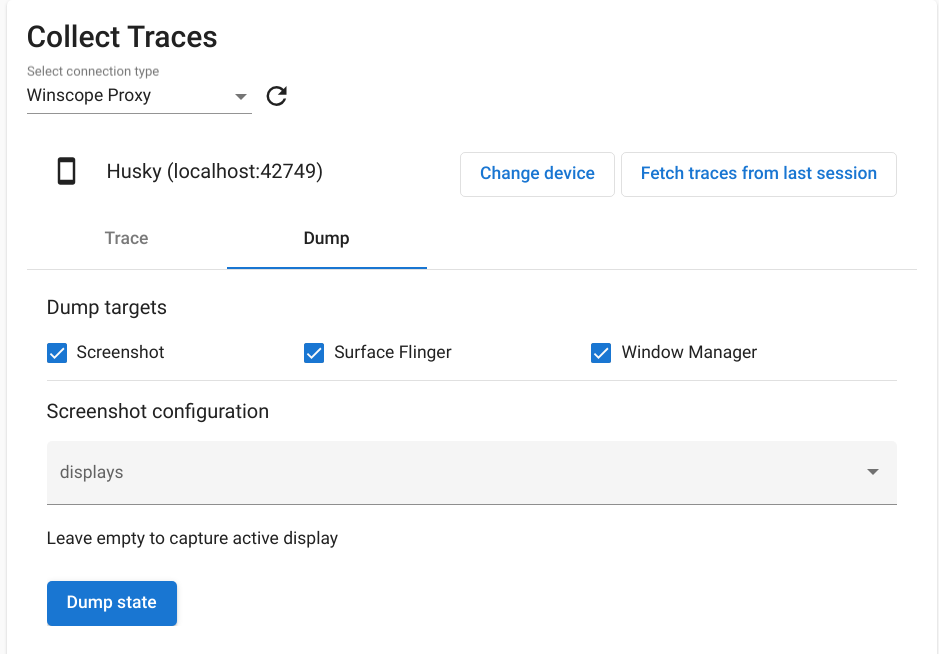

Рисунок 8. Состояние дампа в Winscope.

Конфигурация скриншота

Winscope позволяет делать снимки экрана нескольких дисплеев. Выберите дисплей в меню для создания скриншота. Если выбор не сделан, снимок экрана будет сделан для активного дисплея.
