systrace 是分析 Android 裝置效能的主要工具。不過，這其實是其他工具的包裝函式。這是 atrace 的主機端包裝函式，也是裝置端的可執行檔，可控制使用者空間追蹤並設定 ftrace，以及 Linux 核心中的主要追蹤機制。systrace 會使用 atrace 啟用追蹤功能，然後讀取 ftrace 緩衝區，並將所有內容包裝在獨立的 HTML 檢視器中。(雖然較新的核心支援 Linux 強化 Berkeley 封包篩選器 (eBPF)，但本頁內容與 3.18 核心 (無 eFPF) 相關，因為這是 Pixel 或 Pixel XL 使用的核心)。
systrace 由 Google Android 和 Google Chrome 團隊擁有，並以開放原始碼形式提供，是 Catapult 專案的一部分。除了 systrace 之外，Catapult 還包含其他實用公用程式。舉例來說，ftrace 的功能比 systrace 或 atrace 直接啟用的功能更多，且包含一些對偵錯效能問題至關重要的進階功能。(這些功能需要根存取權，且通常需要新的核心)。
執行 systrace
在 Pixel 或 Pixel XL 上偵錯抖動時，請先執行下列指令：
./systrace.py sched freq idle am wm gfx view sync binder_driver irq workq input -b 96000
結合 GPU 和螢幕管道活動所需的額外追蹤點，即可追蹤從使用者輸入內容到畫面上顯示影格的過程。將緩衝區大小設為較大的值，避免遺失事件 (因為如果緩衝區不夠大，部分 CPU 可能會在追蹤記錄中的某個時間點後不含任何事件)。
查看系統追蹤記錄時，請記住每個事件都是由 CPU 上的某個項目觸發。
由於 systrace 是以 ftrace 為基礎建構，而 ftrace 會在 CPU 上執行，因此 CPU 上的某個項目必須寫入 ftrace 緩衝區，記錄硬體變更。也就是說，如果您想瞭解顯示器圍欄為何變更狀態，可以查看轉換的確切時間點 CPU 執行的作業 (CPU 執行的作業會觸發記錄中的變更)。這個概念是使用 systrace 分析效能的基礎。
範例：工作框架
這個範例說明一般 UI 管道的系統追蹤記錄。如要跟著範例操作，請下載追蹤記錄的 ZIP 檔案 (其中也包含本節提及的其他追蹤記錄)，解壓縮檔案，然後在瀏覽器中開啟 systrace_tutorial.html 檔案。
對於 TouchLatency 等週期性工作負載，UI 管道會依序執行下列作業：
- SurfaceFlinger 中的 EventThread 會喚醒應用程式 UI 執行緒，表示該算繪新影格了。
- 應用程式會使用 CPU 和 GPU 資源，在 UI 執行緒、RenderThread 和 HWUI 工作中轉譯影格。這是 UI 所耗用的主要容量。
- 應用程式會使用繫結器將算繪的影格傳送至 SurfaceFlinger，然後 SurfaceFlinger 會進入休眠狀態。
- SurfaceFlinger 中的第二個 EventThread 會喚醒 SurfaceFlinger，以觸發組合和顯示輸出。如果 SurfaceFlinger 判斷沒有工作要執行，就會返回休眠狀態。
- SurfaceFlinger 會使用硬體合成器 (HWC)、硬體合成器 2 (HWC2) 或 GL 處理合成作業。HWC 和 HWC2 的組合速度較快且耗電量較低，但會受到晶片系統 (SoC) 的限制。這通常需要約 4 到 6 毫秒，但由於 Android 應用程式一律採用三緩衝區，因此可以與步驟 2 重疊。(雖然應用程式一律會使用三緩衝區，但 SurfaceFlinger 中可能只有一個待處理的影格，因此看起來與雙緩衝區相同)。
- SurfaceFlinger 會透過供應商驅動程式將最終輸出內容傳送至螢幕，然後返回休眠狀態，等待 EventThread 喚醒。
以下是從 15409 毫秒開始的影格序列範例：

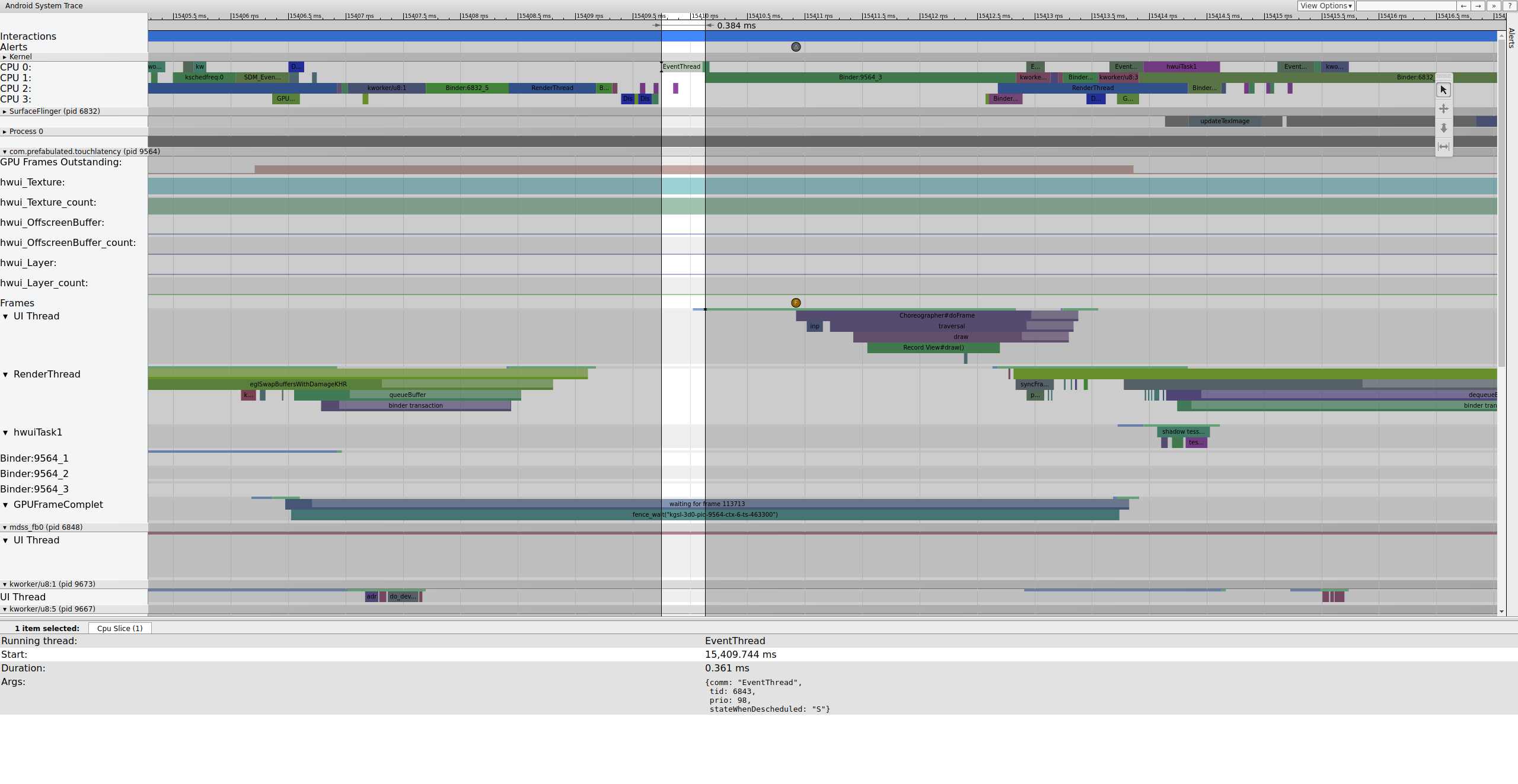

圖 1. 一般 UI 管道，EventThread 正在執行。
圖 1 是由一般影格包圍的一般影格，因此是瞭解 UI 管道運作方式的絕佳起點。TouchLatency 的 UI 執行緒列在不同時間會顯示不同顏色。長條代表執行緒的不同狀態：
- 灰色。睡覺。
- 藍色。可執行 (可以執行，但排程器尚未選取執行)。
- 綠色。正在執行 (排程器認為正在執行)。
- 紅色。不中斷睡眠 (通常是在核心中鎖定睡眠)。這可能表示 I/O 負載。對效能問題進行偵錯時，這非常實用。
- Orange。由於 I/O 負載，無法中斷睡眠。
如要查看不間斷睡眠的原因 (可從 sched_blocked_reason 追蹤點取得)，請選取紅色的不間斷睡眠區塊。
EventThread 執行時，TouchLatency 的 UI 執行緒會變成可執行狀態。如要查看喚醒裝置的原因，請按一下藍色部分。

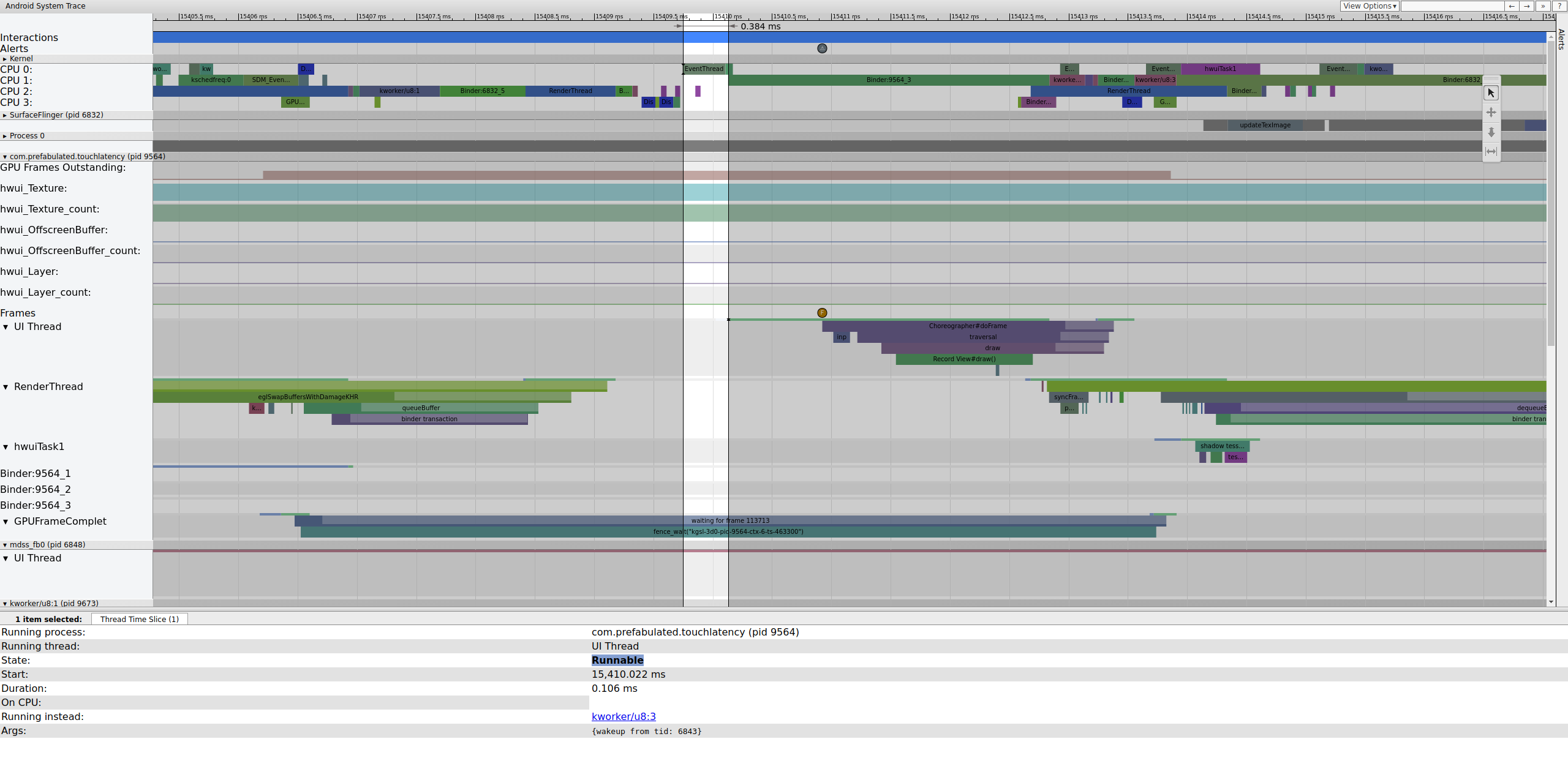

圖 2. TouchLatency 的 UI 執行緒。
圖 2 顯示 TouchLatency UI 執行緒是由 tid 6843 喚醒，這對應於 EventThread。UI 執行緒會喚醒、算繪影格，並將其排入佇列，供 SurfaceFlinger 使用。

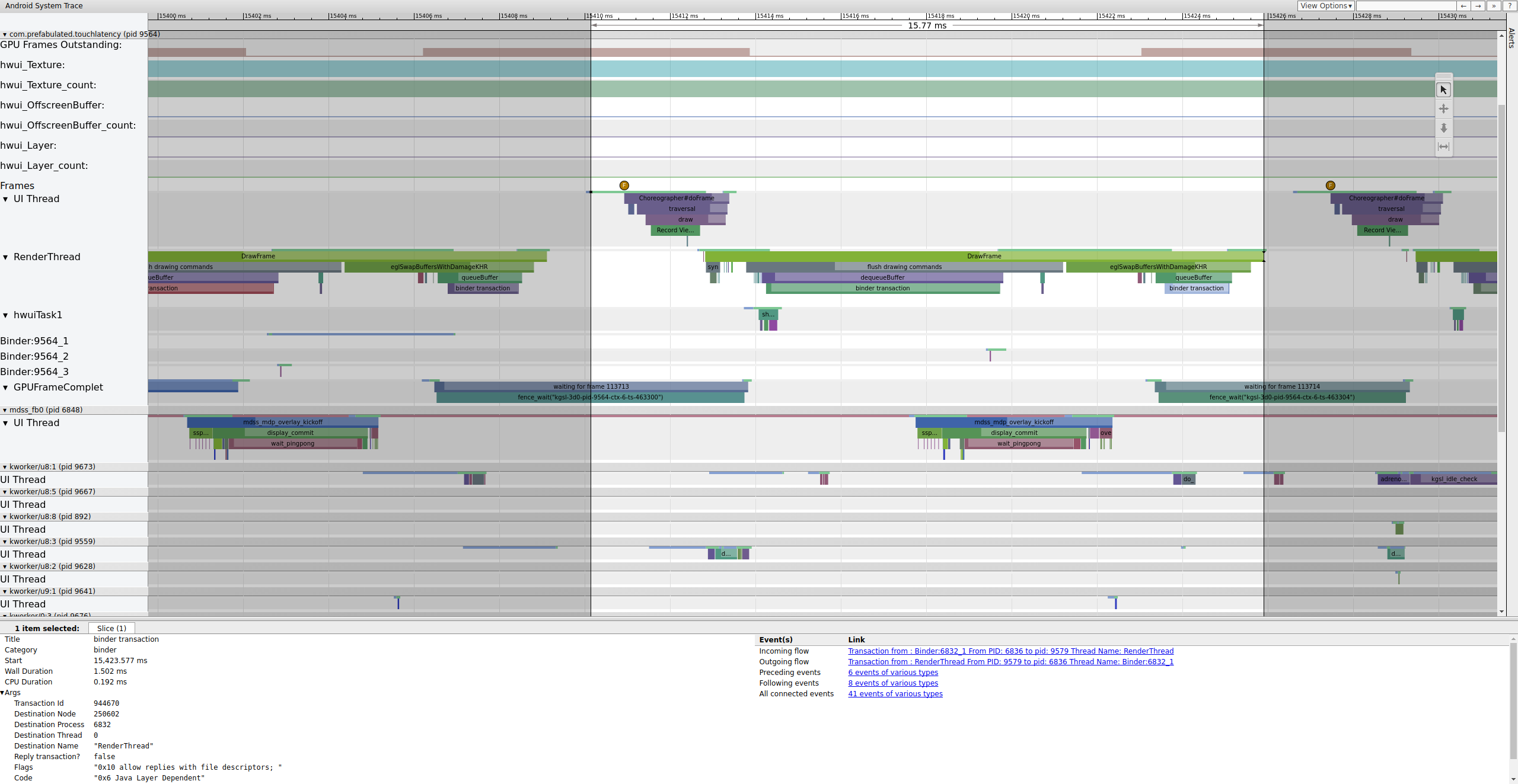

圖 3. UI 執行緒喚醒、算繪影格，並將其排入佇列，供 SurfaceFlinger 使用。
如果追蹤記錄中已啟用 binder_driver 標記，您可以選取繫結器交易，查看該交易涉及的所有程序資訊。

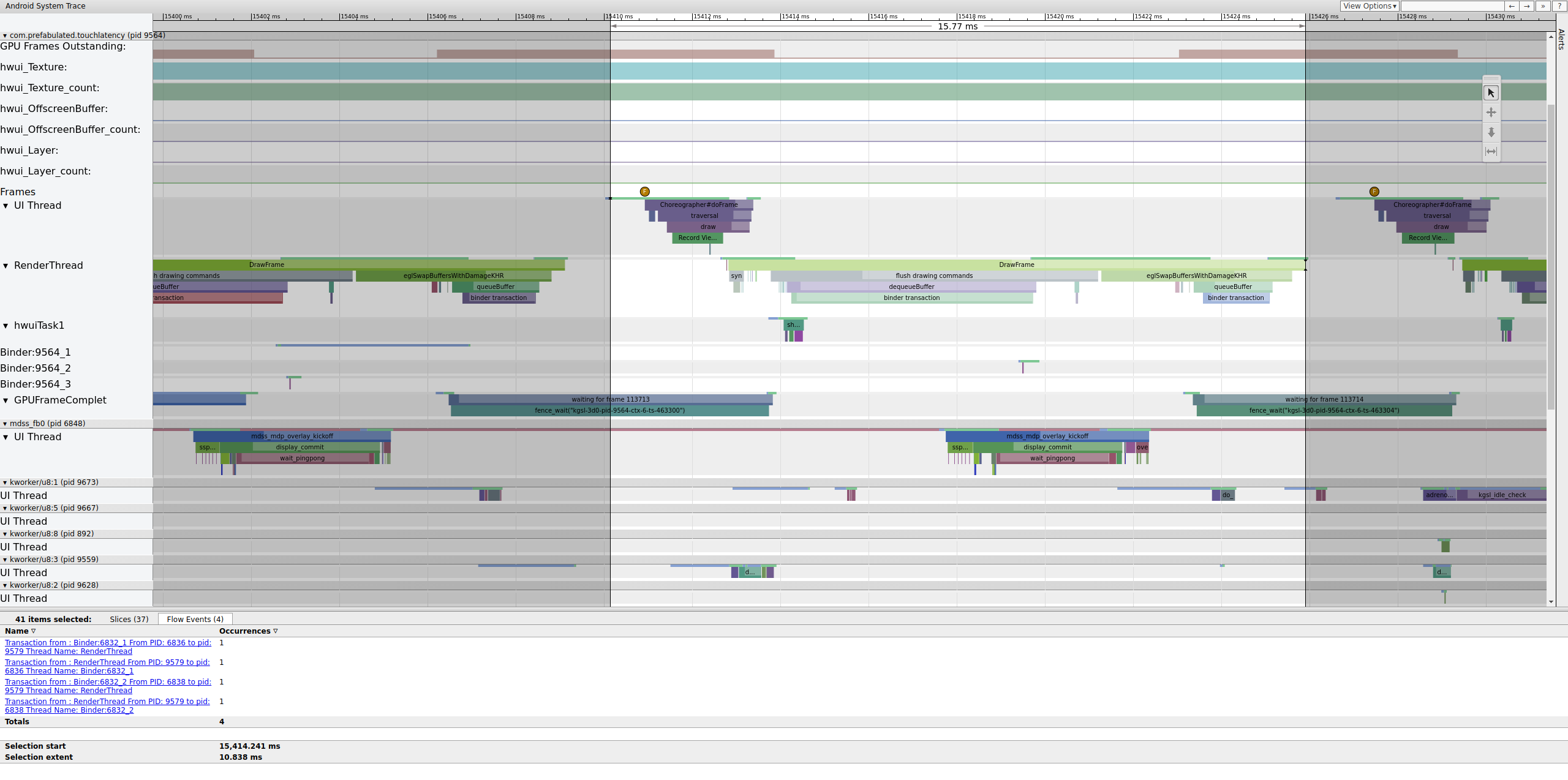

圖 4. 綁定交易。
圖 4 顯示，在 15,423.65 毫秒時，由於 tid 9579 (TouchLatency 的 RenderThread)，Binder:6832_1 在 SurfaceFlinger 中變成可執行狀態。您也可以在繫結器交易的兩側查看 queueBuffer。
在 SurfaceFlinger 端的 queueBuffer 期間，TouchLatency 的待處理影格數會從 1 增加到 2。

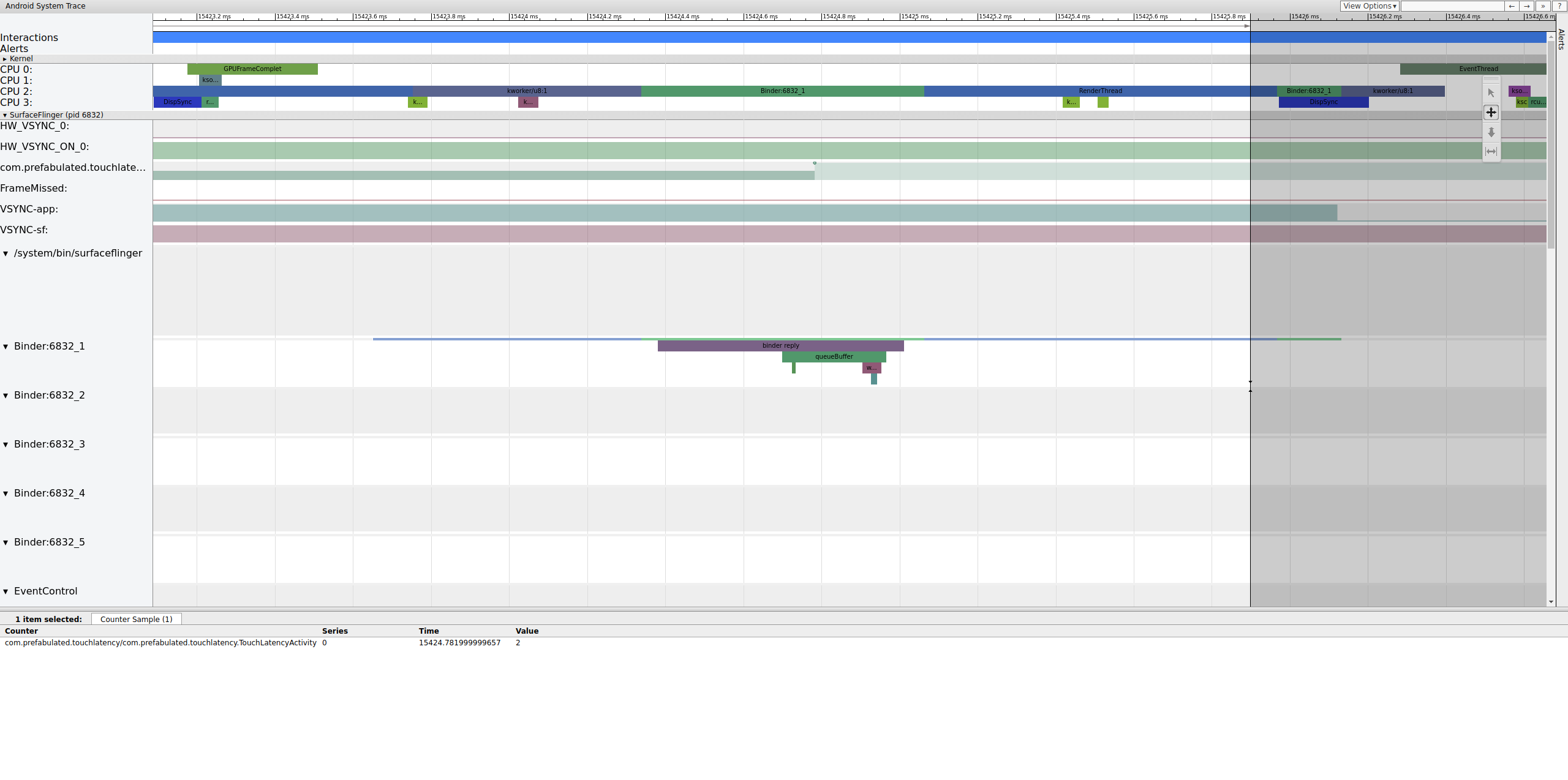

圖 5. 待處理的影格會從 1 變成 2。
圖 5 顯示三重緩衝，其中有兩個已完成的影格，而應用程式即將開始算繪第三個影格。這是因為我們已捨棄部分影格，因此應用程式會保留兩個待處理影格，而非一個，以盡量避免進一步捨棄影格。
不久後，SurfaceFlinger 的主執行緒會由第二個 EventThread 喚醒，因此可將較舊的待處理影格輸出至螢幕：

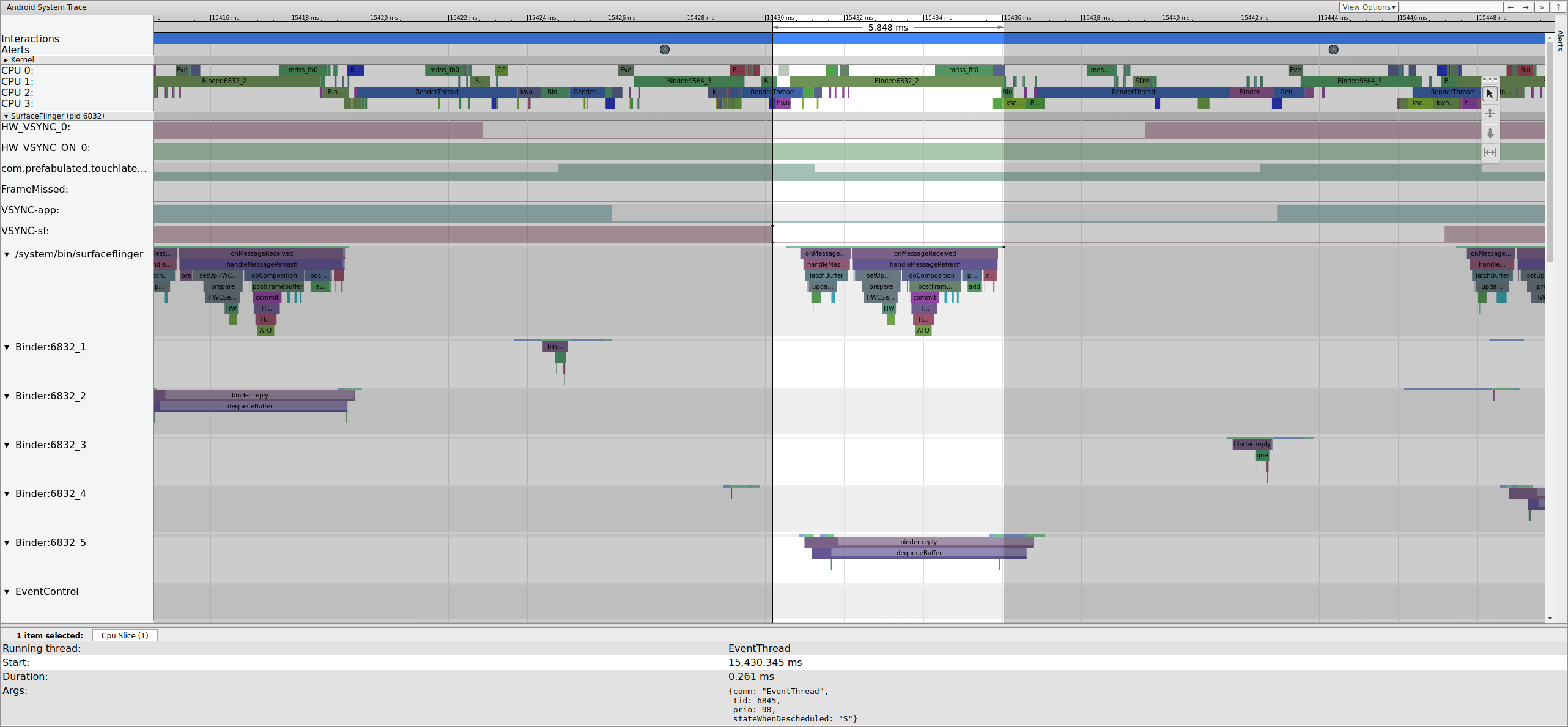

圖 6. 第二個 EventThread 會喚醒 SurfaceFlinger 的主執行緒。
SurfaceFlinger 會先鎖定較舊的待處理緩衝區，導致待處理緩衝區數量從 2 減少為 1：
圖 7. SurfaceFlinger 會先鎖定較舊的待處理緩衝區。
鎖定緩衝區後，SurfaceFlinger 會設定組合，並將最終影格提交至螢幕。(部分區段會啟用為mdss追蹤點的一部分，因此可能不會納入 SoC)。

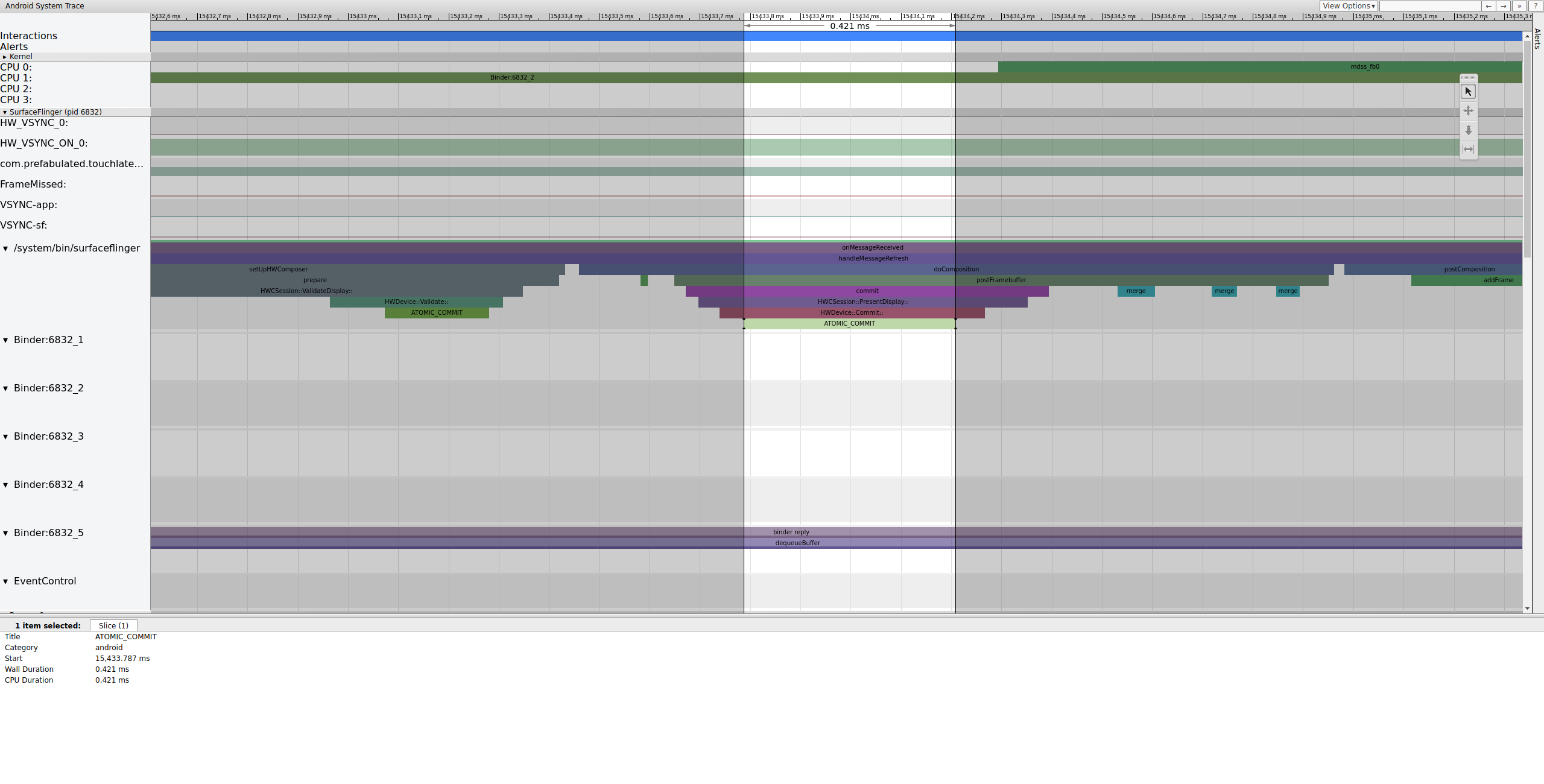

圖 8. SurfaceFlinger 會設定合成作業，並提交最終影格。
接著，mdss_fb0會在 CPU 0 上喚醒。mdss_fb0 是顯示管道的輸出核心執行緒，用於將轉譯的影格輸出至螢幕。請注意，mdss_fb0 是追蹤記錄中的獨立資料列 (向下捲動即可查看)：

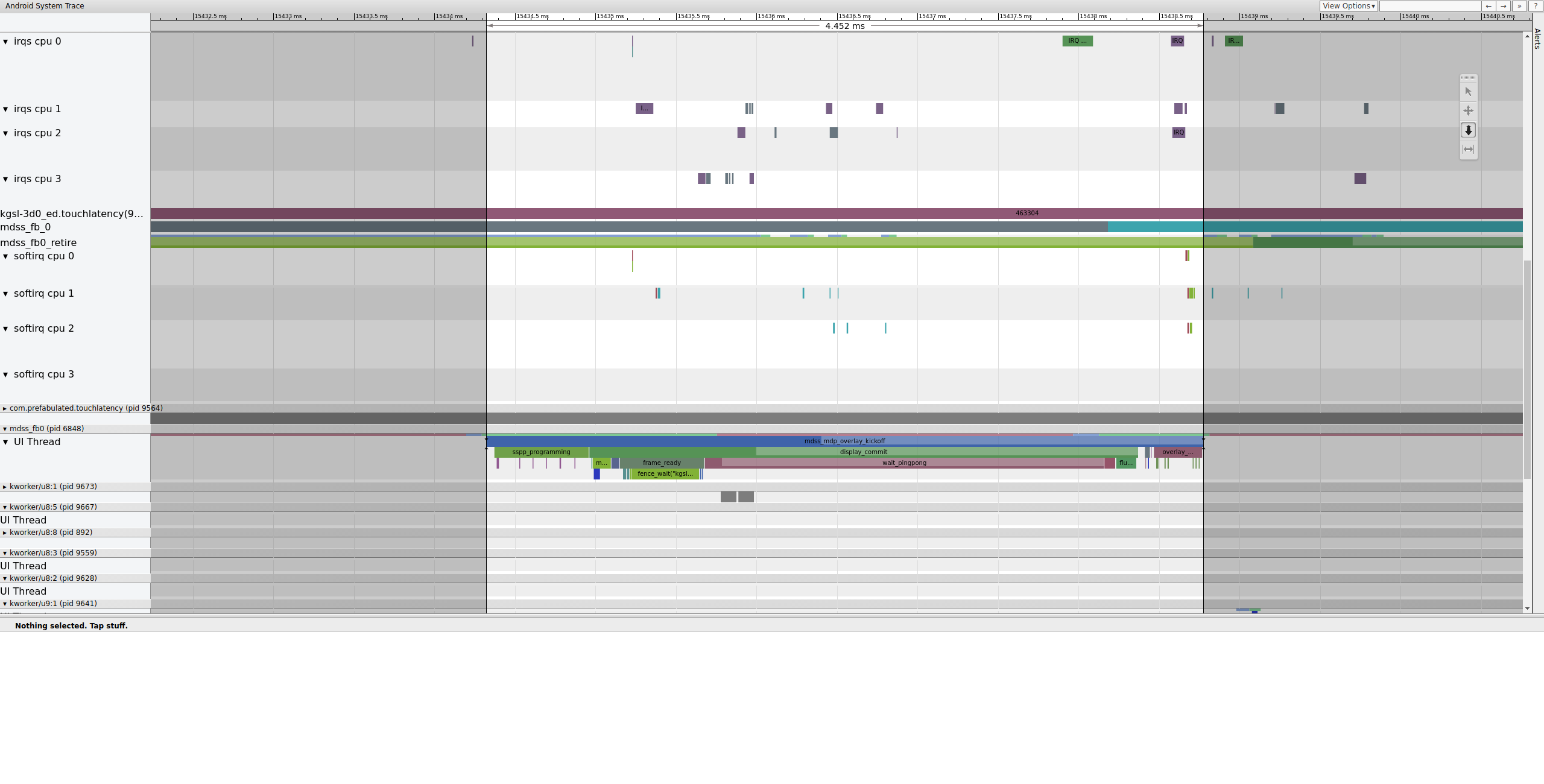

圖 9. mdss_fb0 會在 CPU 0 上喚醒。
mdss_fb0 會喚醒、短暫執行，然後進入不中斷睡眠，
接著再次喚醒。
範例：非工作影格
這個範例說明如何使用系統追蹤功能，偵錯 Pixel 或 Pixel XL 的抖動問題。如要跟著範例操作，請下載追蹤記錄的 ZIP 檔案 (其中包含本節提及的其他追蹤記錄)、解壓縮檔案，然後在瀏覽器中開啟 systrace_tutorial.html 檔案。
開啟系統追蹤記錄時，您會看到類似下圖的內容：

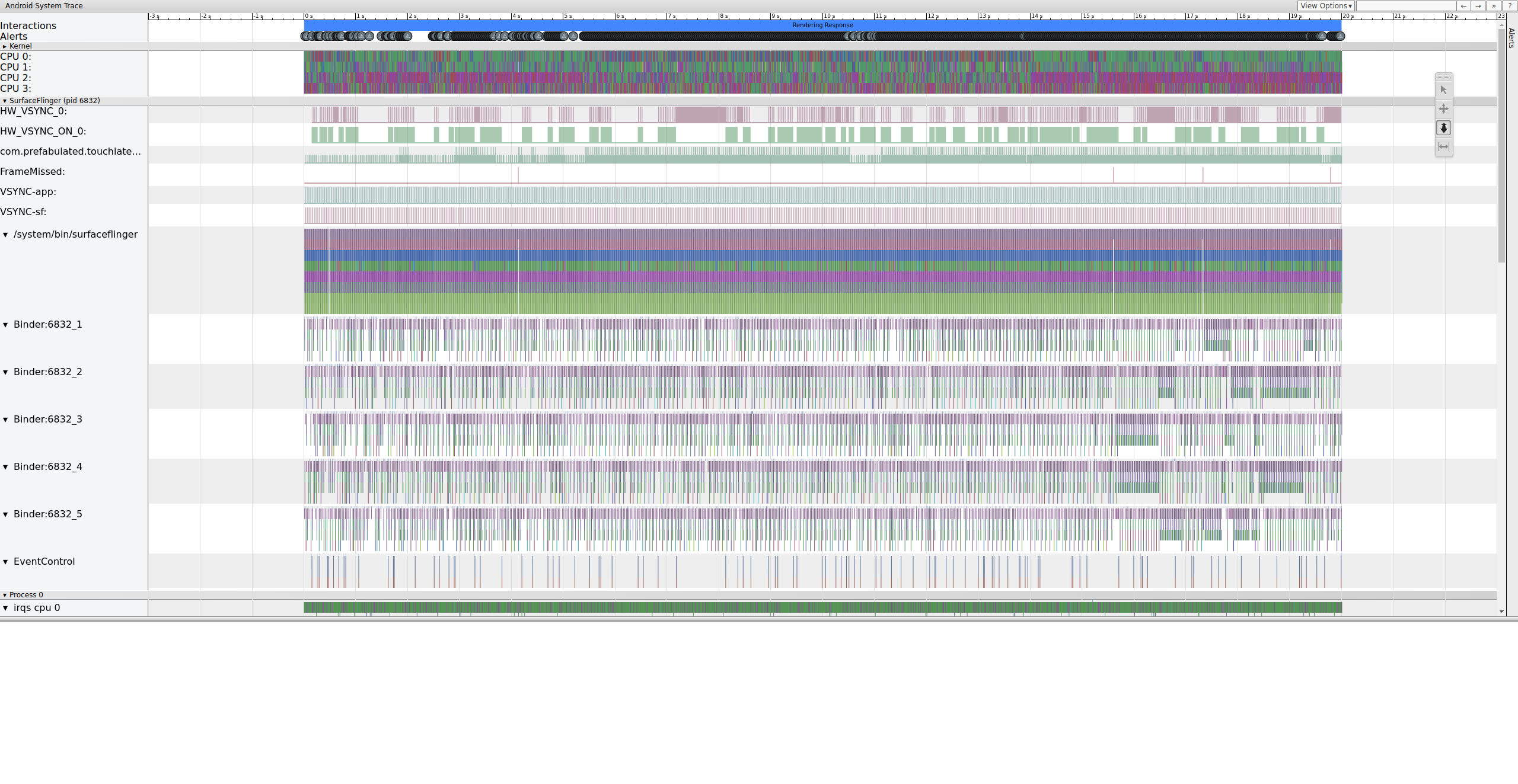

圖 10. 在 Pixel XL 上執行 TouchLatency，並啟用大多數選項。
在圖 10 中，大部分選項都已啟用，包括 mdss 和 kgsl 追蹤點。
如要尋找掉格，請查看 SurfaceFlinger 下方的 FrameMissed 列。
FrameMissed 是 HWC2 提供的一項生活品質改善功能。查看其他裝置的系統追蹤記錄時，如果裝置未使用 HWC2，可能不會顯示 FrameMissed 列。無論是哪種情況，FrameMissed 都與 SurfaceFlinger 缺少其中一個正常執行階段，以及應用程式在 VSync 的待處理緩衝區計數未變更 (com.prefabulated.touchlatency) 有關。

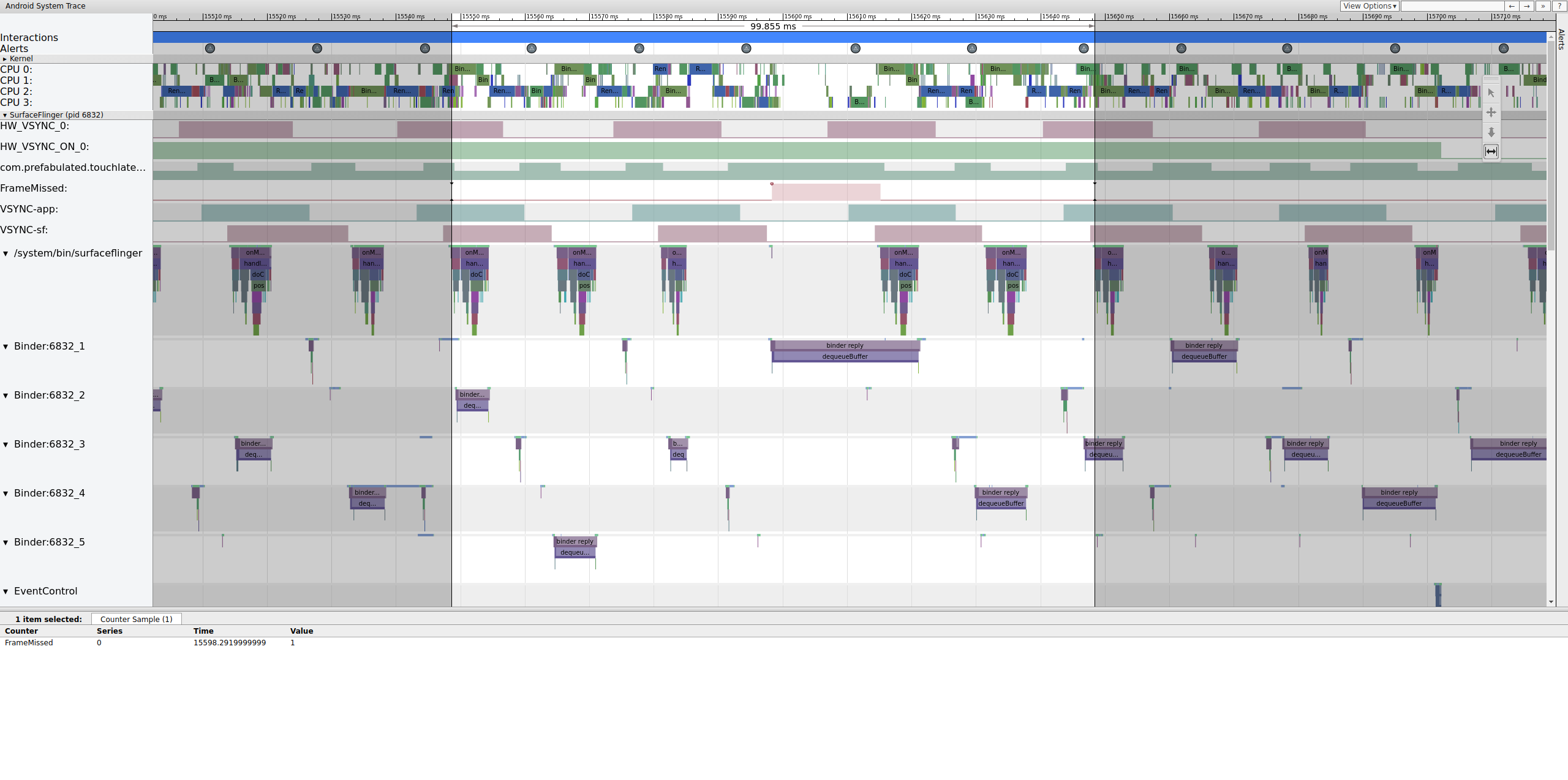

圖 11. FrameMissed 與 SurfaceFlinger 的關聯性。
圖 11 顯示在 15598.29 毫秒時錯過一個影格。SurfaceFlinger 在 VSync 間隔短暫喚醒，但未執行任何工作就返回休眠狀態，這表示 SurfaceFlinger 判斷不值得再次嘗試將影格傳送至螢幕。
如要瞭解這個影格的管道為何中斷，請先查看上方的運作中影格範例，瞭解正常的 UI 管道在系統追蹤記錄中的顯示方式。準備就緒後，返回錯過的影格，然後往回作業。請注意，SurfaceFlinger 會喚醒並立即進入休眠狀態。從 TouchLatency 查看待處理影格數量時，會發現有兩個影格 (這是判斷發生什麼情況的好線索)。

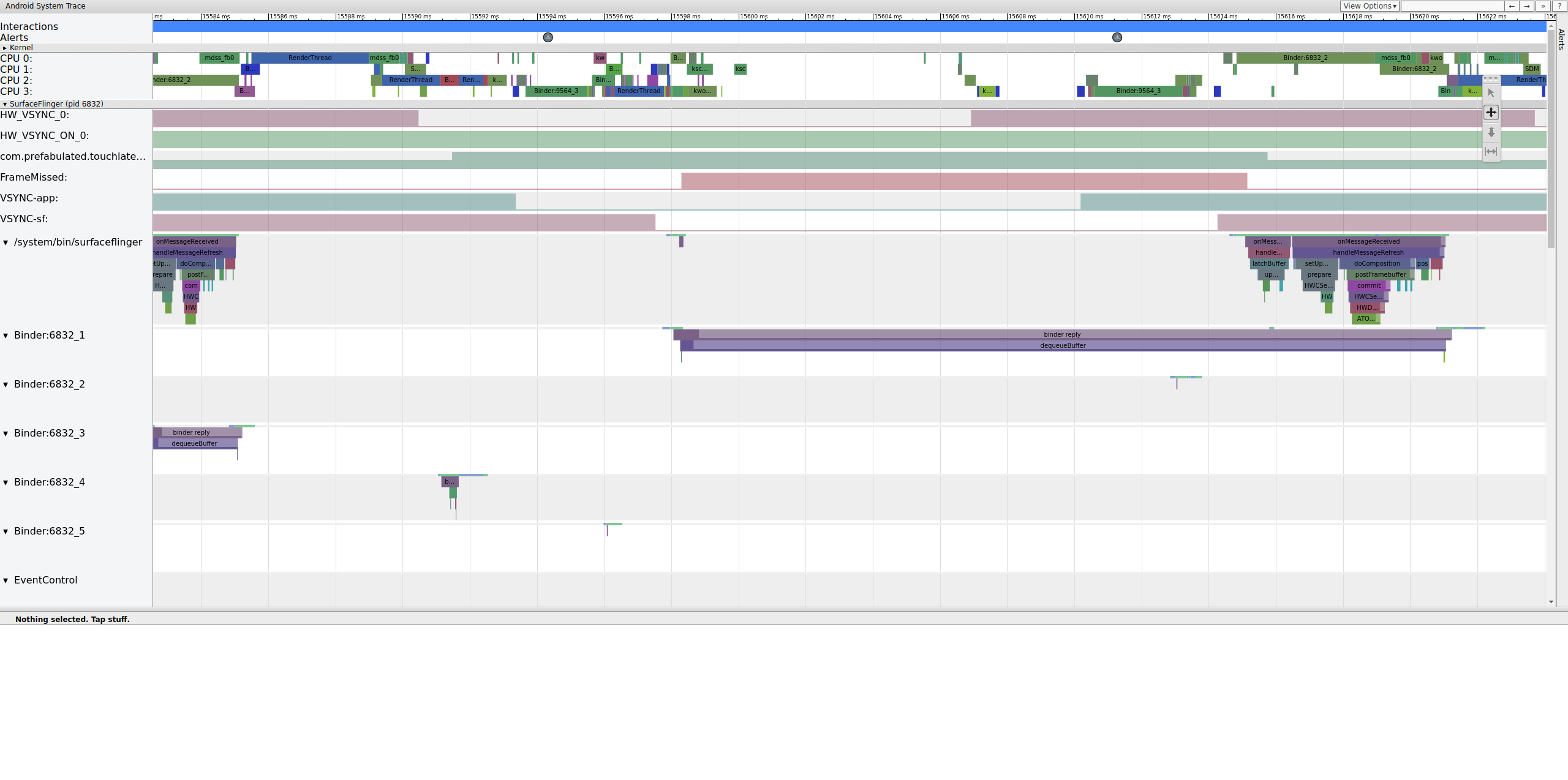

圖 12. SurfaceFlinger 會喚醒並立即進入休眠狀態。
由於 SurfaceFlinger 中有影格，因此這不是應用程式問題。此外，SurfaceFlinger 會在正確時間喚醒，因此這不是 SurfaceFlinger 的問題。如果 SurfaceFlinger 和應用程式看起來都正常，問題可能出在驅動程式。
由於已啟用 mdss 和 sync 追蹤點，您可以取得有關柵欄的資訊 (在顯示器驅動程式和 SurfaceFlinger 之間共用)，這些柵欄會控管影格提交至顯示器的時間。這些柵欄會列在 mdss_fb0_retire 下方，表示影格在螢幕上顯示的時間。這些柵欄會以 sync 追蹤記錄類別的一部分提供。SurfaceFlinger 中哪些柵欄對應特定事件，取決於您的 SOC 和驅動程式堆疊，因此請與 SOC 供應商合作，瞭解追蹤記錄中柵欄類別的意義。

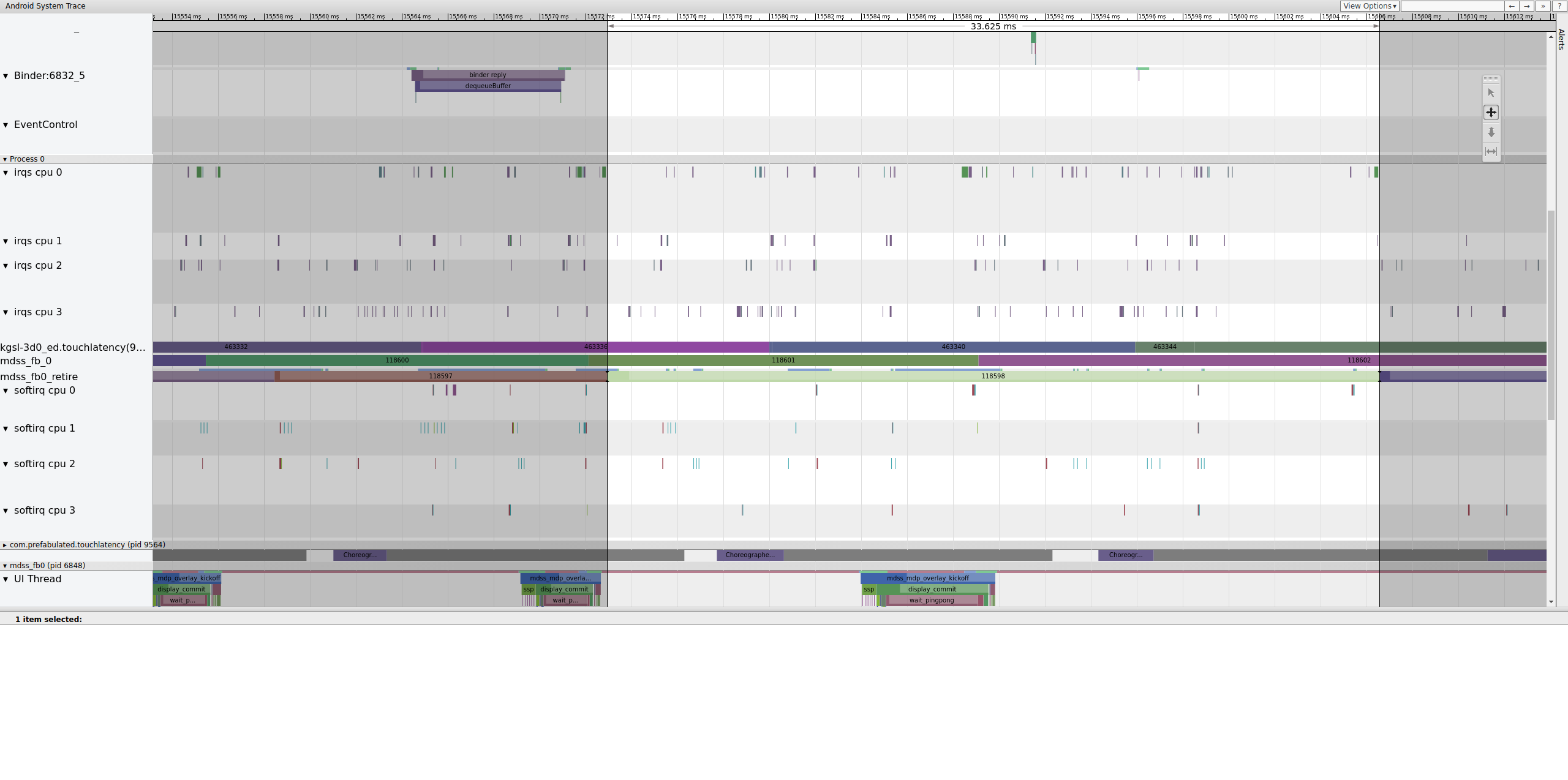

圖 13. mdss_fb0_retire 柵欄。
圖 13 顯示的影格為 33 毫秒，而非預期的 16.7 毫秒。在該切片的中途，該影格應該已替換為新的影格，但事實並非如此。查看前一格畫面，尋找任何內容。

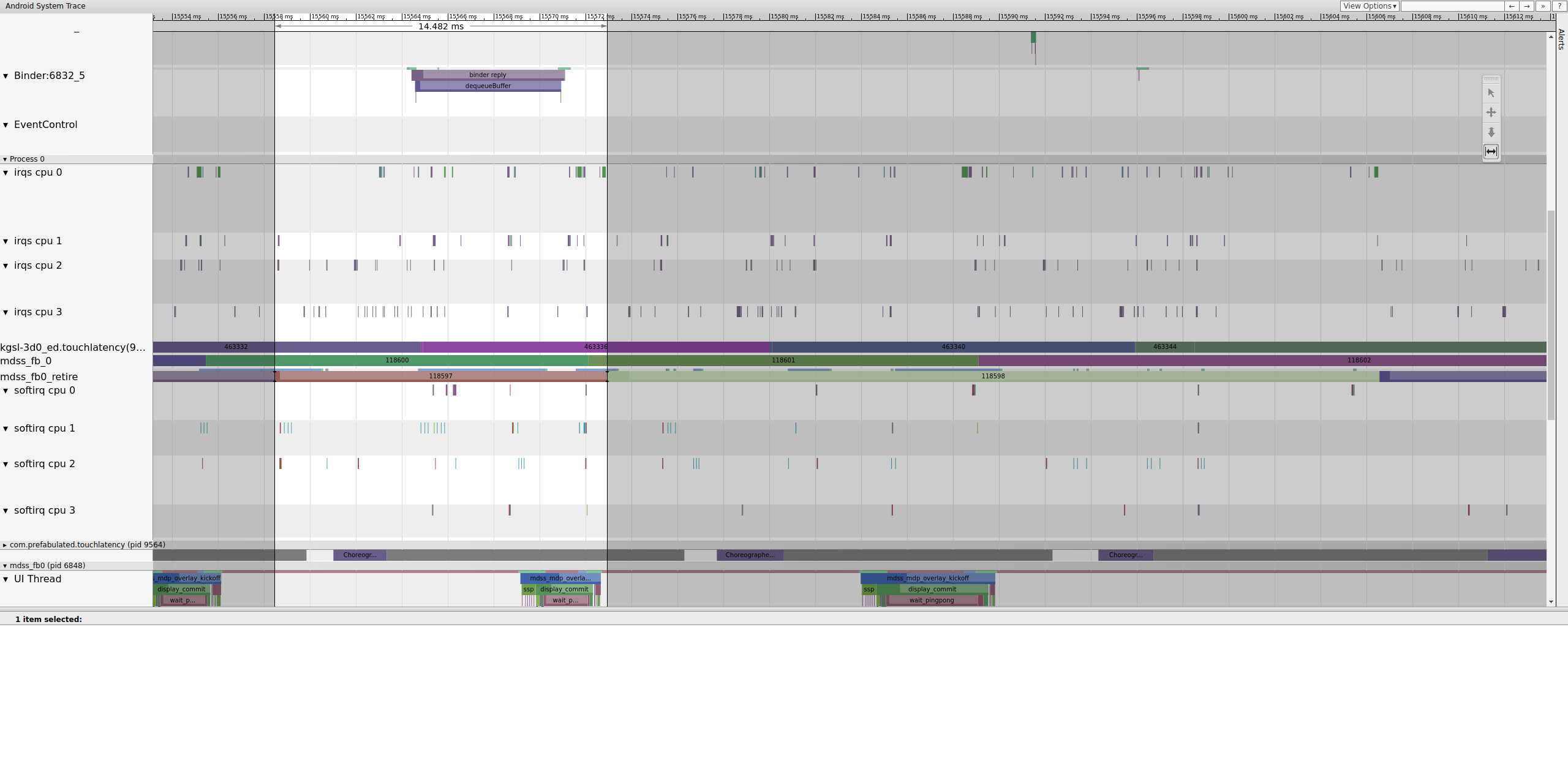

圖 14. 故障影格之前的影格。
圖 14 顯示 14.482 毫秒的影格。中斷的兩個影格片段為 33.6 毫秒，這大致是兩個影格的預期時間 (以 60 Hz 轉譯，每個影格 16.7 毫秒，兩者相近)。但 14.482 毫秒與 16.7 毫秒相差甚遠，表示顯示管道有問題。
調查圍籬的確切終點，判斷控制圍籬的項目：

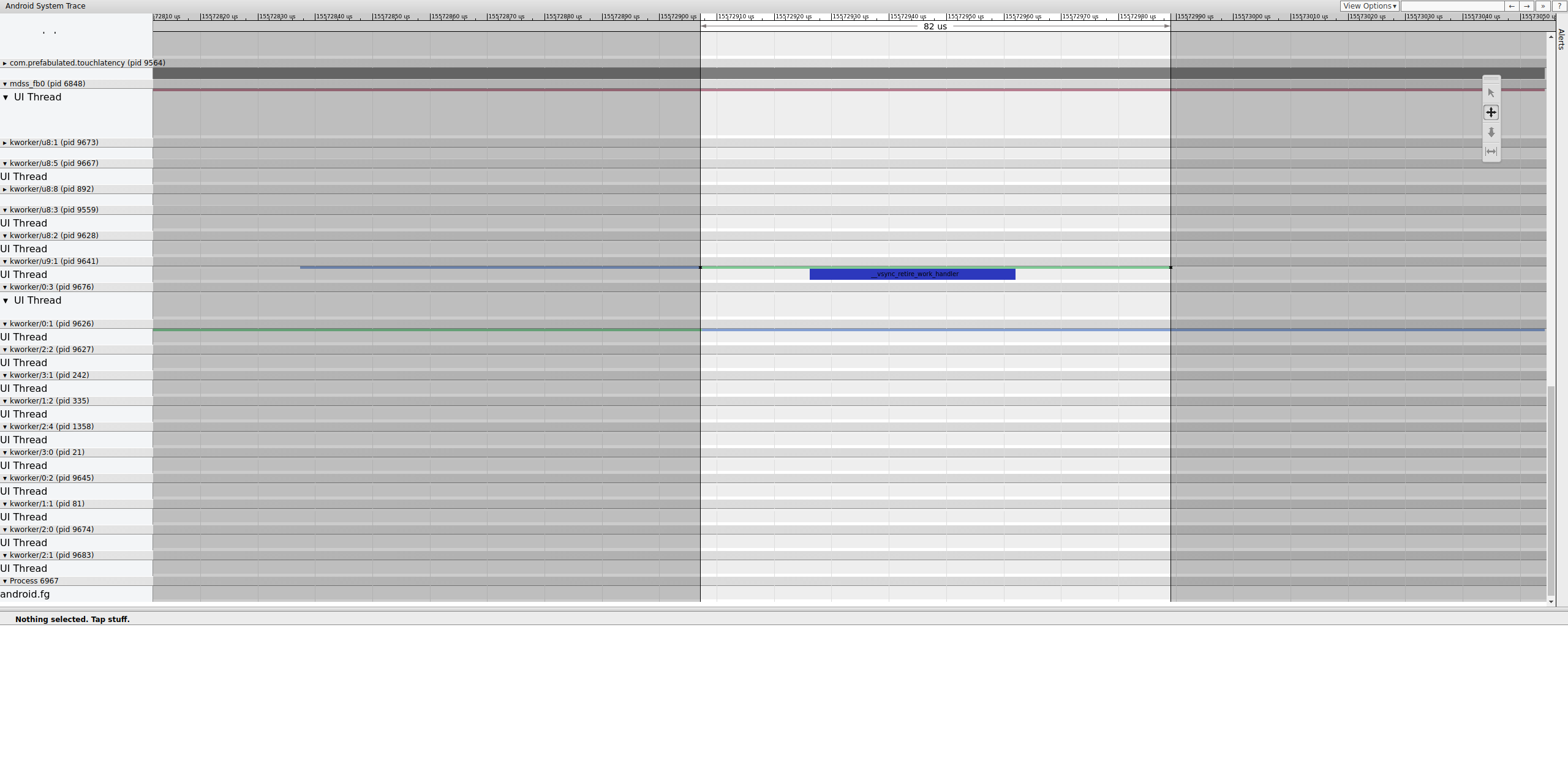

圖 15. 調查圍欄結尾。
工作佇列包含 __vsync_retire_work_handler，會在柵欄變更時執行。查看核心來源時，您會發現這是顯示器驅動程式的一部分。這項作業似乎位於顯示管道的關鍵路徑上，因此必須盡快執行。大約可執行 70 微秒 (排程延遲時間不長)，但這是工作佇列，可能無法準確排程。
檢查前一個影格，判斷是否造成延遲；有時抖動會隨著時間累積，最終導致錯過期限：

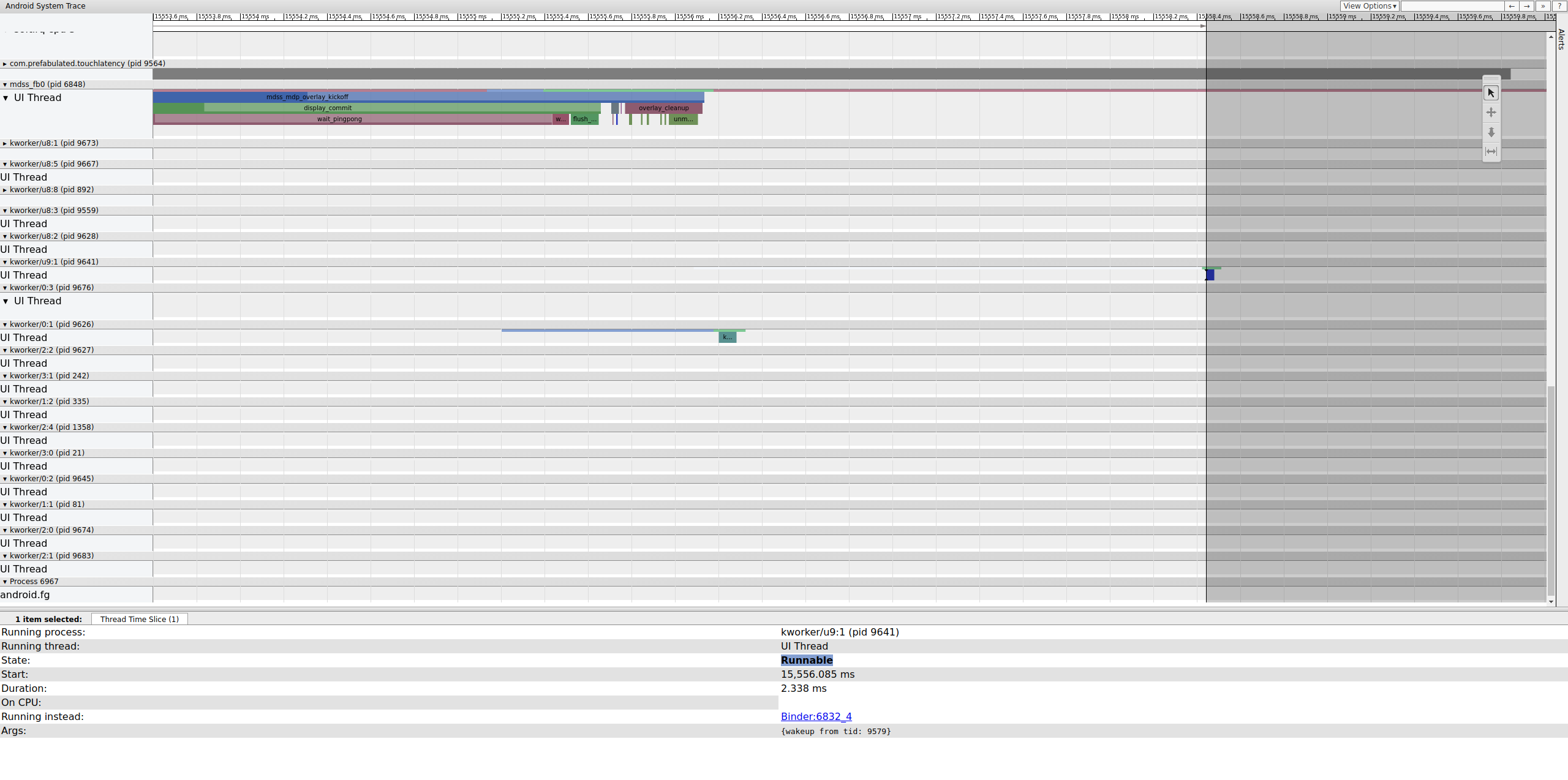

圖 16. 上一個畫面。
由於檢視器會在選取可執行的 kworker 行時將其變為白色，因此您看不到該行，但統計資料會說明情況：顯示管道重要路徑的一部分有 2.3 毫秒的排程器延遲，這很糟糕。請先將顯示管道重要路徑的這部分從工作佇列 (以 SCHED_OTHER CFS 執行緒的形式執行) 移至專屬 SCHED_FIFO kthread，修正延遲問題，再繼續操作。這項函式需要工作佇列無法提供 (也不打算提供) 的時間保證。
無法確定這是否為卡頓的原因。除了容易診斷的案例 (例如核心鎖定爭用導致顯示器重要執行緒休眠) 之外，追蹤記錄通常不會指出問題。這個抖動可能是導致影格遺失的原因。柵欄時間應為 16.7 毫秒，但在影格掉落前，柵欄時間完全不接近這個值。由於顯示管道緊密耦合，圍欄時間的抖動可能導致影格掉格。
在這個範例中，解決方案涉及將 __vsync_retire_work_handler 從工作佇列轉換為專屬 kthread。這可顯著改善抖動問題，並減少彈跳球測試中的 Jank。後續追蹤記錄會顯示接近 16.7 毫秒的柵欄時間。
