HAL 可測試性檢查

Android 9 供應商測試套件 (VTS) 支援 執行階段方法，使用裝置設定識別哪些 VTS 測試 不要為它指定裝置目標。

VTS 測試彈性

從 Android 8.0 開始，凡是採用 Android 8.0 以上版本。然而，並非所有 VTS 測試都適用於所有裝置 目標。例如：

  • 如果特定裝置不支援測試 HAL (例如 IR)，VTS 會 就不用針對該 HAL 測試裝置目標執行測試
  • 如果多部裝置共用相同的 SoC 和廠商映像檔， 不同的硬體功能，VTS 必須判斷測試與否 應該執行或略過。

VTS 測試類型

VTS 包含下列測試類型：

  • 法規遵循測試可確保架構之間的相容性 和廠商分區您必須在 搭載 Android 8.0 以上版本的裝置。
  • 違規測試可協助廠商改善產品 (效能/模糊等)這些測試是供應商可選的。

測試是否為合規性測試，取決於其所屬的計畫 。使用 VTS 方案視為法規遵循測試。

判斷支援的 HAL

VTS 可以使用下列檔案判斷裝置目標是否支援 特定 HAL：

  • /system/compatibility_matrix.xml。宣告 HAL 執行個體 系統所需的架構範例：
    <hal format="hidl" optional="true">
    <name>android.hardware.vibrator</name>
    <version>1.0-1</version>
    <interface>
       <name>IVibrator</name>
       <instance>default</instance>
    </interface>
</hal>
    • optional 屬性會指出 HAL 是否嚴格 系統所需的架構
    • 檔案可能包含同一個 HAL (名稱相同) 的多個項目 但版本和介面不同
    • 檔案中可以包含以下項目的多種 version 設定： 表示此架構可與不同版本搭配使用。
    • version1.0-1 表示架構能與 1.0 版，且不需要高於 1.1 的版本。
  • 裝置 manifest.xml。宣稱由 Pod 提供的 HAL 例項 供應商。範例：
    <hal format="hidl">
    <name>android.hardware.vibrator</name>
    <transport>hwbinder</transport>
    <version>1.2</version>
    <interface>
        <name>IVibrator</name>
       <instance>default</instance>
    </interface>
</hal>
    • 檔案可能包含同一個 HAL (名稱相同) 的多個項目 但版本和介面不同
    • 如果檔案僅包含單一 version 設定 一個項目，version1.2 表示廠商支援所有版本 從 1.0 到 1.2
  • lshal。裝置上的工具會顯示下列執行階段資訊： 透過 hwservicemanager 註冊的 HAL 服務。範例：
    android.hardware.vibrator@1.0::IVibrator/default

    lshal 也會顯示具有直通式的所有 HAL 實作 (也就是讓對應的 -impl.so 檔案 裝置)。範例：
    android.hardware.nfc@1.0::I*/* (/vendor/lib/hw/)
android.hardware.nfc@1.0::I*/* (/vendor/lib64/hw/)

合規性測試

對於合規性測試，VTS 會根據供應商資訊清單來判定 測試) 從裝置提供的所有 HAL 執行個體。決策流程：

可測試性檢查是否符合規定

圖 1. 可測試 VTS 法規遵循測試
，瞭解如何調查及移除這項存取權。

違規測試

對於違規測試，VTS 將根據供應商資訊清單， 使用 lshal 輸出內容來判斷及測試實驗性 HAL 在 manifest.xml 檔案中聲明著作權。決策流程：

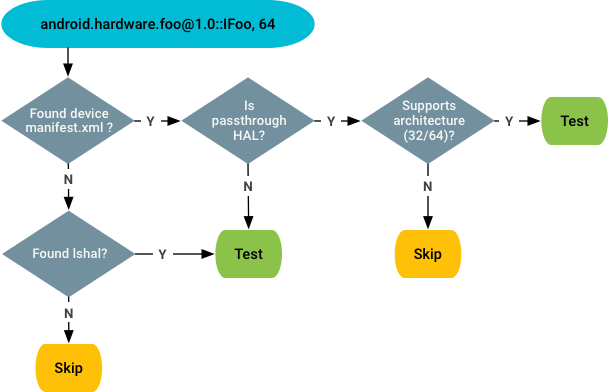

可測試性檢查是否違規

圖 2. 可測試性檢查是否符合 VTS 規定 測試
，瞭解如何調查及移除這項存取權。

找出供應商資訊清單

VTS 會在下列位置檢查供應商 manifest.xml 檔案 排列順序：

  1. /vendor/etc/vintf/manifest.xml + ODM 資訊清單 (如有相同的 HAL) 這兩個位置都已定義，ODM 資訊清單會覆寫 /vendor/etc/vintf/manifest.xml)
  2. /vendor/etc/vintf/manifest.xml
  3. ODM manifest.xml 檔案，該檔案是從以下位置載入： 以下順序：
    1. /odm/etc/vintf/manifest_$(ro.boot.product.hardware.sku).xml
    2. /odm/etc/vintf/manifest.xml
    3. /odm/etc/manifest_$(ro.boot.product.hardware.sku).xml
    4. /odm/etc/manifest.xml
    5. /vendor/manifest.xml

VTS 可測試性檢查工具

vts_testibility_checker 是封裝與 VTS 的二進位檔， 執行階段的 VTS 測試架構，以判斷特定 HAL 測試是否 可測試與否採用以下依據 libvintf 載入及剖析供應商資訊清單檔案，並實作決策流程 說明。

如何使用 vts_testability_check：

  • 法規遵循測試：
    vts_testability_check -c -b <bitness>  <hal@version>
  • 違規測試：
    vts_testability_check -b <bitness>  <hal@version>

vts_testability_check 的輸出內容使用下列 JSON 檔案 格式：

{testable: <True/False> Instances: <list of instance names of HAL service>}

判斷存取的 HAL

如要判斷 VTS 測試存取了哪些 HAL，請確保每項 HAL 測試都正常運作 採用 VtsHalHidlTargetTestEnvBase ，註冊在測試中存取的 HAL。VTS 測試 隨後可在預先處理測試時擷取已註冊的 HAL。

如需法規遵循測試，您也可以 /system/etc/vintf/manifest.xml。如果在這裡定義了 HAL，VTS 並進行測試(針對系統提供的 HAL 服務 (例如 graphics.composer/vr)，HAL 會在 /system/manifest.xml)。
