Pengujian multiperangkat

VTS mendukung pengujian yang memerlukan interaksi antara beberapa perangkat Android.

Arsitektur

VTS menggunakan framework TradeFed untuk mendapatkan dan meneruskan serial perangkat ke modul pengujian.

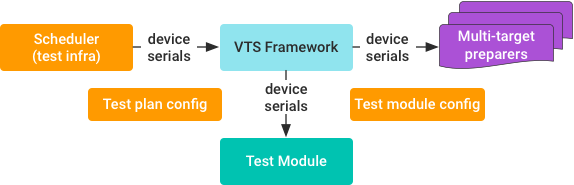

Gambar 1. Nomor seri perangkat yang lulus VTS.

Persyaratan perangkat, seperti jumlah perangkat dan jenis perangkat, ditentukan dalam konfigurasi rencana pengujian. Misalnya, Anda dapat menentukan rencana pengujian yang memerlukan dua perangkat Android dengan target build Sailfish.

Alokasi perangkat

Infrastruktur pengujian (biasanya penjadwal pengujian) mengalokasikan perangkat yang tersedia yang memenuhi persyaratan yang ditentukan dalam konfigurasi rencana pengujian ke framework VTS. Perangkat yang dialokasikan dicadangkan untuk rencana pengujian meskipun modul pengujian tidak menggunakannya. Biner agen VTS kemudian didorong dan dijalankan di semua perangkat yang dialokasikan (kecuali jika secara khusus diinstruksikan untuk tidak dijalankan). Hal ini memastikan bahwa koneksi TCP untuk perintah shell dan RPC HAL tersedia untuk semua perangkat dalam skrip pengujian.

Persiapan tes

Framework menjalankan penyiapan pengujian untuk semua perangkat yang menerima nomor serinya. Penyiapan target dapat dilakukan di satu atau beberapa perangkat:

  • Penyiapan target perangkat tunggal (contoh di VtsDeviceInfoCollector):
    • Dapat ditentukan hanya dalam konfigurasi rencana pengujian dengan daftar perangkat yang diperlukan (versi mendatang akan memungkinkan konfigurasi tingkat modul).
    • Menerima hanya satu serial perangkat.
    • Menjalankan tugas penyiapan dan pembersihan terhadap perangkat tertentu.
  • Penyiapan target multi-perangkat (contoh di VtsPythonVirtualenvPreparer):
    • Dapat ditentukan dalam konfigurasi rencana pengujian atau konfigurasi modul pengujian
    • Menerima semua serial perangkat
    • Jalankan tugas penyiapan dan pembersihan untuk setiap perangkat atau semua perangkat.

Modul pengujian

Modul pengujian mendapatkan daftar perangkat setelah penyiapan host/perangkat selesai dilakukan oleh penyiap pengujian. Satu modul pengujian Python sisi host berjalan untuk setiap modul pengujian multiperangkat. Perangkat Android yang dialokasikan dapat diakses dari modul pengujian Python sebagai daftar objek AndroidDevice:

devices = self.android_devices
device1 = devices[0]
device1_serial = device1.serial

Semua perangkat yang dialokasikan dicadangkan untuk rencana pengujian, meskipun modul pengujian dalam rencana hanya menggunakan satu perangkat.

Komunikasi perangkat selama pengujian

Pengujian multi-Android yang efektif melibatkan komunikasi antar-perangkat yang dialokasikan. Saat mengembangkan pengujian semacam itu, Anda harus menentukan cara membuat komunikasi antara perangkat yang dialokasikan. Bagian berikut memberikan tiga contoh komunikasi (namun, developer pengujian bebas mendesain model lain).

Jenis 1: Pengujian HAL sisi host

Pengujian HAL sisi host dapat menggunakan driver HAL VTS yang dikirim ke perangkat secara default:

Gambar 2. Pengujian HAL sisi host.

Dalam skenario ini:

  • Logika pengujian dijalankan di host.
  • Skrip pengujian sisi host mengeluarkan panggilan RPC ke driver di setiap perangkat.
  • Sisi host mengoordinasikan interaksi perangkat.

Jenis 2: Pengujian berbasis agen sisi host

Daripada menggunakan agen VTS di perangkat, pengujian sisi host juga dapat mengirim agennya sendiri (aplikasi atau biner) ke setiap perangkat:

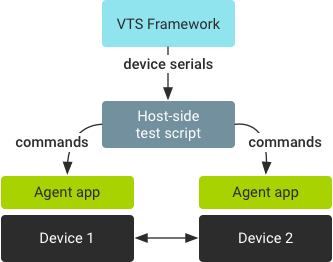

Gambar 3. Pengujian berbasis agen di sisi host.

Dalam skenario ini:

  • Logika pengujian dijalankan di host.
  • Aplikasi (atau biner) agen diinstal di setiap perangkat.
  • Skrip pengujian sisi host mengeluarkan perintah ke aplikasi di setiap perangkat.
  • Sisi host mengoordinasikan interaksi perangkat.

Misalnya, pengujian Next Billion User di repo VTS saat ini adalah pengujian multi-perangkat berbasis aplikasi di sisi host.

Jenis 3: Pengujian HIDL sisi target

Pengujian HIDL multiperangkat sisi target menempatkan semua logika pengujian pada biner pengujian sisi perangkat, yang mengharuskan pengujian menyinkronkan perangkat selama eksekusi pengujian:

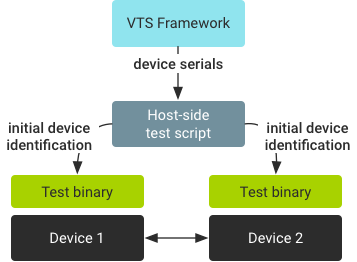

Gambar 4. Pengujian HIDL berbasis target.

Dalam skenario ini:

  • Logika pengujian dijalankan di perangkat.
  • Framework sisi host menyediakan identifikasi perangkat awal.
  • Biner pengujian sisi target memerlukan sinkronisasi:
    • Biner pengujian yang sama untuk semua perangkat.
    • Biner pengujian yang berbeda untuk setiap peran.

Contoh: Rencana pengujian multiperangkat

Contoh ini menentukan konfigurasi untuk dua perangkat:

  • Perangkat 1 mencakup penyedia build dan penyiap target VtsDeviceInfoCollector.
  • Perangkat 2 menyertakan penyiap FilePusher tambahan yang mengirim sekelompok file terkait yang didorong host ke perangkat.
<configuration description="VTS Codelab Plan">
  ...
<device name="device1">
<build_provider class="com.android.compatibility.common.tradefed.build.CompatibilityBuildProvider" />
<target_preparer class="com.android.tradefed.targetprep.VtsDeviceInfoCollector" />
</device>
<device name="device2" >
<build_provider class="com.android.compatibility.common.tradefed.build.CompatibilityBuildProvider" />
<target_preparer class="com.android.tradefed.targetprep.VtsDeviceInfoCollector" />
<target_preparer class="com.android.compatibility.common.tradefed.targetprep.VtsFilePusher">
<option name="push-group" value="HostDrivenTest.push" />
</target_preparer>
</device>
<option name="compatibility:include-filter" value="VtsCodelabHelloWorldMultiDeviceTest" />
</configuration>

Contoh: Skrip pengujian Python sisi host

Untuk mengetahui detail dan contoh tentang penyiap pengujian, lihat Penyiap pengujian. Untuk contoh multi-perangkat sisi host yang lengkap, lihat codelab hello_world_multi.

def setUpClass(self):
logging.info('number of device: %s', self.android_devices)
asserts.assertEqual(len(self.android_devices), 2, 'number of device is wrong.')
self.dut1 = self.android_devices[0]
self.dut2 = self.android_devices[1]
self.shell1 = self.dut1.shell
self.shell2 = self.dut2.shell

def testSerialNotEqual(self):
'''Checks serial number from two device not being equal.'''
command = 'getprop | grep ro.serial'
res1 = self.shell1.Execute(command)
res2 = self.shell2.Execute(command)

def getSerialFromShellOutput(output):
'''Get serial from getprop query'''
return output[const.STDOUT][0].strip().split(' ')[-1][1:-1]
serial1 = getSerialFromShellOutput(res1)
serial2 = getSerialFromShellOutput(res2)

logging.info('Serial number of device 1 shell output: %s', serial1)
logging.info('Serial number of device 2 shell output: %s', serial2)
asserts.assertNotEqual(serial1, serial2, 'serials from two devices should not be the same')
asserts.assertEqual(serial1, self.dut1.serial, 'serial got from device system property is different from allocated serial')
asserts.assertEqual(serial2, self.dut2.serial, 'serial got from device system property is different from allocated serial')
