เนมสเปซของ Linker

ตัวลิงก์แบบไดนามิกจะจัดการกับความท้าทาย 2 อย่างในการออกแบบ VNDK ของ Treble ดังนี้

  • ระบบจะโหลดไลบรารีที่ใช้ร่วมกันของ SP-HAL และทรัพยากร Dependency ของไลบรารีเหล่านั้น ซึ่งรวมถึงไลบรารี VNDK-SP ลงในกระบวนการของเฟรมเวิร์ก ควรมีกลไกบางอย่างเพื่อป้องกันความขัดแย้งของสัญลักษณ์
  • dlopen() และ android_dlopen_ext() อาจทำให้เกิดการอ้างอิงรันไทม์บางอย่างที่มองไม่เห็นในเวลาบิลด์ และอาจตรวจหาได้ยากโดยใช้การวิเคราะห์แบบคงที่

คุณสามารถแก้ไขความท้าทายทั้ง 2 อย่างนี้ได้ด้วยกลไกเนมสเปซของ Linker กลไกนี้ให้บริการโดยโปรแกรมลิงก์แบบไดนามิก ซึ่งจะแยกไลบรารีที่ใช้ร่วมกันในเนมสเปซของลิงเกอร์ที่แตกต่างกันได้ เพื่อให้ไลบรารีที่มีชื่อไลบรารีเดียวกันแต่มีสัญลักษณ์ต่างกันไม่ขัดแย้งกัน

ในทางกลับกัน กลไกเนมสเปซของลิงเกอร์มีความยืดหยุ่น เพื่อให้ลิงเกอร์เนมสเปซส่งออกไลบรารีที่ใช้ร่วมกันบางรายการและใช้โดย ลิงเกอร์เนมสเปซอื่นได้ คลังที่ใช้ร่วมกันซึ่งส่งออกเหล่านี้สามารถกลายเป็น อินเทอร์เฟซการเขียนโปรแกรมแอปพลิเคชันที่เปิดให้โปรแกรมอื่นๆ ใช้ได้ ขณะเดียวกันก็ ซ่อนรายละเอียดการใช้งานไว้ภายในเนมสเปซของลิงเกอร์

เช่น /system/lib[64]/libcutils.so และ /system/lib[64]/vndk-sp-${VER}/libcutils.so เป็นไลบรารีที่แชร์ 2 รายการ โดยไลบรารีทั้ง 2 นี้อาจมีสัญลักษณ์ที่แตกต่างกัน โดยจะโหลดลงในเนมสเปซของ Linker ที่แตกต่างกันเพื่อให้โมดูลเฟรมเวิร์กขึ้นอยู่กับ /system/lib[64]/libcutils.so และไลบรารีที่ใช้ร่วมกันของ SP-HAL ขึ้นอยู่กับ /system/lib[64]/vndk-sp-${VER}/libcutils.so ได้

ในทางกลับกัน /system/lib[64]/libc.so เป็นตัวอย่างของ ไลบรารีสาธารณะที่ส่งออกจากเนมสเปซของ Linker และนำเข้าไปยัง เนมสเปซของ Linker หลายรายการ ระบบจะโหลดทรัพยากร Dependency ของ /system/lib[64]/libc.so เช่น libnetd_client.so ลงในเนมสเปซที่ /system/lib[64]/libc.so อยู่ เนมสเปซอื่นๆ จะไม่มีสิทธิ์เข้าถึงทรัพยากร Dependency เหล่านั้น กลไกนี้จะสรุปรายละเอียดการติดตั้งใช้งานในขณะที่แสดงอินเทอร์เฟซสาธารณะ

วิธีการทำงาน

โปรแกรมลิงก์แบบไดนามิกมีหน้าที่โหลดไลบรารีที่ใช้ร่วมกันซึ่งระบุไว้ ในรายการ DT_NEEDED หรือไลบรารีที่ใช้ร่วมกันซึ่งระบุไว้โดย อาร์กิวเมนต์ของ dlopen() หรือ android_dlopen_ext() ในทั้ง 2 กรณี ตัวลิงก์แบบไดนามิกจะค้นหาเนมสเปซของลิงก์เกอร์ที่ผู้เรียกอยู่ และพยายามโหลดการอ้างอิงลงในเนมสเปซของลิงก์เกอร์เดียวกัน หากตัวลิงก์แบบไดนามิกโหลดไลบรารีที่ใช้ร่วมกันลงในเนมสเปซของตัวลิงก์ที่ระบุไม่ได้ ก็จะขอไลบรารีที่ใช้ร่วมกันที่ส่งออกจากเนมสเปซของตัวลิงก์ที่ลิงก์

รูปแบบไฟล์การกำหนดค่า

รูปแบบไฟล์การกำหนดค่าจะอิงตามรูปแบบไฟล์ INI ไฟล์การกำหนดค่าทั่วไปมีลักษณะดังนี้

dir.system = /system/bin
dir.system = /system/xbin
dir.vendor = /vendor/bin

[system]
additional.namespaces = sphal,vndk

namespace.default.isolated = true
namespace.default.search.paths = /system/${LIB}
namespace.default.permitted.paths = /system/${LIB}/hw
namespace.default.asan.search.paths = /data/asan/system/${LIB}:/system/${LIB}
namespace.default.asan.permitted.paths = /data/asan/system/${LIB}/hw:/system/${LIB}/hw

namespace.sphal.isolated = true
namespace.sphal.visible = true
namespace.sphal.search.paths = /odm/${LIB}:/vendor/${LIB}
namespace.sphal.permitted.paths = /odm/${LIB}:/vendor/${LIB}
namespace.sphal.asan.search.paths  = /data/asan/odm/${LIB}:/odm/${LIB}
namespace.sphal.asan.search.paths += /data/asan/vendor/${LIB}:/vendor/${LIB}
namespace.sphal.asan.permitted.paths  = /data/asan/odm/${LIB}:/odm/${LIB}
namespace.sphal.asan.permitted.paths += /data/asan/vendor/${LIB}:/vendor/${LIB}
namespace.sphal.links = default,vndk
namespace.sphal.link.default.shared_libs = libc.so:libm.so
namespace.sphal.link.vndk.shared_libs = libbase.so:libcutils.so

namespace.vndk.isolated = true
namespace.vndk.search.paths = /system/${LIB}/vndk-sp-29
namespace.vndk.permitted.paths = /system/${LIB}/vndk-sp-29
namespace.vndk.links = default
namespace.vndk.link.default.shared_libs = libc.so:libm.so

[vendor]
namespace.default.isolated = false
namespace.default.search.paths = /vendor/${LIB}:/system/${LIB}

ไฟล์การกำหนดค่าประกอบด้วย

  • พร็อพเพอร์ตี้การแมปส่วนไดเรกทอรีหลายรายการที่จุดเริ่มต้นเพื่อให้ ตัวเชื่อมแบบไดนามิกเลือกส่วนที่มีประสิทธิภาพ
  • ส่วนการกำหนดค่าเนมสเปซของ Linker หลายส่วน
    • แต่ละส่วนจะมีเนมสเปซหลายรายการ (จุดยอดของกราฟ) และลิงก์สำรองหลายรายการ ระหว่างเนมสเปซ (ส่วนโค้งของกราฟ)
    • แต่ละเนมสเปซมีการแยก การค้นหาเส้นทาง เส้นทางที่อนุญาต และการตั้งค่าระดับการมองเห็นของตัวเอง

ตารางด้านล่างจะอธิบายความหมายของพร็อพเพอร์ตี้แต่ละรายการโดยละเอียด

พร็อพเพอร์ตี้การแมปส่วนไดเรกทอรี

พร็อพเพอร์ตี้ คำอธิบาย ตัวอย่าง

dir.name

เส้นทางไปยังไดเรกทอรีที่[name]ส่วน ใช้

แต่ละพร็อพเพอร์ตี้จะแมปไฟล์ที่เรียกใช้งานได้ภายใต้ไดเรกทอรีไปยังส่วนการกำหนดค่าเนมสเปซของ Linker อาจมีพร็อพเพอร์ตี้ 2 รายการ (หรือมากกว่า) ที่มี name เหมือนกัน แต่ชี้ไปยังไดเรกทอรีที่แตกต่างกัน

dir.system = /system/bin
dir.system = /system/xbin
dir.vendor = /vendor/bin

ซึ่งหมายความว่าการกำหนดค่าที่ระบุไว้ในส่วน [system] จะมีผลกับไฟล์ที่เรียกใช้ได้ซึ่งโหลดจาก /system/bin หรือ /system/xbin

การกำหนดค่าที่ระบุในส่วน [vendor] จะมีผล กับไฟล์ที่เรียกใช้งานได้ซึ่งโหลดจาก /vendor/bin

พร็อพเพอร์ตี้ความสัมพันธ์

พร็อพเพอร์ตี้ คำอธิบาย ตัวอย่าง
additional.namespaces

รายการเนมสเปซเพิ่มเติม (นอกเหนือจากเนมสเปซ default) สำหรับส่วนที่คั่นด้วยคอมมา

additional.namespaces = sphal,vndk

ซึ่งระบุว่ามีการกำหนดค่าเนมสเปซ 3 รายการ (default, sphal และ vndk) ในการกำหนดค่า [system]

namespace.name.links

รายการเนมสเปซสำรองที่คั่นด้วยคอมมา

หากไม่พบไลบรารีที่ใช้ร่วมกันในเนมสเปซปัจจุบัน ตัวลิงก์แบบไดนามิก จะพยายามโหลดไลบรารีที่ใช้ร่วมกันจากเนมสเปซสำรอง เนมสเปซที่ระบุที่จุดเริ่มต้นของรายการจะมีลำดับความสำคัญสูงกว่า

namespace.sphal.links = default,vndk

หากไลบรารีที่ใช้ร่วมกันหรือไฟล์ที่เรียกใช้งานได้ขอไลบรารีที่ใช้ร่วมกันซึ่ง โหลดลงในเนมสเปซ sphal ไม่ได้ ตัวลิงก์แบบไดนามิก จะพยายามโหลดไลบรารีที่ใช้ร่วมกันจากเนมสเปซ default

จากนั้นหากโหลดไลบรารีที่ใช้ร่วมกันจากเนมสเปซ default ไม่ได้ ตัวลิงก์แบบไดนามิกจะพยายามโหลดไลบรารีที่ใช้ร่วมกันจากเนมสเปซ vndk

สุดท้ายนี้ หากพยายามดำเนินการทุกอย่างแล้วแต่ไม่สำเร็จ ตัวลิงก์แบบไดนามิกจะแสดงข้อผิดพลาด
namespace.name.link.other.shared_libs

รายการไลบรารีที่ใช้ร่วมกันซึ่งคั่นด้วยเครื่องหมายโคลอนซึ่งสามารถค้นหาได้ใน otherเนมสเปซเมื่อไม่พบไลบรารีเหล่านั้นใน nameเนมสเปซ

ใช้พร็อพเพอร์ตี้นี้กับ namespace.name.link.other.allow_all_shared_libs ไม่ได้

namespace.sphal.link.default.shared_libs = libc.so:libm.so

ซึ่งหมายความว่าลิงก์สำรองจะยอมรับเฉพาะ libc.so หรือ libm.so เป็นชื่อไลบรารีที่ขอ ตัวลิงก์แบบไดนามิก จะละเว้นลิงก์สำรองจากเนมสเปซ sphal ไปยัง default หากชื่อไลบรารีที่ขอไม่ใช่ libc.so หรือ libm.so
namespace.name.link.other.allow_all_shared_libs

ค่าบูลีนที่ระบุว่าค้นหาไลบรารีที่แชร์ทั้งหมดได้ในเนมสเปซ other หรือไม่ เมื่อไม่พบไลบรารีเหล่านั้นในเนมสเปซ name

ใช้พร็อพเพอร์ตี้นี้กับ namespace.name.link.other.shared_libs ไม่ได้

namespace.vndk.link.sphal.allow_all_shared_libs = true

ซึ่งหมายความว่าชื่อไลบรารีทั้งหมดสามารถเดินผ่านลิงก์สำรอง จากเนมสเปซ vndk ไปยัง sphal

พร็อพเพอร์ตี้ของเนมสเปซ

พร็อพเพอร์ตี้ คำอธิบาย ตัวอย่าง
namespace.name.isolated

ค่าบูลีนที่ระบุว่าตัวลิงก์แบบไดนามิกควรตรวจสอบตำแหน่งของไลบรารีที่ใช้ร่วมกันหรือไม่

หาก isolated เป็น true จะโหลดได้เฉพาะไลบรารีที่ใช้ร่วมกัน ซึ่งอยู่ในไดเรกทอรี search.paths ใดไดเรกทอรีหนึ่ง (ไม่รวมไดเรกทอรีย่อย) หรืออยู่ใต้ไดเรกทอรี permitted.paths ใดไดเรกทอรีหนึ่ง (รวมไดเรกทอรีย่อย)

หาก isolated เป็น false (ค่าเริ่มต้น) ตัวลิงก์แบบไดนามิกจะไม่ตรวจสอบเส้นทางของไลบรารีที่ใช้ร่วมกัน

namespace.sphal.isolated = true

ซึ่งหมายความว่าเฉพาะไลบรารีที่แชร์ใน search.paths หรือภายใต้ permitted.paths เท่านั้นที่โหลดลงในเนมสเปซ sphal ได้
namespace.name.search.paths

รายการไดเรกทอรีที่คั่นด้วยโคลอนเพื่อค้นหาไลบรารีที่ใช้ร่วมกัน

ระบบจะเพิ่มไดเรกทอรีที่ระบุใน search.paths ไว้หน้าชื่อไลบรารีที่ขอ หากการเรียกฟังก์ชันไปยังรายการ dlopen() หรือ DT_NEEDED ไม่ได้ระบุเส้นทางแบบเต็ม ไดเรกทอรี ที่ระบุไว้ที่จุดเริ่มต้นของรายการจะมีลำดับความสำคัญสูงกว่า

เมื่อ isolated เป็น true ระบบจะโหลดไลบรารีที่แชร์ซึ่งอยู่ในไดเรกทอรี search.paths ใดไดเรกทอรีหนึ่ง (ไม่รวมไดเรกทอรีย่อย) ได้โดยไม่คำนึงถึงพร็อพเพอร์ตี้ permitted.paths

เช่น หาก search.paths คือ /system/${LIB} และ permitted.paths ว่างเปล่า /system/${LIB}/libc.so จะโหลดได้ แต่ /system/${LIB}/vndk/libutils.so จะโหลดไม่ได้

namespace.default.search.paths = /system/${LIB}

ซึ่งระบุว่าตัวลิงก์แบบไดนามิกจะค้นหา /system/${LIB} ไลบรารีที่ใช้ร่วมกัน
namespace.name.asan.search.paths

รายการไดเรกทอรีที่คั่นด้วยเครื่องหมายโคลอนเพื่อค้นหาไลบรารีที่ใช้ร่วมกันเมื่อเปิดใช้ AddressSanitizer (ASan)

ระบบจะไม่สนใจ namespace.name.search.paths เมื่อเปิดใช้ ASan

namespace.default.asan.search.paths = /data/asan/system/${LIB}:/system/${LIB}

ซึ่งหมายความว่าเมื่อเปิดใช้ ASan ตัวเชื่อมแบบไดนามิกจะค้นหา /data/asan/system/${LIB} ก่อน แล้วจึงค้นหา /system/${LIB}
namespace.name.permitted.paths

รายการไดเรกทอรี (รวมถึงไดเรกทอรีย่อย) ที่คั่นด้วยเครื่องหมายโคลอน ซึ่งตัวลิงก์แบบไดนามิกสามารถโหลดไลบรารีที่ใช้ร่วมกันได้ (นอกเหนือจาก search.paths) เมื่อ isolated เป็น true

นอกจากนี้ยังโหลดไลบรารีที่ใช้ร่วมกันซึ่งอยู่ในไดเรกทอรีย่อยของ permitted.paths ได้ด้วย เช่น หาก permitted.paths เป็น /system/${LIB} ระบบจะโหลดทั้ง /system/${LIB}/libc.so และ /system/${LIB}/vndk/libutils.so ได้

หาก isolated คือ false ระบบจะละเว้น permitted.paths และแสดงคำเตือน

namespace.default.permitted.paths = /system/${LIB}/hw

ซึ่งบ่งชี้ว่าสามารถโหลดไลบรารีที่แชร์ภายใต้ /system/${LIB}/hw ลงในเนมสเปซที่แยก default ได้

ตัวอย่างเช่น หากไม่มี permitted.paths libaudiohal.so จะโหลด /system/${LIB}/hw/audio.a2dp.default.so ลงในเนมสเปซ default ไม่ได้
namespace.name.asan.permitted.paths

รายการไดเรกทอรีที่คั่นด้วยเครื่องหมายโคลอนซึ่งตัวลิงก์แบบไดนามิกสามารถโหลด ไลบรารีที่ใช้ร่วมกันได้เมื่อเปิดใช้ ASan

ระบบจะไม่สนใจ namespace.name.permitted.paths เมื่อเปิดใช้ ASan

namespace.default.asan.permitted.paths = /data/asan/system/${LIB}/hw:/system/${LIB}/hw

ซึ่งหมายความว่าเมื่อเปิดใช้ ASan ระบบจะโหลดไลบรารีที่แชร์ภายใต้ /data/asan/system/${LIB}/hw หรือ /system/${LIB}/hw ไปยังเนมสเปซ default ที่แยกไว้ได้

namespace.name.visible

ค่าบูลีนที่ระบุว่าโปรแกรม (นอกเหนือจาก libc) สามารถรับแฮนเดิลเนมสเปซของ Linker ด้วย android_get_exported_namespace() และเปิดไลบรารีที่ใช้ร่วมกันใน เนมสเปซของ Linker ได้โดยการส่งแฮนเดิลไปยัง android_dlopen_ext() หรือไม่

หาก visible เป็น true android_get_exported_namespace() จะแสดงผลแฮนเดิลเสมอหาก มีเนมสเปซอยู่

หาก visible เป็น false (ค่าเริ่มต้น) android_get_exported_namespace() จะแสดงผล NULL เสมอ ไม่ว่าจะมีเนมสเปซหรือไม่ก็ตาม ระบบจะโหลดไลบรารีที่แชร์ ลงในเนมสเปซนี้ได้ก็ต่อเมื่อ (1) มีการขอจากเนมสเปซของ Linker อื่น ที่มีลิงก์สำรองไปยังเนมสเปซนี้ หรือ (2) มีการขอจากไลบรารีที่แชร์หรือไฟล์ที่เรียกใช้ได้อื่นๆ ในเนมสเปซนี้

namespace.sphal.visible = true

ซึ่งบ่งชี้ว่า android_get_exported_namespace("sphal") สามารถส่งคืนแฮนเดิลเนมสเปซของ Linker ที่ถูกต้องได้

การสร้างเนมสเปซของ Linker

ใน Android 11 การกำหนดค่า Linker จะสร้างขึ้นที่รันไทม์ภายใต้ /linkerconfig แทนการใช้ไฟล์ข้อความธรรมดาใน ${android-src}/system/core/rootdir/etc ระบบจะสร้างการกำหนดค่าในเวลาบูต ตามสภาพแวดล้อมรันไทม์ ซึ่งรวมถึงรายการต่อไปนี้

  • หากอุปกรณ์รองรับ VNDK
  • เวอร์ชัน VNDK เป้าหมายของพาร์ติชันของผู้ให้บริการ
  • เวอร์ชัน VNDK ของพาร์ติชันผลิตภัณฑ์
  • โมดูล APEX ที่ติดตั้ง

การกำหนดค่า Linker จะสร้างขึ้นโดยการแก้ปัญหาการอ้างอิงระหว่างเนมสเปซของ Linker ตัวอย่างเช่น หากมีการอัปเดตโมดูล APEX ที่รวมการอัปเดตการอ้างอิง ระบบจะสร้างการกำหนดค่า Linker ที่แสดงการเปลี่ยนแปลงเหล่านี้ ดูรายละเอียดเพิ่มเติมเกี่ยวกับการสร้างการกำหนดค่า Linker ได้ที่ ${android-src}/system/linkerconfig

การแยกเนมสเปซของ Linker

การกำหนดค่ามี 3 ประเภท ระบบจะสร้างการกำหนดค่าที่เกี่ยวข้องในเวลาบูต โดยขึ้นอยู่กับค่าของ PRODUCT_TREBLE_LINKER_NAMESPACES และ BOARD_VNDK_VERSION ใน BoardConfig.mk

PRODUCT_TREBLE_
LINKER_NAMESPACES		 BOARD_VNDK_
VERSION		 การกำหนดค่าที่เลือก ข้อกำหนด VTS
true current VNDK ต้องมีสำหรับอุปกรณ์ที่เปิดตัวด้วย Android 9 ขึ้นไป
ว่าง VNDK Lite ต้องระบุสำหรับอุปกรณ์ที่เปิดตัวพร้อม Android 8.x
false ว่าง Legacy สำหรับอุปกรณ์ที่ไม่ใช่ Treble

การกำหนดค่า VNDK Lite จะแยกไลบรารีที่ใช้ร่วมกันของ SP-HAL และ VNDK-SP ใน Android 8.0 ไฟล์นี้ต้องเป็นไฟล์การกำหนดค่าสำหรับลิงก์เกอร์แบบไดนามิกเมื่อ PRODUCT_TREBLE_LINKER_NAMESPACES เป็น true

การกำหนดค่า VNDK ยังแยกไลบรารีที่แชร์ SP-HAL และ VNDK-SP ด้วย นอกจากนี้ การกำหนดค่านี้ยังให้การแยกตัวลิงก์แบบไดนามิกอย่างเต็มรูปแบบ ซึ่งจะช่วยให้มั่นใจได้ว่าโมดูลในพาร์ติชันระบบจะไม่ขึ้นอยู่กับไลบรารีที่แชร์ในพาร์ติชันของผู้ให้บริการ และในทางกลับกัน

ใน Android 8.1 ขึ้นไป การกำหนดค่า VNDK เป็นการกำหนดค่าเริ่มต้น และขอแนะนำอย่างยิ่งให้เปิดใช้การแยกตัวลิงก์แบบไดนามิกอย่างเต็มรูปแบบโดยการตั้งค่า BOARD_VNDK_VERSION เป็น current

การกำหนดค่า VNDK

การกำหนดค่า VNDK จะแยกการอ้างอิงไลบรารีที่ใช้ร่วมกัน ระหว่างพาร์ติชันระบบและพาร์ติชันของผู้ให้บริการ เมื่อเทียบกับ การกำหนดค่าที่กล่าวถึงในส่วนย่อยก่อนหน้า ความแตกต่าง มีดังนี้

  • กระบวนการของเฟรมเวิร์ก

    • default, vndk, sphal และ rs จะได้รับการสร้างขึ้น
    • เนมสเปซทั้งหมดจะแยกออกจากกัน
    • ระบบจะโหลดไลบรารีที่ใช้ร่วมกันของระบบลงในเนมสเปซ default
    • ระบบจะโหลด SP-HAL ลงในเนมสเปซ sphal
    • ไลบรารีที่ใช้ร่วมกันของ VNDK-SP ที่โหลดลงในเนมสเปซ vndk

  • กระบวนการของผู้ให้บริการ

    • ระบบจะสร้างเนมสเปซ default, vndk และ system
    • default เนมสเปซจะแยกกัน
    • ระบบจะโหลดไลบรารีที่ใช้ร่วมกันของผู้ให้บริการลงในเนมสเปซ default
    • ระบบจะโหลดไลบรารีที่ใช้ร่วมกัน VNDK และ VNDK-SP ลงในเนมสเปซ vndk
    • ระบบจะโหลด LL-NDK และการขึ้นต่อกันลงในเนมสเปซ system

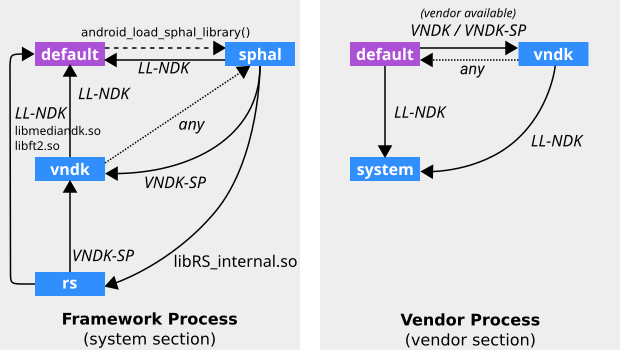

ความสัมพันธ์ระหว่างเนมสเปซของ Linker แสดงไว้ด้านล่าง

กราฟเนมสเปซของ Linker ที่อธิบายไว้ในการกำหนดค่า VNDK

รูปที่ 1 การแยกเนมสเปซของ Linker (การกำหนดค่า VNDK)

ในรูปภาพด้านบน LL-NDK และ VNDK-SP หมายถึงไลบรารีที่ใช้ร่วมกันต่อไปนี้

  • LL-NDK
    • libEGL.so
    • libGLESv1_CM.so
    • libGLESv2.so
    • libGLESv3.so
    • libandroid_net.so
    • libc.so
    • libdl.so
    • liblog.so
    • libm.so
    • libnativewindow.so
    • libneuralnetworks.so
    • libsync.so
    • libvndksupport.so
    • libvulkan.so
  • VNDK-SP
    • android.hardware.graphics.common@1.0.so
    • android.hardware.graphics.mapper@2.0.so
    • android.hardware.renderscript@1.0.so
    • android.hidl.memory@1.0.so
    • libRSCpuRef.so
    • libRSDriver.so
    • libRS_internal.so
    • libbase.so
    • libbcinfo.so
    • libc++.so
    • libcutils.so
    • libhardware.so
    • libhidlbase.so
    • libhidlmemory.so
    • libhidltransport.so
    • libhwbinder.so
    • libion.so
    • libutils.so
    • libz.so

ดูรายละเอียดเพิ่มเติมได้ใน /linkerconfig/ld.config.txt จากอุปกรณ์

การกำหนดค่า VNDK Lite

ตั้งแต่ Android 8.0 เป็นต้นมา ระบบจะกำหนดค่าลิงก์เกอร์แบบไดนามิกเพื่อแยกไลบรารีที่ใช้ร่วมกันของ SP-HAL และ VNDK-SP เพื่อไม่ให้สัญลักษณ์ของไลบรารีเหล่านั้นขัดแย้งกับไลบรารีที่ใช้ร่วมกันของเฟรมเวิร์กอื่นๆ ความสัมพันธ์ระหว่างเนมสเปซของ Linker แสดงอยู่ด้านล่าง

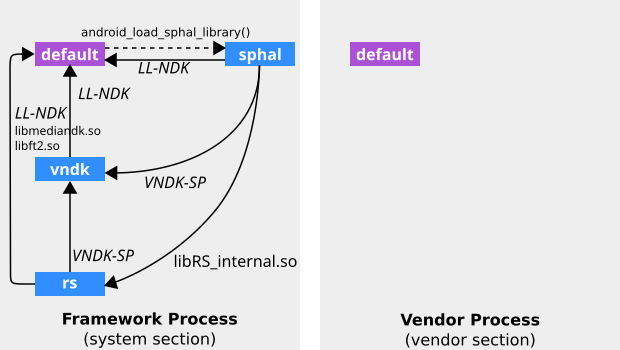

กราฟเนมสเปซ Linker ที่อธิบายไว้ในการกำหนดค่า VNDK Lite
รูปที่ 2 การแยกเนมสเปซของ Linker (การกำหนดค่า VNDK Lite)

LL-NDK และ VNDK-SP หมายถึงไลบรารีที่ใช้ร่วมกันต่อไปนี้

  • LL-NDK
    • libEGL.so
    • libGLESv1_CM.so
    • libGLESv2.so
    • libc.so
    • libdl.so
    • liblog.so
    • libm.so
    • libnativewindow.so
    • libstdc++.so (ไม่ได้อยู่ในการกำหนดค่า)
    • libsync.so
    • libvndksupport.so
    • libz.so (ย้ายไปที่ VNDK-SP ใน การกำหนดค่า)
  • VNDK-SP
    • android.hardware.graphics.common@1.0.so
    • android.hardware.graphics.mapper@2.0.so
    • android.hardware.renderscript@1.0.so
    • android.hidl.memory@1.0.so
    • libbase.so
    • libc++.so
    • libcutils.so
    • libhardware.so
    • libhidlbase.so
    • libhidlmemory.so
    • libhidltransport.so
    • libhwbinder.so
    • libion.so
    • libutils.so

ตารางด้านล่างแสดงการกำหนดค่าเนมสเปซสำหรับกระบวนการของเฟรมเวิร์ก ซึ่งเป็นข้อความที่คัดลอกจากส่วน [system] ในการกำหนดค่า VNDK Lite

เนมสเปซ พร็อพเพอร์ตี้ ค่านิยม
default search.paths /system/${LIB}
/odm/${LIB}
/vendor/${LIB}
/product/${LIB}
isolated false
sphal search.paths /odm/${LIB}
/vendor/${LIB}
permitted.paths /odm/${LIB}
/vendor/${LIB}
isolated true
visible true
links default,vndk,rs
link.default.shared_libs LL-NDK
link.vndk.shared_libs VNDK-SP
link.rs.shared_libs libRS_internal.so
vndk (สำหรับ VNDK-SP) search.paths /odm/${LIB}/vndk-sp
/vendor/${LIB}/vndk-sp
/system/${LIB}/vndk-sp-${VER}
permitted.paths /odm/${LIB}/hw
/odm/${LIB}/egl
/vendor/${LIB}/hw
/vendor/${LIB}/egl
/system/${LIB}/vndk-sp-${VER}/hw
isolated true
visible true
links default
link.default.shared_libs LL-NDK
rs (สำหรับ RenderScript) search.paths /odm/${LIB}/vndk-sp
/vendor/${LIB}/vndk-sp
/system/${LIB}/vndk-sp-${VER}
/odm/${LIB}
/vendor/${LIB}
permitted.paths /odm/${LIB}
/vendor/${LIB}
/data (สำหรับเคอร์เนล RS ที่คอมไพล์แล้ว)
isolated true
visible true
links default,vndk
link.default.shared_libs LL-NDK
libmediandk.so
libft2.so
link.vndk.shared_libs VNDK-SP

ตารางด้านล่างแสดงการกำหนดค่าเนมสเปซสำหรับกระบวนการของผู้ให้บริการ ซึ่งคัดลอกจากส่วน [vendor] ใน การกำหนดค่า VNDK Lite

เนมสเปซ พร็อพเพอร์ตี้ ค่านิยม
default search.paths /odm/${LIB}
/odm/${LIB}/vndk
/odm/${LIB}/vndk-sp
/vendor/${LIB}
/vendor/${LIB}/vndk
/vendor/${LIB}/vndk-sp
/system/${LIB}/vndk-${VER}
/system/${LIB}/vndk-sp-${VER}
/system/${LIB} (เลิกใช้งานแล้ว)
/product/${LIB} (เลิกใช้งานแล้ว)
isolated false

ดูรายละเอียดเพิ่มเติมได้ใน /linkerconfig/ld.config.txt จากอุปกรณ์

ประวัติเอกสาร

การเปลี่ยนแปลงใน Android 11

  • ใน Android 11 ระบบได้นำไฟล์ ld.config.*.txt แบบคงที่ออกจากโค้ดเบสแล้ว และ LinkerConfig จะสร้างไฟล์เหล่านี้ในรันไทม์แทน

การเปลี่ยนแปลงใน Android 9

  • ใน Android 9 มีการเพิ่มvndkเนมสเปซของ Linker ลงในกระบวนการของผู้ให้บริการ และแยกไลบรารีที่ใช้ร่วมกันของ VNDK ออกจากเนมสเปซของ Linker เริ่มต้น
  • แทนที่ PRODUCT_FULL_TREBLE ด้วย PRODUCT_TREBLE_LINKER_NAMESPACES ที่เฉพาะเจาะจงมากขึ้น
  • Android 9 เปลี่ยนชื่อไฟล์การกำหนดค่าลิงก์แบบไดนามิกต่อไปนี้
    Android 8.x Android 9 คำอธิบาย
    ld.config.txt.in ld.config.txt สำหรับอุปกรณ์ที่มีการแยกเนมสเปซของ Linker รันไทม์
    ld.config.txt ld.config.vndk_lite.txt สำหรับอุปกรณ์ที่มีการแยกเนมสเปซของโปรแกรมลิงก์ VNDK-SP
    ld.config.legacy.txt ld.config.legacy.txt สำหรับอุปกรณ์รุ่นเดิมที่ใช้ Android 7.x หรือต่ำกว่า
  • นำ android.hardware.graphics.allocator@2.0.so ออก
  • เพิ่มฉากกั้น product และ odm
