Trace-Suche

Sie können SQL verwenden, um bestimmte Status in Winscope Perfetto-Traces zu finden. Um Abfragen auszuführen und tabellarische Ergebnisse zu visualisieren, verwenden Sie den globalen Viewer Search in der Winscope-Benutzeroberfläche:

Abbildung 1: Viewer-Tab „Search“

Im Viewer Search können Sie benutzerdefinierte SQL-Abfragen für Perfetto-Traces schreiben und ausführen sowie auf aktuelle und gespeicherte Abfragen zugreifen. Winscope bietet spezielle SQL-Ansichten, die bei der Suche nach SurfaceFlinger-, Transaktions-, Übergangs- und ViewCapture-Traces helfen.

Verwenden Sie für alle Ansichten die folgenden Konventionen:

• Für die Spalten property und flat_property:

  • Eigenschaftsnamen werden in Snake Case geschrieben, z. B. visible_region von LayerProto.

  • Eine Punktnotation steht für verschachtelte Eigenschaften, z. B. visible_region.rect.

  • Wiederkehrende Felder in property werden durch eckige Klammern gekennzeichnet:

    In zwei Instanzen des wiederkehrenden Felds visible_region.rect wird das Feld top beispielsweise durch visible_region.rect[0].top und visible_region.rect[1].top dargestellt.

  • Wiederkehrende Felder in flat_property sind nicht unterscheidbar:

    In zwei Instanzen des wiederkehrenden Felds visible_region.rect wird das Feld top beispielsweise in beiden Instanzen durch visible_region.rect.top dargestellt.

• In value- und previous_value-Spalten werden boolesche Werte durch 0 (False) oder 1 (True) dargestellt.

Winscope erstellt diese Ansichten, indem Daten aus sitzungsspezifischen Tabellen mit der Perfetto-Tabelle args zusammengeführt werden. Sie können diese Tabellen direkt abfragen. In der Tabelle args entsprechen die Spalten key, flat_key und display_value den Ansichtsspalten property, flat_property und value.

args-Tabelle:

SurfaceFlinger-SQL-Ansichten

Für SurfaceFlinger-Protodaten werden die folgenden Formate verwendet:

• Die Ebenendaten haben das Format LayerProto.

• Die Daten des Hierarchie-Stammknotens haben das Format LayersSnapshotProto.

Um in Ebenendaten zu suchen, verwenden Sie die Ansicht sf_layer_search. Diese Ansicht enthält die folgenden Spalten:

Um nach Daten zu Hierarchie-Stammelementen zu suchen, verwenden Sie die Ansicht sf_hierarchy_root_search. Diese Ansicht enthält die folgenden Spalten:

Beispielabfragen

• Alle Frames finden, in denen die IME-Ebene gültige Bildschirmgrenzen hat:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Alle Frames finden, in denen sich die Taskbar-Ebene color.a (Alpha) ändert:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• Alle Frames finden, bei denen die untere Grenze von Wallpaper kleiner oder gleich 2.400 ist:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• Liste aller Eigenschaften für Displays mit einem gültigen Ebenen-Stack auflisten:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


Datentabellen

Die SurfaceFlinger-Ansichten werden mit den folgenden zugrunde liegenden Tabellen erstellt.

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

SQL-Ansicht „Transactions“

Die Proto-Transaktionsdaten haben das Format TransactionTraceEntry.

Um in Transaktions-Trace-Daten zu suchen, verwenden Sie die Ansicht transactions_search. Diese Ansicht enthält die folgenden Spalten:

Beispielabfragen

• Frame suchen, in dem eine Transaktion angewendet wurde, um die Position der Ebene X in -54.0 zu ändern:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• Frame suchen, in dem die ImeContainer-Ebene hinzugefügt wurde:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


Datentabellen

Die SQL-Ansicht „Transactions“ wird mit den folgenden zugrunde liegenden Tabellen erstellt.

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

Einzelne Transaktionen werden der args-Tabelle aus verschiedenen Proto-Nachrichtenformaten hinzugefügt, je nach Transaktionstyp:

• LAYER_ADDED: LayerCreationArgs Format
• LAYER_CHANGED: LayerState Format
• DISPLAY_ADDED: DisplayState Format
• DISPLAY_CHANGED: DisplayState Format
• LAYER_DESTROYED: Keine Argumente
• LAYER_HANDLE_DESTROYED: Keine Argumente
• DISPLAY_REMOVED: Keine Argumente
• NOOP: Keine Argumente

SQL-Ansicht für Übergänge

Die Proto-Daten für Übergänge werden im Format ShellTransition verwendet.

Verwenden Sie die Ansicht transitions_search, um nach Daten zu Übergängen zu suchen. Diese Ansicht enthält die folgenden Spalten:

Beispielabfragen

Eigenschaften von Übergängen finden, die vom DefaultMixedHandler verarbeitet werden:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

Datentabellen

Die Ansicht „Übergänge“ wird mit den folgenden zugrunde liegenden Tabellen erstellt.

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

SQL-Ansicht „ViewCapture“

Für die ViewCapture-Proto-Daten wird das Format View verwendet.

Verwenden Sie die Ansicht viewcapture_search, um nach Daten zu ViewCapture zu suchen. Diese Ansicht enthält die folgenden Spalten:

Beispielabfragen

Alle Status ermitteln, wenn sich SearchContainerView in y-Richtung bewegt:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

Datentabellen

Die Ansicht „Ansichtsaufzeichnung“ wird mit den folgenden zugrunde liegenden Tabellen erstellt.

android_viewcapture:

android_viewcapture_view:

ProtoLog-SQL-Tabelle

Die ProtoLog-Protodaten haben das Format ProtoLogMessage. Diese Ansicht enthält die folgenden Spalten:

Beispielabfragen

• Alle Protokolle mit einer Nachricht finden, die transition enthält:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• So finden Sie alle Logs, die gültige Transaktions-IDs enthalten:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


Abfragen ausführen

Sie können Suchanfragen über den Bereich GLOBALE SUCHE links im Suche-Viewer ausführen.

Wenn Sie zum ersten Mal mit dem Bereich GLOBALE SUCHE interagieren, wird die Trace-Suche initialisiert und Winscope erstellt die Hilfs-SQL-Ansichten. Das kann einige Sekunden dauern. Während der Trace-Suche wird die Zeitachse nicht angezeigt.

Geben Sie eine Suchanfrage in das Suchfeld ein und klicken Sie auf Suchanfrage ausführen oder drücken Sie die Eingabetaste, um die Suche auszuführen.

Wenn Sie fertig sind, wird die Ergebnistabelle im mittleren Bereich angezeigt. Ihre Suchanfrage wird unter dem Suchfeld angezeigt. Dort gibt es auch ein Feld, in dem Sie die Suchanfrage zwischen den Sitzungen speichern können.

Sie können auf gespeicherte Abfragen zugreifen, indem Sie im linken Bereich auf den Tab Gespeichert klicken. Auf kürzlich ausgeführte Abfragen greifen Sie über den Tab Letzte zu:

Abbildung 2: Im linken Bereich der Suchansicht

Ergebnisse

Alle Abfragen geben tabellarische Ergebnisse zurück, die in einer scrollbaren Ansicht mit interaktivem Verhalten angezeigt werden, ähnlich wie bei den logbasierten Trace-Viewern wie „Transactions“ und „ProtoLog“:

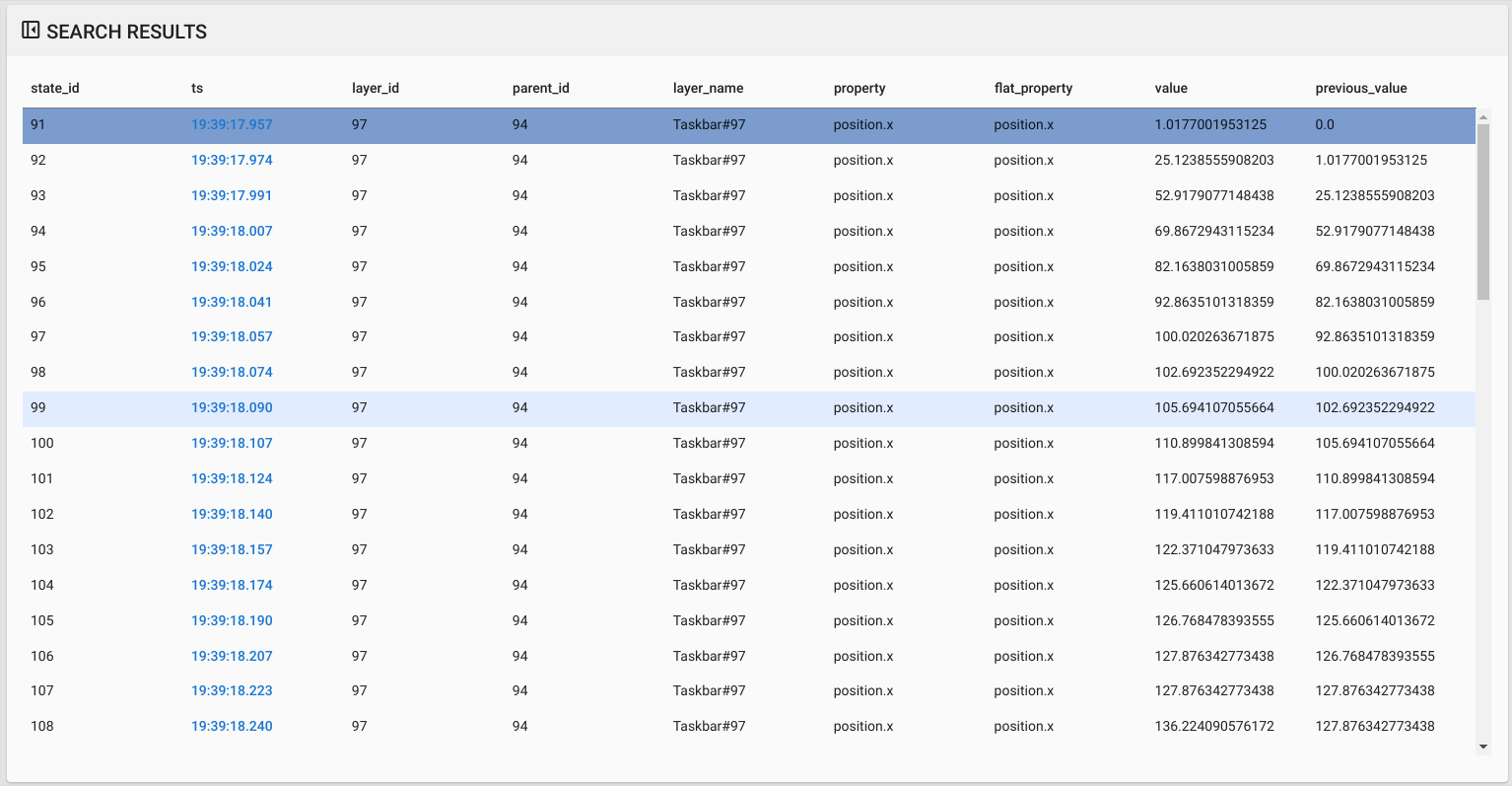

Abbildung 3: Ergebnisse in der Suchansicht

Wenn die resultierende Tabelle eine Spalte ts enthält, werden die Werte in dieser Spalte als Zeitstempel interpretiert und dem Zeitachsen-Overlay als neue Zeile mit Einträgen hinzugefügt. Klicken Sie auf diese Zeile und verwenden Sie die Links- und Rechtspfeiltasten, um zwischen den Einträgen zu wechseln:

Abbildung 4: Suchzeitachse
