جستجوی ردیابی

از SQL برای یافتن حالت‌های خاص در ردپاهای Winscope Perfetto استفاده کنید. نمایشگر جستجوی سراسری در رابط کاربری Winscope به شما امکان می‌دهد پرس‌وجوها را اجرا کنید و نتایج جدول‌بندی شده را تجسم کنید:

شکل ۱. برگه نمایشگر جستجو.

نمایشگر جستجو به شما امکان می‌دهد کوئری‌های SQL سفارشی را روی ردپاهای Perfetto بنویسید و اجرا کنید. همچنین می‌توانید به کوئری‌های اخیر و ذخیره شده دسترسی داشته باشید. Winscope نماهای SQL تخصصی را برای کمک به شما در جستجوی ردپاهای SurfaceFlinger، Transactions، Transitions و ViewCapture ارائه می‌دهد.

برای همه نماها از قراردادهای زیر استفاده کنید:

• برای ستون‌های property و flat_property :

  • نام ویژگی‌ها به صورت حروف کوچک (snake case) است، برای مثال visible_region از LayerProto .

  • یک نماد نقطه‌ای نشان‌دهنده‌ی ویژگی‌های تودرتو است، برای مثال، visible_region.rect .

  • فیلدهای تکراری در property با براکت مشخص می‌شوند:

    برای مثال، در دو نمونه از فیلد تکرار شده visible_region.rect ، فیلد top با visible_region.rect[0].top و visible_region.rect[1].top نمایش داده می‌شود.

  • فیلدهای تکراری در flat_property غیرقابل تشخیص هستند:

    برای مثال، در دو نمونه از فیلد تکرار شده visible_region.rect ، فیلد top در هر دو نمونه با visible_region.rect.top نمایش داده می‌شود.

• برای ستون‌های value و previous_value ، مقادیر بولی با 0 ( False ) یا 1 ( True ) نمایش داده می‌شوند.

Winscope این نماها را با اتصال داده‌ها از جداول مخصوص ردیابی با جدول args به Perfetto ایجاد می‌کند. می‌توانید مستقیماً از این جداول پرس‌وجو کنید. در جدول args ، ستون‌های key ، flat_key و display_value به ترتیب مشابه ستون‌های view property ، flat_property و value هستند.

جدول args :

نماهای SQL SurfaceFlinger

داده‌های اولیه SurfaceFlinger از این قالب‌ها استفاده می‌کنند:

• داده‌های لایه با فرمت LayerProto هستند.
• داده‌های ریشه سلسله مراتب در قالب LayersSnapshotProto هستند.

برای جستجوی داده‌های لایه، از نمای sf_layer_search استفاده کنید. این نما شامل این ستون‌ها است:

برای جستجوی داده‌های ریشه سلسله مراتب، از نمای sf_hierarchy_root_search استفاده کنید. این نما شامل این ستون‌ها است:

مثال‌های پرسشی

• تمام فریم‌هایی را که لایه IME در آنها قابل مشاهده است، پیدا کنید:

  SELECT DISTINCT ts, layer_id, layer_name FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND is_visible=1


• تمام فریم‌هایی را که لایه IME دارای مرزهای صفحه نمایش معتبر است، پیدا کنید:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• تمام فریم‌هایی را که لایه Taskbar در آنها color.a (alpha) تغییر می‌کند، پیدا کنید:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• تمام فریم‌هایی را پیدا کنید که کران پایین Wallpaper کمتر یا مساوی ۲۴۰۰ باشد:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• تمام ویژگی‌های نمایشگرهایی با پشته لایه معتبر را فهرست کنید:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• تمام فریم‌هایی را که ژست کشیدن به عقب در آنها قابل مشاهده است، پیدا کنید

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


جداول داده

نماهای SurfaceFlinger با استفاده از جداول زیر ایجاد می‌شوند.

surfaceflinger_layers_snapshot :

surfaceflinger_layer :

نمای SQL تراکنش‌ها

داده‌های اولیه تراکنش‌ها از فرمت TransactionTraceEntry استفاده می‌کنند.

برای جستجوی داده‌های ردیابی تراکنش‌ها، از نمای transactions_search استفاده کنید. این نما شامل این ستون‌ها است:

مثال‌های پرسشی

• فریمی را که در آن تراکنشی برای تغییر موقعیت لایه x به -54.0 اعمال شده است، پیدا کنید:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• فریمی را که لایه ImeContainer به آن اضافه شده است، پیدا کنید:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


جداول داده

نمای SQL تراکنش‌ها با استفاده از جداول زیر ایجاد می‌شود.

surfaceflinger_transactions :

android_surfaceflinger_transaction :

android_surfaceflinger_transaction_flag :

تراکنش‌های تکی بر اساس نوع تراکنششان، از قالب‌های مختلف پیام‌های اولیه به جدول args اضافه می‌شوند:

• LAYER_ADDED : فرمت LayerCreationArgs
• LAYER_CHANGED : فرمت LayerState
• DISPLAY_ADDED : فرمت حالت DisplayState
• DISPLAY_CHANGED : فرمت DisplayState
• LAYER_DESTROYED : بدون آرگومان
• LAYER_HANDLE_DESTROYED : بدون آرگومان
• DISPLAY_REMOVED : بدون آرگومان
• NOOP : بدون آرگومان

نمای SQL مربوط به Transitionها

داده‌های اولیه‌ی transitions از فرمت ShellTransition استفاده می‌کنند.

برای جستجوی داده‌های Transitions، از نمای transitions_search استفاده کنید. این نما شامل این ستون‌ها است:

مثال‌های پرسشی

یافتن ویژگی‌های انتقال‌هایی که توسط DefaultMixedHandler مدیریت می‌شوند:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

جداول داده

نمای Transitions با استفاده از جداول زیر ایجاد می‌شود.

window_manager_shell_transitions :

window_manager_shell_transition_handlers :

android_window_manager_shell_transition_participants :

نمای SQL ViewCapture

داده‌های اولیه ViewCapture از فرمت View استفاده می‌کنند.

برای جستجوی داده‌های ViewCapture، از view viewcapture_search استفاده کنید. این view شامل ستون‌های زیر است:

مثال‌های پرسشی

یافتن تمام حالت‌هایی که SearchContainerView در جهت y حرکت کرده است:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

جداول داده

نمای ViewCapture با استفاده از جداول زیر ایجاد می‌شود.

android_viewcapture :

android_viewcapture_view :

جدول SQL مربوط به ProtoLog

داده‌های اولیه‌ی ProtoLog از فرمت ProtoLogMessage استفاده می‌کنند. این نما شامل این ستون‌ها است:

مثال‌های پرسشی

• تمام لاگ‌هایی که پیامی شامل transition دارند را پیدا می‌کند:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• پیدا کردن تمام لاگ‌هایی که حاوی شناسه تراکنش‌های معتبر هستند:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


نمای SQL در WindowManager

داده‌های اولیه‌ی WindowManager از قالب سلسله مراتبی WindowManagerServiceDumpProto استفاده می‌کنند. می‌توانید ویژگی‌های هر کانتینر WindowManager را جستجو کنید، از جمله:

• DisplayContentProto
• DisplayAreaProto
• TaskProto
• ActivityRecordProto
• WindowTokenProto
• WindowStateProto
• TaskFragmentProto
• WindowContainerProto

برای جستجوی داده‌های WindowManager، از نمای wm_search استفاده کنید. این نما شامل این ستون‌ها است:

مثال‌های پرسشی

• یافتن تمام حالت‌هایی که LauncherActivity در آنها قابل مشاهده است:

  SELECT DISTINCT ts, title, token FROM wm_search
    WHERE title like '%LauncherActivity%'
    AND is_visible=1


• تمام حالت‌هایی را که سطح Wallpaper در آنها حرکت می‌کند، پیدا کنید:

  SELECT ts, value, previous_value FROM wm_search
    WHERE title like '%Wallpaper%'
    AND property like '%surface_position%'
    AND value != previous_value


جداول داده

نمای WindowManager با استفاده از جداول زیر ایجاد می‌شود.

android_windowmanager :

android_windowmanager_windowcontainer :

اجرای کوئری‌ها

شما می‌توانید با استفاده از پنل GLOBAL SEARCH در سمت چپ پنجره جستجو ، جستجوهای خود را اجرا کنید.

وقتی برای اولین بار با پنل GLOBAL SEARCH تعامل می‌کنید، جستجوی ردیابی مقداردهی اولیه می‌شود و Winscope نماهای کمکی SQL را ایجاد می‌کند. این کار چند ثانیه طول می‌کشد. در حالی که جستجوی ردیابی مقداردهی اولیه می‌شود، جدول زمانی در دسترس نیست.

برای شروع یک پرس‌وجو، یک پرس‌وجو در کادر جستجو بنویسید و روی اجرای پرس‌وجوی جستجو کلیک کنید یا کلید Enter را روی صفحه کلید خود فشار دهید تا آن را اجرا کنید.

پس از اتمام، جدول نتایج در پنل میانی نمایش داده می‌شود. عبارت جستجو شده شما در زیر کادر جستجو ظاهر می‌شود، به همراه فیلدی برای ذخیره عبارت جستجو بین جلسات مختلف.

شما می‌توانید با کلیک روی تب Saved در پنل سمت چپ، به کوئری‌های ذخیره شده دسترسی پیدا کنید و با کلیک روی تب Recent به کوئری‌های اخیراً اجرا شده دسترسی پیدا کنید:

شکل ۲. پنل سمت چپ نمایشگر جستجو.

نتایج

همه پرس‌وجوها نتایج جدول‌بندی‌شده‌ای را برمی‌گردانند که در یک نمای قابل اسکرول با رفتار تعاملی مشابه نمایشگرهای ردیابی مبتنی بر لاگ، مانند Transactions و ProtoLog، نشان داده می‌شوند:

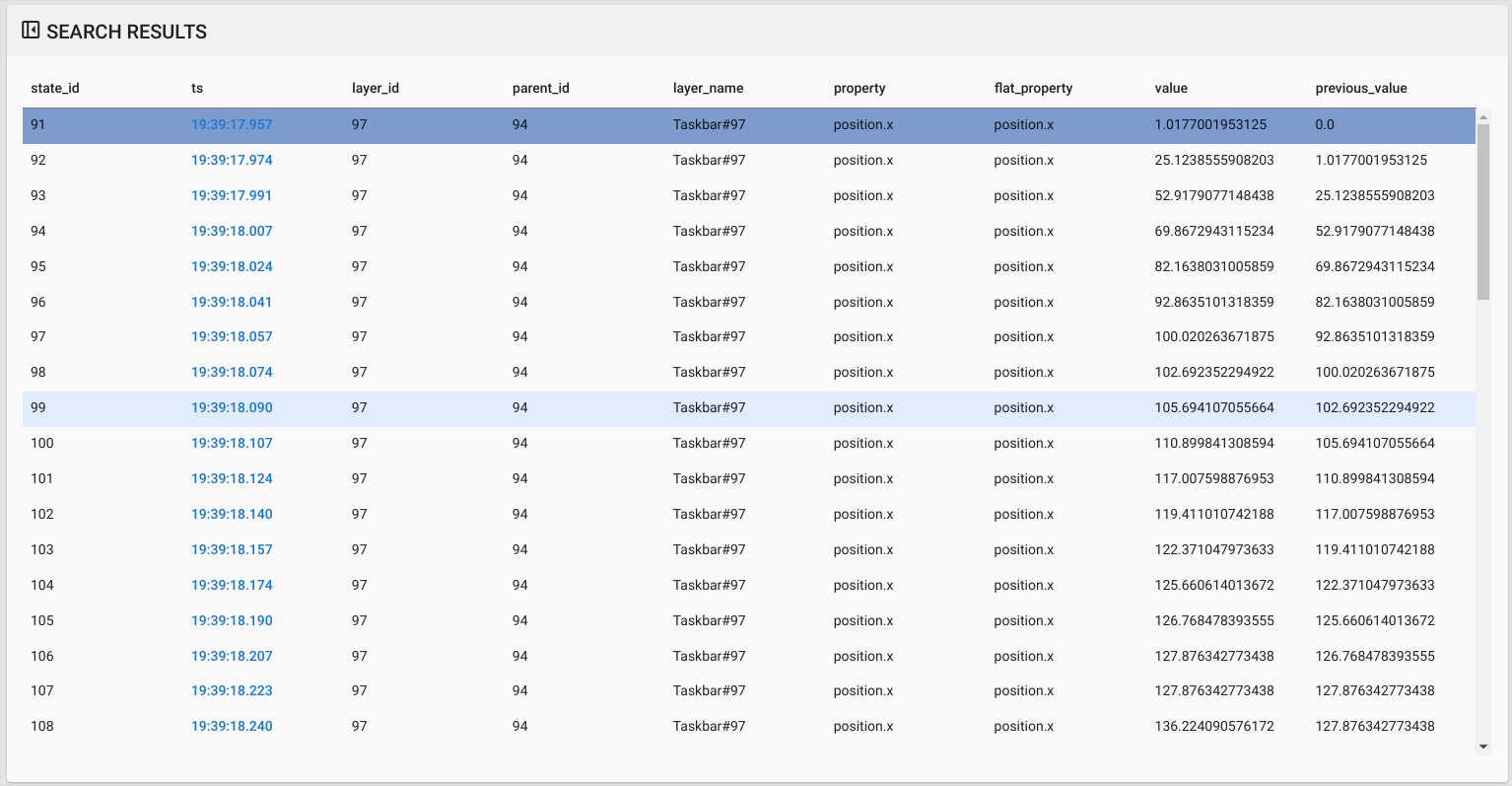

شکل ۳. نتایج نمایش جستجو.

اگر جدول حاصل شامل یک ستون ts باشد، مقادیر موجود در آن ستون به عنوان مهرهای زمانی تفسیر می‌شوند و به عنوان یک ردیف جدید از ورودی‌ها به پوشش جدول زمانی اضافه می‌شوند. روی این ردیف کلیک کنید و از کلیدهای جهت چپ و راست خود برای حرکت بین ورودی‌ها استفاده کنید:

شکل ۴. جدول زمانی جستجو.
