ট্রেস অনুসন্ধান

Winscope Perfetto ট্রেসে নির্দিষ্ট অবস্থা খুঁজে পেতে SQL ব্যবহার করুন। Winscope UI-তে গ্লোবাল সার্চ ভিউয়ার আপনাকে কোয়েরি চালাতে এবং সারণীবদ্ধ ফলাফল কল্পনা করতে দেয়:

চিত্র ১. অনুসন্ধান দর্শক ট্যাব।

সার্চ ভিউয়ার আপনাকে Perfetto ট্রেসে কাস্টম SQL কোয়েরি লিখতে এবং চালাতে দেয়। আপনি সাম্প্রতিক এবং সংরক্ষিত কোয়েরিগুলিও অ্যাক্সেস করতে পারেন। Winscope আপনাকে SurfaceFlinger, Transactions, Transitions এবং ViewCapture ট্রেস অনুসন্ধান করতে সাহায্য করার জন্য বিশেষায়িত SQL ভিউ প্রদান করে।

সকল ভিউয়ের জন্য নিম্নলিখিত নিয়মাবলী ব্যবহার করুন:

• property এবং flat_property কলামের জন্য:

  • প্রোপার্টির নামগুলি সাপের ক্ষেত্রে, উদাহরণস্বরূপ LayerProto থেকে visible_region ।

  • একটি ডট নোটেশন নেস্টেড প্রোপার্টিগুলিকে প্রতিনিধিত্ব করে, উদাহরণস্বরূপ, visible_region.rect ।

  • property পুনরাবৃত্ত ক্ষেত্রগুলি বর্গাকার বন্ধনী দিয়ে আলাদা করা হয়:

    উদাহরণস্বরূপ, পুনরাবৃত্তি ক্ষেত্র visible_region.rect এর দুটি উদাহরণের মধ্যে, top ক্ষেত্রটি visible_region.rect[0].top এবং visible_region.rect[1].top দ্বারা প্রতিনিধিত্ব করা হয়।

  • flat_property তে পুনরাবৃত্তি করা ক্ষেত্রগুলি আলাদা করা যায় না:

    উদাহরণস্বরূপ, পুনরাবৃত্তি ক্ষেত্র visible_region.rect এর দুটি উদাহরণের মধ্যে, উভয় ক্ষেত্রেই top ক্ষেত্রটি visible_region.rect.top দ্বারা প্রতিনিধিত্ব করা হয়।

• value এবং previous_value কলামের জন্য, বুলিয়ান মানগুলি 0 ( False ) বা 1 ( True ) দ্বারা উপস্থাপিত হয়।

উইনস্কোপ ট্রেস-স্পেসিফিক টেবিল থেকে ডেটা Perfetto args টেবিলের সাথে যুক্ত করে এই ভিউ তৈরি করে। আপনি সরাসরি এই টেবিলগুলিকে জিজ্ঞাসা করতে পারেন। args টেবিলে, key , flat_key , এবং display_value কলামগুলি যথাক্রমে columns property , flat_property , এবং value দেখার অনুরূপ।

args টেবিল:

সারফেসফ্লিঙ্গার এসকিউএল ভিউ

সারফেসফ্লিংগার প্রোটো ডেটা এই ফর্ম্যাটগুলি ব্যবহার করে:

• লেয়ার ডেটা LayerProto ফর্ম্যাটে।
• হায়ারার্কি রুট ডেটা LayersSnapshotProto ফর্ম্যাটে।

লেয়ার ডেটা অনুসন্ধান করতে, sf_layer_search ভিউ ব্যবহার করুন। এই ভিউতে এই কলামগুলি অন্তর্ভুক্ত রয়েছে:

হায়ারার্কি রুট ডেটা অনুসন্ধান করতে, sf_hierarchy_root_search ভিউ ব্যবহার করুন। এই ভিউতে নিম্নলিখিত কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

• IME স্তরটি দৃশ্যমান এমন সমস্ত ফ্রেম খুঁজুন:

  SELECT DISTINCT ts, layer_id, layer_name FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND is_visible=1


• IME লেয়ারের বৈধ স্ক্রিন সীমানা আছে এমন সমস্ত ফ্রেম খুঁজুন:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Taskbar লেয়ারের color.a (alpha) পরিবর্তন হওয়া সকল ফ্রেম খুঁজুন:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• Wallpaper নিচের সীমা 2400 এর কম বা সমান এমন সমস্ত ফ্রেম খুঁজুন:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• একটি বৈধ লেয়ার স্ট্যাক সহ প্রদর্শনের জন্য সমস্ত বৈশিষ্ট্য তালিকাভুক্ত করুন:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• সোয়াইপ ব্যাক জেসচার দৃশ্যমান এমন সমস্ত ফ্রেম খুঁজুন

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিলগুলি ব্যবহার করে সারফেসফ্লিংগার ভিউ তৈরি করা হয়।

surfaceflinger_layers_snapshot :

surfaceflinger_layer :

লেনদেন SQL ভিউ

লেনদেনের প্রোটো ডেটা TransactionTraceEntry ফর্ম্যাট ব্যবহার করে।

লেনদেনের ট্রেস ডেটা অনুসন্ধান করতে, transactions_search ভিউ ব্যবহার করুন। এই ভিউতে এই কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

• লেয়ার x পজিশন -54.0 তে পরিবর্তন করার জন্য কোন লেনদেন প্রয়োগ করা হয়েছিল সেই ফ্রেমটি খুঁজুন:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• ImeContainer লেয়ারটি যেখানে যুক্ত করা হয়েছে সেই ফ্রেমটি খুঁজুন:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিলগুলি ব্যবহার করে লেনদেন SQL ভিউ তৈরি করা হয়েছে।

surfaceflinger_transactions :

android_surfaceflinger_transaction :

android_surfaceflinger_transaction_flag :

লেনদেনের ধরণের উপর ভিত্তি করে বিভিন্ন প্রোটো বার্তা ফর্ম্যাট থেকে পৃথক লেনদেনগুলি args টেবিলে যোগ করা হয়:

• LAYER_ADDED : LayerCreationArgs ফর্ম্যাট
• LAYER_CHANGED : LayerState ফর্ম্যাট
• DISPLAY_ADDED : DisplayState ফর্ম্যাট
• DISPLAY_CHANGED : DisplayState ফর্ম্যাট
• LAYER_DESTROYED : কোনও যুক্তি নেই
• LAYER_HANDLE_DESTROYED : কোনও যুক্তি নেই
• DISPLAY_REMOVED : কোনও যুক্তি নেই
• NOOP : কোনও যুক্তি নেই

ট্রানজিশন SQL ভিউ

ট্রানজিশন প্রোটো ডেটা ShellTransition ফর্ম্যাট ব্যবহার করে।

ট্রানজিশন ডেটা অনুসন্ধান করতে, transitions_search ভিউ ব্যবহার করুন। এই ভিউতে এই কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

DefaultMixedHandler দ্বারা পরিচালিত ট্রানজিশনের বৈশিষ্ট্য খুঁজুন:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিলগুলি ব্যবহার করে ট্রানজিশন ভিউ তৈরি করা হয়েছে।

window_manager_shell_transitions :

window_manager_shell_transition_handlers :

android_window_manager_shell_transition_participants :

ভিউক্যাপচার এসকিউএল ভিউ

ভিউক্যাপচার প্রোটো ডেটা View ফর্ম্যাট ব্যবহার করে।

ViewCapture ডেটা অনুসন্ধান করতে, viewcapture_search ভিউ ব্যবহার করুন। এই ভিউতে এই কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

SearchContainerView যখন y-দিকে সরানো হয়েছিল তখন সমস্ত অবস্থা খুঁজুন:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

ডেটা টেবিল

ViewCapture ভিউ নিম্নলিখিত অন্তর্নিহিত টেবিলগুলি ব্যবহার করে তৈরি করা হয়।

android_viewcapture :

android_viewcapture_view :

প্রোটোলগ এসকিউএল টেবিল

ProtoLog প্রোটো ডেটা ProtoLogMessage ফর্ম্যাট ব্যবহার করে। এই ভিউতে নিম্নলিখিত কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

• transition সম্বলিত বার্তা সহ সমস্ত লগ খুঁজুন:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• বৈধ লেনদেন আইডি আছে এমন সমস্ত লগ খুঁজুন:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


উইন্ডো ম্যানেজার SQL ভিউ

WindowManager প্রোটো ডেটা হায়ারার্কিকাল WindowManagerServiceDumpProto ফর্ম্যাট ব্যবহার করে। আপনি যেকোনো WindowManager কন্টেইনারের বৈশিষ্ট্য অনুসন্ধান করতে পারেন, যার মধ্যে রয়েছে:

• DisplayContentProto
• DisplayAreaProto
• TaskProto
• ActivityRecordProto
• WindowTokenProto
• WindowStateProto
• TaskFragmentProto
• WindowContainerProto

WindowManager ডেটা অনুসন্ধান করতে, wm_search ভিউ ব্যবহার করুন। এই ভিউতে নিম্নলিখিত কলামগুলি অন্তর্ভুক্ত রয়েছে:

উদাহরণ কোয়েরি

• LauncherActivity দৃশ্যমান এমন সমস্ত রাজ্য খুঁজুন:

  SELECT DISTINCT ts, title, token FROM wm_search
    WHERE title like '%LauncherActivity%'
    AND is_visible=1


• Wallpaper পৃষ্ঠতল যেখানে নড়ছে সেই সমস্ত অবস্থা খুঁজুন:

  SELECT ts, value, previous_value FROM wm_search
    WHERE title like '%Wallpaper%'
    AND property like '%surface_position%'
    AND value != previous_value


ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিলগুলি ব্যবহার করে WindowManager ভিউ তৈরি করা হয়।

android_windowmanager :

android_windowmanager_windowcontainer কন্টেইনার :

কোয়েরি চালান

আপনি অনুসন্ধান ভিউয়ারের বাম দিকে গ্লোবাল অনুসন্ধান প্যানেল ব্যবহার করে অনুসন্ধান অনুসন্ধান চালাতে পারেন।

যখন আপনি প্রথমবার গ্লোবাল সার্চ প্যানেলের সাথে ইন্টারঅ্যাক্ট করেন, তখন ট্রেস সার্চ শুরু হয় এবং উইনস্কোপ সাহায্যকারী SQL ভিউ তৈরি করে। এতে কয়েক সেকেন্ড সময় লাগে। ট্রেস সার্চ শুরু করার সময়, টাইমলাইনটি উপলব্ধ থাকে না।

একটি কোয়েরি শুরু করতে, অনুসন্ধান বাক্সে একটি কোয়েরি লিখুন এবং Run Search Query এ ক্লিক করুন অথবা এটি চালানোর জন্য আপনার কীবোর্ডে Enter টিপুন।

শেষ হয়ে গেলে, ফলাফলের সারণীটি মাঝের প্যানেলে প্রদর্শিত হবে। আপনার কোয়েরিটি অনুসন্ধান বাক্সের নীচে প্রদর্শিত হবে, যেখানে সেশনগুলির মধ্যে কোয়েরিটি সংরক্ষণ করার জন্য একটি ক্ষেত্র থাকবে।

আপনি বাম প্যানেলে " সংরক্ষিত " ট্যাবে ক্লিক করে সংরক্ষিত প্রশ্নগুলি অ্যাক্সেস করতে পারেন এবং " সাম্প্রতিক " ট্যাবে ক্লিক করে সম্প্রতি চালিত প্রশ্নগুলি অ্যাক্সেস করতে পারেন:

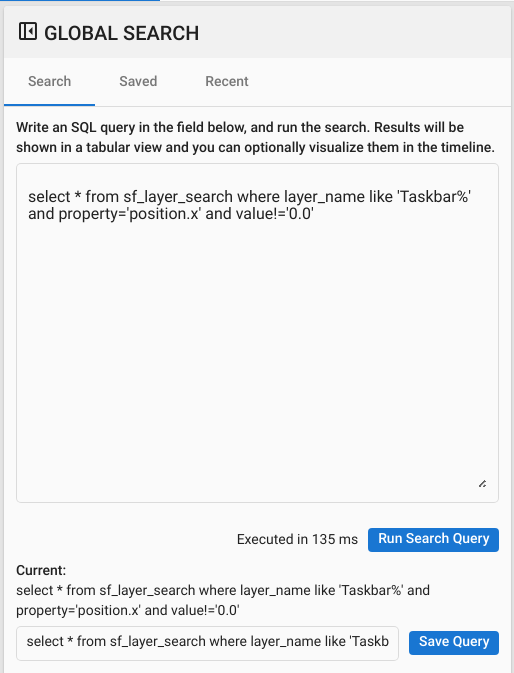

চিত্র ২। বাম প্যানেলে সার্চ ভিউয়ার।

ফলাফল

সমস্ত কোয়েরি ট্যাবুলেটেড ফলাফল ফেরত দেয়, যা স্ক্রোলযোগ্য ভিউতে দেখানো হয় এবং লগ-ভিত্তিক ট্রেস ভিউয়ারের মতো ইন্টারেক্টিভ আচরণ করে, যেমন লেনদেন এবং প্রোটোলগ:

চিত্র ৩। অনুসন্ধান দর্শকের ফলাফল।

যদি ফলাফলের টেবিলে একটি ts কলাম থাকে, তাহলে সেই কলামের মানগুলিকে টাইমস্ট্যাম্প হিসাবে ব্যাখ্যা করা হয় এবং টাইমলাইন ওভারলেতে এন্ট্রিগুলির একটি নতুন সারি হিসাবে যোগ করা হয়। এই সারিতে ক্লিক করুন এবং এন্ট্রিগুলির মধ্যে নেভিগেট করতে আপনার বাম এবং ডান তীর কীগুলি ব্যবহার করুন:

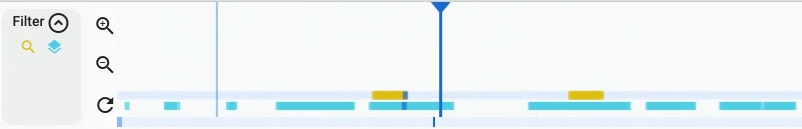

চিত্র ৪। অনুসন্ধানের সময়রেখা।
