WindowManager

WindowManager 轉儲作業會提供 WindowManager 在特定時間點的快照。WindowManager 追蹤記錄會以時間順序顯示狀態，提供寶貴的深入分析結果，協助您瞭解為何視窗會顯示在螢幕上、其設定，或其活動、工作、顯示畫面或 WindowManager 階層中的任何其他元素。這項資訊對於排解問題非常實用，例如「為什麼我的應用程式無法顯示」或「我在切換應用程式時看到畫面閃爍」。

Winscope 的 WindowManager 檢視器會針對追蹤記錄和傾印顯示這項資訊。

如要進一步瞭解追蹤記錄收集作業，請參閱 WindowManager。

windowmanager

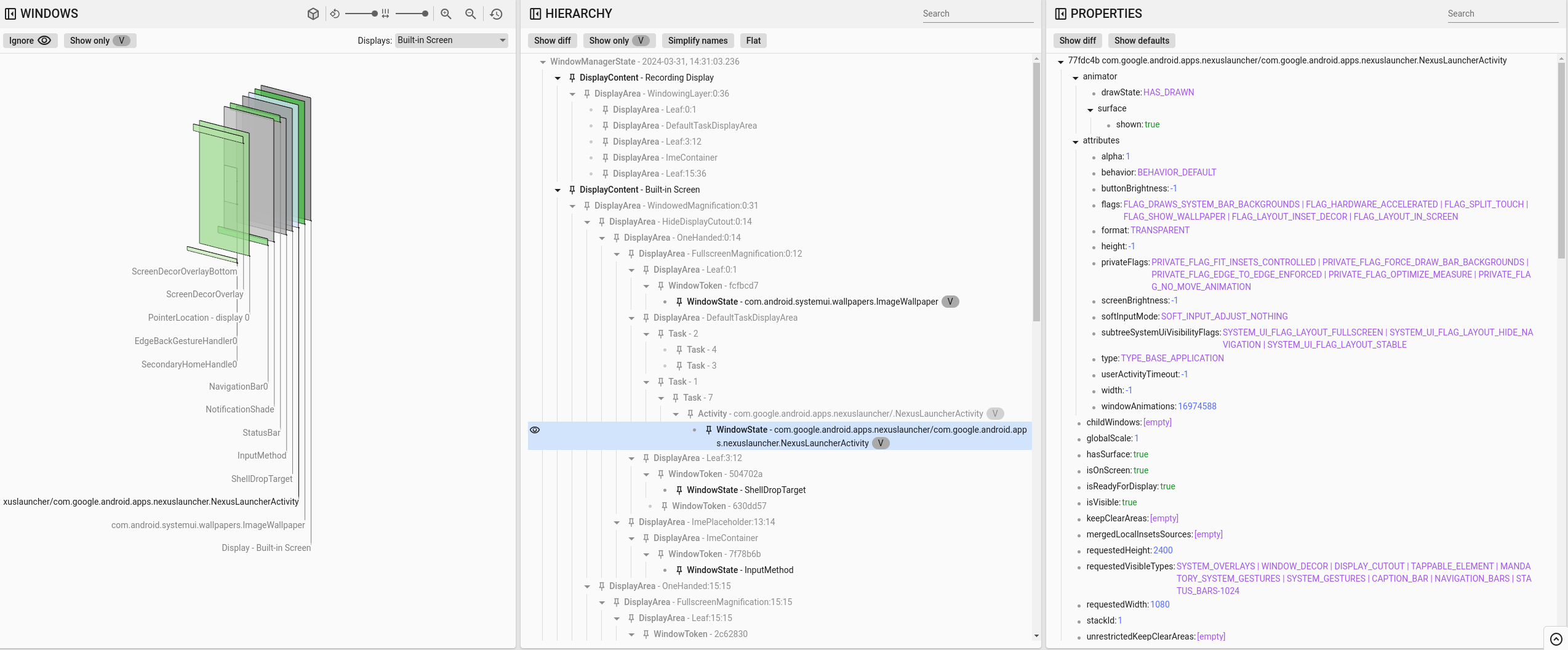

圖 1. WindowManager 追蹤分析。

畫面左側會顯示窗戶的 3D 檢視畫面。矩形檢視畫面會考量視窗邊界、z 順序和透明度。

分頁的中央區塊會顯示視窗階層。除了視窗、活動和工作之間的父子關係外，這個檢視畫面還包含下列資訊：

  • V：識別可見視窗。

畫面右側顯示所有可用屬性的 proto 傾印。如要進一步瞭解 Proto 傾印區段的功能，請參閱「屬性」。

@IntDef 翻譯

@IntDef 轉譯是 WindowManager 屬性面板的重要屬性。@IntDef 表示整數類型的註解元素代表邏輯類型，且其值必須是明確命名的常數之一。@IntDef 會在 Android 程式碼庫中使用，而非枚舉，以減輕對記憶體和效能的影響。

以下是 @IntDef 用法的範例：

/**
  * The modes to control how root task is moved to the front when calling {@link Task#reparent}.
 */
@Retention(RetentionPolicy.SOURCE)
@IntDef({
  REPARENT_MOVE_ROOT_TASK_TO_FRONT,
  REPARENT_KEEP_ROOT_TASK_AT_FRONT,
  REPARENT_LEAVE_ROOT_TASK_IN_PLACE
})
@interface ReparentMoveRootTaskMode {}

// Moves the root task to the front if it was not at the front
static final int REPARENT_MOVE_ROOT_TASK_TO_FRONT = 0;
// Only moves the root task to the front if it was focused or frontmost already
static final int REPARENT_KEEP_ROOT_TASK_AT_FRONT = 1;
// Do not move the root task as a part of reparenting
static final int REPARENT_LEAVE_ROOT_TASK_IN_PLACE = 2;

標記會儲存為整數，而非使用人類可讀的值，這可能很難解讀。Winscope 會使用 @IntDef 定義，將這些旗標轉譯為人類可讀的值。在編譯期間，Winscope 會收集 @IntDef 值的字典，並在執行階段使用這份清單將 @IntDef 例項解碼為人類可讀的格式。舉例來說，如果活動的 activityType 為 2，就會轉譯為 ACTIVITY_TYPE_HOME 的 activityType。同樣地，如果視窗含有 flags=2173763840，Winscope 會將其翻譯為：

flags=FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS | FLAG_HARDWARE_ACCELERATED | FLAG_SPLIT_TOUCH | FLAG_SHOW_WALLPAPER | FLAG_LAYOUT_INSET_DECOR | FLAG_LAYOUT_IN_SCREEN

如果 Winscope 無法正確轉譯 @IntDef 例項，請按照「更新 @IntDef 對應」中的步驟，更新 Winscope 已知的 @IntDef 例項清單。
