השוואת תוצאות באמצעות מפת הביצועים

אפשר להשתמש בנתונים שמוצגים בטבלאות הביצועים כדי לאכלס את מפת הביצועים של הסביבה העסקית. כשמאכלסים את מפת הביצועים, פועלים לפי המדריך המומלץ להצגת נתונים. מסמנים את הנתונים שנאספו מה-DUT במפת הביצועים לצורך השוואה.

הצגה ויזואלית של הנתונים במפת הביצועים

מפת הביצועים של אפקט 1 ואפקט 2 מצוירת עם משך השיא, האמפליטודה של השיא ויחס הביצועים של החדות (FOMS = PRR / משך השיא). כשמתאימים את הנתונים למפת הביצועים, חשוב לעקוב אחרי הנתונים בציר x (משך השיא), בציר y (אמפליטודה של השיא) ובגודל הבועה (FOMS). מפת הביצועים מוצגת עם כמה קטגוריות, כולל רמת מחיר (נמוכה, בינונית, גבוהה) וסוג אקטואטור (X-LRA, ‏ Z-LRA, ‏ ERM). משתמשים בצבעים שונים כדי לייצג קטגוריות שונות.

מפת הביצועים עוזרת להעריך את מכשיר היעד באמצעות השוואה יחסית לפי הקשר (במקום להכריע אם המכשיר עומד בדרישות או לא). כשמפרשים את תוצאות ההשוואה בין מפת הביצועים לבין המדידה של מכשיר הבדיקה, צריך להגדיר את הציפיות על סמך הקטגוריות שהטלפון שייך אליהן, ואז לשאול את השאלות הבאות:

  • איפה במפה נמצאים מאפייני הביצועים של המכשיר?
  • בהתאם לתנאים רבים (למשל, רמת מחיר או סוג מפעיל), הביצועים של המכשיר שלכם טובים יותר מהביצועים של המתחרים, זהים להם או נמוכים מהם?
  • האם התוצאות עומדות בציפיות שלכם? אם לא, איזה גורם לא עמד בציפיות?

לדוגמה, אם הביצועים של טלפון בסיסי עם ERM זהים לביצועים של טלפונים פרימיום עם X-LRA, לטלפון הבסיסי יש איכות משוב משביע רצון בהשוואה לטלפונים דומים בטווח המחירים הזה עם ERM.

ב-EFFECT_CLICK (אפקט 1) וב-createOneShot (אפקט 2), הציר x והציר y מתייחסים למשך הזמן של השיא ולעוצמת השיא, בהתאמה. גודל הבועה מציין את מדד האיכות של החדות (FOMS = PRR / משך השיא), וקודי הצבע בכתב הווי אומרים על קטגוריות לפילוח נוסף (רמת מחיר או סוגי מפעילים). לדוגמה, במפת הביצועים שמחולקת לפי רמת המחיר (למשל, נמוך/בינוני/גבוה), הצבע של כל בועה מייצג את רמת המחיר. תוכלו להתאים את צבע הבועה לרמת המחיר של הטלפון כדי להשוות אותו למתחרים באותה רמת מחיר.

בבועה הירוקה באיור 1 מוצגת חוויית מגע באיכות גבוהה עבור EFFECT_CLICK (אפקט 1). בדרך כלל, האפקטים חדים וחזקים כשהמשך קצר, האמפליטודה גבוהה וגודל הבועה גדול.

בבועה האדומה באיור 1 מוצגת הרטט באיכות נמוכה מ-EFFECT_CLICK (אפקט 1). בדרך כלל, האפקטים יהיו חלשים, מטושטשים ורעועים אם משך הזמן ארוך, האמפליטודה נמוכה וגודל הבועה קטן.

הקו האדום המקווקו מציין את סף האמפליטודה המינימלי. אם האמפליטודה חלשה מ-0.1 g, המשתמשים לא יכולים לחוש את הרטט (תרחיש כשל F03-2).

מדריך לשימוש באפקטים 1

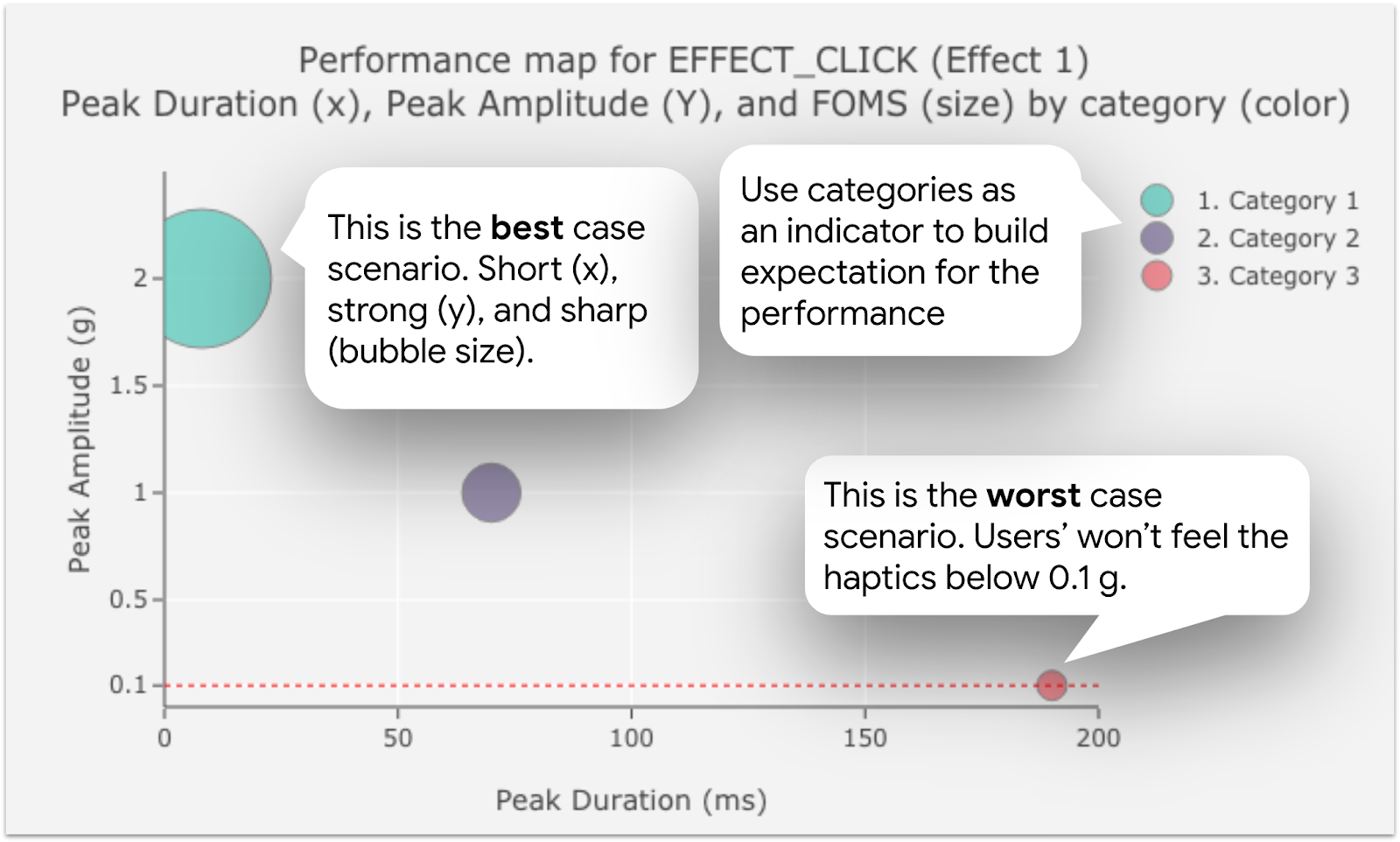

איור 1. מפת הביצועים של מדריכי ה-How-To לאפקט 1

מדריך לשימוש באפקטים 2

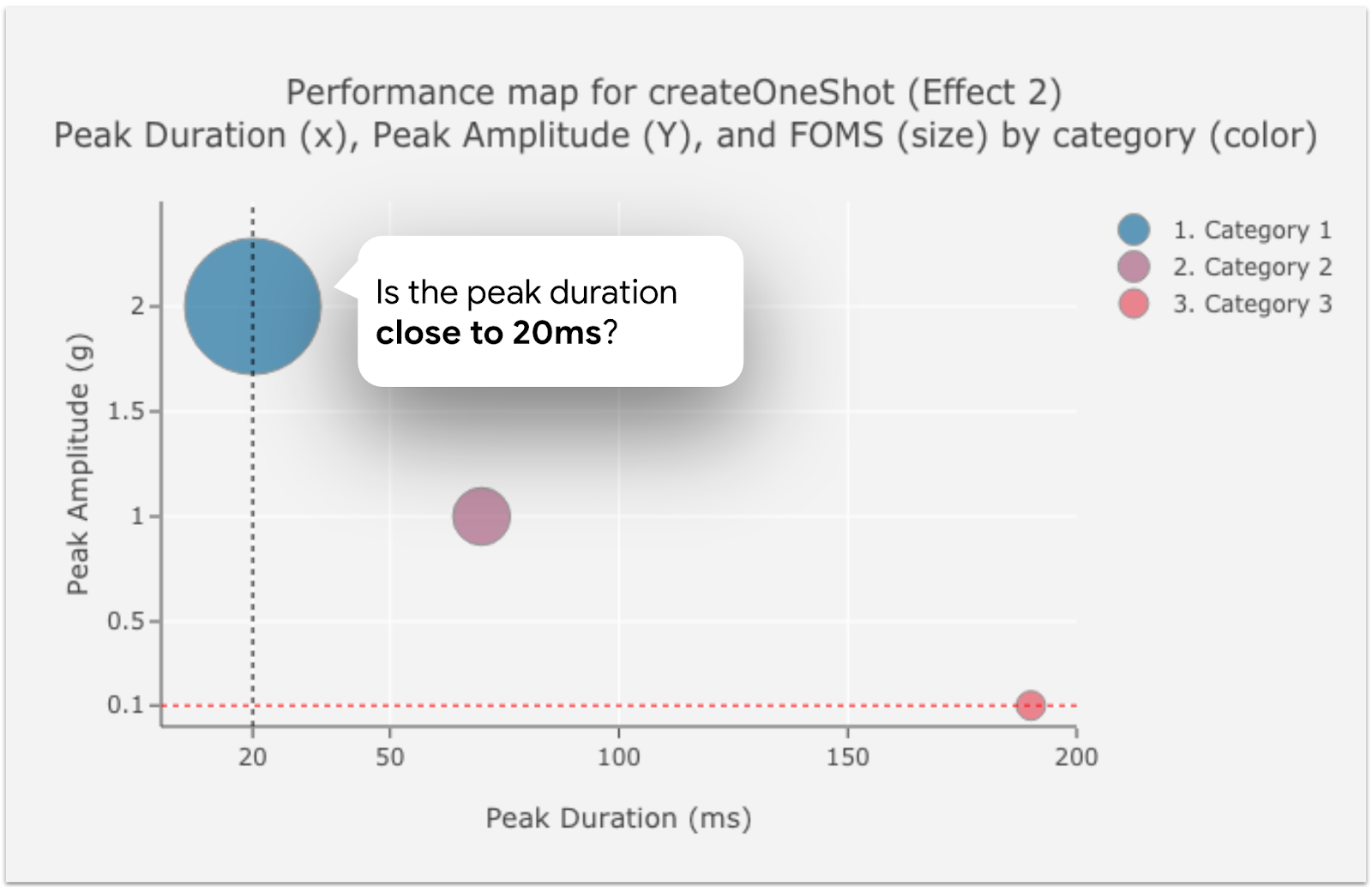

איור 2. מפת הביצועים של מדריכי ה-How-to של Effect 2

קריאת נתונים מ-createOneShot (אפקט 2) היא תהליך כמעט זהה לקריאת נתונים של אפקט 1, מלבד שינוי אחד. מכיוון שמשך היעד של אפקט 2 הוא 20 אלפיות שנייה, משך השיא הקרוב ל-20 אלפיות שנייה מייצג את הפלט עם בלימה טובה.

הנתונים מ-createWaveform (אפקט 3) מתמקדים ביכולות של בקרת האמפליטודה. היחס היעד בין האצה ראשונה (Acceleration 1 = 50% amplitude = העמודה הימנית בתרשים העמודות הממוזג) לבין האצה שנייה (Acceleration 2 = 100% amplitude = העמודה השמאלית בתרשים העמודות הממוזג) הוא 2.

מדריך לשימוש באפקטים 3

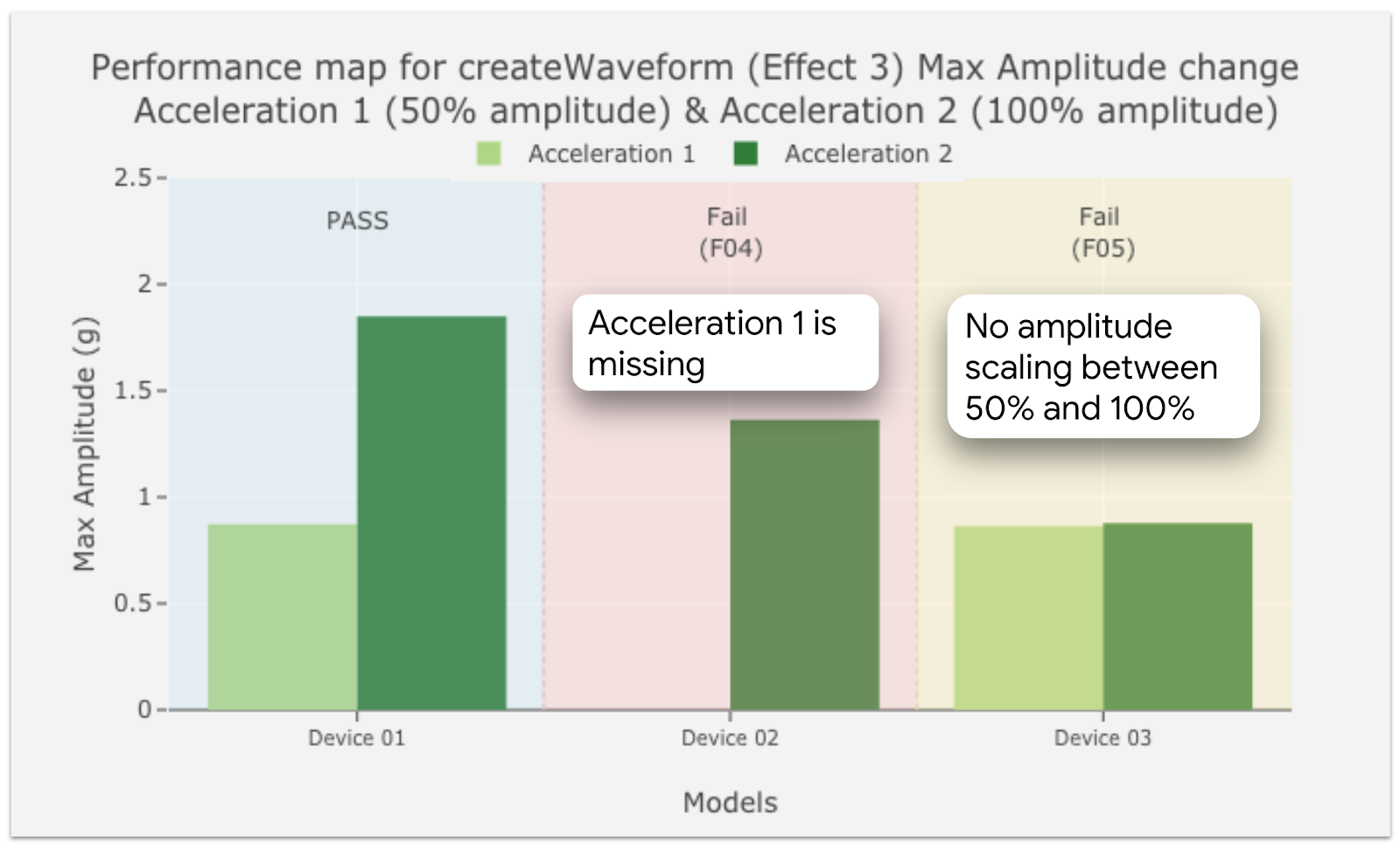

איור 3. מפת הביצועים של מדריכי ה-How-To של Effect 3

איורים ונתונים של מפת הביצועים

הנתונים האלה רלוונטיים למפות הביצועים:

  • תאריך הבדיקה: 12 באפריל 2020
  • מספר דגמי המכשירים שנבדקו: 28
  • מספר יצרני המכשירים שנבדקו: 10
  • תקופת ההשקה של המכשיר: עד 18 חודשים לפני תאריך הבדיקה

  • אפקטים של משוב מישוש שאפשר לראות במפת הביצועים:

    • VibrationEffect.EFFECT_CLICK (אפקט 1)
    • VibrationEffect.createOneShot (אפקט 2)
    • VibrationEffect.createWaveform (אפקט 3)

  • פילוח לפי רמת מחיר

    • גבוהה (600$ או יותר)
    • בינונית (300$ עד 600$)
    • נמוך (עד 1,200 ש"ח)

  • תרחישי כשל

    • F01: Haptic constant isn't implemented. אין אות לניתוח.
    • F02: אמפליטודת האות חלשה מדי לניתוח או לזיהוי על ידי בני אדם. שגיאה ב-MATLAB.
    • F03-1: אמפליטודת האות חלשה מדי לניתוח או לזיהוי על ידי בני אדם. הערך של PRR קטן מאפס (< 0).
    • F03-2: אמפליטודת האות חלשה מדי לניתוח או לזיהוי על ידי בני אדם. ערך האמפליטודה קטן מ-0.1‏ (< 0.1).
    • F04: שלב ההאצה הראשון חסר. לא הייתה קליטה במחצית הראשונה.
    • F05: אין תאוצה מוגברת בין שני שלבים. האמפליטודה המקסימלית של האצה 1 והאצה 2 כמעט זהה.

  • גרסת Android שנדרשת לבדיקה של החומרה: Android 10.0 (רמת API 29) ואילך.

  • גרסת Android ששימשה לאכלוס מפת הביצועים: Android 8.0 (רמת API 26) ואילך. ב'אפקט 1' נעשה שימוש ב-HapticFeedbackConstants.KEYBOARD_PRESS במקום ב-VibrationEffect.EFFECT_CLICK כי איסוף הנתונים בוצע לפני ההשקה של רשימת המשימות להטמעת Haptics.

מפת הביצועים של EFFECT_CLICK (אפקט 1)

מידע על מפת הביצועים של EFFECT_CLICK (אפקט 1)
הגדרת אפקט (Java)
Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));
הגדרת אפקט (Kotlin)
val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))
הנתונים הנדרשים לקריאת מפת הביצועים
  • משך השיא (ציר X בתרשים)
  • משרעת השיא (ציר ה-Y בתרשים)
  • PRR לחישוב FOMS
  • FOMS = PRR / peak amplitude (גודל הבועה בתרשים הבועות בתרשים)
  • תרשים של אותות מ-MATLAB כמקור מידע חזותי
שיעור הצלחה
  • 85.7% מהמכשירים יצרו אפקט 1
  • 14.3% מהמכשירים נכשלו בגלל F01 (הקבוע של הפעולה ההדקית לא יושם)
נתונים לאכלוס מפת הביצועים של EFFECT_CLICK (אפקט 1)
מזהה המכשיר רמת תמחור סוג המפעיל הצלחה/כישלון משך השיא (אלפיות שנייה) אמפליטודה שיא (g) PRR FOMS
#101 גבוהה X-LRA עובר 167.33 0.53 20.91 0.12
#102 גבוהה X-LRA עובר 20.63 1.07 20.09 0.97
#103 גבוהה X-LRA עובר 19.98 0.98 21.75 1.09
#104 גבוהה X-LRA עובר 22.67 1.16 20.02 0.88
#105 גבוהה X-LRA עובר 10.96 1.30 23.62 2.16
#106 גבוהה Z-LRA עובר 20.13 1.11 24.15 1.20
#107 גבוהה Z-LRA עובר 49.31 0.79 20.06 0.41
#108 גבוהה X-LRA עובר 120.71 0.24 14.93 0.12
#109 גבוהה Z-LRA עובר 51.46 0.43 8.69 0.17
#110 גבוהה X-LRA עובר 8.44 1.01 27.68 3.28
#111 גבוהה ERM נכשל (F01) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#112 גבוהה Z-LRA עובר 25.85 0.51 21.94 0.85
#113 גבוהה Z-LRA עובר 58.35 0.29 25.10 0.43
#114 גבוהה Z-LRA עובר 34.46 0.28 20.91 0.61
#115 גבוהה Z-LRA עובר 23.67 0.31 26.46 1.12
#116 גבוהה X-LRA עובר 8.40 0.44 29.82 3.55
#117 גבוהה Z-LRA עובר 31.35 1.13 23.65 0.75
#118 בינוני Z-LRA עובר 26.42 0.42 25.05 0.95
#119 בינוני Z-LRA עובר 30.65 0.48 19.69 0.64
#120 בינוני Z-LRA עובר 170.65 0.97 20.16 0.12
#121 בינוני Z-LRA עובר 51.69 0.55 17.14 0.33
#122 בינוני X-LRA נכשל (F01) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#123 נמוכה ERM נכשל (F01) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#124 נמוכה ERM עובר 68.33 0.93 7.40 0.11
#125 נמוכה ERM נכשל (F01) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#126 נמוכה Z-LRA עובר 41.96 0.68 8.77 0.21
#127 נמוכה Z-LRA עובר 9.63 0.43 4.55 0.47
#128 נמוכה Z-LRA עובר 22.77 0.55 26.10 1.15

אפקט 1 מפת ביצועים 1

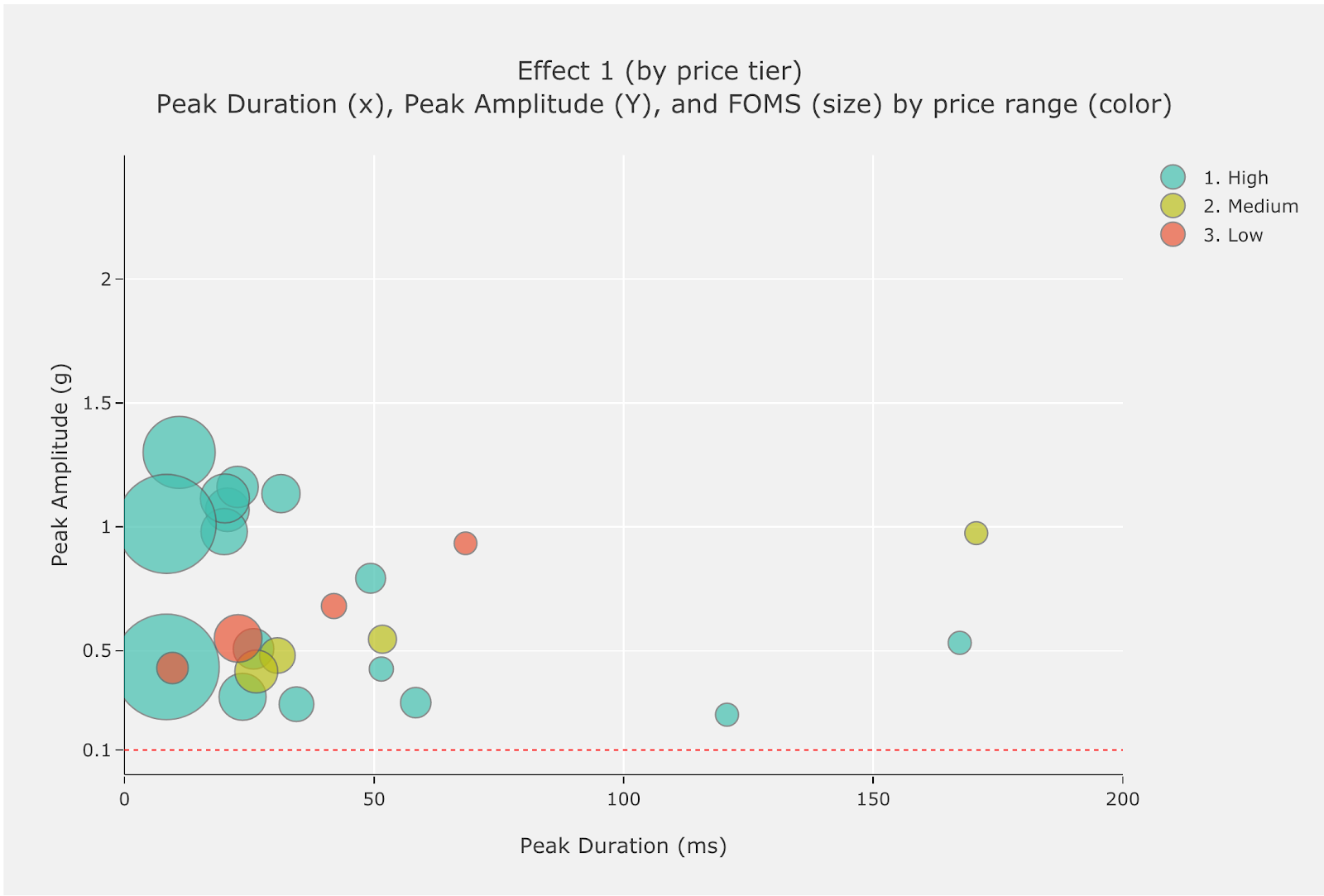

איור 4. מפת הביצועים של אפקט 1 (לפי רמת מחיר)

אפקט 1 מפת ביצועים 2

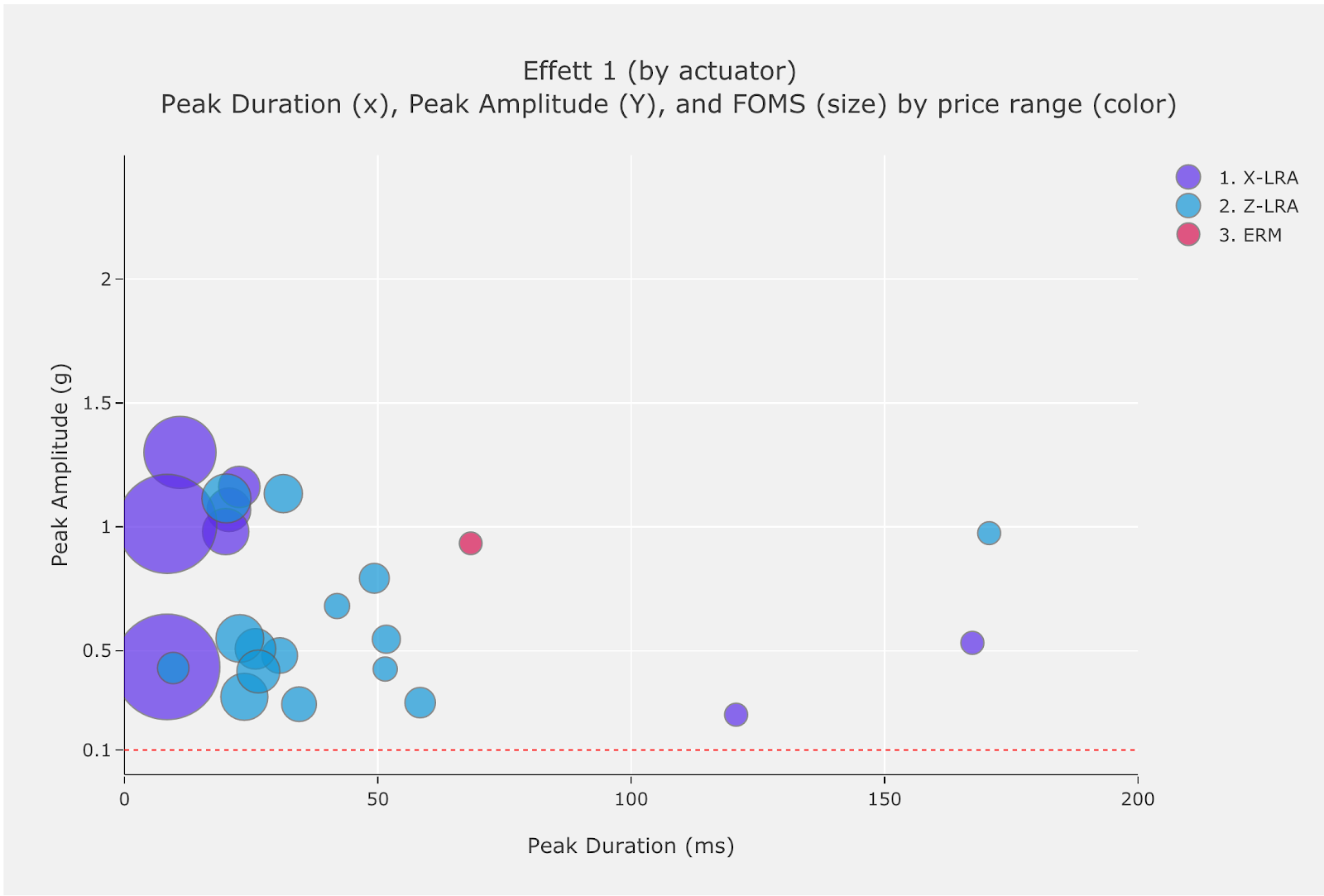

איור 5. מפת הביצועים של אפקט 1 (לפי סוג המפעיל)

מפת הביצועים של createOneShot (אפקט 2)

מידע על מפת הביצועים של createOneShot‏ (אפקט 2)
הגדרת אפקט (Java)
private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));
הגדרת אפקט (Kotlin)
private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))
הנתונים הנדרשים לקריאת מפת הביצועים
  • משך השיא (ציר X בתרשים)
  • משרעת השיא (ציר ה-Y בתרשים)
  • PRR לחישוב FOMS
  • FOMS = PRR / peak amplitude (גודל הבועה בתרשים הבועות בתרשים)
  • תרשים של אותות מ-MATLAB כמקור מידע חזותי
שיעור הצלחה
  • 89.3% מהמכשירים יצרו אפקט 2
  • 10.7% מהמכשירים נכשלו בגלל F02 או F03-2 (אמפליטודה של האות חלשה מדי לניתוח או לזיהוי על ידי בני אדם)
נתונים לאכלוס טבלת הביצועים של createOneShot (אפקט 2)
מזהה המכשיר רמת תמחור סוג המפעיל הצלחה/כישלון משך השיא (אלפיות שנייה) אמפליטודה שיא (g) PRR FOMS
#201 גבוהה X-LRA עובר 168.81 0.98 20.62 0.12
#202 גבוהה X-LRA עובר 28.35 2.29 28.95 1.02
#203 גבוהה X-LRA עובר 77.25 0.78 21.01 0.27
#204 גבוהה X-LRA עובר 70.48 1.42 21.85 0.31
#205 גבוהה X-LRA עובר 67.92 1.19 22.61 0.33
#206 גבוהה Z-LRA עובר 33.44 1.34 25.19 0.75
#207 גבוהה Z-LRA עובר 73.90 1.36 23.13 0.31
#208 גבוהה X-LRA עובר 102.02 0.71 20.12 0.20
#209 גבוהה Z-LRA עובר 63.71 0.14 3.70 0.06
#210 גבוהה X-LRA עובר 8.46 1.01 28.77 3.40
#211 גבוהה ERM כשל (F02, ‏ F03-1) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#212 גבוהה Z-LRA עובר 43.71 1.03 23.14 0.53
#213 גבוהה Z-LRA עובר 27.42 0.23 22.85 0.83
#214 גבוהה Z-LRA עובר 45.29 0.72 19.99 0.44
#215 גבוהה Z-LRA עובר 23.71 0.41 27.30 1.15
#216 גבוהה X-LRA עובר 8.31 0.43 27.58 3.32
#217 גבוהה Z-LRA עובר 42.19 1.03 26.97 0.64
#218 בינוני Z-LRA עובר 26.38 0.42 24.74 0.94
#219 בינוני Z-LRA עובר 46.77 1.01 24.64 0.53
#220 בינוני Z-LRA עובר 166.33 0.97 20.61 0.12
#221 בינוני Z-LRA עובר 38.60 0.42 18.21 0.47
#222 בינוני X-LRA עובר 76.00 0.61 23.17 0.30
#223 נמוכה ERM נכשל (F03-2) 55.27 0.08 1.95 0.04
#224 נמוכה ERM עובר 39.29 0.30 7.04 0.18
#225 נמוכה ERM נכשל (F03) לא רלוונטי לא רלוונטי לא רלוונטי לא רלוונטי
#226 נמוכה Z-LRA עובר 34.31 0.53 30.23 0.88
#227 נמוכה Z-LRA עובר 5.42 0.37 12.23 2.26
#228 נמוכה Z-LRA עובר 22.65 0.90 24.23 1.07

אפקט 2 מפת ביצועים 1

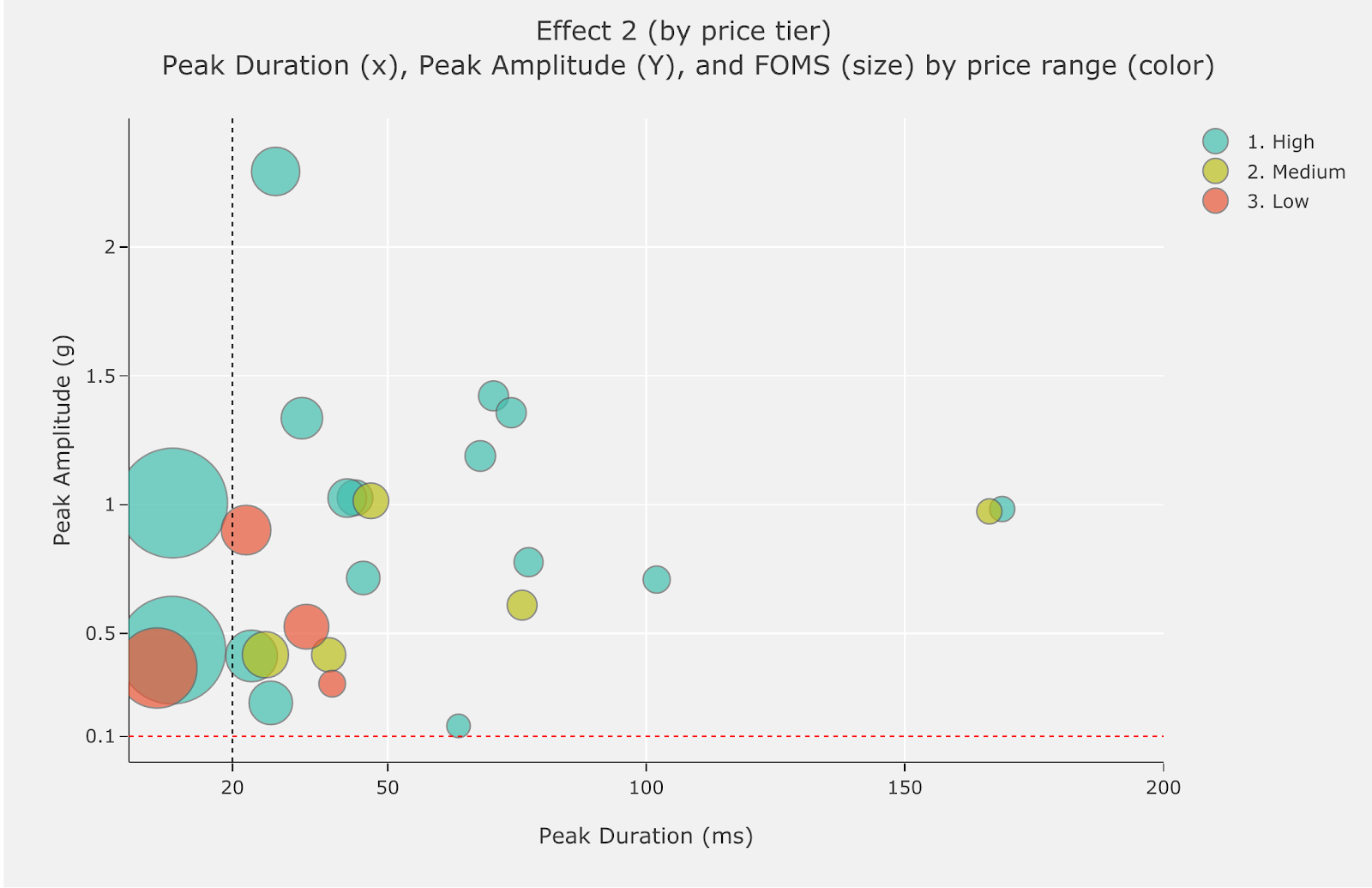

איור 6. מפת הביצועים של אפקט 2 (לפי רמת תמחור)

אפקט 2 מפת ביצועים 1

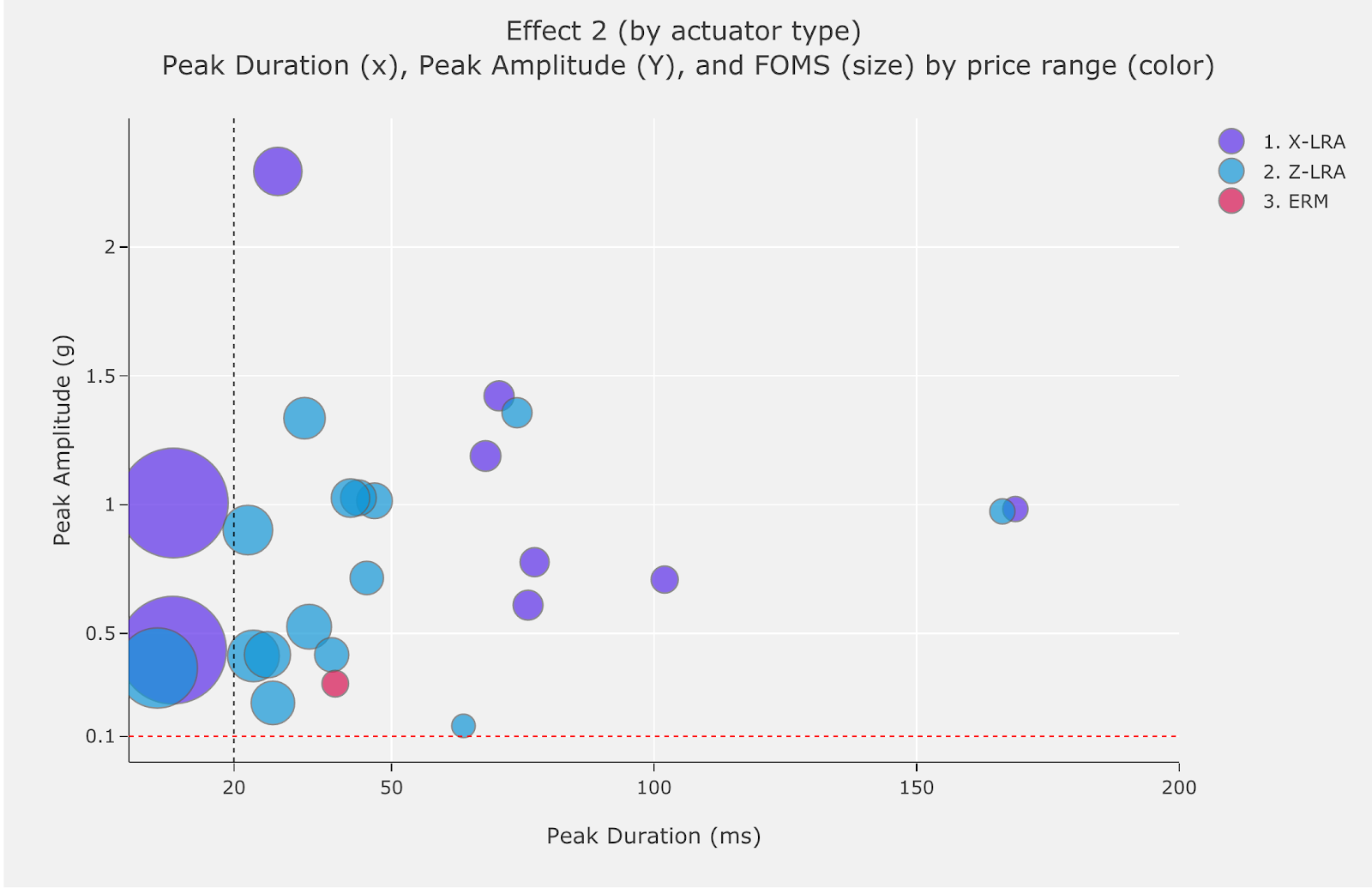

איור 7. מפת הביצועים של אפקט 2 (לפי סוג המפעיל)

מפת הביצועים של createWaveform‏ (אפקט 3)

מידע על מפת הביצועים של createWaveform‏ (אפקט 3)
הגדרת אפקט (Java)
private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));
הגדרת אפקט (Kotlin)
private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))
הנתונים הנדרשים לקריאת מפת הביצועים
  • האצה 1 (ציר y של העמודה המקובצת הימנית בתרשים)
  • תאוצה 2 (ציר y של העמודה המקובצת השמאלית בתרשים)
  • יחס האצה בין האצה 1 (אמפליטודה של 50%) לאצה 2 (אמפליטודה של 100%): יחס היעד הוא 2.
  • תרשים של אותות מ-MATLAB כמקור מידע חזותי
שיעור הצלחה
  • 32.1% מהמכשירים יצרו את אפקט 3 כצפוי.
  • 67.9% מהמכשירים נכשלו בגלל F04 (10.7%, אין אות ל-Acceleration 1) או בגלל F05 (57.1%, אין הבדל בין Acceleration 1 ל-Acceleration 2 כצפוי)
נתונים לאכלוס טבלת הביצועים של createWaveform‏ (אפקט 3)
מזהה המכשיר רמת תמחור סוג המפעיל הצלחה/כישלון Acceleration 1 (50%) Acceleration 2 (100%) יחס האצה Delta
#301 גבוהה X-LRA עובר 1.19 2.02 1.70 0.83
#302 גבוהה X-LRA עובר 0.87 1.85 2.12 0.98
#303 גבוהה X-LRA עובר 0.62 1.47 2.37 0.85
#304 גבוהה X-LRA עובר 0.82 1.89 2.30 1.07
#305 גבוהה X-LRA עובר 0.69 1.51 2.21 0.83
#306 גבוהה Z-LRA עובר 1.02 1.50 1.46 0.47
#307 גבוהה X-LRA עובר 0.59 1.37 2.32 0.78
#308 גבוהה Z-LRA עובר 0.58 0.72 1.25 0.14
#309 בינוני Z-LRA עובר 0.39 1.43 3.66 1.04
#310 גבוהה X-LRA נכשל (F04) 0.00 1.36 1.36 1.36
#311 גבוהה X-LRA נכשל (F04) 0.00 0.56 0.56 0.56
#312 בינוני Z-LRA נכשל (F04) 0.00 0.71 0.71 0.71
#313 גבוהה Z-LRA נכשל (F05) 0.60 0.61 1.02 0.01
#314 גבוהה Z-LRA נכשל (F05) 0.64 0.65 1.01 0.01
#315 גבוהה ERM נכשל (F05) 0.96 0.95 0.99 -0.01
#316 גבוהה Z-LRA נכשל (F05) 0.40 0.40 1.00 0.00
#317 גבוהה Z-LRA נכשל (F05) 0.60 0.58 0.98 -0.01
#318 גבוהה Z-LRA נכשל (F05) 0.30 0.30 1.00 0.00
#319 גבוהה Z-LRA נכשל (F05) 0.57 0.56 0.99 0.00
#320 בינוני Z-LRA נכשל (F05) 0.67 0.67 1.00 0.00
#321 בינוני Z-LRA נכשל (F05) 0.67 0.66 0.99 -0.01
#322 בינוני X-LRA נכשל (F05) 0.95 1.02 1.07 0.06
#323 נמוכה ERM נכשל (F05) 0.86 0.88 1.01 0.01
#324 נמוכה ERM נכשל (F05) 1.46 1.45 0.99 -0.01
#325 נמוכה ERM נכשל (F05) 0.95 0.96 1.01 0.01
#326 נמוכה Z-LRA נכשל (F05) 0.90 0.92 1.02 0.02
#327 נמוכה Z-LRA נכשל (F05) 0.47 0.47 1.00 0.00
#328 נמוכה Z-LRA נכשל (F05) 0.51 0.56 1.09 0.04

מפת הביצועים של אפקט 1, 3

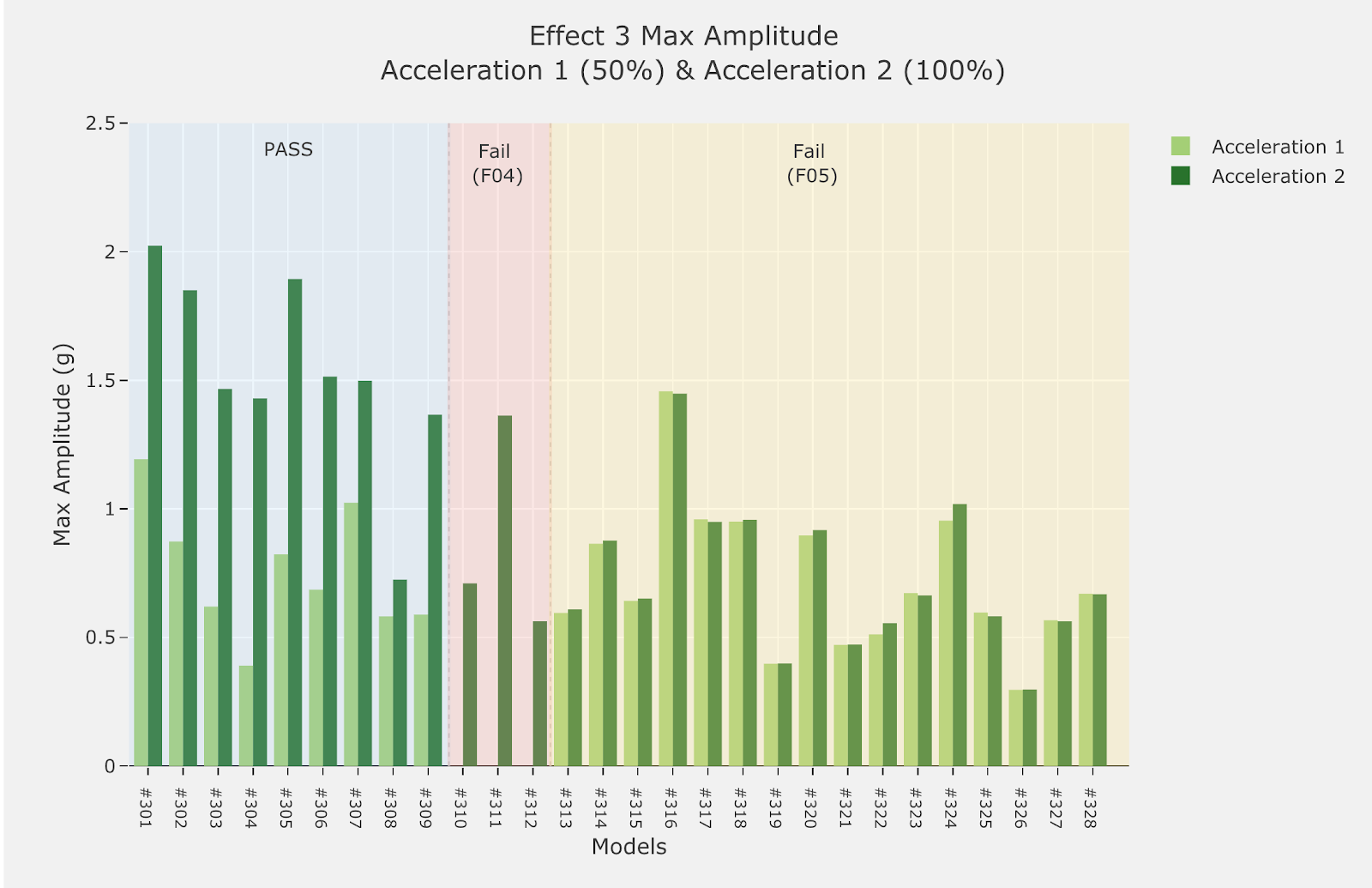

איור 8. מפת הביצועים של אפקט 3 (לפי 'הצלחה'/'כישלון')
