本頁介紹 Android 裝置 OEM 可使用的幾種機制，在產品線中採用自己的共用系統映像檔 (SSI)。此外，本文也建議程序，讓原始設備製造商 (OEM) 能夠以 AOSP 建構的一般系統映像檔 (GSI) 為基礎，建立自有 SSI。
背景
Project Treble 將單一的 Android 分成兩部分：硬體專屬部分 (供應商實作) 和一般 OS 部分 (Android OS 架構)。每個軟體都安裝在不同的分區：供應商分區用於硬體專屬軟體，系統分區則用於一般 OS 軟體。系統會定義並強制執行兩個分區的介面版本，稱為供應商介面 (VINTF)。使用這個分割系統時，您可以修改系統分割區，而不必修改供應商分割區，反之亦然。
動機
Android 開放原始碼計畫 (AOSP) 發布的架構程式碼一直都符合 Treble 架構，並維持與舊版供應商實作項目的回溯相容性。舉例來說，從 Android 10 AOSP 來源建構的通用系統映像檔，可在任何執行 Android 8 以上版本的 Treble 相容裝置上執行。消費者裝置搭載的 Android 版本是由 SoC 供應商和 OEM 修改。(請參閱「Android 版本生命週期」。)這些對架構進行的變更和擴充功能並非為了維持回溯相容性而編寫，因此 OS 升級的複雜度增加，成本也隨之提高。裝置專屬的變更和修改會增加 Android OS 版本升級的成本和複雜度。
在 Android 11 之前，合作夥伴無法透過明確的架構，為 Android OS 架構建構模組化擴充功能。本文說明 SoC 供應商和 OEM 建立 SSI 的步驟。也就是說，只要一個映像檔，就能從 Android 作業系統架構來源建構，在多部裝置上重複使用，維持與供應商實作的回溯相容性，並大幅降低 Android 作業系統升級的複雜度和成本。如需建立 SSI 的具體步驟，請參閱「建議的 GSI 型 SSI 步驟」一節，並注意您不一定要完成所有四個步驟。選擇哪些步驟 (例如僅步驟 1) 取決於您的實作方式。
SSI 總覽
使用 SSI 時，產品專屬的軟體元件和 OEM 擴充功能會放在新的 /product 分割區。/product 分區中的元件會使用明確定義的穩定介面，與 /system 分區中的元件互動。OEM 可以選擇建構一個 SSI，也可以選擇少量 SSI，供多個裝置 SKU 使用。Android 作業系統發布新版本時，原始設備製造商 (OEM) 只需一次投入資源，即可將 SSI 更新至最新 Android 版本。他們可以重複使用 SSI，在不更新 /product 分區的情況下，更新多部裝置。
請注意，原始設備製造商 (OEM) 和 SoC 供應商會建構 SSI，其中包含 OEM 需要的所有自訂功能和修改項目。本頁面提供的機制和最佳做法，可協助原始設備製造商達成下列主要目標：
- 在多個裝置 SKU 中重複使用 SSI。
- 使用模組化擴充功能更新 Android 系統，讓作業系統升級更輕鬆。
將產品專屬元件劃分為產品分割區的核心概念，與 Treble 將 SoC 專屬元件劃分為供應商分割區的概念類似。產品介面 (類似於 VINTF) 可讓 SSI 與產品分割區通訊。請注意，就 SSI 而言，「元件」一詞是指安裝到映像檔的所有資源、二進位檔、文字、程式庫等，這些資源基本上會成為分割區。
SSI 周圍的分區
圖 1 顯示 SSI 周圍的分區，以及分區和介面上各個介面和政策的版本。本節將詳細說明每個分割區和介面。

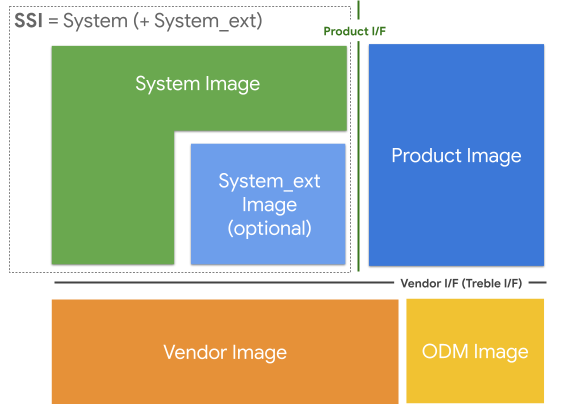

圖 1. SSI 周圍的分區和介面
圖片和分割區
本節資訊會區分「映像檔」和「磁碟分割」這兩個詞彙。
- 映像檔是概念上的軟體，可獨立更新。
- 分割區是可獨立更新的實體儲存位置。
圖 1 中的各節定義如下：
SSI：SSI 是 OEM 裝置通用的映像檔，可存在於多部裝置中。不含任何硬體或產品專屬元件。根據定義，特定 SSI 中的所有內容都會在所有使用該 SSI 的裝置間共用。SSI 由單一
/system圖片，或/system和/system_ext分區組成，如圖 1 所示。/system分區包含以 Android 開放原始碼計畫為基礎的元件，而/system_ext(如果已實作) 則包含 OEM 和 SoC 廠商的擴充功能，以及與 Android 開放原始碼計畫元件緊密結合的元件。舉例來說，如果 OEM Java 架構程式庫為 OEM 自己的應用程式提供自訂 API，就比較適合放在/system_ext分割區，而不是/system分割區。/system和/system_ext分割區的內容都是以 OEM 修改的 Android 來源建構而成。/system_ext分區為選用項目，但建議用於與 AOSP 型元件緊密結合的任何自訂功能和擴充功能。這項區別有助於您找出需要進行的變更，以便在一段時間內將這類元件從/system_ext分區移至/product分區。
產品：一組產品或裝置專屬元件，代表 OEM 對 Android OS 的自訂和擴充功能。將 SoC 專屬元件放在
/vendor分割區。SoC 供應商也可以使用/product分區，存放適當的元件，例如獨立於 SoC 的元件。舉例來說，如果 SoC 供應商向 OEM 客戶提供獨立於 SoC 的元件 (可選擇是否隨產品出貨)，SoC 供應商可以在產品圖片中放置該元件。元件的位置並非由擁有權決定，而是由用途決定。供應商：SoC 專屬元件的集合。
ODM：SoC 未提供的特定主機板元件集合。通常供應商映像檔由 SoC 供應商擁有，而 ODM 映像檔則由裝置製造商擁有。如果沒有個別的
/odm分區，SoC 供應商和 ODM 映像檔會合併到/vendor分區。
圖片之間的介面
SSI 有兩個主要介面，分別用於供應商和產品圖片：
供應商介面 (VINTF)：VINTF 是供應商和 ODM 映像檔中元件的介面。產品和系統映像檔中的元件只能透過這個介面與供應商和 ODM 映像檔互動。舉例來說，供應商映像檔不能依附於系統映像檔的私人部分，反之亦然。這項功能最初是在 Project Treble 中定義，可將映像檔分割為系統和供應商分區。介面說明方式如下：
- HIDL (Passthrough HAL 僅適用於
system和system_ext模組) - 穩定 AIDL
- 設定
- 系統屬性 API
- 設定檔結構定義 API
- VNDK
- Android SDK API
- Java SDK 程式庫
- HIDL (Passthrough HAL 僅適用於
產品介面：產品介面是 SSI 與產品圖片之間的介面。定義穩定介面可將產品元件與 SSI 中的系統元件分離。產品介面必須與 VINTF 採用相同的穩定介面。不過，對於搭載 Android 11 以上版本推出的裝置，系統只會強制執行 VNDK 和 Android SDK API。
在 Android 11 中啟用 SSI
本節說明如何使用新功能，在 Android 11 中支援 SSI。
/system_ext 分區
Android 11 推出 /system_ext 分區，做為選用分區。(這是指與 /system 分區中 AOSP 定義的元件緊密耦合的非 AOSP 元件。)/system_ext 分區應是 /system 分區的 OEM 專用擴充功能，且這兩個分區之間沒有定義介面。/system_ext 分割區中的元件可以對 /system 分割區發出私有 API 呼叫，/system 分割區中的元件也可以對 /system_ext 分割區發出私有 API 呼叫。
由於這兩個磁碟分割區緊密結合，因此在發布新版 Android 時，這兩個磁碟分割區會一併升級。為先前 Android 版本建立的 /system_ext 分區，不必與下一個 Android 版本的 /system 分區相容。
如要將模組安裝至 /system_ext 分區，請在 Android.bp 檔案中新增 system_ext_specific:
true。如果裝置沒有 /system_ext 分區，請將這類模組安裝至 /system 分區的 ./system_ext 子目錄。
記錄
以下是 /system_ext 分區的相關歷史記錄。設計目標是將所有 OEM 專屬元件 (無論是否為通用元件) 放置在 /product 分割區中。不過，一次移動所有元件並不可行，尤其是某些元件與 /system 分區緊密耦合時。如要將緊密耦合的元件移至 /product 分區，必須擴充產品介面。這通常需要大量重構元件本身，耗費大量時間和精力。/system_ext 分區最初是暫時存放這些元件的地方，這些元件尚未準備好移至 /product 分區。SSI 的目標是最終淘汰 /system_ext 分區。
不過，/system_ext 分區有助於盡可能讓 /system 分區接近 AOSP。使用 SSI 時，大部分的升級工作都花在 /system 和 /system_ext 分區的元件上。如果系統映像檔是從與 AOSP 盡可能相似的來源建構而成，您就可以專注於升級 system_ext 映像檔。
將元件從 /system 和 /system_ext 分區解除綁定，並移至 /product 分區
Android 9 導入了與 /system 分區配對的 /product 分區。/product 分割區中的模組可不受限制地使用系統資源，反之亦然。為在 Android 10 中啟用 SSI，產品元件會分割到 /system_ext 和 /product 分區。/system_ext 分區不必遵守 Android 9 中 /product 分區對使用系統元件的限制。從 Android 10 開始，/product 分區必須從 /system 分區取消組合，且必須使用 /system 和 /system_ext 分區的穩定介面。
如「/system_ext partition」一節所述，/system_ext 分區的主要用途是擴充系統功能，而非安裝隨附的產品模組。如要這麼做，請取消產品專屬模組的組合，並將其移至 /product 分區。將產品專屬模組解除綁定後，/system_ext 就能在裝置間共用。(詳情請參閱「將 /system_ext 分區設為通用」。)
如要從系統元件取消綁定 /product 分區，/product 分區必須與已透過 Project Treble 取消綁定的 /vendor 分區採用相同的強制執行政策。
從 Android 11 開始，系統會強制執行 /product 分區的原生和 Java 介面，詳情如下。詳情請參閱「強制執行產品分割介面」。
- 原生介面：
/product分區中的原生模組必須與其他分區解除繫結。產品模組中唯一允許的依附元件，是/system分割區中的部分 VNDK 程式庫 (包括 LLNDK)。產品應用程式所依附的 JNI 程式庫必須是 NDK 程式庫。 - Java 介面：
/product分區中的 Java (應用程式) 模組無法使用隱藏版 API，因為這些 API 不穩定。這些模組只能使用/system分區的公開 API 和系統 API，以及/system或/system_ext分區的 Java SDK 程式庫。您可以為自訂 API 定義 Java SDK 程式庫。
以 GSI 為基礎的 SSI 建議步驟

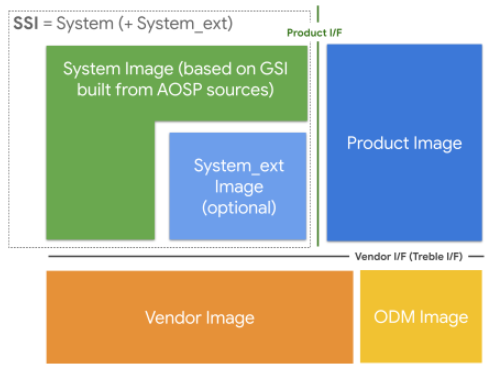

圖 2. 以 GSI 為基礎的 SSI 建議分割區
通用系統映像檔 (GSI) 是直接從 Android 開放原始碼計畫建構的系統映像檔。GSI 可用於 Treble 相容性測試 (例如 CTS-on-GSI)，以及做為參考平台，供應用程式開發人員在沒有搭載所需 Android 版本的實體裝置時，測試應用程式的相容性。
原始設備製造商也可以使用 GSI 製作 SSI。如「映像檔和分割區」一文所述，SSI 包含 AOSP 定義元件的系統映像檔，以及 OEM 定義元件的 system_ext 映像檔。使用 GSI 做為 system 映像檔時，原始設備製造商可以專注於升級 system_ext 映像檔。
本節提供指南，協助 OEM 廠商在使用 AOSP 或近乎 AOSP 的系統映像檔時，將自訂項目模組化至 /system_ext 和 /product 分割區。如果原始設備製造商從 Android 開放原始碼計畫來源建構系統映像檔，則可將建構的系統映像檔替換為 Android 開放原始碼計畫提供的 GSI。不過，原始設備製造商不需要一次完成最後一個步驟 (直接使用 GSI)。
步驟 1：為 OEM 的系統映像檔 (OEM GSI) 繼承 generic_system.mk
透過繼承 generic_system.mk (在 Android 11 中名為 mainline_system.mk，並在 Android 開放原始碼計畫中重新命名為 generic_system.mk)，系統映像檔 (OEM GSI) 會包含 Android 開放原始碼計畫 GSI 的所有檔案。原始設備製造商 (OEM) 可以修改這些檔案，因此除了 AOSP GSI 檔案外，OEM GSI 也可以包含 OEM 專有檔案。不過，OEM 不得修改 generic_system.mk 檔案本身。

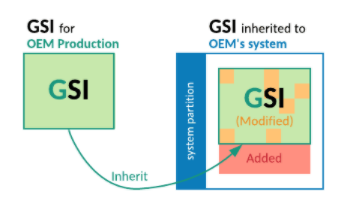

圖 3. 為 OEM 的系統映像檔繼承 generic_system.mk
步驟 2：讓 OEM GSI 擁有與 AOSP GSI 相同的檔案清單
現階段 OEM GSI 無法包含其他檔案。原始設備製造商的專有檔案必須移至 system_ext 或 product 分區。

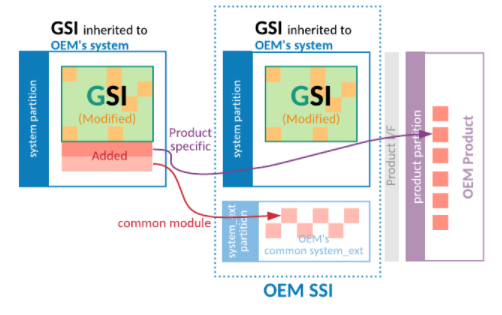

圖 4. 將新增的檔案移出 OEM GSI
步驟 3：定義允許清單，限制 OEM GSI 中修改的檔案
如要檢查修改後的檔案，原始設備製造商 (OEM) 可以使用 compare_images 工具，並比較 AOSP GSI 與 OEM GSI。從 AOSP lunch 目標 generic_system_* 取得 AOSP GSI。
定期使用 allowlist 參數執行 compare_images 工具，即可監控允許清單以外的差異。這樣可避免對 OEM GSI 進行額外修改。

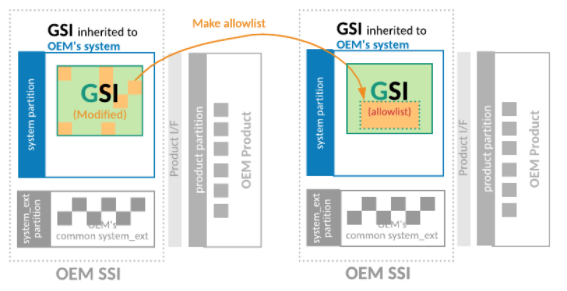

圖 5. 定義允許清單，減少 OEM GSI 中修改的檔案清單
步驟 4：讓 OEM GSI 與 AOSP GSI 具有相同的二進位檔
清理許可清單後，原始設備製造商就能將 AOSP GSI 用於自家產品的系統映像檔。如要清除允許清單，原始設備製造商可以放棄 OEM GSI 中的變更，也可以將變更上傳至 AOSP，讓 AOSP GSI 包含這些變更。

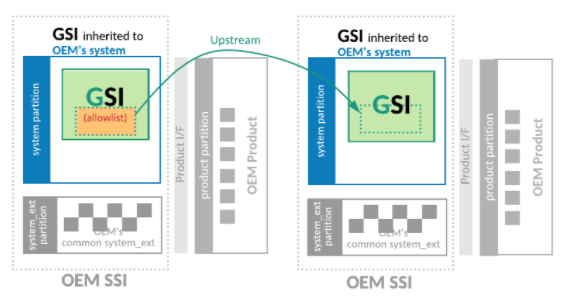

圖 6. 讓 OEM GSI 與 AOSP GSI 具有相同的二進位檔
為原始設備製造商 (OEM) 定義 SSI
在建構時保護 /system 分割區
為避免 /system 分區中出現任何產品專屬變更，並定義 OEM GSI，OEM 可以使用名為 require-artifacts-in-path 的 Makefile 巨集，防止在呼叫巨集後宣告任何系統模組。請參閱建立 Makefile 並啟用構件路徑檢查的範例。
OEM 可以定義清單，允許將產品專屬模組暫時安裝在 /system 分區中。不過，如要讓 OEM GSI 適用於所有 OEM 產品，這份清單就必須空白。這個程序是用於定義 OEM GSI，可獨立於 AOSP GSI 的步驟。
強制執行產品介面
為確保 /product 分區未綁定，原始設備製造商可以設定 PRODUCT_PRODUCT_VNDK_VERSION:= current (適用於原生模組) 和 PRODUCT_ENFORCE_PRODUCT_PARTITION_INTERFACE:= true (適用於 Java 模組)，確保裝置強制執行產品介面。如果裝置的 PRODUCT_SHIPPING_API_LEVEL 大於或等於 30，系統會自動設定這些變數。詳情請參閱「強制執行產品分割介面」。
將 /system_ext 分區設為通用
/system_ext 分區可能因裝置而異，因為當中可能含有裝置專屬的系統隨附模組。由於 SSI 包含 /system 和 /system_ext 分區，/system_ext 分區的差異會阻礙原始設備製造商定義 SSI。原始設備製造商可以擁有自己的 SSI，並移除所有差異，將 /system_ext 分割區設為通用，即可在多部裝置之間共用該 SSI。
本節提供建議，說明如何將 /system_ext 分區設為通用。
公開系統分區中隱藏的 API
許多產品專屬應用程式無法安裝在產品分割區中，因為這些應用程式使用隱藏版 API，而產品分割區禁止使用這類 API。如要將裝置專用應用程式移至產品分割區，請移除隱藏 API 的使用方式。
從應用程式中移除隱藏 API 的最佳方式，是找出替代的公開或系統 API 來取代。如果沒有可取代隱藏 API 的 API，原始設備製造商 (OEM) 可以為 AOSP 貢獻心力，為自家裝置定義新的系統 API。
或者，OEM 可以在 /system_ext 分區中建立自己的 Java SDK 程式庫，定義自訂 API。它可以運用系統分區中的隱藏版 API，並將 API 提供給產品或供應商分區中的應用程式。為確保回溯相容性，原始設備製造商必須凍結面向產品的 API。
包含所有 APK 的超集，並略過每個裝置的部分套件安裝作業
系統隨附的某些套件並非所有裝置都有。
將這些 APK 模組解除綁定並移至產品或供應商分割區，可能會有困難。做為暫時解決方案，原始設備製造商可以讓 SSI 包含所有模組，然後使用 SKU 屬性 (ro.boot.hardware.sku) 篩除不需要的模組。如要使用篩選器，原始設備製造商可以疊加架構資源 config_disableApkUnlessMatchedSku_skus_list 和 config_disableApksUnlessMatchedSku_apk_list。
如要進行更精確的設定，請宣告廣播接收器，停用不必要的套件。廣播接收器會在收到 ACTION_BOOT_COMPLETED 訊息時呼叫 setApplicationEnabledSetting，停用套件。
定義 RRO，而非使用靜態資源疊加
靜態資源疊加層會操控疊加的套件。不過，這可能會阻礙定義 SSI，因此請務必開啟 RRO 的屬性並正確設定。OEM 只要依下列方式設定屬性，就能將所有自動產生的疊加層設為 RRO。
PRODUCT_ENFORCE_RRO_TARGETS := *
PRODUCT_ENFORCE_RRO_EXCLUDED_OVERLAYS := # leave it empty
如需詳細設定，請手動定義 RRO，而非依賴自動產生的 RRO。詳情請參閱「執行階段資源重疊 (RRO)」。原始設備製造商也可以使用 android:requiredSystemPropertyName 和 android:requiredSystemPropertyValue 屬性，定義取決於系統屬性的條件式 RRO。
常見問題 (FAQ)
我可以定義多個 SSI 嗎？
這取決於裝置 (或裝置群組) 的共通性和特徵。
如要讓 OEM 嘗試將 system_ext 分區設為通用，請參閱「將 system_ext 分區設為通用」。如果裝置群組有許多差異，最好定義多個 SSI。
我可以修改 OEM GSI 的 generic_system.mk (mainline_system.mk) 嗎？
不可以。但原始設備製造商 (OEM) 可以為 OEM GSI 定義新的 Makefile，並繼承 generic_system.mk 檔案，然後改用新的 Makefile。如需範例，請參閱「強制執行產品分割介面」。
我可以從 generic_system.mk 中移除與實作項目衝突的模組嗎？
否。GSI 具有可啟動及可測試的最低模組集。如果您認為某個模組並非必要，請提出錯誤報告，更新 AOSP 中的 generic_system.mk 檔案。
