Создание снимков VNDK

Снимок VNDK — это набор ядра VNDK и библиотек VNDK-SP для версии Android. Вы можете обновить только системный раздел, если system.img включает соответствующий снимок VNDK, необходимый vendor.img .

Официальные снимки VNDK автоматически создаются на сервере сборки Android и возвращаются в /prebuilts/vndk дерева исходного кода Android. В целях разработки вы можете создавать снимки VNDK локально. Снимки VNDK поддерживаются для версий Arm, Arm64, x86 и x86_64 TARGET_ARCH .

Создание снимков

Сервер сборки Android генерирует артефакты сборки и файлы моментальных снимков VNDK, используя следующие параметры сборки и команды сборки.

Параметры сборки

Целевое имя сборки — vndk . Целевая конфигурация сборки показана ниже.

TARGET_PRODUCT TARGET_ARCH TARGET_ARCH_VARIANT
aosp_arm arm armv7-a-neon
aosp_arm64 arm64 armv8-a
aosp_x86 x86 x86
aosp_x86_64 x86_64 x86_64
  • TARGET_PRODUCT=aosp_$(TARGET_ARCH)
  • TARGET_BUILD_VARIANT=user
  • TARGET_ARCH совпадает с целевыми арками общего образа системы (GSI) ( arm , arm64 , x86 , x86_64 ).
  • TARGET_ARCH_VARIANT . Для моментальных снимков версии 28 (Android 9) и более поздних версий включены популярные конфигурации, перечисленные выше.

Команды сборки

Для официальных снимков Android 9 и более поздних версий включает образец цели ( vndk ) в vndk.mk , который создает и выводит снимок VNDK в $DIST_DIR . ZIP-файл моментального снимка имеет формат android-vndk-$(TARGET_ARCH).zip . Например:

lunch aosp_TARGET_ARCH-user
make -j vndk dist [BOARD_VNDK_VERSION=current]

Сервер сборки Android использует сценарий build.sh для сборки всех поддерживаемых вариантов Arch с помощью следующей команды.

DIST_DIR=dist_dir development/vndk/snapshot/build.sh

Снимок VNDK для версии Android создается из ветки выпуска этой версии.

Сборка локально

Во время разработки вы можете создавать снимки VNDK из локального дерева исходного кода с помощью следующих команд.

  • Чтобы построить все поддерживаемые арки одновременно, выполните следующий сценарий сборки ( build.sh ).
    cd $ANDROID_BUILD_TOP
    development/vndk/snapshot/build.sh

  • Чтобы создать один конкретный TARGET_ARCH , выполните следующие команды.
    lunch aosp_TARGET_ARCH-user
    m -j vndk dist


Соответствующий файл android-vndk-$(TARGET_ARCH).zip создается в $DIST_DIR .

Файлы снимков

Снимок VNDK включает следующие файлы.

  • Вариант поставщика общих библиотек VNDK-core и VNDK-SP.
    • Общие библиотеки LL-NDK не нужны, поскольку они обратно совместимы.
    • Для 64-битных целей созданы и включены библиотеки TARGET_ARCH и TARGET_2ND_ARCH .
  • Список VNDK-core, VNDK-SP, LL-NDK и VNDK-частных библиотек находится в [vndkcore|vndksp|llndk|vndkprivate].libraries.txt .
  • Лицензионные файлы.
  • module_paths.txt . Записывает пути к модулям для всех библиотек VNDK, что необходимо для проверки того, что проекты GPL имеют исходные коды, выпущенные в данном дереве исходных кодов Android.

Для данного ZIP-файла моментального снимка VNDK, android-vndk-$(TARGET_ARCH).zip , предварительно созданные библиотеки VNDK группируются в отдельные каталоги с именами arch-$(TARGET_ARCH)-$(TARGET_ARCH_VARIANT) в соответствии с битностью ABI. Например, для android-vndk-arm64.zip 64-битные библиотеки размещаются в arch-arm64-armv8-a а 32-битные библиотеки — в arch-arm-armv8-a . В приведенном ниже примере показана структура каталогов для ZIP-файла моментального снимка VNDK Arm64 ( TARGET_ARCH=arm64 ) ( android-vndk-arm64.zip ).

Структура каталогов моментальных снимков VNDK

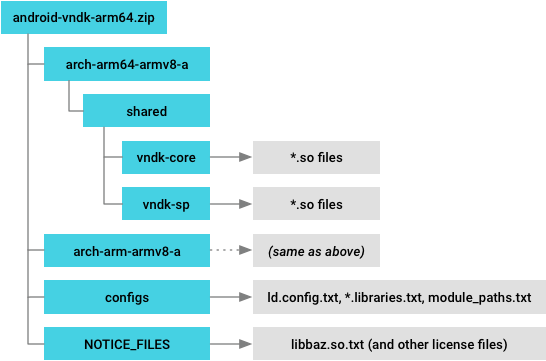

Рис. 1. Структура каталогов снимков VNDK (пример)

Сборка для снимков поставщиков

Android 11 поддерживает снимки поставщика , которые позволяют vendor.img независимо от версии Android в дереве исходного кода. Моментальный снимок VNDK по умолчанию содержит файлы общей библиотеки ( .so ), которые можно установить на устройства, а затем связать их с двоичными файлами C++ поставщика во время выполнения. Для сборки на основе этого моментального снимка VNDK вам потребуются дополнительные артефакты, такие как файлы заголовков и экспортированные флаги.

Чтобы создать такие артефакты (вместе со снимком VNDK) из локального дерева исходного кода, используйте следующую команду.

VNDK_SNAPSHOT_BUILD_ARTIFACTS=true development/vndk/snapshot/build.sh

Эта команда создает файлы android-vndk-$(TARGET_ARCH).zip в $DIST_DIR . В приведенном ниже примере показан ZIP-файл моментального снимка VNDK Arm64 с артефактами сборки. Файлы, выделенные жирным шрифтом, — это новые файлы, добавленные в обычный снимок VNDK (показанный на рис. 1), они включают файлы JSON (в которых хранятся cflags каждой библиотеки) и все экспортированные файлы заголовков.

android-vndk-arm64.zip
├── arch-arm64-armv8-a
│   └── shared
│       ├── vndk-core  -> *.so files, *.json files
│       └── vndk-sp    -> *.so files, *.json files
├── arch-arm-armv8-a   -> (same as arch-arm64-armv8-a)
├── configs            -> *.libraries.txt, module_paths.txt, module_names.txt
├── include            -> exported header files (*.h, *.hh, etc.)
└── NOTICE_FILES       -> license txt files

Загрузить снимки VNDK

Снимки VNDK проверяются в дереве исходного кода в разделе /prebuilts/vndk/v VER , где VER соответствует версии снимка VNDK (которая соответствует версии SDK соответствующего выпуска Android). Например, снимок Android 8.1 VNDK имеет версию 27.

Используйте скрипт update.py

Скрипт update.py ( /development/vndk/snapshot/update.py ) автоматизирует процесс добавления предварительно созданного снимка VNDK в дерево исходного кода. Он автоматически обнаруживает артефакты сборки и соответствующим образом заполняет связанные свойства в сгенерированном Android.bp . Этот скрипт выполняет следующие задачи:

  1. В /prebuilts/vndk/v VER используется repo start для создания новой ветки Git.
  2. Извлекает и распаковывает артефакты сборки снимков VNDK.
  3. Запускает gen_buildfiles.py для автоматического создания файлов сборки ( Android.bp ).
  4. Запускает check_gpl_license.py для проверки наличия исходных кодов готовых библиотек, лицензированных по лицензии General Public License (GPL), в текущем дереве исходного кода.
  5. Использует git commit для фиксации новых изменений.

Используйте локально созданные снимки VNDK.

Вы также можете использовать локально созданные снимки VNDK. Если указан параметр --local , сценарий update.py извлекает артефакты сборки моментальных снимков VNDK из указанного локального каталога (вместо сервера сборки Android), в котором находятся файлы android-vndk-$(TARGET_ARCH).zip созданные в ходе development/vndk/snapshot/build.sh . С опцией --local скрипт update.py пропускает проверку лицензии GPL и шаги git commit .

Синтаксис:

python update.py VER --local local_path

Пример команды для обновления снимка Android 8.1 VNDK с использованием артефактов локальной сборки в /path/to/local/dir :

python update.py 27 --local /path/to/local/dir

Пример структуры каталогов локально созданного снимка VNDK:

prebuilts/vndk
├── v30
│   ├── arm64
│   │   ├── arch-arm64-armv8-a -> (prebuilt libs)
│   │   ├── arch-arm-armv8-a   -> (prebuilt libs)
│   │   ├── configs            -> (config files)
│   │   ├── include            -> (exported header files)
│   │   └── Android.bp         -> (VNDK modules with cflags)
│   ├── arm                    -> (same as above)
│   ├── x86_64                 -> (same as above)
│   ├── x86                    -> (same as above)
│   ├── common
│   │   ├── NOTICE_FILES       -> (license files)
│   │   └── Android.bp         -> (license file modules)
│   └── Android.bp             -> (*.libraries.30.txt modules)
└── (other VNDK versions)      -> (same as above)
Артефакты локальной сборки добавляются автоматически, если артефакты были созданы с помощью VNDK_SNAPSHOT_BUILD_ARTIFACTS=true .

Установите снимки VNDK

Образ системы устанавливает библиотеки моментальных снимков VNDK во время сборки, используя информацию в BOARD_VNDK_VERSION , PRODUCT_EXTRA_VNDK_VERSIONS и ro.vndk.version . Вы можете контролировать, какие снимки VNDK будут установлены из предварительно созданных каталогов снимков VNDK (например, /prebuilts/vndk/v29 или /prebuilts/vndk/v30 ), используя один из следующих параметров.

  • Вариант 1: BOARD_VNDK_VERSION . Используйте модули моментальных снимков для создания модулей текущего поставщика и устанавливайте только те модули моментальных снимков, которые необходимы для модулей поставщика.
  • Вариант 2: PRODUCT_EXTRA_VNDK_VERSIONS . Установите модули снимков VNDK независимо от модулей текущего поставщика. При этом будут установлены готовые снимки VNDK, перечисленные в PRODUCT_EXTRA_VNDK_VERSIONS без привязки их к каким-либо другим модулям во время сборки.

Установить BOARD_VNDK_VERSION

BOARD_VNDK_VERSION показывает версию VNDK, для сборки которой необходимы модули текущего поставщика. Если BOARD_VNDK_VERSION имеет доступную версию моментального снимка VNDK в каталоге /prebuilts/vndk , устанавливается моментальный снимок VNDK, указанный в BOARD_VNDK_VERSION . Если снимок VNDK недоступен в каталоге, возникает ошибка сборки.

Определение BOARD_VNDK_VERSION также позволяет устанавливать модули VNDK. Модули поставщиков связываются с версией моментального снимка VNDK, определенной в BOARD_VNDK_VERSION во время сборки (при этом текущие модули VNDK не собираются в исходном коде системы). При загрузке полного дерева исходного кода из репозитория исходные коды как системы, так и поставщика основаны на одной и той же версии Android.

Установить PRODUCT_EXTRA_VNDK_VERSIONS

PRODUCT_EXTRA_VNDK_VERSIONS перечисляет дополнительные версии VNDK, которые необходимо установить. Обычно достаточно иметь один снимок VNDK для текущего раздела поставщика. Однако в некоторых случаях вам может потребоваться включить несколько снимков в один образ системы. Например, GSI имеет несколько снимков для поддержки версий разных поставщиков с одним образом системы. Установив PRODUCT_EXTRA_VNDK_VERSIONS , вы можете установить модули снимков VNDK в дополнение к версии VNDK в BOARD_VNDK_VERSION .

Если PRODUCT_EXTRA_VNDK_VERSIONS имеет определенный список версий, система сборки ищет готовые снимки списка версий в каталоге prebuilts/vndk . Если система сборки находит все перечисленные снимки, она устанавливает эти файлы снимков в каждый VNDK APEX ( out/target/product/$(TARGET_DEVICE)/system_ext/apex/com.android.vndk.v VER . Отсутствующие версии вызывают ошибку сборки.

Модули VNDK не связываются с модулями поставщика во время сборки, но могут использоваться во время выполнения, если модулям поставщика в разделе поставщика требуется одна из установленных версий VNDK. PRODUCT_EXTRA_VNDK_VERSIONS действителен, только если определен BOARD_VNDK_VERSION .

PLATFORM_VNDK_VERSION

PLATFORM_VNDK_VERSION определяет версию VNDK для текущих модулей VNDK в исходном коде системы. Значение устанавливается автоматически:

  • До выпуска PLATFORM_VNDK_VERSION устанавливается как PLATFORM_VERSION_CODENAME .
  • При выпуске PLATFORM_SDK_VERSION копируется в PLATFORM_VNDK_VERSION .

После выпуска версии Android текущие библиотеки VNDK устанавливаются в VNDK APEX ( /system/apex/com.android.vndk.v VER ), где VER — это версия, хранящаяся в PLATFORM_VNDK_VERSION .

Если для BOARD_VNDK_VERSION установлено значение current , PLATFORM_VNDK_VERSION сохраняется в ro.vndk.version , в противном случае BOARD_VNDK_VERSION сохраняется в ro.vndk.version . PLATFORM_VNDK_VERSION устанавливается на версию SDK при выпуске Android; до выпуска буквенно-цифровое кодовое имя Android использовалось для PLATFORM_VNDK_VERSION .

Сводка настроек версии VNDK

В таблице приведены настройки версии VNDK.

Продавец
Строить
Доска
Версия
SDK
Выпускать
Платформа
Версия
Версия
Свойство
Каталог установки
Текущие модули ВНДК current До CODE_NAME CODE_NAME /system/apex/com.android.vndk.v CODE_NAME
После SDK_VER SDK_VER /system/apex/com.android.vndk.v SDK_VER
Готовые модули моментальных снимков VNDK_VER
для снимка
До или После CODE_NAME
или SDK_VER
VNDK_VER /system_ext/apex/com.android.vndk.v VNDK_VER
  • Версия платы ( BOARD_VNDK_VERSION ). Версия VNDK, необходимая для сборки модулей поставщика. Установите значение current , если модули поставщика могут связываться с текущими системными модулями.
  • Версия платформы ( PLATFORM_VNDK_VERSION ). Версия VNDK, которую создают текущие системные модули. Создается только тогда, когда BOARD_VNDK_VERSION равен текущему.
  • Свойство версии ( ro.vndk.version ). Свойство, указывающее версию VNDK, которую необходимо запускать двоичным файлам и библиотекам в файлеvendor.img. Хранится в vendor.img по адресу /vendor/default.prop .
