音頻環回加密狗

下圖和照片顯示了耳機連接器的音訊環回適配器。 Chrome硬體團隊設計了這個電路和插頭用於功能測試；然而它還有許多其他用途。 Android 音訊團隊使用它來測量往返音訊延遲，方法是透過輸出發送編碼訊號，然後在輸入上尋找匹配訊號。兩者之間的時間是輸入延遲加上輸出延遲的總和。該技術用於OboeTester和 CTS Verifier。

PassMark Software提供基於以下電路的環回加密狗。這不是建議或認可。 Google 與 PassMark 沒有商業關係。

電路

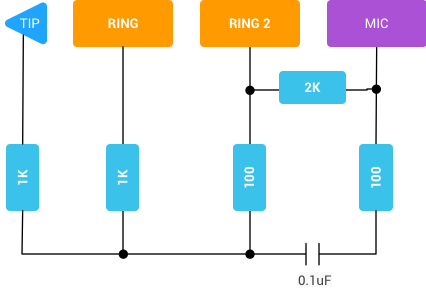

圖1.電路圖

為了確保輸出訊號不會使麥克風輸入過載，我們將其降低了約 20dB。電阻負載告訴麥克風極性開關音訊環回適配器是 US/CTIA 引腳排列尖環環屏蔽 (TRRS) 插頭。

已組裝

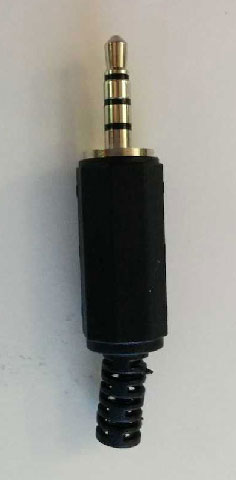

圖 2.組裝完畢
