Modalità soundbar dinamica

Grazie al supporto del framework Android 14, gli OEM possono configurare set-top box (STB) e dispositivi over-the-top (OTT) con altoparlanti integrati o connessi per fungere da soundbar per i dispositivi connessi. La modalità soundbar dinamica (DSM) in Android 14 supporta gli attributi CEC (Consumer Electronics Control) HDMI per le soundbar, come l'audio return channel (ARC) e il controllo audio del sistema.

Questa funzionalità è destinata solo ai dispositivi di riproduzione CEC Android TV.

Requisiti

Per adottare la funzionalità soundbar, gli OEM devono soddisfare i requisiti del dispositivo e della UI di sistema elencati in questa sezione.

Requisiti del dispositivo

Per supportare DSM, il dispositivo STB o OTT deve soddisfare i seguenti requisiti:

  • Sul dispositivo deve essere installato Android 14.
  • Quando DSM è abilitato, il dispositivo deve comportarsi come una soundbar seguendo le specifiche HDMI CEC, ad esempio ARC.
  • Il dispositivo deve essere in grado di riprodurre suoni su altoparlanti integrati o collegati.
  • Quando il dispositivo non è una sorgente attiva, tutti i contenuti multimediali devono essere messi in pausa sul dispositivo, limitandone il consumo energetico.

Requisiti dell'UI di sistema

Per supportare DSM, gli OEM devono soddisfare i seguenti requisiti durante la progettazione dell'interfaccia utente di sistema:

  • L'etichetta dell'interfaccia utente deve includere un riferimento ad ARC o Audio Return Channel (ARC).
  • L'UI deve informare l'utente di connettere il dispositivo alla porta ARC della TV per stabilire la connessione ARC.
  • L'interfaccia utente deve informare l'utente che la funzionalità potrebbe non funzionare come previsto se un'altra soundbar o un altro ricevitore audio/video (AVR) è connesso alla rete HDMI.
  • L'interfaccia utente deve informare l'utente che lo schermo potrebbe sfarfallare quando attiva/disattiva l'impostazione.
  • Se il dispositivo non ha altoparlanti integrati, DSM deve essere disattivato per impostazione predefinita.

Come best practice, ti consigliamo di utilizzare il menu Display e audio come posizione dell'impostazione utente per attivare o disattivare ARC, come mostrato in Implementazione SysUI.

Implementazione del framework

L'implementazione della funzionalità della soundbar CEC e l'allocazione dinamica dell'indirizzo logico 5 esistono nel framework Android. Il framework alloca l'indirizzo logico quando l'impostazione della soundbar è attiva, in modo che il dispositivo diventi una soundbar in modo dinamico. Quando l'impostazione della soundbar è disattivata, il framework dealloca l'indirizzo logico.

In base all'input dell'utente nell'interfaccia utente del sistema, HdmiControlManager imposta CEC_SETTING_NAME_SOUNDBAR_MODE su SOUNDBAR_MODE_ENABLED o SOUNDBAR_MODE_DISABLED. Il valore predefinito di CEC_SETTING_NAME_SOUNDBAR_MODE è impostato su SOUNDBAR_MODE_DISABLED.

HdmiControlService ascolta la modifica dell'impostazione CEC_SETTING_NAME_SOUNDBAR_MODE per eseguire le seguenti operazioni:

  • Verifica se esiste un dispositivo di riproduzione locale e se la proprietà ARC è supportata.
  • Attiva l'allocazione dell'indirizzo logico per aggiungere o rimuovere il dispositivo audio locale.
  • Assicurati che lo stato dell'impostazione venga mantenuto se il dispositivo viene collegato a caldo.

Consulta il seguente esempio di dichiarazioni per impostare e ottenere lo stato della modalità soundbar:

    /**
     * Name of a setting deciding whether the Soundbar mode feature is enabled.
     * Before exposing this setting make sure the hardware supports it, otherwise, you may
     * experience multiple issues.
     *
     * @see HdmiControlManager#setSoundbarMode(int)
     */
    public static final String CEC_SETTING_NAME_SOUNDBAR_MODE = "soundbar_mode";
    /**
     * Soundbar mode feature enabled.
     */
    public static final int SOUNDBAR_MODE_ENABLED = 1;
    /**
     * Soundbar mode feature disabled.
     */
    public static final int SOUNDBAR_MODE_DISABLED = 0;

   /**
     * Set the status of Soundbar mode feature.
     *
     * This allows to enable/disable Soundbar mode on the playback device.
     * The setting's effect will be available on devices where the hardware supports this feature.
     * If enabled, an audio system local device will be allocated and try to establish an ARC
     * connection with the TV. If disabled, the ARC connection will be terminated and the audio
     * system local device will be removed from the network.
     */
    public void setSoundbarMode(@SoundbarMode int value) {
    }

    /**
     * Get the current status of Soundbar mode feature.
     *
     * Reflects whether Soundbar mode is currently enabled on the playback device.
     * If enabled, an audio system local device will be allocated and try to establish an ARC
     * connection with the TV. If disabled, the ARC connection will be terminated and the audio
     * system local device will be removed from the network.
     */
    public int getSoundbarMode() {}

Implementazione OEM

Per supportare la funzionalità di soundbar dinamica, gli OEM devono assicurarsi che l'hardware la supporti. Gli OEM devono configurare il dispositivo e implementare la UI di sistema per fornire l'interfaccia richiesta per gli input dell'utente.

Implementazione del dispositivo

Per supportare la funzionalità della soundbar su un dispositivo:

  1. Visualizza il dispositivo di riproduzione su Android 14.
  2. Implementa la porta HDMI ARC nel driver.

  3. Lascia invariati i valori RRO di config_cecSoundbarModeEnabled_default e config_cecSoundbarModeDisabled_default in config.xml in modo che la funzionalità rimanga disattivata per impostazione predefinita.

  4. Assicurati che il dispositivo abbia altoparlanti integrati o collegati per riprodurre l'audio e modifica la configurazione delle norme audio.

  5. Imposta la proprietà di sistema persist.sys.hdmi.property_arc_support su true per indicare che ARC è supportato.

  6. Mostra l'impostazione per attivare/disattivare la modalità soundbar nell'interfaccia utente di sistema.

  7. Per il debug, utilizza il seguente comando adb per attivare o disattivare la funzionalità della soundbar (1 per l'attivazione e 0 per la disattivazione):

adb shell cmd hdmi_control cec_setting set soundbar_mode <1/0>

Implementazione di SysUI

Questa sezione descrive un flusso dell'interfaccia utente simulato e consigliato per attivare e disattivare DSM. L'impostazione Output audio si trova nel menu Display e audio, come mostrato nella figura 1:

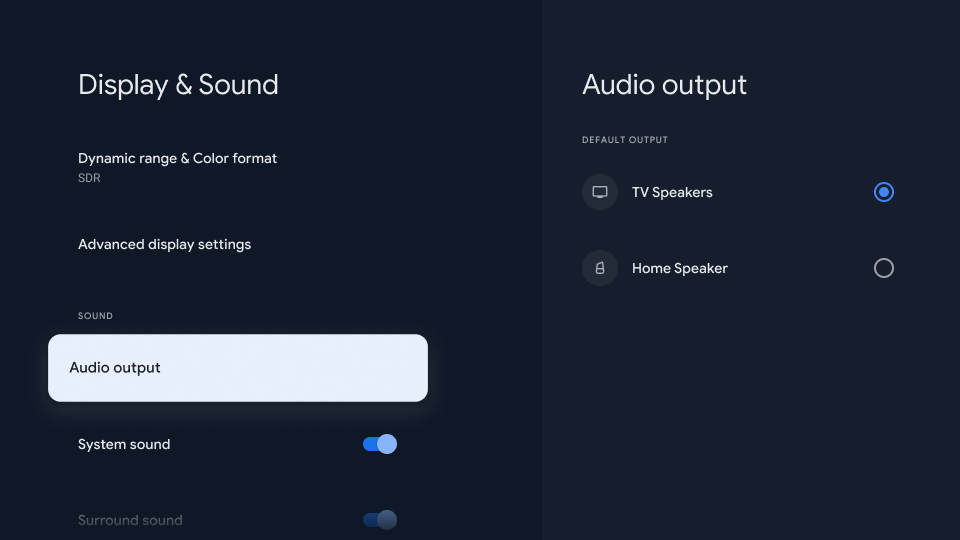

dsm_audio_output

Figura 1. Impostazione dell'output audio nel menu Display e audio.

Per il funzionamento di DSM, l'impostazione Attiva HDMI-CEC deve essere attivata. L'impostazione ARC può essere attivata solo se HDMI-CEC è attivato. L'impostazione ARC non è disponibile e viene disattivata se HDMI-CEC è disattivato, come mostrato nella figura 2. Nel flusso dell'interfaccia utente seguente, quando l'utente disattiva l'impostazione Attiva HDMI-CEC nel menu Display e audio e seleziona Speaker per la casa, l'impostazione ARC viene disattivata. L'utente può attivare l'impostazione Riproduci audio TV attivando Attiva HDMI-CEC.

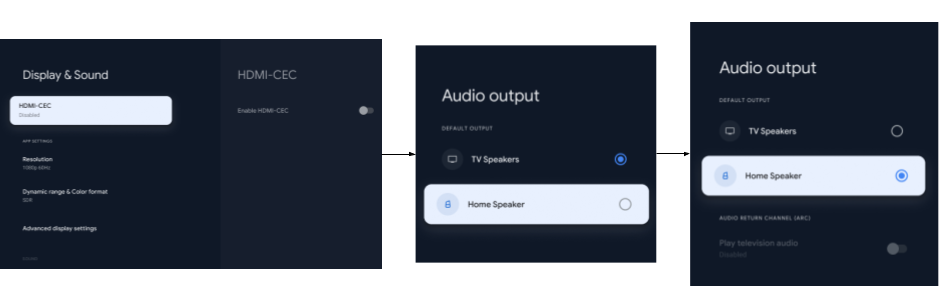

dsm_ui_disable_arc

Figura 2. UI per l'opzione ARC disattivata.

Quando l'impostazione HDMI-CEC è attiva, l'utente può utilizzare l'impostazione ARC in Uscita audio per attivare e disattivare DSM. Per attivare DSM, l'utente segue il flusso dell'interfaccia utente nella figura 3. Nel seguente flusso dell'interfaccia utente, per attivare la modalità soundbar, l'utente seleziona Home Speaker e seleziona e conferma l'impostazione ARC. Per disattivare DSM, l'utente disattiva l'impostazione ARC.

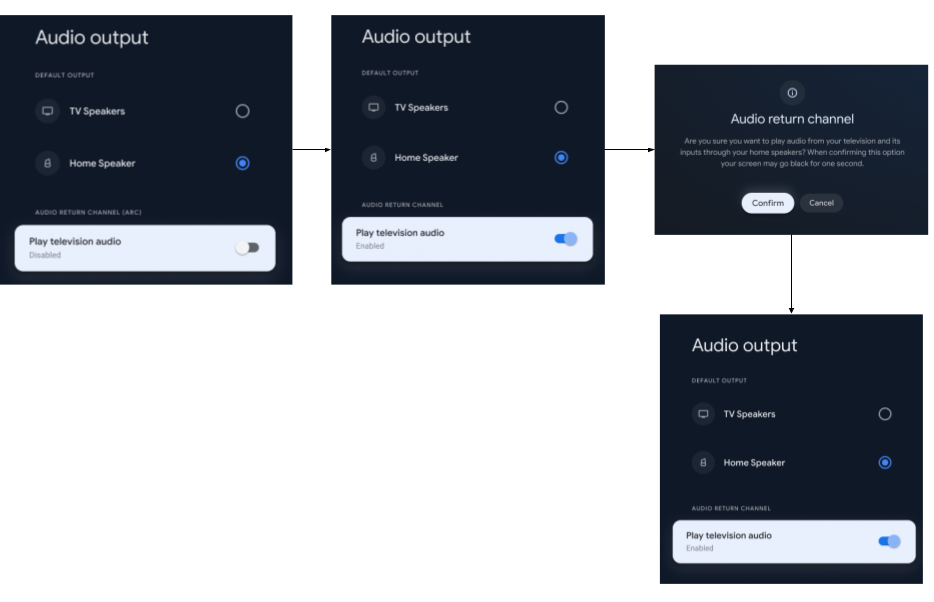

dsm_ui_enable_arc

Figura 3. Interfaccia utente per attivare DSM.

Convalida

Gli OEM possono eseguire un test audio per assicurarsi che gli speaker del dispositivo di riproduzione riproducano il suono proveniente dalla TV o da altri dispositivi collegati al pannello della TV.

Convalida manuale

Utilizza gli scenari seguenti per convalidare manualmente il comportamento previsto:

  • L'impostazione ARC è attivata:
    • La TV si disattiva.
    • L'audio della TV viene indirizzato agli speaker del dispositivo.
  • L'impostazione ARC è disattivata:
    • La TV interrompe il routing dell'audio al dispositivo.
    • La TV inizia a riprodurre l'audio.
  • L'impostazione ARC è attivata e il dispositivo è connesso a una porta non ARC della TV:
    • Il dispositivo non riproduce l'audio della TV.
  • L'impostazione ARC è attivata e l'indirizzo logico 5 è in uso da un altro dispositivo prima che il dispositivo venga connesso:
    • Il dispositivo si comporta come un dispositivo di riproduzione puro, non come una soundbar.
  • L'impostazione ARC è attivata, l'indirizzo logico 5 è in uso dal dispositivo e un altro sistema audio è connesso alla rete:
    • Il comportamento della soundbar del dispositivo non cambia.
  • L'impostazione ARC è attivata, l'indirizzo logico 5 è in uso dal dispositivo collegato a una porta non ARC e un altro sistema audio è collegato alla porta ARC:
    • La connessione ARC non viene stabilita con la TV per il secondo sistema audio perché utilizza un indirizzo logico non registrato.
  • L'impostazione ARC è attivata e il dispositivo è collegato a caldo:
    • Il dispositivo si comporta normalmente come quando l'impostazione è attiva.

Convalida CTS

CtsHdmiCecHostTestCases è necessario per superare il test quando l'impostazione della soundbar è disattivata. Il test HdmiCecSoundbarModeTest.java nella suite di test CtsHdmiCecHostTestCases testa le funzionalità DSM.

Sebbene non sia un requisito di certificazione, esegui CtsHdmiCecHostTestCases con l'impostazione della soundbar abilitata per convalidare l'implementazione.

Consulta Test CTS per CEC per i dispositivi Android TV per eseguire i test CTS di Android per HDMI CEC.
