การปรับเทียบการตรวจหาบุคคลในบ้าน

หน้านี้มีวิธีการตั้งค่าและการปรับเทียบสำหรับข้อกำหนดในการปรับเทียบการตรวจหาบุคคลสำหรับอุปกรณ์ที่ใช้ Android 14 ขึ้นไป

เพื่อให้มั่นใจว่าอุปกรณ์อัจฉริยะของผู้ใช้จะทำงานร่วมกันได้ดี สิ่งสำคัญคืออุปกรณ์ทั้งหมด ในระบบนิเวศของ Android ต้องระบุความใกล้เคียงสัมพัทธ์ระหว่างอุปกรณ์ได้ Android 14 มีข้อกำหนดในการปรับเทียบการตรวจหาบุคคลที่ระบุถึง ประสิทธิภาพที่ยอมรับได้ของเทคโนโลยีวิทยุที่มีอยู่ซึ่งใช้ในการกำหนด ระยะใกล้ เช่น แถบความถี่กว้างยิ่งยวด (UWB), Wi-Fi และบลูทูธพลังงานต่ำ (BLE)

อุปกรณ์อ้างอิง

หากต้องการปรับเทียบอุปกรณ์ให้เป็นไปตามข้อกำหนดด้านการตรวจหาบุคคลในบ้าน ให้ใช้อุปกรณ์อ้างอิงต่อไปนี้อย่างใดอย่างหนึ่งสำหรับการปรับเทียบทั้งหมด

  • (แนะนำ) โทรศัพท์ Pixel
  • หากไม่ได้ใช้โทรศัพท์ Pixel ให้ใช้อุปกรณ์ที่มียี่ห้อและรุ่นเดียวกันกับ อุปกรณ์ที่กำลังทดสอบ

รูปแบบของอุปกรณ์

การปรับเทียบการตรวจหาการมีอยู่เป็นสิ่งสำคัญสำหรับอุปกรณ์ Android ทุกรูปแบบ สำหรับรูปแบบอุปกรณ์อื่นๆ นอกเหนือจากโทรศัพท์มือถือ ให้พิจารณาว่าผู้ใช้ที่ถือโทรศัพท์มือถือ (อุปกรณ์อ้างอิง) จะอยู่ในตำแหน่งใดเมื่อโต้ตอบกับอุปกรณ์ภายใต้การทดสอบ (DUT) เพื่อกำหนดการตั้งค่าการปรับเทียบที่เหมาะสมสำหรับอุปกรณ์ เช่น เมื่อปรับเทียบทีวี ให้วาง ทีวีและโทรศัพท์มือถือในระยะห่างที่เหมาะสม และหัน อุปกรณ์เคลื่อนที่ให้หันไปทางกึ่งกลางด้านหน้าของหน้าจอทีวี

ข้อกำหนดของ UWB

ดูข้อกำหนด UWB ได้ที่ส่วน 7.4.9 ของ CDD

การตั้งค่าการปรับเทียบ UWB

ใช้การตั้งค่าต่อไปนี้เพื่อปรับเทียบอุปกรณ์ให้เป็นไปตามข้อกำหนดของ UWB

ข้อกำหนดทั่วไปในการตั้งค่า

  • ต้องใช้อุปกรณ์ 2 เครื่องที่มีฮาร์ดแวร์ UWB โดยเครื่องหนึ่งเป็น DUT และอีกเครื่องเป็น อุปกรณ์อ้างอิง

  • ต้องใช้ขาตั้งกล้อง 2 อันเพื่อยึดอุปกรณ์

  • วาง DUT และอุปกรณ์อ้างอิงให้ห่างกัน 1 เมตรใน สภาพแวดล้อมที่มีแนวสายตาในห้องที่ไม่สะท้อน อุปกรณ์ทั้ง 2 เครื่องต้อง วางในแนวนอนโดยให้หน้าจอ หันออกจากกัน

ตัวอย่างการตั้งค่าการปรับเทียบ UWB แสดงในรูปที่ 1 และวิดีโอที่ 1

การตั้งค่าอ้างอิงสำหรับการปรับเทียบ BLE

รูปที่ 1 การตั้งค่าอ้างอิงสำหรับการปรับเทียบ UWB

วิดีโอ 1 การตั้งค่าอ้างอิงสำหรับการปรับเทียบ UWB

ยืนยันการปฏิบัติตามข้อกำหนดของ CDD 7.4.9 [C-1-6] และ [C-1-7]

หากต้องการยืนยันการปฏิบัติตามข้อกำหนด CDD 7.4.9 [C-1-6] และ [C-1-7] ให้เรียกใช้ RangingMeasurementTest#test_distance_measurement_accuracy CTS แบบหลายอุปกรณ์ กรณีทดสอบสำหรับการวัดระยะทาง นี่คือการทดสอบ CTS ด้วยตนเอง

run cts -m CtsUwbMultiDeviceTestCase_RangingMeasurementTests -t RangingMeasurementTest#test_distance_measurement_accuracy

หากคุณมีอุปกรณ์ที่เชื่อมต่อกับเครื่องโฮสต์ CTS มากกว่า 2 เครื่อง ให้ระบุรหัส DUT และรหัสอุปกรณ์อ้างอิงในคำสั่ง run cts

run cts -m CtsUwbMultiDeviceTestCase_RangingMeasurementTests -t RangingMeasurementTest#test_distance_measurement_accuracy --shard-count 2
-s DUT_ID -s REFERENCE_DEVICE_ID

กรณีทดสอบ CTS แบบหลายอุปกรณ์จะเริ่มเซสชันการวัดระยะ UWB ระหว่าง DUT กับอุปกรณ์อ้างอิง และทำการวัด 1,000 ครั้งด้วย DUT จากนั้นการทดสอบจะประมวลผลการวัดโดยอัตโนมัติและพิจารณาว่าอุปกรณ์ ผ่านหรือไม่ผ่านโดยทำดังนี้

  1. จัดเรียงการวัดตามลำดับจากน้อยไปมาก

  2. คำนวณช่วงเป็นช่วง = การวัดครั้งที่ 975 - การวัดครั้งที่ 25

  3. รายงานช่วงในการทดสอบ CTS แบบหลายอุปกรณ์ หากต้องการผ่าน ช่วงต้อง น้อยกว่า 30 ซม.

  4. รายงานค่ามัธยฐาน (500) ในการทดสอบ CTS แบบหลายอุปกรณ์ หากต้องการผ่าน ค่าต้องอยู่ระหว่าง 0.75 ม. ถึง 1.25 ม. รวมสองค่านี้ด้วย

ข้อกำหนดของ Neighbor Awareness Networking ผ่าน Wi-Fi

ส่วน CDD 2.2.1 ฮาร์ดแวร์มีข้อกำหนดสำหรับ การปฏิบัติตามข้อกำหนดของ Wi-Fi Neighbor Awareness Networking (NAN)

ยืนยันการปฏิบัติตามข้อกำหนดของ CDD 2.2.1 [7.4.2.5/H-1-1]

วิธียืนยันการปฏิบัติตามข้อกำหนด CDD 2.2.1 [7.4.2.5/H-1-1]

  1. ติดตั้ง (หากยังไม่ได้ติดตั้ง) และเปิดแอป CTS Verifier (CTS-V) ทั้งใน DUT และอุปกรณ์อ้างอิง การทดสอบ CTS-V สำหรับข้อกำหนดนี้อยู่ภายใต้การทดสอบการตรวจหาตำแหน่ง > การทดสอบความแม่นยำของ NAN

  2. วาง DUT ที่ระยะทดสอบ 10 ซม. จากอุปกรณ์อ้างอิง โดยไม่มีสิ่งใดอยู่ระหว่างอุปกรณ์ทั้ง 2 เครื่อง

  3. ในหน้าจอทดสอบของอุปกรณ์อ้างอิง ให้ตรวจสอบว่าได้เลือกช่องทําเครื่องหมายเป็นอุปกรณ์อ้างอิงแล้ว จากนั้นแตะเริ่มเผยแพร่

  4. เลือกระยะทดสอบ 10 ซม. ในกิจกรรม CTS-V บน DUT แล้วแตะเริ่มการทดสอบ จากนั้น CTS Verifier จะทำการวัดระยะ 100 ครั้ง และคำนวณและบันทึกช่วงของการวัดลงใน บันทึก CTS-V เมื่อการทดสอบเสร็จสมบูรณ์ ให้ตรวจสอบว่าช่วงที่คำนวณ อยู่ในช่วงที่คาดไว้ในแอป CTS Verifier บน DUT หรือไม่

  5. ทำตามขั้นตอนที่ 1 ถึง 4 ซ้ำสำหรับระยะทดสอบอื่นๆ ที่ 1 ม., 3 ม. และ 5 ม. การทดสอบจะผ่านหากช่วงสำหรับระยะการทดสอบทั้งหมด อยู่ภายในช่วงที่คาดไว้ มิเช่นนั้น ระยะทดสอบที่ทดสอบไม่สำเร็จจะแสดงบนหน้าจอ CTS-V

ข้อกำหนด RSSI ของ BLE

ส่วน CDD 7.4.3 บลูทูธมีข้อกำหนดสำหรับการปฏิบัติตามข้อกำหนดของ BLE RSSI

การตั้งค่าการปรับเทียบ

ใช้การตั้งค่าต่อไปนี้เพื่อปรับเทียบอุปกรณ์ให้เป็นไปตามข้อกำหนด BLE RSSI

ข้อกำหนดทั่วไปในการตั้งค่า

  • โปรดใช้ห้องไร้เสียงเพื่อลดการรบกวน การวัดเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

    หากไม่ได้ใช้ห้องไร้เสียง ให้ตั้งขาตั้งกล้อง 1 ตัวสำหรับวางอุปกรณ์อ้างอิง และอีก 1 ตัวสำหรับวางอุปกรณ์ที่ทดสอบ โดยวางห่างจากพื้น 1.5 เมตร และมีระยะห่างจากเพดานในระดับที่คล้ายกัน

  • เตรียมอุปกรณ์อ้างอิงและอุปกรณ์ DUT โดยทำดังนี้

    • ตรวจสอบว่าอุปกรณ์ทั้ง 2 เครื่องมีแบตเตอรี่เพียงพอที่จะทำการทดสอบให้เสร็จสมบูรณ์
    • ถอดปลั๊กอุปกรณ์ทั้ง 2 เครื่องระหว่างการทดสอบ
    • ถอดเคส สายที่ต่อ และอุปกรณ์เสริมอื่นๆ ที่ อาจส่งผลต่อประสิทธิภาพความถี่วิทยุ (RF)

  • ติดอุปกรณ์แต่ละเครื่องเข้ากับขาตั้งกล้องโดยใช้ที่ยึดอุปกรณ์

    • ขาตั้งกล้องและที่ยึดอุปกรณ์ควรมีส่วนประกอบที่เป็นโลหะน้อยที่สุด เท่าที่จะทำได้
    • สปริงโลหะขนาดเล็กในที่ยึดอุปกรณ์ใช้ได้

  • นำวัตถุที่เป็นโลหะที่อยู่ระหว่างอุปกรณ์ 2 เครื่องออก

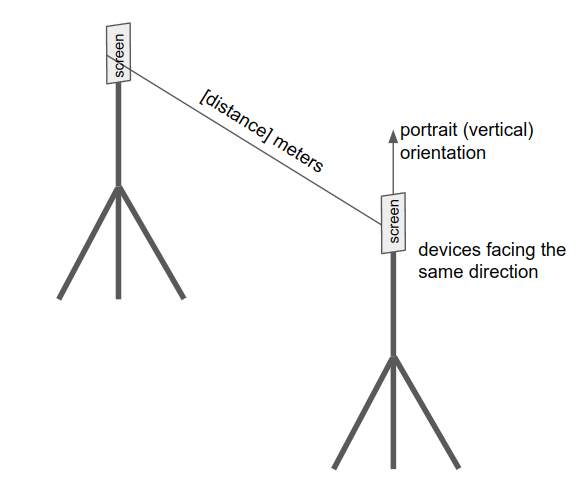

การตั้งค่าอ้างอิงสำหรับการปรับเทียบ BLE

รูปที่ 2 การตั้งค่าอ้างอิงสำหรับการปรับเทียบ BLE

ยืนยันการปฏิบัติตามข้อกำหนด CDD 7.4.3 [C-10-1]

วิธียืนยันการปฏิบัติตามข้อกำหนด CDD 7.4.3 [C-10-1]

  1. ติดตั้ง (หากยังไม่ได้ติดตั้ง) และเปิดแอป CTS Verifier (CTS-V) ในทั้ง DUT และอุปกรณ์อ้างอิง การทดสอบ CTS-V สำหรับข้อกำหนดนี้จะอยู่ภายใต้การทดสอบการตรวจหาบุคคล > การทดสอบความแม่นยำของ BLE RSSI

  2. วาง DUT ที่ระยะทดสอบ 1 ม. จากอุปกรณ์อ้างอิงตามการตั้งค่าการปรับเทียบ BLE

  3. แตะเริ่มการโฆษณาในอุปกรณ์อ้างอิง แล้วทำตาม วิธีการบนหน้าจอของ DUT เพื่อป้อนรหัสอุปกรณ์ที่เฉพาะเจาะจง สำหรับอุปกรณ์อ้างอิง ซึ่งจะแสดงในอุปกรณ์อ้างอิงหลังจาก เริ่มการโฆษณา แตะเริ่มการทดสอบใน DUT

  4. เมื่อการเก็บรวบรวมข้อมูลเสร็จสมบูรณ์ (สแกน 1,000 ครั้งใน DUT) การทดสอบจะผ่านหรือไม่ผ่านโดยอัตโนมัติ ขึ้นอยู่กับช่วงที่คำนวณ หากต้องการผ่านการทดสอบ ช่วงต้องน้อยกว่าหรือเท่ากับ 18 dBm

ยืนยันการปฏิบัติตามข้อกำหนดของ CDD 7.4.3 [C-10-2]

หากต้องการยืนยันการปฏิบัติตามข้อกำหนด CDD 7.4.3 [C-10-2] ผู้จำหน่ายชิปสามารถวัดความเรียบของช่องและระบุความแตกต่าง ระหว่างแกนและช่อง

ต่อไปนี้เป็นเคล็ดลับเกี่ยวกับวิธีระบุปัญหาเกี่ยวกับแกนที่ไม่ได้ปรับเทียบ และช่องที่ไม่ได้ปรับเทียบ ซึ่งเป็น 2 สาเหตุที่อาจทำให้ RSSI มีความแตกต่างกันมาก

แกนที่ไม่ได้ปรับเทียบ

หากเสาอากาศบลูทูธในอุปกรณ์มีหลายแกน แกนต่างๆ อาจมีการปรับเทียบที่แตกต่างกัน วัดค่าบางอย่าง (อย่างน้อย 1 นาที) และ ตรวจสอบข้อมูลการสแกน หากเห็นรูปแบบที่คล้ายกับที่แสดงในรูปที่ 3 ซึ่งมีจุดสูงสุดปกติ (ดังที่วงกลมระบุ) เนื่องจากการสแกนในหลายคอร์ แสดงว่าอาจมีปัญหาเกี่ยวกับคอร์ที่ไม่ได้ปรับเทียบ และต้องตรวจสอบเพิ่มเติม

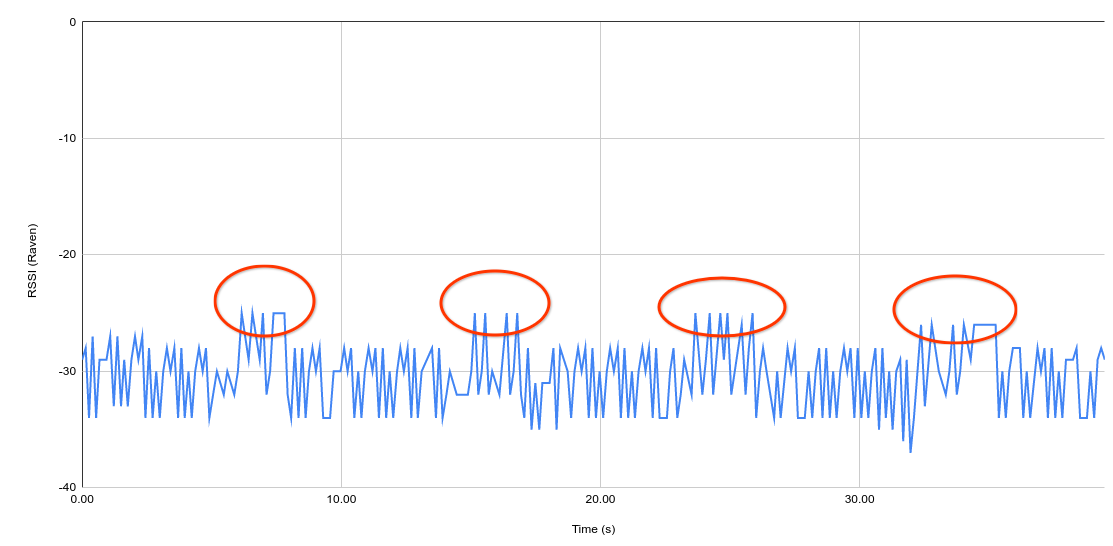

ตัวอย่างข้อมูลการสแกนสำหรับอุปกรณ์ที่มีแกนที่ยังไม่ได้ปรับเทียบ

รูปที่ 3 ตัวอย่างข้อมูลการสแกนสำหรับอุปกรณ์ที่มีแกนที่ยังไม่ได้ปรับเทียบ

ช่องที่ยังไม่ได้ปรับเทียบ

การส่งข้อมูลใน BLE แบบคลาสสิกจะเกิดขึ้นใน 3 ช่อง แต่ละช่องอาจมี ความแตกต่างที่เชื่อมโยงอยู่ โดยจะหมุนเวียนช่องเป็นช่วงๆ วัดค่า (อย่างน้อย 1 นาที) แล้วตรวจสอบ ข้อมูลการสแกน หากเห็นรูปแบบที่คล้ายกับที่แสดงในรูปที่ 4 แสดงว่าอาจมีปัญหาเกี่ยวกับการปรับเทียบที่ไม่ถูกต้องในแชแนลต่างๆ และต้องตรวจสอบเพิ่มเติม

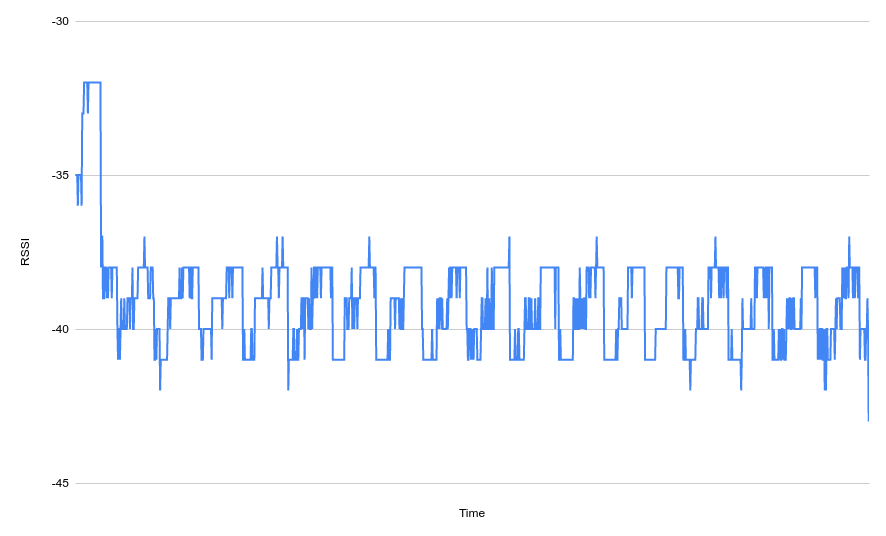

ตัวอย่างข้อมูลการสแกนสำหรับอุปกรณ์ที่มีช่องที่ยังไม่ได้ปรับเทียบ

รูปที่ 4 ตัวอย่างข้อมูลการสแกนสำหรับอุปกรณ์ที่มีช่องที่ยังไม่ได้ปรับเทียบ

ยืนยันการปฏิบัติตามข้อกำหนด CDD 7.4.3 [C-10-3] และ [C-10-4]

แม้ว่าชิปวิทยุ BLE จะได้รับการปรับเทียบอย่างสมบูรณ์ แต่ RSSI ที่อุปกรณ์หนึ่งๆ สังเกตได้จะขึ้นอยู่กับคุณภาพของเสาอากาศและการจัดวางเสาอากาศในผลิตภัณฑ์ (รุ่นอุปกรณ์) นั้นๆ ซึ่งทำให้เกิดปัญหา ในการทำงานร่วมกันระหว่างอุปกรณ์

ตัวอย่างเช่น ลองพิจารณากรณีการใช้งานการปลดล็อกรถ นักพัฒนาแอปอาจต้องการ ปลดล็อกรถยนต์เมื่ออุปกรณ์อยู่ห่างจากรถยนต์ไม่เกิน 1 เมตร นักพัฒนาแอป เลือกเกณฑ์ -60 dBm ตามการสังเกตด้วย โทรศัพท์ที่ตนมี แต่เนื่องจากความแตกต่างในคุณภาพและการจัดวางเสาอากาศ เกณฑ์นี้อาจใช้กับอุปกรณ์ Android เครื่องอื่นได้ไม่ดีแม้ว่าอุปกรณ์ทั้ง 2 เครื่องจะใช้ชิปเดียวกันก็ตาม

เพื่อให้การทำงานร่วมกันระหว่างอุปกรณ์ทั้งหมดในระบบนิเวศ คุณต้องวัด ออฟเซ็ต Rx สำหรับอุปกรณ์แต่ละเครื่องและปรับ RSSI ที่รายงานในอุปกรณ์เพื่อให้แน่ใจ ว่า BLE RSSI เป็นไปตามมาตรฐาน 1 ม. ที่ ADVERTISE_TX_POWER_HIGH

แม้ว่าชิปวิทยุ BLE จะได้รับการปรับเทียบอย่างสมบูรณ์แบบ แต่เครื่องรับที่เหมาะสมจะอ่าน RSSI ที่แตกต่างกันไปตามคุณภาพของเสาอากาศและการวางเสาอากาศในอุปกรณ์ที่แสดงโฆษณา ข้อกำหนด Rx ช่วยให้มั่นใจว่าอุปกรณ์ทั้งหมดจะโฆษณาด้วยความแรงที่เท่ากันได้เมื่อมีปัจจัยอื่นๆ เหมือนกัน

สำหรับอุปกรณ์ที่ใช้ Android 14 ขึ้นไป ให้ตรวจสอบ การปฏิบัติตามข้อกำหนด Rx และ Tx ดังนี้

  1. ติดตั้ง (หากยังไม่ได้ติดตั้ง) และเปิดแอป CTS Verifier (CTS-V) ทั้งใน DUT และอุปกรณ์อ้างอิง การทดสอบ CTS-V สำหรับข้อกำหนดนี้ อยู่ภายใต้การทดสอบการตรวจหาตำแหน่ง > การทดสอบความแม่นยำของออฟเซ็ต BLE Rx/Tx

  2. วาง DUT ที่ระยะทดสอบ 1 ม. จากอุปกรณ์อ้างอิงตามการตั้งค่าการปรับเทียบ BLE เรา ขอแนะนำให้วางอุปกรณ์ให้ขนานกัน โดยหันหน้าจอไปในทิศทางเดียวกัน

  3. แตะเริ่มการโฆษณาในอุปกรณ์อ้างอิง แล้วทำตาม วิธีการบนหน้าจอของ DUT เพื่อป้อนรหัสอุปกรณ์ที่เฉพาะเจาะจง สำหรับอุปกรณ์อ้างอิง ซึ่งจะแสดงในอุปกรณ์อ้างอิงหลังจาก เริ่มการโฆษณา

  4. แตะเริ่มการทดสอบใน DUT ในการทดสอบนี้ อุปกรณ์อ้างอิงจะทำการสแกนในเบื้องหลังพร้อมกันกับ เมื่อเริ่มการกระจายข้อมูล เพื่อยืนยันข้อกำหนด Rx

    เมื่อการเก็บรวบรวมข้อมูลเสร็จสมบูรณ์ (รวบรวมการสแกน 1,000 ครั้งในอุปกรณ์ทั้ง 2 เครื่อง) การทดสอบจะผ่านหากค่ามัธยฐานที่คำนวณแล้ว (การวัดครั้งที่ 500) สำหรับ ทั้งการทดสอบ Rx และ Tx อยู่ระหว่าง -65 dBm ถึง -45 dBm การทดสอบจะล้มเหลวหากค่ามัธยฐานที่คำนวณสำหรับการทดสอบ Rx หรือ Tx ไม่อยู่ในช่วงที่ยอมรับได้

  5. ปรับเทียบอุปกรณ์เพื่อชดเชยออฟเซ็ต Rx และกำลัง Tx เพื่อให้มั่นใจว่า RSSI โดยค่ามัธยฐานอยู่ที่ -55 dBm

    • Rx: ปรับ RSSI โดยตั้งค่า bluetooth.hardware.radio.le_rx_path_loss_comp_dbพร็อพเพอร์ตี้ของระบบเป็น ค่า (dB) ที่ชดเชยออฟเซ็ต Rx เพื่อให้มั่นใจว่าค่ามัธยฐานของ BLE RSSI คือ -55 dBm ที่ 1 ม. สแต็กบลูทูธจะปรับ RSSI เป็น RSSI บวกค่าของ bluetooth.hardware.radio.le_rx_path_loss_comp_db

      ดูรายละเอียดได้ที่ le_scanning_manager.cc

    • Tx: ปรับกำลัง Tx โดยตั้งค่าพร็อพเพอร์ตี้ของระบบ bluetooth.hardware.radio.le_tx_path_loss_comp_db เป็นค่า (dB) ที่ชดเชยกำลัง Tx เพื่อให้มั่นใจว่าค่า RSSI ของ BLE ที่มัธยฐานคือ -55 dBm ที่ 1 ม. สแต็กบลูทูธจะปรับกำลัง Tx ให้เป็นกำลัง Tx บวกค่าของ bluetooth.hardware.radio.le_tx_path_loss_comp_db

      ดูรายละเอียดได้ที่ le_advertising_manager.cc
