在家狀態校正

本頁提供設定和校正指示，說明搭載 Android 14 以上版本的裝置，在場在校正方面的需求。

為確保使用者的智慧型裝置能順暢協作，Android 生態系統中的所有裝置都必須能夠判斷彼此的相對距離。Android 14 導入了存在感應器校準需求，其中列出可用於判斷鄰近程度的無線電技術 (例如超寬頻 (UWB)、Wi-Fi 和藍牙低功耗 (BLE)) 可接受的效能。

參考裝置

如要校正裝置以符合在場規定，請使用下列其中一個參考裝置進行所有校正。

  • (建議) Pixel 手機
  • 如果不是使用 Pixel 手機，請使用與測試裝置相同廠牌和型號的裝置。

板型規格

無論是哪種板型規格的 Android 裝置，都必須進行存在感校準。如果是手機以外的裝置，請考量使用者手持手機 (參考裝置) 與受測裝置 (DUT) 互動時的位置，判斷裝置的適當校正設定。舉例來說，校正電視時，請將電視和手機放在適當距離，並將手機螢幕朝向電視螢幕正中央。

UWB 需求

如需 UWB 需求條件，請參閱 CDD 7.4.9 節。

設定 UWB 校正

請按照下列設定校正裝置，以符合 UWB 規定。

一般設定需求

  • 您需要兩部搭載 UWB 硬體的裝置，一部做為 DUT，另一部做為參考裝置。

  • 你必須準備兩支三腳架來固定裝置。

  • DUT 和參考裝置必須放置在無反射腔室中，兩者相距 1 公尺，且之間沒有遮蔽物。兩部裝置必須直向放置，螢幕朝外。

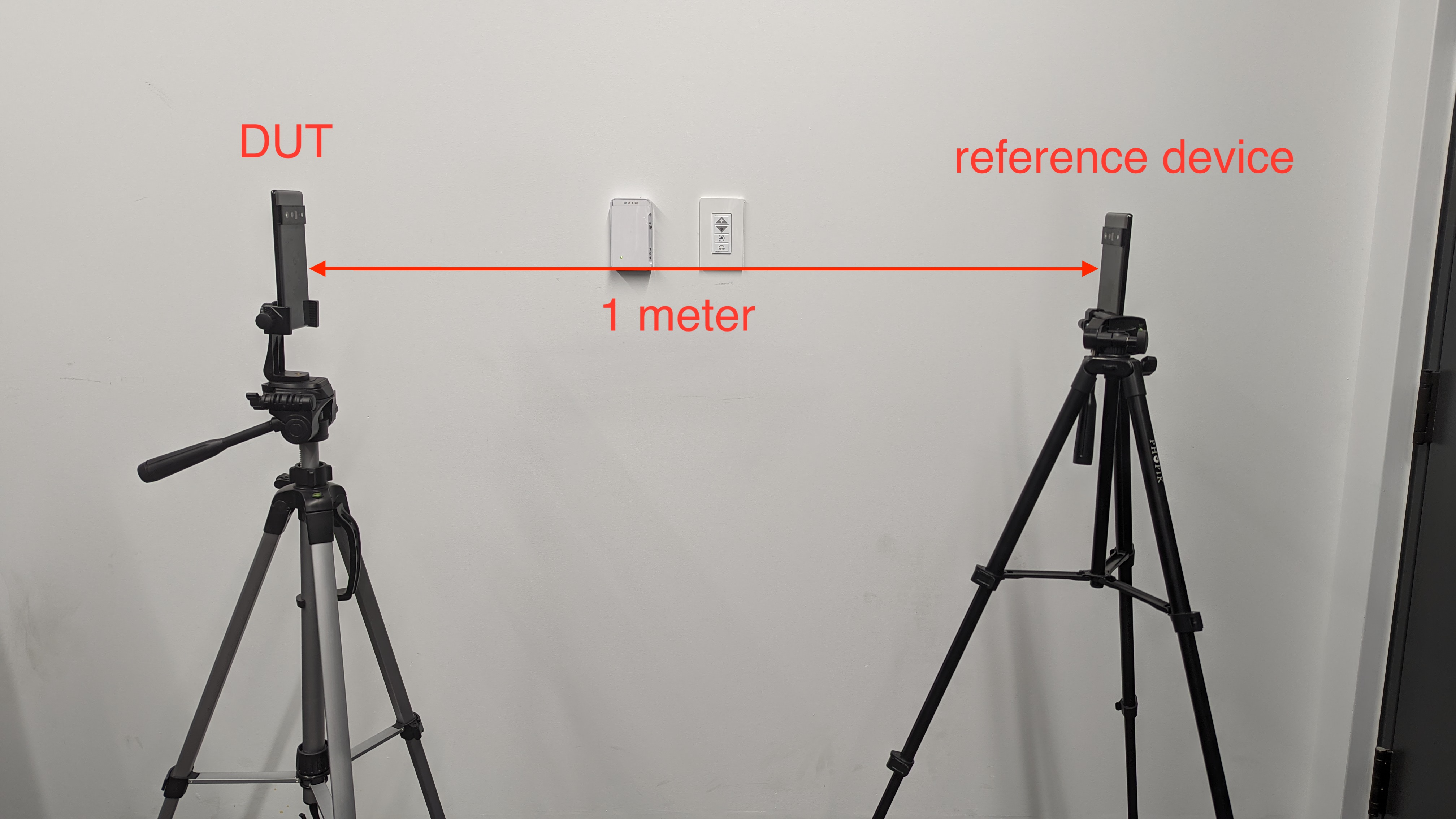

圖 1 和影片 1 顯示 UWB 校正設定的範例。

BLE 校準的參考設定

圖 1. UWB 校準的參考設定。

影片 1. UWB 校準的參考設定。

驗證 CDD 7.4.9 [C-1-6] 和 [C-1-7] 的規範

如要驗證是否符合 CDD 7.4.9 [C-1-6] 和 [C-1-7]，請執行RangingMeasurementTest#test_distance_measurement_accuracy多裝置 CTS 測試案例，進行距離測量。這是手動 CTS 測試。

run cts -m CtsUwbMultiDeviceTestCase_RangingMeasurementTests -t RangingMeasurementTest#test_distance_measurement_accuracy

如果連接到 CTS 主體機器的裝置超過兩部，請在 run cts 指令中指定裝置 ID 和參考裝置 ID。

run cts -m CtsUwbMultiDeviceTestCase_RangingMeasurementTests -t RangingMeasurementTest#test_distance_measurement_accuracy --shard-count 2
-s DUT_ID -s REFERENCE_DEVICE_ID

多裝置 CTS 測試案例會在 DUT 和參考裝置之間啟動 UWB 測距工作階段，並使用 DUT 進行 1,000 次測量。接著，測試會自動處理測量結果，並透過下列方式判斷裝置是否通過測試：

  1. 以遞增順序排序測量結果。

  2. 計算範圍：範圍 = 第 975 次測量值 - 第 25 次測量值。

  3. 在多裝置 CTS 測試中回報範圍。如要通過測試，範圍必須小於 30 公分。

  4. 在多裝置 CTS 測試中，回報中位數值 (第 500 個)。如要通過， 值必須介於 0.75 公尺和 1.25 公尺之間 (含)。

Wi-Fi 鄰近感知網路需求

CDD 第 2.2.1 節。硬體包括 Wi-Fi 鄰近感知網路 (NAN) 法規遵循需求。

驗證 CDD 2.2.1 [7.4.2.5/H-1-1] 的法規遵循情形

如要驗證是否符合 CDD 2.2.1 [7.4.2.5/H-1-1]：

  1. 在 DUT 和參考裝置上安裝 (如果先前未安裝) 並開啟 CTS Verifier 應用程式 (CTS-V)。這項要求的 CTS-V 測試位於「Presence Test」>「NAN Accuracy Test」。

  2. 將 DUT 放在距離參考裝置 10 公分的位置，兩部裝置之間不得有任何物品。

  3. 在參考裝置的測試畫面上，確認已勾選「Is reference device」核取方塊，然後輕觸「Start publishing」。

  4. 在 DUT 的 CTS-V 活動中選取 10 公分的測試距離，然後輕觸「開始測試」。接著，CTS 驗證器會執行 100 次測距作業，並計算及記錄測量範圍，然後將結果寫入 CTS-V 記錄檔。測試完成後，請在 DUT 上的 CTS 驗證器應用程式中，確認計算出的範圍是否在預期範圍內。

  5. 針對其他測試距離 (1 公尺、3 公尺和 5 公尺) 重複步驟 1 到 4。如果所有測試距離的範圍都在預期範圍內，測試就會通過。否則，CTS-V 畫面會顯示測試失敗的測試距離。

BLE RSSI 需求

CDD 第 7.4.3 節。藍牙包含 BLE RSSI 法規遵循規定。

校正設定

請按照下列設定校正裝置，以符合 BLE RSSI 的要求。

一般設定規定

  • 為獲得最佳結果，請使用無迴音室，盡量減少對測量的干擾。

    如果未使用無回音室，請架設兩個三腳架，分別放置參考裝置和 DUT 裝置，距離地面 1.5 公尺，與天花板的間距也應相近。

  • 準備參考裝置和 DUT 裝置：

    • 請確保兩部裝置的電力足夠，才能完成測試。
    • 測試期間請拔除兩部裝置的電源線。
    • 取下所有保護殼、連接線和其他可能影響射頻 (RF) 效能的配件。

  • 使用裝置支架將每部裝置固定在三腳架上。

    • 三腳架和裝置支架應盡量減少金屬含量。
    • 裝置支架內的小型金屬彈簧沒問題。

  • 取下兩部裝置間的所有金屬物品。

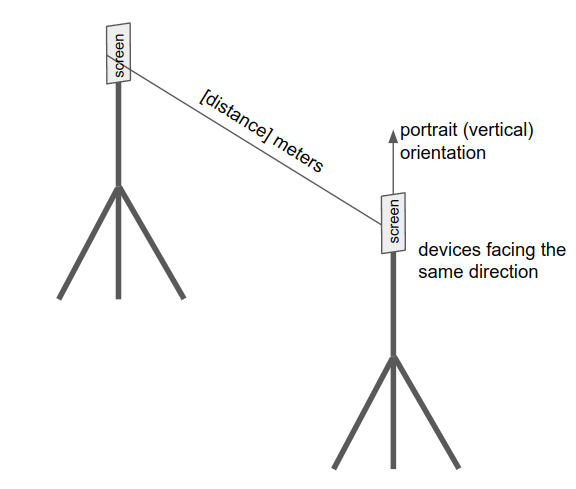

BLE 校準的參考設定

圖 2. BLE 校準的參考設定。

驗證 CDD 7.4.3 [C-10-1] 的規範遵循情形

如要驗證是否符合 CDD 7.4.3 [C-10-1]：

  1. 在 DUT 和參考裝置上安裝 (如果先前未安裝) 並開啟 CTS Verifier 應用程式 (CTS-V)。這項要求的 CTS-V 測試位於「Presence Test」>「BLE RSSI Precision Test」。

  2. 將 DUT 放在距離參考裝置 1 公尺的測試距離，並按照 BLE 校正設定操作。

  3. 在參考裝置上輕觸「開始放送廣告」，然後按照 DUT 螢幕上的指示，輸入參考裝置專屬的裝置 ID (廣告開始放送後，參考裝置上會顯示這個 ID)。在 DUT 上輕觸「開始測試」。

  4. 資料收集完成後 (在 DUT 上收集 1,000 次掃描)，系統會根據計算出的範圍自動判定測試通過或失敗。如要通過測試，範圍必須小於或等於 18 dBm。

驗證 CDD 7.4.3 [C-10-2] 的規範遵循情形

如要驗證是否符合 CDD 7.4.3 [C-10-2]： 晶片供應商可以測量通道平坦度，並找出核心和通道之間的差異。

以下提示說明如何找出未校準核心和未校準通道的問題，這兩者都可能導致 RSSI 差異過大。

未校準的核心

如果裝置上的藍牙天線有多個核心，這些核心可能會有不同的校準設定。進行測量 (至少 1 分鐘)，然後檢查掃描資料。如果看到類似圖 3 所示的模式，由於多個核心掃描，因此出現規律尖峰 (如圓圈所示)，則可能表示未校準的核心有問題，需要進一步調查。

核心未校正的裝置掃描資料範例

圖 3. 未校準核心的裝置掃描資料範例。

未校正的頻道

傳統 BLE 的傳輸作業會在三個頻道上進行。每個管道可能都有相關差異。頻道會以固定間隔輪播。 測量一段時間 (至少 1 分鐘)，然後查看掃描資料。如果看到類似圖 4 的模式，不同管道可能存在校正錯誤的問題，需要進一步調查。

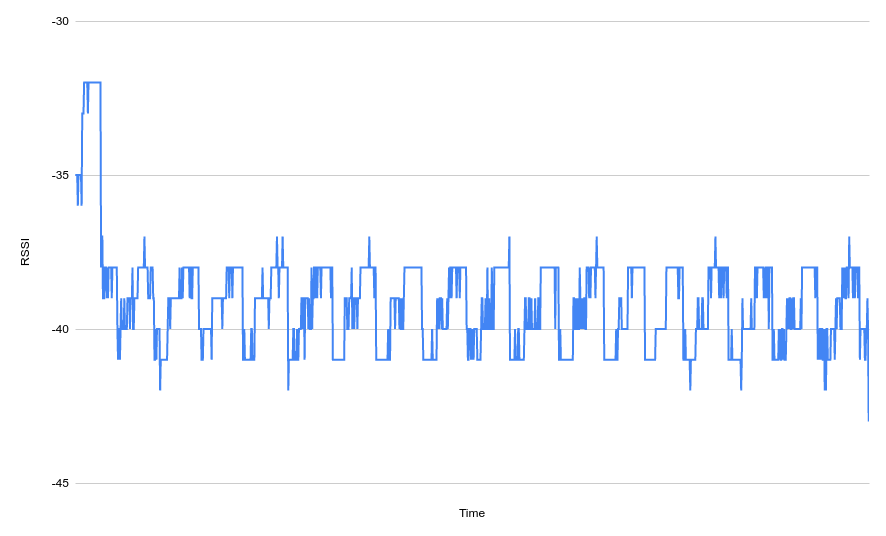

通道未校正的裝置掃描資料範例

圖 4. 未校正通道的裝置掃描資料範例。

驗證 CDD 7.4.3 [C-10-3] 和 [C-10-4] 的法規遵循情形

即使 BLE 無線電晶片經過完美校準，特定裝置觀察到的 RSSI 仍取決於天線品質，以及該特定產品 (裝置型號) 的天線位置。這會導致裝置間的互通性問題。

舉例來說，假設您要解鎖車輛，應用程式開發人員可能希望在裝置距離車輛 1 公尺內時解鎖車輛。開發人員會根據手機的觀察結果選擇 -60 dBm 的門檻，但由於天線品質和天線位置的差異，即使兩部裝置使用相同的晶片，這項門檻可能也無法在其他 Android 裝置上正常運作。

如要確保生態系統中所有裝置都能互通，您必須測量每部裝置的 Rx 偏移，並調整裝置回報的 RSSI，確保 BLE RSSI 符合 1 公尺處 ADVERTISE_TX_POWER_HIGH 的標準。

即使 BLE 無線電晶片經過完美校正，理想的接收器也會根據天線品質和廣告裝置上的天線位置，讀取不同的 RSSI。Rx 規定可確保所有裝置都能以相同的結果強度放送廣告，其他條件則維持不變。

如要驗證搭載 Android 14 以上版本的裝置是否符合 Rx 和 Tx 需求，請按照下列步驟操作：

  1. 在 DUT 和參考裝置上安裝 (如果先前未安裝) 並開啟 CTS Verifier 應用程式 (CTS-V)。這項要求的 CTS-V 測試位於「Presence Test」>「BLE Rx/Tx Offset Precision Test」。

  2. 將 DUT 放在距離參考裝置 1 公尺的測試距離，並按照 BLE 校正設定操作。建議將裝置擺放成彼此平行，螢幕朝向同一方向。

  3. 在參考裝置上輕觸「開始放送廣告」，然後按照 DUT 螢幕上的指示，輸入參考裝置專屬的裝置 ID。放送廣告開始後，參考裝置上會顯示該 ID。

  4. 在 DUT 上輕觸「開始測試」。在這項測試中，為驗證 Rx 需求，參考裝置會在啟動廣告的同時，在背景執行掃描。

    資料收集完成後 (兩部裝置都收集到 1,000 次掃描)，如果 Rx 和 Tx 測試的計算中位數 (第 500 次測量) 介於 -65 dBm 和 -45 dBm 之間，測試就會通過。如果 Rx 或 Tx 測試的計算中位數不在可接受的範圍內，測試就會失敗。

  5. 校正裝置，補償 Rx 偏移和 Tx 功率，確保 RSSI 中位數為 -55 dBm。

    • Rx：將系統屬性 bluetooth.hardware.radio.le_rx_path_loss_comp_db 設為補償 Rx 偏移的值 (dB)，藉此調整 RSSI，確保 1 公尺處的 BLE RSSI 中位數為 -55 dBm。藍牙堆疊會將 RSSI 調整為 RSSI 加上 bluetooth.hardware.radio.le_rx_path_loss_comp_db 的值。

      詳情請參閱 le_scanning_manager.cc。

    • Tx：設定 bluetooth.hardware.radio.le_tx_path_loss_comp_db 系統屬性，將 Tx 功率調整為補償 Tx 功率的值 (dB)，確保在 1 公尺處的 BLE RSSI 中位數為 -55 dBm。藍牙堆疊會將 Tx 功率調整為 Tx 功率加上 bluetooth.hardware.radio.le_tx_path_loss_comp_db 的值。

      詳情請參閱 le_advertising_manager.cc。
