تحليل الشكل الموجي

بعد تنزيل ملفات MATLAB وتشغيلها، استخدِم المخططات البيانية التالية لتحليل ملفات أشكال الموجات المسجّلة في الخطوة السابقة.

المخطط البياني للتحليل 1

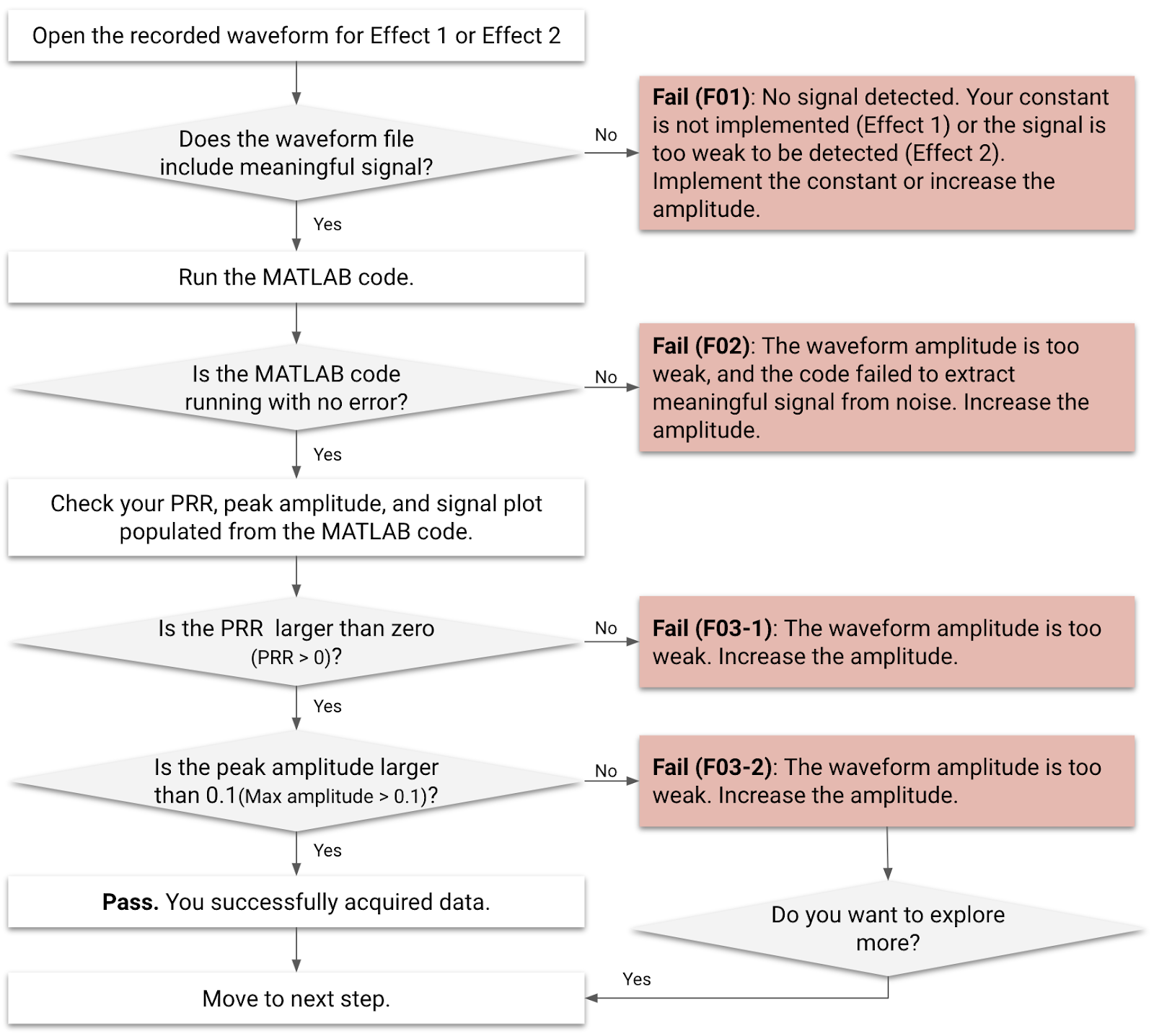

الشكل 1: مخطّط تدفق تحليل شكل الموجة للتأثير 1 والتأثير 2

المخطط البياني للتحليل 2

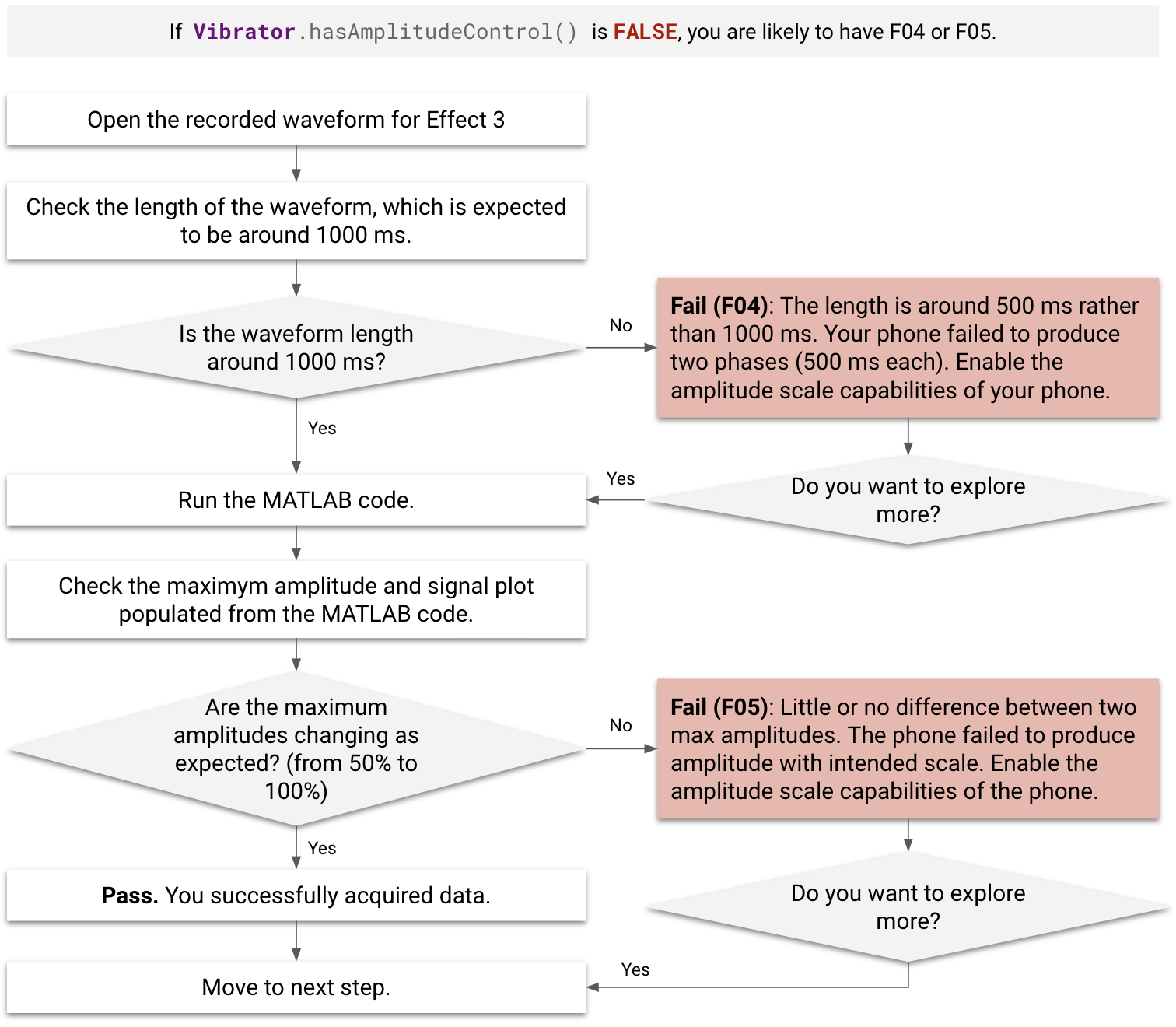

الشكل 2: مخطّط تدفق تحليل شكل الموجة للتأثير 3

حالات تعذُّر المعالجة

قبل التحليل وأثناءه، تحقَّق من حالات الفشل (F01 إلى F05).

  • لا يمكن معالجة التأثيرات التي تم تصنيفها بالرموز F01 وF02 باستخدام رمز MATLAB.
  • إنّ التأثيرات التي تم تصنيفها على أنّها F03-1 غير مؤهَّلة لإضافتها إلى خريطة الأداء، حتى إذا تمت معالجتها بواسطة رمز MATLAB بدون أخطاء.
  • لا يزال بإمكانك إضافة التأثيرات التي تم تصنيفها بالرمز F03-2 وF04 وF05 إلى خريطة الأداء، على الرغم من تعذُّر معالجتها.
  • إذا كانت القيمة التي تعرضها الدالة Vibrator.hasAmplitudeControl() هي false، يتم تصنيف DUT على أنّه F04 أو F05.
  • إذا كان هناك تأخير ملحوظ (أكثر من 500 ملي ثانية) بعد النقر على زر التأثير 3 أثناء القياس، يحصل جهاز DUT على تصنيف F04.
رمز الخطأ وصف المشكلة التأثيرات السارية سبب التعذُّر حلّ مشكلة عدم اكتمال عملية الربط
F01 لا يتم تسجيل أي إشارة ناتجة. التأثير 1 لم يتم تنفيذ ثابت الملاحظات والآراء الملموسة. نفِّذ الثابت الفارغ كما هو موضّح في الخطوة 2 من قائمة التحقّق.
F02 خطأ في رمز MATLAB في ما يلي مثال على خطأ MATLAB:

يتجاوز الفهرس أبعاد المصفوفة.		 التأثير 1، التأثير 2 شدة التأثير الحسي ضعيفة جدًا. زيادة شدة التأثير على اللمس
F03-1 وF03-2 [F03-1] ما مِن خطأ في MATLAB، ولكن قيمة PRR التي تم تعبئتها من رمز MATLAB أصغر من 0.

[F03-2] ما مِن خطأ في MATLAB، ولكنّ قيمة السعة التي تمّت تعبئتها من رمز MATLAB هي أصغر من 0.1 g.		 التأثير 1، التأثير 2 شدة التأثير الحسي ضعيفة جدًا. زيادة شدة التأثير على اللمس
F04 الإشارة قصيرة جدًا (حوالي 500 ملي ثانية بدلاً من 1000 ملي ثانية). التأثير 3 يتعذّر على الجهاز إنشاء سعة متزايدة بشكل صحيح. يتم إنشاء سعة الطور الأولى التي تبلغ 500 ملي ثانية بسعة% 0 حتى لو تم طلب سعة% 50. تفعيل إمكانات مقياس Amplitude
F05 لا يختلف بين قيمتَي الحد الأقصى للسعة سوى اختلاف بسيط أو لا اختلاف على الإطلاق. التأثير 3 يتعذّر على الجهاز إنشاء سعة متزايدة بشكل صحيح. تفعيل إمكانات مقياس Amplitude

رسم إشارة MATLAB 1

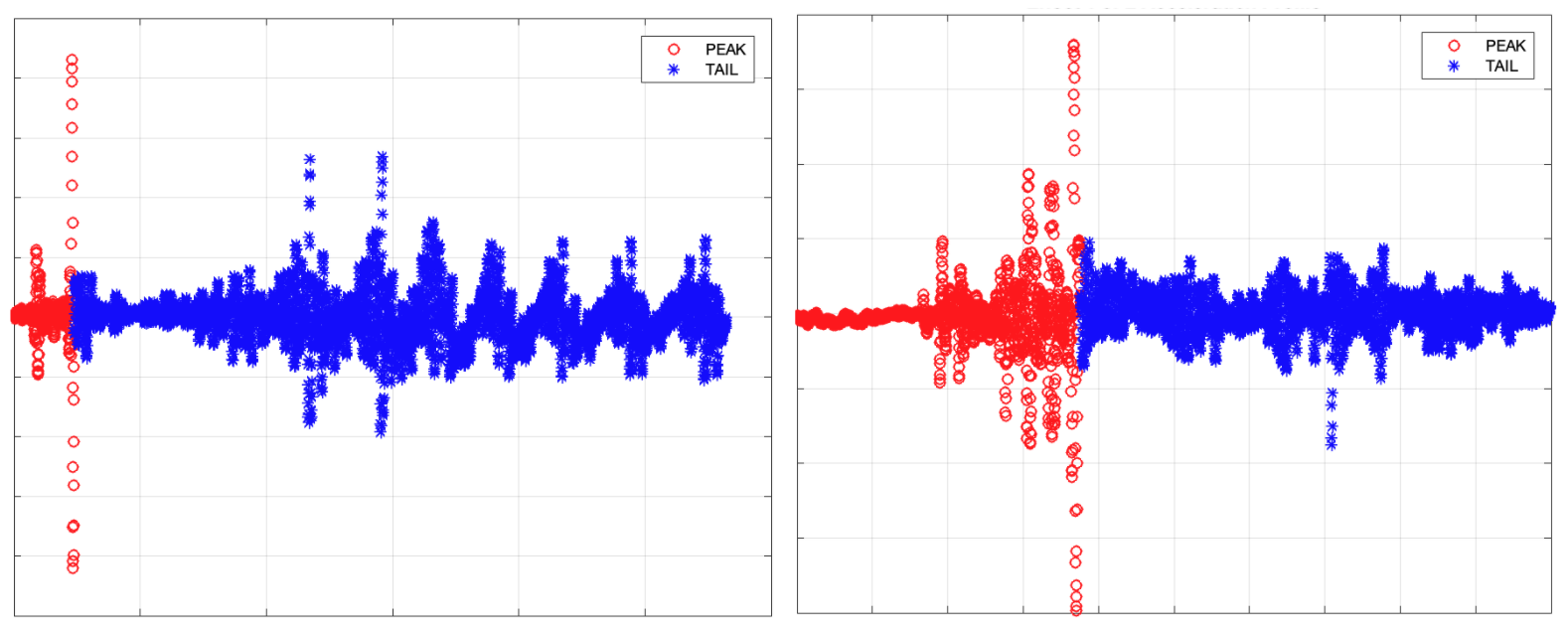

الشكل 3: أمثلة على رسم إشارات MATLAB لـ F03-1 (على يمين الصفحة) وF03-2 (على يمين الصفحة)

MATLAB Signal Plot 2

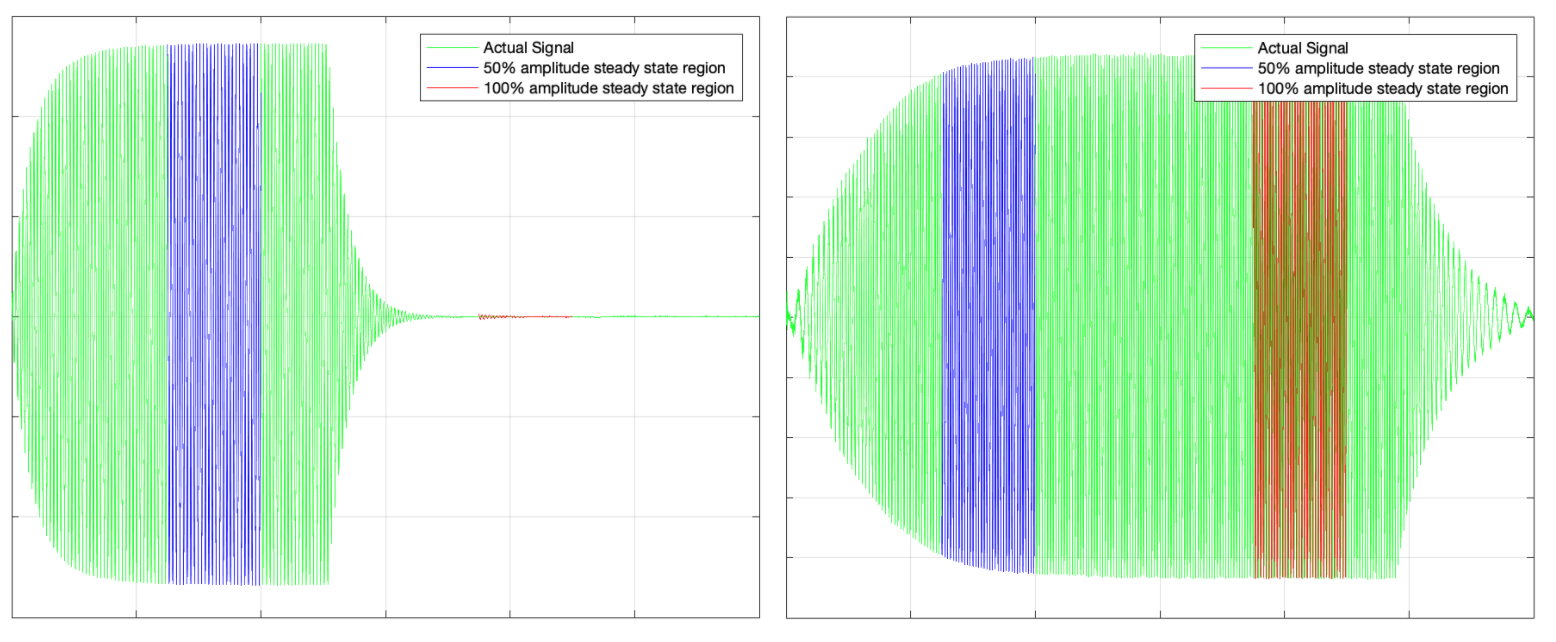

الشكل 4: أمثلة على رسم إشارات MATLAB لـ F04 (على يمين الصفحة) وF05 (على يسار الصفحة)

الحصول على البيانات من التحليل

عند تشغيل رمز MATLAB لكل تأثير، يمكنك قراءة النتائج المعروضة في "نافذة الأوامر" لبرنامج MATLAB.

نافذة أوامر MATLAB 1

نافذة أوامر MATLAB 2

الشكل 5: مثال على نتائج MATLAB في نافذة الأوامر، التأثير 1 (الأول) والتأثير 3 (الثاني)

  • التأثير 1 والتأثير 2 (نبض قصير)

    • مدة الذروة (بالملي ثانية)
    • المطالّ الأقصى (غ)
    • معدل تكرار اللقطات لحساب مقياس الحدة (FOMS = معدل تكرار اللقطات/مدة الذروة)

  • التأثير 3 (اهتزاز طويل)

    • الحد الأقصى للمطال (g) لمرحلتَين

مقارنة النتائج باستخدام خريطة الأداء: تضمّن هذه العملية مجموعة البيانات نفسها التي تم الحصول عليها من الأجهزة المميّزة في منظومة Android المتكاملة، ما يتيح لك تعبئة خريطة الأداء وفقًا لذلك. يساعدك ذلك في فهم المنظومة المتكاملة بالكامل ومواءمة بياناتك مع data خريطة الأداء للمقارنة.

استخدِم الجدول التالي للحصول على فكرة عن مستوى أداء جهاز DUT مقارنةً بالهواتف أو الأجهزة اللوحية الأخرى في منظومة Android المتكاملة. في ما يلي مثال على سؤال محدّد يستند إلى هذه المسألة: مقارنةً بهواتف Android الأخرى التي تتضمّن ميزات مشابهة (مثل فئة السعر)، هل أداء هاتفي أفضل أم أسوأ من هواتف أخرى؟

[مدخل]
التأثيرات المطلوب تحليلها		 [الإخراج]
أعلى/أقصى قيمة لمطال الموجة (G)		 [الإخراج] مدة الذروة (بالملي ثانية) [الإخراج]
نسبة النبض إلى الرنين (PRR)
التأثير 1: الإعدادات الثابتة المحدَّدة مسبقًا لللمس (VibrationEffect.EFFECT_CLICK) [1] البيانات 1-1 [2] البيانات 1-2 [3] البيانات 1-3
التأثير 2: تأثير لمسي مخصّص قصير (المدة = 20 ملي ثانية، السعة = 100%) [4] البيانات 2-1 [5] البيانات 2-2 [6] البيانات 2-3
التأثير 3-1: تأثير لمسي مخصّص طويل، المرحلة 1 من التسارع مع 50% من الشدة خلال أوّل 500 ملي ثانية [7] البيانات 3-1 لا تنطبق لا تنطبق
التأثير 3-2: تأثير لمسي مخصّص طويل، المرحلة 2 من التسارع مع 100% من الشدة لمدة 500 ملي ثانية [8] البيانات 3-2 لا تنطبق لا تنطبق

نسبة النبض إلى الرنين وسعة الذروة للتأثير 1 والتأثير 2

المَعلمتان الرئيسيتان اللتان يتم قياسهما في التأثير 1 والتأثير 2 هما نسبة النبض إلى الرنين (PRR) والسعة القصوى. تستند هذه المَعلمات إلى قياس التسارع الذي يُجريه إعداد مقياس التسارع.

يتم احتساب معدّل تكرار النبضات من خلال أخذ نسبة النبض الرئيسي إلى سعة الرنين. المدة هي الوقت المنقضي للنبضة الرئيسية. في ما يلي صيغة معدل استرداد التكلفة:

$$ \text{Pulse to ring ratio (PRR)} = 20log_{10}\frac{\text{RMS (main pulse)}}{\text{RMS (ring)}} $$

التسارع المحاكي

الشكل 6: إشارة التسارع المحاكية

توضّح هذه العناصر في الشكل 6:

  • النبض الرئيسي: يتم تحديده من خلال الإشارة داخل نافذة المدة حيث ينخفض السعة إلى% 10 من ذروة السعة.

  • وقت الرنين: يتم تحديده من خلال الإشارة التي ينخفض فيها الاتساع من 10% من ذروة الاتساع إلى أقل من 1% من ذروة الاتساع.

  • احتساب معدل الزيادة في عدد المستخدمين النشطين والمدة: أنشئ منحنىً يتلاءم مع منحنى الزيادة في عدد المستخدمين النشطين ويستخدم نقاط القمة لكل فترة تسارع. إنّ طريقة "ملاءمة المنحنى" هي أفضل طريقة للقيام بذلك، لأنّها تحسِّن من تكرار الاختبار من خلال الحدّ من تأثيرات الضوضاء.

الحد الأقصى لمطال التأثير 3

تجاوز المشغِّل

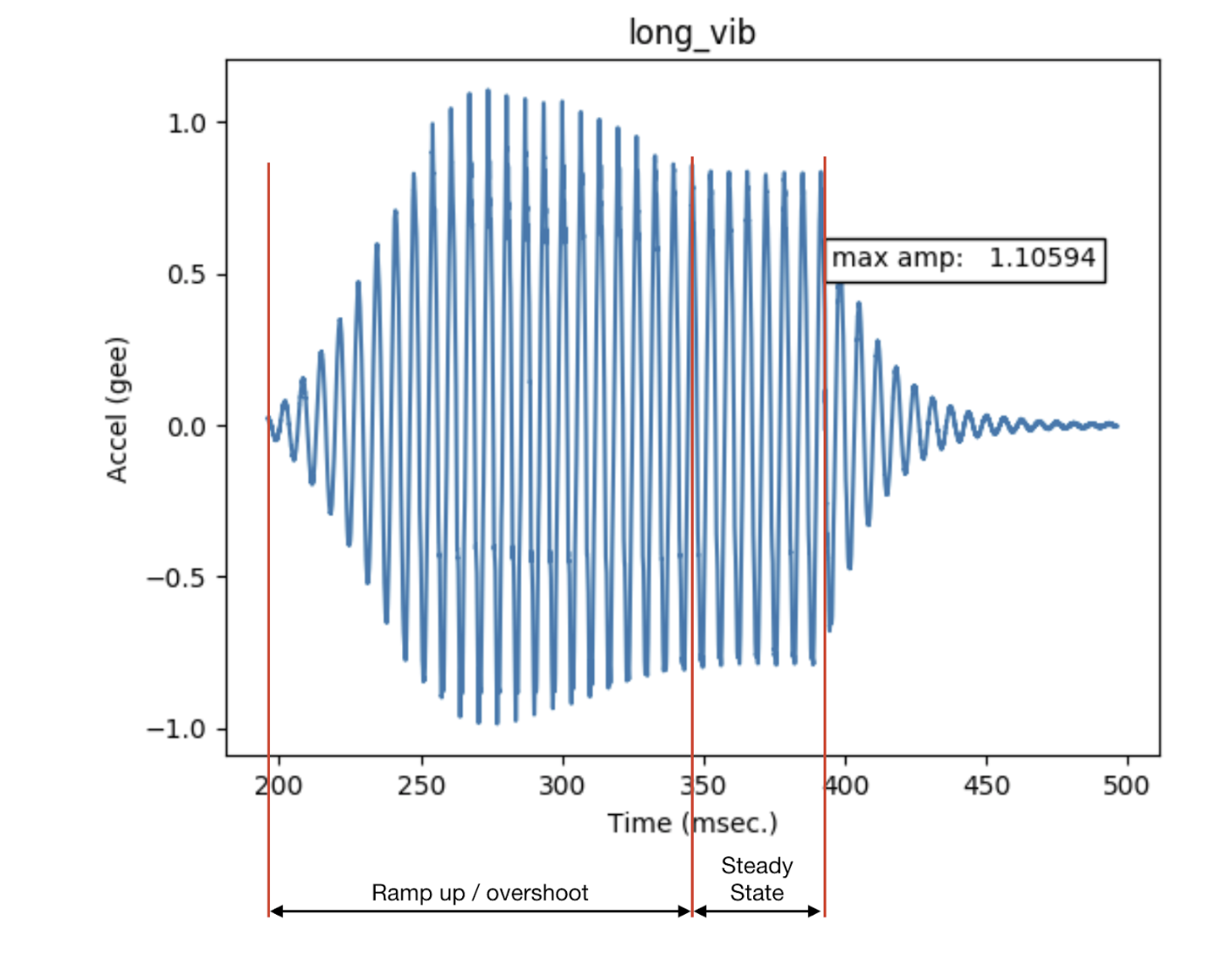

الشكل 7: تجاوز المشغِّل

توضّح هذه العناصر في الشكل 7:

  • اهتزاز طويل
    • الناتج من المحرّك الخطي للمعايرة عندما يتم تطبيق إدخال سينوسي على تردد المعايرة
  • الحد الأقصى للسعة
    • الحد الأقصى لمدى الاهتزاز الطويل، عندما يكون اهتزاز الجهاز في حالة ثابتة
  • التجاوز
    • يحدث التجاوز عندما يتم تحريك المحرِّك بعيدًا عن مرحلة الرنين. يوضّح الشكل نوع السلوك الذي يحدث عندما يتم توجيه المُحرِّك الهزّي بعيدًا عن الرنين باستخدام مدخلات جيبية. هذا مثال على الزيادة المفرطة في التكلفة.
    • يمكن ملاحظة زيادة أو نقصان بسيطان أو عدم حدوثهما على الإطلاق عند تشغيل مكثف الالتفاف المزدوج بتردد الرنين. تتراوح التردّدات الرنانة النموذجية للملف اللولبي الهوائي بين 50 و250 هرتز.
